钻井常用数据查询

钻井现场常用数据1．井低压力：Pm=9.8*10-3P m-- H 其中：Pm-井地压力Mpa, pm-钻井液密度g/cm3 , H-液柱垂直深度m.2．井底有效压力（平衡压力）：Pb=Pm+△P 其中：Pb --井底有效压力Mpa, Pm --井地压力, △P--压力附加值。

油井：△P=1.5∽3.5 Mpa,气井:△P=3.0∽5.0 Mpa.3．压井钻井液密度计算: P m1= P m+102Pd /H 其中:P m1--压井所需钻井液密度g/cm3, P m-原始钻井液密度g/cm3 , Pd-关井时立压Mpa, H-井涌地层的垂直井身m.4．钻具中性截面的位置: Ln=Pb/(Qa*Kb) 其中：Ln --中性截面距井底的高度m, Pb-钻压N, Qa-钻铤在空气中的每米重量N/m, Kb -浮力系数。

5．钻具出现一次弯曲的临界压力：钻柱钻具直径（mm）临界钻压钻铤外径内径Φ203.2 Φ100 72.0Φ75 80.0Φ177.8 Φ80 52.0Φ75 55.0Φ70 55.0Φ158.8 Φ57.15 41.1钻杆Φ127.0 8.83Φ88.9 4.806.卡点计算: L1=K×△L/△P [k=21×F] 其中：△L-平均伸长cm,△P--平均拉力 t， F-管体截面积 cm2.各种常用管具K值表：各种常用管具K值表：直径mm 壁厚mm 截面积cm2 K值内容积l/m钻杆?127 9．19 34．03 715 9．27?88．9 9．35 23．36 491 3．87?73 9．19 18．44 387 2．34套管?244．5 10．03 74．02 1554 38．5011．05 81．04 1702 38．4411．99 87．65 1841 38．17?177．8 8．05 42．93 902 20．539．19 48．73 1023 19．9610．36 54．45 1143 19．3811．51 60．08 1262 18．82?139．7 7．72 31．93 671 12．149．17 37．53 788 11．5710．54 42．81 899 11．047.钻杆允许扭转圈数：N=K×H其中：N---允许扭转圈数圈，H-卡点深度m, K-扭转系数圈/米。

现场实用钻井数据手册三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。

捞筒筒体内螺纹为左旋。

（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。

引锥为正细扣。

（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。

（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）、加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）、3NB1600钻井泵排量与压力关系表(三)、干水泥和清水混合量备注：1。

干水泥浆密度3.15；2。

每袋水泥重50Kg。

七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。

b、按井眼轴线形状分：两维定向井、三维定向井。

c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。

根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。

（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）、API接头丝扣规范（二）、钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）、钻杆接头扭矩表（六）、API钻铤规范（七）、钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。

（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

（四）超级震击器规格九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。

（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。

（三）配制1m3水泥浆需要的水量V=(ρc—ρS)/(ρc—1)（四）稀释公式Q1=Q O×(1—Z/X)Q1——清水用量，吨；Q O——已配制的酸液量，吨；X——已配制的酸浓度；Z——施工需要酸液量。

（五）注解卡浆最高压力计算：p(Max)=P(单泵压力)+0.01(r泥浆-r解卡剂)×解卡剂高度（六）卡点计算：L=K(e/p)L——卡点深度，米E——钻杆连续提升时平均伸长，厘米P——钻杆连续提升时平均拉力，吨K——计算系数（七）动态起压时间计算：设管内外压力平衡时，管内泥浆液柱高度为H im式中 H im—管内泥浆液柱高度，m；H—套管下深，m；C i—套管内每米容积，m3/m；C o—平均环空每米容积，m3/m；ρc—水泥浆密度，g/cm3；ρm—泥浆密度，g/cm3；V c—注水泥浆量，m3；Q—顶替排量，m3/min；T—起压时间，min；Δp—循环压耗，MPa；循环压耗Δp采用经验公式：（当Δp=0时，计算结果为静态起压时间）当套管下深＜1000m时：Δp=0.0981(0.01H)+0.8（MPa）当套管下深5000m＞H＞1000m时: Δp=0.0981(0.01H)+1.6（MPa）（八）环空液柱压力当量密度（ρm）的计算：设井深为H；环空中前置液的高度为H前；前置液的密度为ρ前；水泥浆的高度为H水泥；水泥浆的密度为ρ水泥；泥浆的密度为ρ泥浆；则注：为地层破裂压力当量密度为地层孔隙压力当量密度在固井设计过程中应满足：ρP＞ρm＞ρo（九）套管在自重作用下的伸长：△L=（7.854—r泥）/4 xL2x10-7r泥—泥浆比重△L—自重伸长，米L—套管原有长度，米。

英吋毫米1吋= 25.4mm 1/8吋=3.175mm2吋= 50.8mm 1/4吋=6.350mm3吋= 76.2mm 3/8吋=9.525mm4吋=101.6mm 1/2吋=12.70mm5吋=127.0mm 5/8吋=15.875mm6吋=152.4mm 3/4吋=19.050mm7吋=177.8mm 7/8吋=22.225mm8吋=203.2mm9吋=228.6mm10吋=254.0mm 11吋=279.4mm12吋=304.8mm 13吋=330.2mm14吋=355.6mm 15吋=381.0mm16吋=406.4mm 17吋=431.8mm18吋=457.2mm 19吋=482.6mm井筒容积吋方／米吋方／米6 0.01824 12 1/4 0.076048 1/2 0.03661 13 5/8 0.094079 1/2 0.04573 17 1/2 0.15518井眼与5吋钻杆环容（5吋外容12.67）井眼mm环容L／M井眼mm环容L／M 216 24 250 36.4220 25.34 260 40.4225 27 315 65.2230 28.9 345 80.8241 33 350 83.54 245 34.5 445 142.86常用钻具套管外容积（升／米）φ88.9钻杆 6.22 φ127钻杆 12.67 φ114.3钻铤10.22 φ165钻铤 21.38 φ139.7套管15.33 φ177.8套管24.82 φ244.5套管46.95 φ273套管 58.56 φ339.7套管90.63方钻杆对边宽上／下扣型3″（76.2）反430／正2113 1／2″（88.9）反430／正3115 1／4″（133.35）反630／正521API钻铤外径扣型4 3／4″（120.65） 311/3106 1/4″ (158) 411/4106 1/2″ (165.1) 411/4106 3/4″ (171.4) 411/4107″ (177.8) 411/4108″ (203.2) 631/6309″ (228.6) 631/630φ311扶正器 631／630G105钻杆参数外径壁厚重（磅／呎）抗拉t扭矩KN／m扣型2 7/8 5.52 6.85 68 12 211(73.02) 9.19 10.4 104 16 2113 1/2 6.45 9.5 95 21 311(88.9) 9.34 13.3 133 27 31111.4 15.5 155 30 3115 9.19 19.5 195 61 411(127) 12.7 25.6 256 77 411API接头型号公末端母鏜口IF 211(NC26) 73.05 74.6311(NC38) 102 103.6411(NC50) 133.4 134.9511 162.4 163.9FH 321 101.5 102.8421(NC40) 108.7 110.34A11 121.7 123.8521(NC56) 148.0 150.0621 171.5 173.8REG230 66.6 68.3330 88.9 90.5430(NC44) 117.5 119.1530 140.2 141.7630 152.2 154730 177.8 180.2830 201.9 204.4 常用套管外径钢级壁厚内径内容积l/m抗拉t抗挤扭矩KN.M 5 J55 6.43 114.1 10.22 82. 291 2.5J55 7.52 112.0 9.85 101 390 3.0N80 7.52 112.0 9.85 141 509 4.3N80 9.20 108.6 9.26 179 737 5.55 1/2J55 7.72 124.3 12.13 112 345 3.0N80 7.72 124.3 12.13 157 441 4.8N80 9.17 121.4 11.57 194 620 6.0N80 10.54 118.6 11.05 227 784 7.07 J55 8.05 161.7 20.54 142 229 4.3N80 8.05 161.7 20.54 200 269 6.1J55 9.19 159.4 19.96 166 303 5.0N80 9.19 159.4 19.96 235 380 7.1P110 9.19 159.4 19.96 314 400 9.5N80 10.36 157.1 19.38 270 493 8.2P110 10.36 157.1 19.38 361 521 11.09 5/8J55 8.94 226.6 40.33 178 6.4J55 10.03 224.4 39.55 205 7.2常用套管外径钢级壁厚内径内容积l/m抗拉t抗挤扭矩KN.MN80 10.03 224.4 39.55 334 10.2N80 11.05 222.4 38.85 374 11.410 3/4J55 8.89 255.3 51.18 190 6.8J55 10.16 252.7 50.17 223 7.513 3/8J55 9.65 320.4 80.63 233 8.2J55 10.92 317.9 79.37 270 9.3套管强度计算抗拉安全系数＝该种套管抗拉强度／实际受拉吨数抗挤安全系数＝该种套管抗挤强度／0.098*ρ*H注：国产套管抗拉安全系数要大于2.0,抗挤要大于1.5进口套管抗拉安全系数要大于1.5,抗挤要大于1.2.常用螺杆参数型号扣型压降扭矩6 1/4(LZ165*3.5Y) 430/430 2.5 9357 3/4(LZ197*3.5Y) 520/630 2.5 15326 1/4(LZ165*7Y) 430/430 4.1 18177 3/4(LZ197*7Y) 520/630 4.1 2928计算卡点深度L＝K＊E／P127钻杆K＝714 88.9钻杆K=490K=21*F(管体截面积)E=平均伸长量CM P=平均拉力T全角变化率:G ab=25/ΔL ab ESP[(αa-αb)∧2+△фab∧2* SIN(αa+αb)/2* SIN(αa+αb)/2] DC指数:DC=lg(3.282/N/T)/lg(0.0684W/D)*ρn/ρm N=转/分T=分/米W=钻压KN D=钻头直径mm 油气上窜速度:V=(H油-H钻头/T迟*T)/T静V =米/秒H油=油气层深度H钻头=循环时钻头深度T迟=钻头位置迟到时间分钟T=从开泵到见到油气显示的时间分T静=纯静止时间分直径Dmm与容积V升的关系D V D V D V30 0.71 130 13.27 230 41.55 35 0.96 135 14.31 235 43.37 40 1.26 140 15.39 240 45.24 45 1.59 145 16.51 245 47.14 50 1.96 150 17.67 250 49.09 55 2.38 155 18.87 255 51.07 60 2.83 160 20.11 260 53.09 65 3.32 165 21.38 265 55.15 70 3.85 170 22.70 270 57.26 75 4.42 175 24.05 275 59.40 80 5.03 180 25.45 280 61.58 85 5.68 185 26.88 285 63.79 90 6.36 190 28.35 290 66.05 95 7.09 195 29.86 295 68.35 1007.85 200 31.42 300 70.69 1058.66 205 33.01 305 73.06 110 9.50 210 34.64 310 75.48 115 10.39 215 36.31 315 77.93 120 11.31 220 38.01 320 80.42 125 12.27 225 39.76 325 82.95 400 122.66 450 159.04 500 196.35。

三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。

捞筒筒体内螺纹为左旋。

（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。

引锥为正细扣。

（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。

（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）3NB1600钻井泵排量与压力关系表七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。

b、按井眼轴线形状分：两维定向井、三维定向井。

c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。

根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。

（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）API接头丝扣规范（二）钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）钻杆接头扭矩表（六）API钻铤规范（七）钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V 井—V 柱)/60×Q V 井——井筒容积，升； V 柱——钻柱体积，升； Q ——钻井液排量，升/秒；T ——循环一周的时间，分。

（二）配制1m 3水泥浆需要的干水泥量 T=ρc x (ρS —1)/(ρc —1)ρc ——干灰密度，g/cm 3；ρS ——水泥浆密度，g/cm 3。

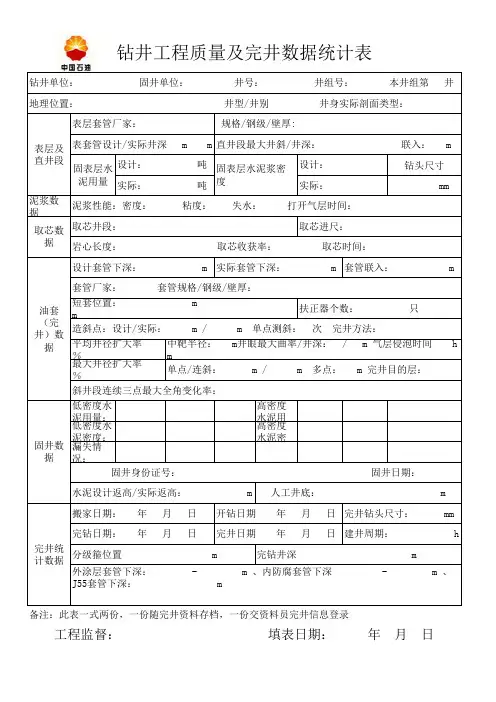

钻头尺寸 mm泥浆数据低密度水泥用量：设计： 实际：高密度水泥用量：设计： 实际：低密度水泥密度：设计： 实际：高密度水泥密度：设计： 实际：漏失情况： 侯凝方式： 碰压： Mpa 稳压　分钟压降 Mpa钻井工程质量及完井数据统计表钻井单位： 固井单位： 井号： 井组号： 本井组第 井地理位置： 井型/井别 井身实际剖面类型：表层套管厂家： 规格/钢级/壁厚:表套管设计/实际井深 m m 直井段最大井斜/井深： 联入： m 设计： 吨设计：实际： 吨实际：泥浆性能：密度： 粘度： 失水： 打开气层时间：取芯井段：取芯进尺：岩心长度： 取芯收获率： 取芯时间：设计套管下深： m 实际套管下深： m 套管联入： m 套管厂家： 套管规格/钢级/壁厚：短套位置： m m 扶正器个数： 只造斜点：设计/实际： m / m 单点测斜： 次 完井方法：平均井径扩大率 ％中靶半径： m井眼最大曲率/井深： / m 气层侵泡时间 h m最大井径扩大率 ％单点/连斜： m / m 多点： m 完井目的层：斜井段连续三点最大全角变化率：固井身份证号： 固井日期：水泥设计返高/实际返高： m人工井底： m 搬家日期： 年 月 日开钻日期 年 月 日完井钻头尺寸： mm 完井日期 年 月 日建井周期： h 分级箍位置 m 完钻井深 m 备注：此表一式两份，一份随完井资料存档，一份交资料员完井信息登录外涂层套管下深： - m 、内防腐套管下深 - m 、J55套管下深： m工程监督： 填表日期： 年 月 日表层及直井段取芯数据油套（完井）数据固井数据完井统计数据固表层水泥用量固表层水泥浆密度完钻日期： 年 月 日Mpa。

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

现场实用钻井数据手册三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。

捞筒筒体内螺纹为左旋。

（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。

引锥为正细扣。

（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。

（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）、加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）、3NB1600钻井泵排量与压力关系表(三)、干水泥和清水混合量备注：1。

干水泥浆密度3.15；2。

每袋水泥重50Kg。

七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。

b、按井眼轴线形状分：两维定向井、三维定向井。

c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。

根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。

（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）、API接头丝扣规范（二）、钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）、钻杆接头扭矩表（六）、API钻铤规范（七）、钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。

（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。

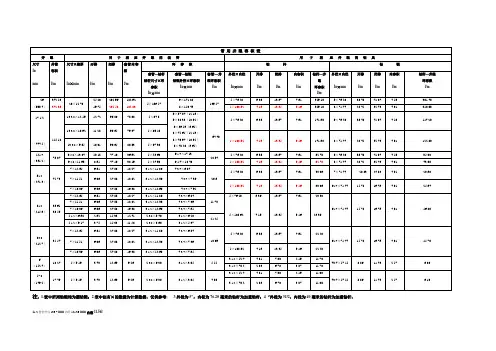

钻井现场常用数据1、井底压力P m=9.8×10-3ρm H其中：P m—井底压力 MP aρm—钻井液密度 g/cm3H—液柱垂直深度 m2、钻具中性截面的位置L n=P b/(Q a* K b)其中：L n—中性截面距井底的高度 mP b—钻压 NQ a—钻铤在空气中的每米重量 N/mK b—浮力系数3、钻柱出现一次弯曲的临界压力4、卡点计算L1=K*△L/△P ［K=21*F］其中：△L—平均伸长 cm△P—平均拉力 tF—管体截面积 cm2各种常用管具K植表:5、钻杆允许扭转圈数N=K * H其中：N—允许扭转圈数, 圈；H—卡点深度，m；K—扭转系数，圈/米；各种钻杆K值：(API.E级)Φ127mm K=0.00551Φ89mm K=0.00787Φ73mm K=0.009576、泥浆循环一周时间T=(V井-V柱)/60*Q其中：T一循环一周所需时间min；V井一井眼容量，L；V柱一管柱体积，L；Q一泥浆排量L/s7、泥浆上返速度V返=12.7*Q/( D井2- D柱2)其中：V返一泥浆上返速度m/s；Q一泥浆排量L/s；D井一井径cm；D柱一钻柱外径cm；8、常用钻铤、钻杆基本数据9、益都3NB－1300泵排量表10、常用井眼容积量10、单弯钻具结构与性能参数11. API接头扣型与国内名称对照注意：1．某些NC型扣型可以与FH、IF型接头互换2．国内的接头加工尺寸与API标准略有误差3．IF=内平扣；FH=贯眼扣；REG=正规扣12、钻具尺寸***各类井眼钻具组合。

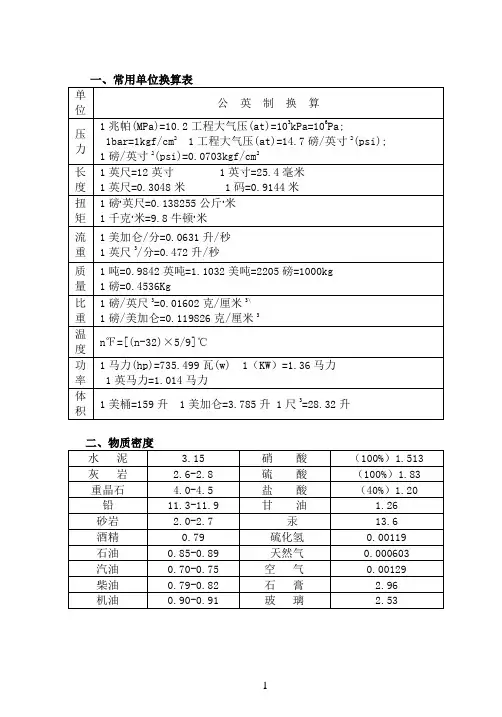

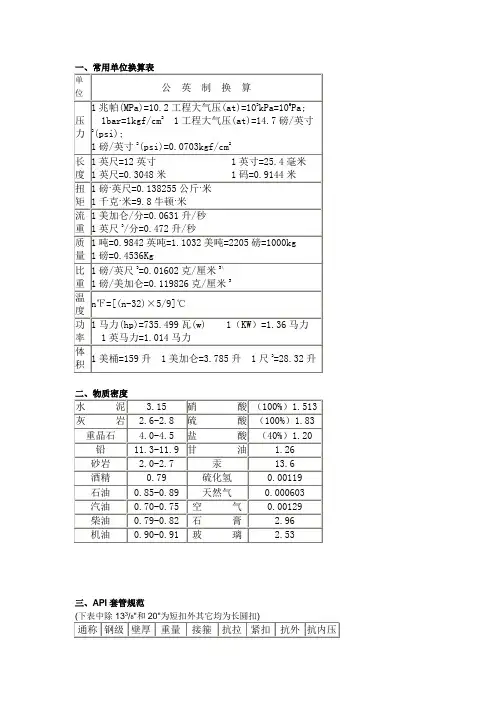

钻杆常用数据表(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--现场实用钻井数据一、常用单位换算表二、干水泥和清水混合量2三、API套管规范33三、环容数据表（一）各尺寸井眼容积与套管的环空容积(L/m)（二）各尺寸井眼容积与钻具的环空容积(L/m)45（三）特殊钻具使用参数（四）部分常用尺寸和长度的钻杆钢材体积(排代量)四、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表6（二）、3NB1600钻井泵排量与压力关系表五、常用套铣管数据表7六、弯接头的测量与检查1.如图所示，弯接头公扣端的中心线与弯接头本体的中心线偏离一定角度，此角度即为弯接头的度数k。

2.弯接头度数计算公式如下：式中：a－－长边长度，毫米b－－短边长度，毫米d－－本体直径，毫米k－－弯接头度数，度七、API钻具技术参数（一）、钻杆允许扭转系数表钻杆外径(英寸)扭转系数(圈/米) APID级E级G105S1352 7/83 1/255 1/28（三）加重钻杆（四）API钻铤规范910八、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升； V柱——钻柱体积，升；Q——钻井液排量，升/秒； T——循环一周的时间，分。

（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1) ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。

（三）卡点计算：L=K(e/p) L——卡点深度，米E——钻杆连续提升时平均伸长，厘米P——钻杆连续提升时平均拉力，吨K——计算系数(四) 浮重计算公式浮重=悬重×（1-泥浆密度/铁的密度），铁密度=cm3,九、井控有关计算（一）、压井有关计算a. 1 关井立管压力P d=P t-P c (1)式中：P d-—关井立管压力(MPa)；P t—压井排量循环时的立管压力值(MPa)；P c—压井低泵速下循环泵压(MPa)。

井 基 础 数 据 表
一、钻井数据
开钻 完钻井深 油套深度 固井质量 完钻 表套规范 联入 最大井斜 完井 表套深度 人工井底 井斜方位
O-油水同层）
补心 油套规范 水泥返高 所在深度
二、测井油气层统计（※-含油水层
层 位 序 号 顶深 底深 厚度
结 论
射孔 标示
层 位
序 号
顶深
底深
厚度
结 论
射孔 标示
三、试油成果表
试油层 电 序 层 位 实射井 段 层 数 厚 度 试 油 日 期 油 嘴 深 度 工作制度 抽捞 次 数 压力 日产量 层累计产 量 含 水
油 压
套 压
静 压
流 压
油
水
油
水


四、井史(试油、补改层、油层改造等)

















。
