机房常见几种供电架构介绍

机房强电方案机房强电方案1. 引言在现代化的信息技术时代，机房作为数据中心和服务器托管中心，扮演着至关重要的角色。

机房的电力系统是机房正常运转的基础，因此，机房强电方案的设计和实施至关重要。

本文将介绍机房强电方案的设计要点和实施步骤。

2. 设计要点2.1 供电方式机房的电力供应方式主要有两种：单供电和双供电。

单供电方式指机房设备只有一条主电源供电；双供电方式指机房设备同时有两条电源供电，一条作为主供电，另一条作为备用供电。

双供电方式能够提供更高的供电可靠性，因此，在设计机房强电方案时，应优先考虑双供电方式。

2.2 供电容量机房的供电容量需要根据机房内设备的总功率来确定。

在计算供电容量时，需要考虑机房设备的预计总功率、设备的功率因数以及未来的扩展需求。

通常情况下，为了防止电力不足，供电容量应预留一定的余量。

2.3 供电系统机房的供电系统包括电力进户、配电系统和电源管理系统。

在设计供电系统时，需要考虑供电线路的布局、开关设备的安装、电力负载均衡等因素。

另外，为了确保供电的可靠性，应设计并安装相应的备用电源和自动切换设备。

3. 实施步骤3.1 供电系统设计首先，根据机房的用电需求和扩展计划，确定供电系统的供电容量和供电方式。

然后，进行供电线路的布局设计，确保线路短、直、安全可靠。

接下来，选择和安装适合的开关设备，包括低压开关柜、配电箱等。

最后，考虑供电系统的备用电源和自动切换设备的设计和安装。

3.2 配电系统建设在配电系统建设中，需要对机房内的电力负载进行均衡分配，并确保供电系统的可靠性和安全性。

首先，对设备的功率因数进行分析和计算，以确定有效供电容量。

然后，配置合适的配电设备和设备保护装置，包括空气开关、漏电保护器等。

最后，进行线路接地和接地保护装置的设计和安装。

3.3 电源管理系统部署电源管理系统主要用于监控和管理机房设备的供电情况。

在电源管理系统的部署过程中，首先需要选择适合的电源管理设备，包括UPS（不间断电源）和PDU（电源分配单元）等。

机房供电概述机房作为数据中心的核心部分，在保障数据安全的同时，也需要保证24小时不间断的运行。

供电系统正是机房运行的基础和保障，本文将从机房供电系统的三个方面进行详细介绍。

一、机房配电系统机房配电系统包括高压电源、低压电源、UPS电源和备用发电设备等多个部分。

其中，高压电源通过变压器将交流电转换为高电压电能，再通过开关柜和断路器等设备将高压电能转换为低压电能，供给机房的电能。

为了避免电力故障对机房的影响，机房还配备了UPS系统，它可以在发生电力中断时立即切换至备用电源，以保证机房的运行。

在UPS系统无法正常工作时，备用发电机组可以立即启动，为机房提供持续的电力支持。

二、机房地线系统为了保障机房电力系统的正常运行，机房的地线系统也尤为重要。

地线系统不仅可以将漏电流迅速排除，还可以有效减少雷击电流对设备的伤害。

机房地线系统包括机房内的接地极、承载架、地线及地棒，它们共同构成了电力系统的保障网。

机房的接地电位一般不高于4Ω，以确保对地电流的快速泄放和消除。

三、机房供电管理系统机房的供电管理系统主要负责监控机房的电器设备运行状态、电能消耗情况以及UPS和备用发电系统等电源的运行状态，并及时报警、监控处理电力故障。

供电管理系统不仅可以对机房的电源进行智能控制，还可以帮助机房监测电量，根据实时数据进行精准的电费计费。

同时，供电管理系统还具有环境监测、火灾报警、安全监控等多种功能，使运维人员可以实时掌握机房的各种状态，及时调整和处理各种异常情况。

结语机房供电系统是机房设备能够正常运行保障的基础，同时也是机房数据安全的重要前提。

正因为如此，机房应该在供电系统的设计和建设过程中，注重合理规划、科学设计，实现机房供电系统的可靠性和稳定性。

同时，为保障机房运行的连续性，机房还应加强供电系统的监管，实现科学管理，全方位地保障机房的运行。

机房A级、B级、C级三种等级的供电方案强电保障系统随着智能化和全球信息网络化的迅猛发展，对高质量供电系统的要求也不断提高。

目前，在计算机网络系统、邮电通信、银行证券、医疗卫生、工业控制、机关企事业单位等行业和领域，智能化系统保障和支撑着相应的专业业务系统，这就要求供电系统在能够提供持续可靠供电的同时，还要在稳压、稳频等方面满足要求，甚至于要求提供波形失真度小的高质量正弦波电源。

持续可靠是智能化系统对供电系统的首要要求，几乎所有的弱电系统都靠供电系统提供能源保障。

各个智能化系统对供电可靠性以及持续供电能力有着很高要求。

本次智能化设计，所有智能化系统供电全部采用UPS集中供电。

具体强电保障重点说明如下：在各个智能化系统中，数据中心作为各智能化系统运行核心保障区，对供电系统的可靠性和指标要求是比较明晰的，现予以代表性说明。

《数据中心设计规范》对于机房分級及供电等级划分为A、B. C三级。

如下:(1) A级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。

机房应设置备用电源，应按一级负荷中特别重要的负荷考虑。

(2) B级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。

B级机房应按一级负荷考虑。

（本次方案采用B级机房建设）(3) C级机房二级负荷，两回线路供电。

在国际标准TIA 942-2005 《数据中心电信基础设施标准》中，数据中心分为T1~T4四个等级，级别逐渐提高，T1基本对应国标C级机房，T2对应国标B 级机房，国标A级机房在T3至T4标准之间。

T3数据中心:全冗余系统允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。

具备在线维护能力。

这要求电气设备需要提供N+1冗余，空调末端双电源供电，电缆和配电柜的維护或单点故障不影响设备运行。

变压器N+1或2N冗余，配置柴油发电机系统，市电失电时通过ATS 自动将油机系统切换入主系统。

T4数据中心:容错系统(可用级别为999.995%。

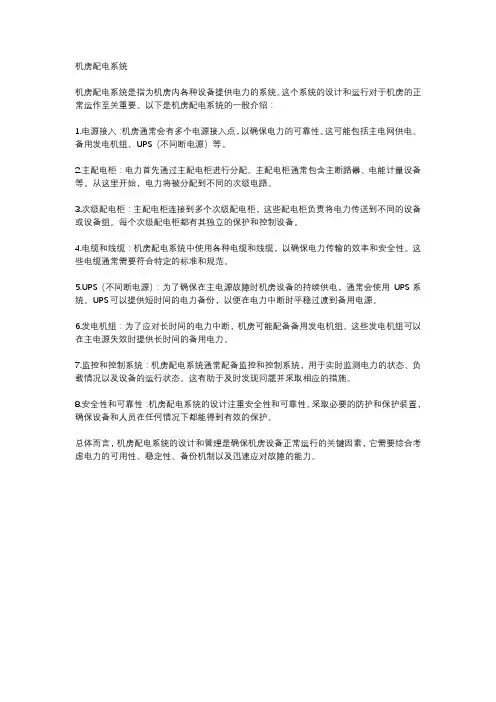

机房配电系统机房配电系统是指为机房内各种设备提供电力的系统。

这个系统的设计和运行对于机房的正常运作至关重要。

以下是机房配电系统的一般介绍：1.电源接入：机房通常会有多个电源接入点，以确保电力的可靠性。

这可能包括主电网供电、备用发电机组、UPS（不间断电源）等。

2.主配电柜：电力首先通过主配电柜进行分配。

主配电柜通常包含主断路器、电能计量设备等。

从这里开始，电力将被分配到不同的次级电路。

3.次级配电柜：主配电柜连接到多个次级配电柜，这些配电柜负责将电力传送到不同的设备或设备组。

每个次级配电柜都有其独立的保护和控制设备。

4.电缆和线缆：机房配电系统中使用各种电缆和线缆，以确保电力传输的效率和安全性。

这些电缆通常需要符合特定的标准和规范。

5.UPS（不间断电源）：为了确保在主电源故障时机房设备的持续供电，通常会使用UPS系统。

UPS可以提供短时间的电力备份，以便在电力中断时平稳过渡到备用电源。

6.发电机组：为了应对长时间的电力中断，机房可能配备备用发电机组。

这些发电机组可以在主电源失效时提供长时间的备用电力。

7.监控和控制系统：机房配电系统通常配备监控和控制系统，用于实时监测电力的状态、负载情况以及设备的运行状态。

这有助于及时发现问题并采取相应的措施。

8.安全性和可靠性：机房配电系统的设计注重安全性和可靠性。

采取必要的防护和保护装置，确保设备和人员在任何情况下都能得到有效的保护。

总体而言，机房配电系统的设计和管理是确保机房设备正常运行的关键因素，它需要综合考虑电力的可用性、稳定性、备份机制以及迅速应对故障的能力。

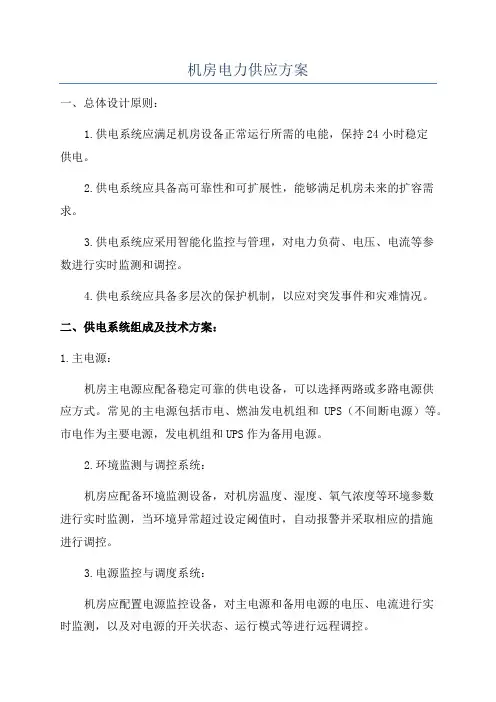

机房电力供应方案一、总体设计原则：1.供电系统应满足机房设备正常运行所需的电能，保持24小时稳定供电。

2.供电系统应具备高可靠性和可扩展性，能够满足机房未来的扩容需求。

3.供电系统应采用智能化监控与管理，对电力负荷、电压、电流等参数进行实时监测和调控。

4.供电系统应具备多层次的保护机制，以应对突发事件和灾难情况。

二、供电系统组成及技术方案：1.主电源：机房主电源应配备稳定可靠的供电设备，可以选择两路或多路电源供应方式。

常见的主电源包括市电、燃油发电机组和UPS（不间断电源）等。

市电作为主要电源，发电机组和UPS作为备用电源。

2.环境监测与调控系统：机房应配备环境监测设备，对机房温度、湿度、氧气浓度等环境参数进行实时监测，当环境异常超过设定阈值时，自动报警并采取相应的措施进行调控。

3.电源监控与调度系统：机房应配置电源监控设备，对主电源和备用电源的电压、电流进行实时监测，以及对电源的开关状态、运行模式等进行远程调控。

4.供电系统保护与安全机制：机房供电系统应配备过流保护装置、过压保护装置、欠压保护装置、漏电保护装置等，以确保供电系统的安全运行。

此外，还应配置电源遥控开关、电源转接开关等设备，用于在主电源故障时快速切换至备用电源。

5.供电系统互联互通：机房供电系统的各个组成部分应具备互通能力，可以实现设备之间的联动控制与数据交换。

通过网络连接，可以远程监控和管理供电系统的运行状态。

三、供电系统扩容设计：机房的设备数量和功耗可能会随着业务的扩大而增长，供电系统应具备一定的可扩展性。

在供电系统设计时，应考虑到设备的扩容需求，预留足够的电力容量和接口。

1.电源扩容：主电源和备用电源应具备扩容的能力，可以通过增加电源数量、提升电源功率或增加电源接口等方式进行扩容。

2.电源监控与调控系统扩展：电源监控系统中的监测设备和调控设备应具备扩展的能力，可以根据实际需要增加监测点和控制接口。

四、供电系统维护与管理：为确保供电系统的可靠性和稳定性，应制定相应的维护和管理方案。

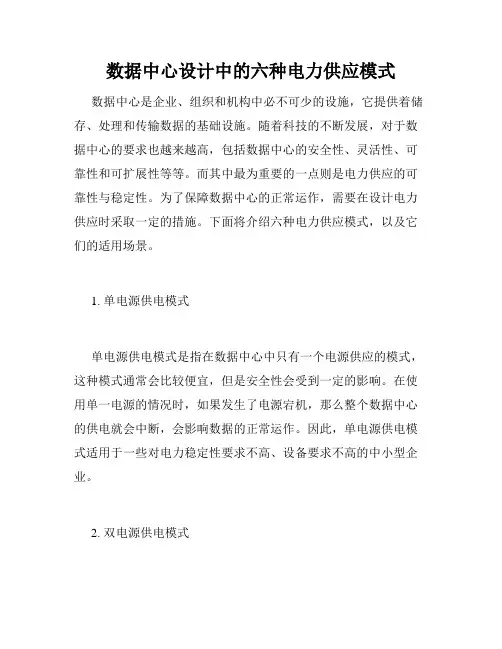

数据中心设计中的六种电力供应模式数据中心是企业、组织和机构中必不可少的设施，它提供着储存、处理和传输数据的基础设施。

随着科技的不断发展，对于数据中心的要求也越来越高，包括数据中心的安全性、灵活性、可靠性和可扩展性等等。

而其中最为重要的一点则是电力供应的可靠性与稳定性。

为了保障数据中心的正常运作，需要在设计电力供应时采取一定的措施。

下面将介绍六种电力供应模式，以及它们的适用场景。

1. 单电源供电模式单电源供电模式是指在数据中心中只有一个电源供应的模式，这种模式通常会比较便宜，但是安全性会受到一定的影响。

在使用单一电源的情况时，如果发生了电源宕机，那么整个数据中心的供电就会中断，会影响数据的正常运作。

因此，单电源供电模式适用于一些对电力稳定性要求不高、设备要求不高的中小型企业。

2. 双电源供电模式双电源供电模式是指在数据中心中配备两个不同的电源供应，以此来保证电力供应的可靠性。

如果其中一个电源宕机时，另一个电源就能够顶上来，确保数据中心的正常运行。

双电源供电模式可以保证数据中心的安全性，它的成本相对单电源供电模式会更高一些。

在一些对业务稳定性、数据保障度要求高的大型企业和组织中使用比较多。

3. 双馈线供电模式双馈线供电模式是指在数据中心的输入侧设计两个不同的馈线，在每个馈线上都有不同的电源。

该模式的使用可以更好地保证数据中心的可用性和灵活性。

双馈线供电模式的应用不仅可以确保数据中心的安全性，还可以提高灵活性，使得设备能够根据不同的需求通过相应的馈线获得不同的能量。

4. 带电接地保护供电模式带电接地保护供电模式是指在保证电力供应可靠性的基础上，通过对设备进行带电接地保护来保证工作人员的个人安全。

该模式可以有效地预防事故的发生，从而对保证数据中心的连续稳定运作有着重要的意义。

5. 模块化供电模式模块化供电模式是指将数据中心的电源单元进行模块化设计，实现设备的集成和规模的快速扩展。

模块化供电模式对用户提供了更好的服务，同时降低了维护的成本。

机房供电概述及系统设计 (一)机房供电概述及系统设计随着信息技术的快速发展，机房已成为各行各业必备的信息化设施。

机房的安全和稳定运行，都离不开稳定的电源供应。

本文将简要介绍机房供电的概述，以及机房正常运行所必须的系统设计要点。

一、机房供电的概述机房供电系统是机房运行的基础设施之一，通常由主干电源、配电箱、设备供电、机房空调、应急发电机组等组成。

具体来看，以下是机房供电的概述：1.主干电源主干电源通常由电力公司提供，主要是针对大型机房供应电力，主干电源拥有强大的供电能力，可以满足机房设备大量工作状态所需的电源。

2.配电箱配电箱是机房供电最重要的环节之一，用以为机房内的各项设备提供电源。

在选择配电箱的时候，应该注意选择可靠性高的品牌和型号，确保提供高质量电源。

3.设备供电设备供电是机房供电的核心环节，它需要满足国际标准，保证设备的供电配置和人体安全。

在设备的供电上，有关电气工程师要对设备的功率、电流、负载等参数进行测量和计算，从而设计出相应的电源系统。

4.机房空调机房空调主要是为机房内的设备提供温度和湿度控制，使机房维持在一定的温度和湿度范围之内，使设备稳定运行。

空调还可以提供紧急制冷，使机房内的设备不会因为过热而损失或者烧毁。

5.应急发电机组由于电力供应不稳定或停电等情况，机房内设备供电会中断造成很严重的后果，应急发电机组能够满足机房临时用电，保障机房运行的持续性。

二、机房电源系统设计机房的稳定运行和安全保障离不开一个良好的电源系统设计。

在设计电源系统时，需要从以下几个方面考虑：1.供电能力根据机房设备的用电量、负载情况和发展规划，设计供电能力的规格，以确保机房设备顺利运行。

2.供电可靠性电源供应必须稳定，主要为了避免机房内的设备闪断或故障，要实现冗余备用供电的方式。

3.空调系统设计机房空调系统是一项重要的保障措施，必须将其整合进机房电源系统的设计，以确保机房内的设备获得稳定的温度和湿度环境。

4.应急备用电源机房电源系统中的应急备用电源是备选方案，通常通过发电机组来保障应急需求。

机房配电系统方案随着信息技术的不断发展和应用，机房作为信息技术设备的重要载体，承担着数据存储、处理和传输的重要任务。

机房的正常运行离不开稳定可靠的电力供应，而机房配电系统的设计和建设就成为保障机房运行的重中之重。

一、机房配电系统的基本结构机房配电系统主要由电源系统、配电系统和接地系统三部分组成。

1. 电源系统：电源系统是机房配电系统的核心，主要包括主电源、备用电源和电源转换装置三部分。

主电源一般从市电供应，备用电源可以是蓄电池组、柴油发电机组等，电源转换装置则负责在主电源故障时自动切换到备用电源，保障机房的连续供电。

2. 配电系统：配电系统负责将来自电源系统的电能按照需求进行分配和传输。

配电系统主要包括配电开关柜、配电回路以及配电监控系统。

配电开关柜作为电能的主要分配装置，根据机房的实际电能需求进行布置；配电回路则负责将电能输送到各个设备和设施，确保机房各个区域的电能供应；配电监控系统则用于实时监测机房的电能使用情况、警报和故障处理。

3. 接地系统：接地系统是机房配电系统中的重要组成部分，通过将所有设备的金属外壳和地埋线连接到地下金属导体上，形成一个低阻抗的接地网，可以有效防止电气设备的触电危险和信号干扰。

根据机房的规模和电气设备的复杂程度，接地系统可以采用单点接地系统或者网状接地系统。

二、机房配电系统方案的设计考虑因素在设计机房配电系统方案时需要考虑以下因素：1. 安全性：机房是承载重要数据和设备的地方，保障机房与设备的安全至关重要。

在配电系统的设计中应考虑到电能分配的稳定性和可靠性，保证供电设备的正常工作，避免电压波动和电流过大对设备的损坏。

2. 可扩展性：机房的用电需求在不断增加，因此配电系统的设计要具备一定的可扩展性。

在设计时需考虑日后机房的扩容需求，预留足够的接线孔和配电回路，以方便后续的设备增加和调整。

3. 能效性：随着能源紧缺问题的日益突出，能效性已成为设计机房配电系统的重要考虑因素。

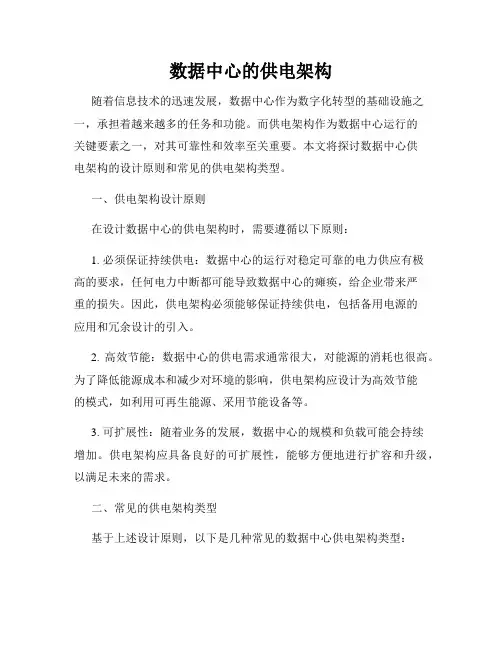

数据中心的供电架构随着信息技术的迅速发展，数据中心作为数字化转型的基础设施之一，承担着越来越多的任务和功能。

而供电架构作为数据中心运行的关键要素之一，对其可靠性和效率至关重要。

本文将探讨数据中心供电架构的设计原则和常见的供电架构类型。

一、供电架构设计原则在设计数据中心的供电架构时，需要遵循以下原则：1. 必须保证持续供电：数据中心的运行对稳定可靠的电力供应有极高的要求，任何电力中断都可能导致数据中心的瘫痪，给企业带来严重的损失。

因此，供电架构必须能够保证持续供电，包括备用电源的应用和冗余设计的引入。

2. 高效节能：数据中心的供电需求通常很大，对能源的消耗也很高。

为了降低能源成本和减少对环境的影响，供电架构应设计为高效节能的模式，如利用可再生能源、采用节能设备等。

3. 可扩展性：随着业务的发展，数据中心的规模和负载可能会持续增加。

供电架构应具备良好的可扩展性，能够方便地进行扩容和升级，以满足未来的需求。

二、常见的供电架构类型基于上述设计原则，以下是几种常见的数据中心供电架构类型：1. 单路供电架构：这是最基本的供电架构类型，所有设备都连接到同一电源。

虽然简单，但一旦电源出现故障，整个数据中心将会瘫痪，可靠性很低，一般用于一些规模较小的数据中心。

2. N+1供电架构：该架构引入了冗余设计，即在正常运行时，有一个备用电源供应系统。

当主电源发生故障时，备用电源会立即接管，保证持续供电。

这种架构相对于单路供电架构来说，可靠性更高，是一些中小型数据中心常用的配置。

3. 2N供电架构：该架构具备了双重冗余设计，即两个独立的供电系统并行运行，任何一个系统发生故障都能够提供足够的电力支持。

2N供电架构的可靠性非常高，适用于一些对持续供电要求非常高的大型数据中心。

4. N+N供电架构：该架构是在2N供电架构基础上的进一步改进，除了双重冗余的供电系统外，每个系统中的设备都可以独立支持整个数据中心的负载。

这种架构不仅具备高可靠性，还能够实现能源的高效利用。

机房供电概述及系统设计（一）机房供电概述1.供配电系统供配电是数据中心机房的生命线，这句话一点也不夸张，因为离开了电我们的机房是连一分钟也运行不了的，因此要建一个好的机房，首先要将供配电解决好。

一般要求主要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。

设计时应该考虑到开关装置、总线或断路器维护的方便性。

瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上，并且采用适当的规格，以便能够抑制可能发生的瞬时的能量。

不同类别机房对电源的要求：A 类机房：停电后会产生重大损失和社会影响，要求建立不停电电源系统。

B 类机房：停电后会产生一定损失和社会影响，要求建立备用电源系统。

C 类机房：停电后不会产生大的陨失和社会影响，可按一般用户配置。

2.市电输变电系统对于一级负荷机房应该有从不同变电站供给的双路供电，加上柴油发电机，通过应急电源柜切换后供给机房内的 UPS 和精密空调机组， ATS 切换最好做在机房配电系统就近，切换后以最短距离输送给机房设备。

备用发电机系统是至关重要的一个因素。

即便其中有一个故障时，也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。

发电机的设计应能够处理 UPS 系统或电脑设备负荷的谐波电流。

备用发电机应该提供备用电源给所有的冷却设备，避免负载设备温度上升以及停止运行。

如果发电机不支持这些系统，它们所带来的益处就显得很有限。

在自动控制发生故障时，发电机应该能够采用手动控制。

应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS) 装置。

发电机燃料应该是柴油，这样启动比较快。

考虑现场储藏量的要求，通常需要保证4小时到 60 天。

并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。

由于微生物增长是柴油燃料最常见的故障，应设计有便携的或安装固定的清洁系统。

在寒冷的季节，需要考虑给燃料系统加热或循环，避免柴油燃料胶凝。

当确定好现场燃料储藏系统的容量时，同时需要考虑燃料供货商在紧急情况时的反应时间。

机房建设各系统介绍机房建设是现代信息化时代不可或缺的一部分，它承载着企业和组织的网络设备、服务器等关键设备，并提供稳定、高效的运行环境。

在机房建设中，不同的系统起到了不同的作用，下面将对几个关键的系统进行介绍。

1.供电系统供电系统是机房建设的基础，它提供稳定的电力供应，以确保机房设备的正常运行。

供电系统包括大功率的输入电源、UPS（不间断电源）系统、发电机组等。

输入电源主要负责将电力从电网输送到机房内部，UPS 系统则用于提供短时间的备用电源，以防止突发情况导致停电，发电机组可以在长时间停电时提供持续的电力供应。

2.空调系统空调系统是机房建设中非常重要的一部分，它用于维持机房内的适宜温度和湿度。

由于机房内设备的运行会产生大量热量，如果不及时散热，可能会导致设备过热从而影响正常运行。

因此，空调系统需要具备优秀的散热性能，能够及时排除机房内的热量，确保设备的稳定运行。

3.防火系统防火系统是保证机房安全的重要系统之一，它可以及时检测到机房内的火灾，并通过声光报警等方式通知有关人员。

防火系统中包含了火灾探测器、自动喷水系统、可燃气体自动灭火系统等设备，它们能够在火灾发生时迅速采取措施，阻止火势的扩散，保护机房内的设备和人员的安全。

4.监控系统监控系统可以对机房内的各种状态进行实时监控和记录，包括温度、湿度、电力使用情况等。

监控系统通常由传感器、监控软件、报警设备等组成，它们可以及时发出警报，提示机房管理员处理问题。

监控系统的作用是帮助管理员及时发现和解决潜在的故障，提高机房设备的可靠性和稳定性。

5.电信系统总结起来，机房建设中的各个系统相互协作，共同保障机房的正常运行。

供电系统和空调系统为机房提供了稳定的电力供应和适宜的运行环境；防火系统和监控系统保证了机房内设备和人员的安全；电信系统提供了数据传输和通信的基础。

这些系统的良好设计和运行，对于机房的稳定运行和信息技术系统的高效运转起到了重要的作用。

计算机机房供配电方式计算机机房供配电方式很多。

应根据不同的设备、不同的场合、不同的环境和不同的供电条件去建立合理的供配电方式。

各种供配电方式有各自的优点，要根据实际情况认真设计和施工。

下面介绍几种常用的供配电方式。

一、直接供电方式直接供电方式是把变电站送来的工额交流电(通常为50Hz380V/220V)直接送到计算机设备配电柜和辅助设备配电柜。

然后，由计算机设备配电柜分送给各种计算机设备;由辅助设备配电柜分配给空调、新风、照明、日常用电等附属设备。

直接供电方式的优点是:供电简单、设备少、投资低、运行费用少、维修方便。

缺点是:这种供电系统对电网的质量要求高，如果电网的质量低，或者电网负载方面引起的波动大时，会直接影响到计算机及其附属设备可靠的工作。

停电时，整个系统将无法工作。

从实际供电情况看，市电电网的质量一一般难以满足计算机的要求，特别是在工矿区等用电设备较多的地方，大型设备的起动和停止都对电网有很大的影响。

在一一个单位里、如果供电都接在一条电路上，单位电梯的频繁使用，锅炉房、水泵房的电机的起停，会给电网带来很大的波动。

在这种情况下，就必须对供配系统做进一步改善。

下面介绍几种改善后的供配系统。

二、组合式供电方式组合式供电方式是由隔离变压器。

稳压器和滤波器等设备构成。

在组合式供电方式，隔离变压器和低通滤波器对电呐瞬变的干扰有隔离作用，稳压器对电网电压波动起到调节作用。

因此，这种组合供电方式具有稳压、隔离和衰减瞬变干扰的作用。

组合式供电方式的优点是:造价较低、运行稳定可靠、维修方便、运行费用低。

缺点是:要求电网的频率变化在允许的范围，对电网突然停电没有保证继续供电的能力。

三、稳压稳频供电方式稳压稳频供电有两种形式，即静止型和旋转型。

1.静止型静止到稳压稳频供电一般按图3-3所示的方式供电。

图3-3静止型稳定稳频供电示意图2.旋转型旋转型稳压稳频是由市电带动电动机发电机组进行供电。

旋转型供电方式的优点是:供电系统有较好的抗干扰性和稳压稳频性，能满足计算机及其辅助设备用电的要求。

一、机房配电简述计算机设备配电系统是计算机系统正常运行的前提和保证。

现在的机房运行必不能少的就是电，怎样才能够保证机房整个运转过程中电力的不间断。

这个是在机房建设中考虑的一个重要问题。

UPS是重要配电解决方案中的核心设备，建立一个不停电的供电系统对于任何一个计算机用户都是十分需要的。

使用UPS 电源是一种提高供电质量的技术措施。

该方案采用并机系统,保证设备的安全运行率。

详细机房配电方案机房配电工程方案A站机房配电整治机房UPS系统要求机房照明机房配电规划机房动力配电系统工程配电要求配电方案配电方案二、机房配电组成1、配电柜一个良好、可靠的配电系统在计算机房是必不可少的。

开关设备：开关选用低压开关，NS系列开关，标准配置有电子脱扣器，具有可调式LT（长延时）过负荷保护、ST（短延时）短路电流保护、INST（瞬时）电流保护。

小容量断路器选用梅兰日兰C45N系列。

配电柜：本机房配电箱负责对UPS、备用空调、维护插座、照明等供电。

也负责对所有UPS输出电力系统的分配。

配电箱采用东莞基业TSP（R）系列配电箱。

总用电量：预计总用电量为4KW。

为保持电力电压稳定，必须由大厦配电柜独立引入电力电缆。

沿途须有镀锌线槽安装，防止电缆被虫、鼠伤害。

2、UPS 配电系统恒定的电源供给是中心机房内设备贮存数据资料的重要保证，而优秀的UPS 系统是这个重要保证的前提。

有以下的特点：1、用户配电安全率具有高可靠用性；2、具有出色的配电核心设备：不间断电源；3、具备一体化的配电配套产品：配电柜、电池、电池箱、维修旁路、线槽；4、配电解决方案专业服务队伍，设备安装服务能力出色；5、整体化的方案设计，保证配电设计科学且合理；6、严格的项目管理流程，保证配电的施工质量；7、可根据用户特殊需求，提供具有个性化的配电解决方案；8、所有材料选用环保绿色的产品；3、照明配电系统照明配电系统由机房配电箱供电。

光管采用飞利浦冷色温（5300k）光管，与灯盘相配可产生柔和的效果。

计算机机房供电系统及其等级划分计算机机房供电系统及其等级划分摘要：计算机机房的供配电系统一般应由三部分组成。

计算机机房供电的等级是根据计算机的工作性质及所起的重要性来划分。

为了便于管理和满足计算机工作的要求，一般将计算机机房供电的等级划分为3级。

计算机机房供电的等级计算机机房供电的等级是根据计算机的工作性质及所起的重要性来划分。

为了便于管理和满足计算机工作的要求，一般将计算机机房供电的等级划分为3级。

一、一级负荷计算机机房这类计算机机房在正常用电时，如果突然中断供电，计算机不能工作将影响到国计民生的大事，将会导致重大的人身伤亡和恶性事故的发生。

如国防建设、生产、交通运输、邮电、财政、金融、航空管理等部门，他们，刀的计算机因供电突然中断将会造成难以弥补的重大损失。

对于一级负荷的计算机机房采取一类供电，即建立不停电系统。

二、二级负荷计算机机房这类计算机机房在用电时，如果突然中断，计算机不能正常运行，将在一定的程度上影响生产、通信、运输等，给国计民生造成一定的损失。

如:一些科研单位和计算机控制的生产单位等。

对于二级负荷的计算机机房采取二类供电，即需要建立带备用的供电系统。

三、三级负荷计算机机房这类负荷计算机机房因突然中断供电不会引起过大的损失。

如:一些单位使用计算机只做一般统计、计算、情报检索等工作。

对于三级负荷计算机机房采取三类供电，即一般用户供电考虑。

现在，计算机机房里一般都配备UPS电源，可利用UPS电源特有的一段备用时间及时处理完机上的工作，等下次有电时再开机。

还应指出，计算机机房一类供电方式和一级负荷的供电方式还有些区别，即计算机机房供电中还有电网质量的问题。

综上所述，金融、邮电、证券行业的计算机机房供电应属于一级负荷，采用一类供电方式。

计算机机房供配电系统的划分计算机机房的供配电系统一般应由三部分组成。

即计算机设备供配系统;机房辅助设备供配电系统;备用供电系统。

一、计算机设备供配电系统这个系统主要根据计算机设备的要求，合理的选择配电设备，构成符合计算机设备要求的供配电系统，以保证计算机设备的可靠运行。

机房供电模式——列头柜供电。

列头柜按双回路供电设计,列头柜输入来自UPS的A、B两路电源。

A/B 路列头柜至各IT机柜配电通过地板下强电线槽分别引线至每台机柜并与机柜内PDU的工业连接器连接实现供电。

4kVA/柜,18个机柜总功率4kVA×18=72kVA(每相109A)。

列头柜输入160A/3Px2、列头柜输出32A/1P×21路x2台(每台18路+若干路备用)。

列头柜供电特点•采用传统列头集中供电模式,每列机柜一侧配置1台强电列头柜;•大量的供电电缆采用放射性铺设方式,连接列头柜至每台机柜;•机柜下需安装强电走线槽,施工工时量大、未来维护相对麻烦。

同时走线槽的存在对机房空调下送风有一定影响,系统不具有灵活变更的能力。

机房供电模式——母线方案在每列机柜顶部铺设2条与机柜等长的轨道式小母线。

来自UPS输出的A路与B路。

各IT机柜配电通过其安装在其顶部的A/B段母线的插接箱分别引电至机柜内的A/B路PDU完成机柜双路取电。

母线插接箱位置可根据机柜位置灵活改变和设置。

4kVA/柜,18个机柜总功率4kVA×18=72kVA/109A,单柜4kVA/18.18A,母线规格160A,长度10.8m;输出插接箱6个(每个3路×25A输出)。

母线方案的特点•无需铺设大量电缆,可通过插接箱就近供电(插接箱位置可调),IT机柜PDU插头可直接插入到母线插接箱中,无复杂接线工作;•机柜强电供电由原来的地板下供电改为,顶置供电模式。

地板下和机柜上无需铺设强电线槽,也减少了空调送风阻力;•支持随时(热)扩充回路数,按需变化适应性高;•供电系统简洁易维护。

每列机柜上设立2根母线槽A/B段母线。

机房供电系统说明
1.供电系统
当变电所和机房在同一个建筑时，低压配电系统宜采用TN-S系统。

当变电所和机房不在同一个建筑时，系统宜采用TN-C-S系统。

2柴油发电机容量、台数及电压等级的选择原则
2.1柴油发电机的容量应包括UPS 机房专用空调和制冷设备的基本容量及应急照明、消防、监控等设备的容量。

2.2柴油发电机的容量小于2500kW，且柴油发电机房与主机房的距离小于500m时，优先选用低压柴油发电机组。

2.3柴油发电机的容量大于2500kW 目并机运行时官采用高压发电机组。

24柴油发电机组不要求冗余配置时，宜优先选用单台柴油发电机组。

3.降低零地电压的方法
3.1使UPS设备尽可能地靠近IT机房缩短供电距离。

3.2单相负荷应均匀地分配在三相上，中性线截面积不小于相线截面积。

.
33在列头柜内加装隔离变压器。

3.4在机房内统一装隔离变压器。

3.5在UPS输出端加输出隔离变压器。

4.UPS谐波抑制方法
41采用12脉冲整流器+11次谐波滤波器。

4.2 采用IGBT脉宽调制整流技术。

43采用6脉冲整流器+THM混合型滤波器。
