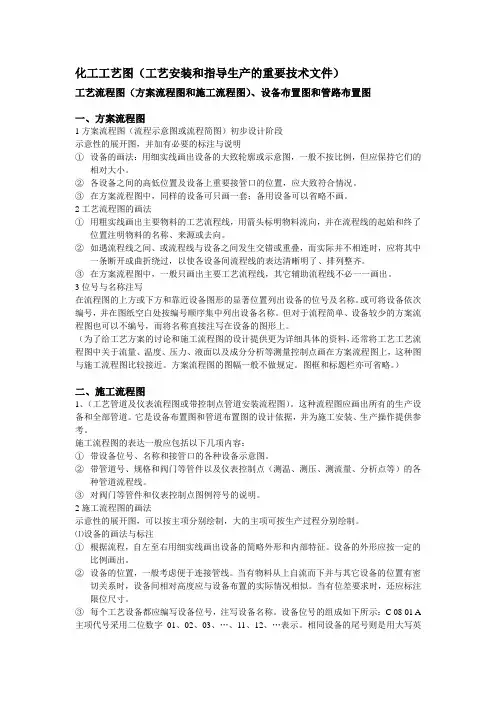

化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。

2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。

②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。

③对阀门等管件和仪表控制点图例符号的说明。
