空调用内螺纹铜管规格

空调用铜管规格及标准
空调用铜管是制作空调系统中重要的材料之一，其规格和标准对空调系统的性能和寿命有着至关重要的影响。

本文将介绍一些常用的空调用铜管规格及其标准。

1. 规格
空调用铜管的规格通常以外径（OD）和壁厚（WT）来表示。

常见的外径有6mm、7mm、8mm、9.52mm、12.7mm等几种，壁厚一般为0.5mm 或0.7mm。

不同的规格适用于不同的空调系统，选择合适的规格可以提高系统的效率和稳定性。

2. 标准
空调用铜管的标准主要包括以下几个方面：
（1）材质标准：空调用铜管通常采用C12200优质无氧铜材制作，其材质标准应符合ASTM B280标准要求。

（2）尺寸标准：空调用铜管的外径、壁厚和长度应符合GB/T 17791-2007标准要求。

（3）表面标准：空调用铜管的表面应平整光滑，无明显的凹凸和气泡。

表面质量应符合GB/T 5231-2012标准要求。

（4）性能标准：空调用铜管的性能标准包括拉伸强度、屈服强度、伸长率等指标，应符合GB/T 2059-2008标准要求。

总的来说，选择合适的空调用铜管规格和标准对于空调系统的性能和寿命具有重要作用。

购买时应选择正规厂家生产的产品，并检查其是否符合相关标准要求。

空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：￠12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

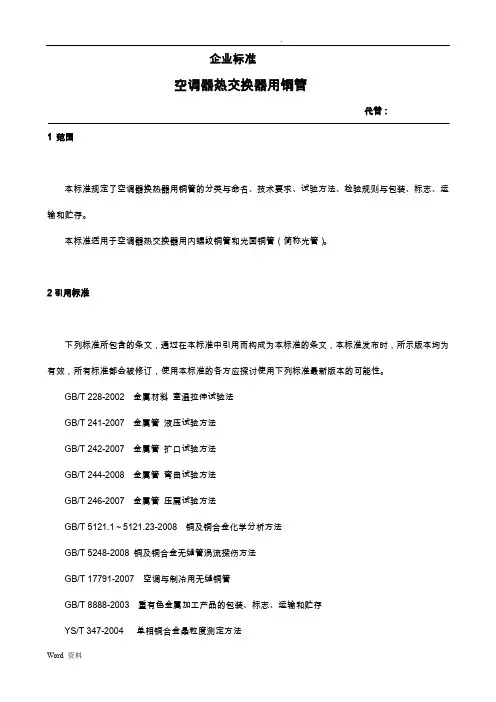

企业标准空调器热交换器用铜管代替：1 范围本标准规定了空调器换热器用铜管的分类与命名、技术要求、试验方法、检验规则与包装、标志、运输和贮存。

本标准适用于空调器热交换器用内螺纹铜管和光面铜管（简称光管）。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准发布时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 228-2002 金属材料室温拉伸试验法GB/T 241-2007 金属管液压试验方法GB/T 242-2007 金属管扩口试验方法GB/T 244-2008 金属管弯曲试验方法GB/T 246-2007 金属管压扁试验方法GB/T 5121.1～5121.23-2008 铜及铜合金化学分析方法GB/T 5248-2008 铜及铜合金无缝管涡流探伤方法GB/T 17791-2007 空调与制冷用无缝铜管GB/T 8888-2003 重有色金属加工产品的包装、标志、运输和贮存YS/T 347-2004 单相铜合金晶粒度测定方法3术语3.1 圆度管材任一端面上测量的最大直径与最小直径的差值。

3.2 内螺纹铜管管材外表面光滑，内表面具有一定数量、一定规则螺纹的铜管。

3.3 光面铜管（又称光身铜管，简称光管）管材内外表面光滑的铜管，又称光身铜管，简称光管3.3名义壁厚内螺纹铜管按每米克重理论值计算出相应公称外径的无缝光面铜管的壁厚值。

3.4直管（定尺管）直条状管材。

3.5 盘管绕成一系列相邻圈的整根管子。

4 分类与命名4.1 产品分类空调器热交换器用铜管一般分为光面铜管（简称光管）和内螺纹管。

4.2 管材的牌号、状态和供货形状管材的牌号、状态和供货形状应符合表1的规定。

表1 产品的牌号、状态各供货形状4.3 标记方法与示例标记方法如下：×铜管的生产执行标准盘管用C来表示，直管为铜管长度铜管的名义壁厚（光管用壁厚表示，螺纹管表示底壁厚+齿高—螺旋角）铜管的外径铜管的牌号铜管的种类标记示例：示例1：外径为9.52mm，壁厚为0.35mm、牌号为TP2M，生产标准为Q/ZGJZ 2-2009的光管，长度为1645mm，标记为：光管TP2M φ9.52×0.35×1645 Q/ZGJZ 2-2009示例2：外径为7.00mm，底壁厚为0.28mm、齿高为0.15mm、螺旋角为18º、牌号TP2 M、生产标准为Q/ZGJZ 2-2009的内螺纹铜盘管标注为：内螺纹TP2M φ7.00×0.28+0.15—18º×C Q/ZGJZ 2-20095 技术要求5.1结构尺寸5.1.1内螺纹铜管尺寸及偏差：内螺纹铜管的齿形图示见图1热交换器用内螺纹铜管的尺寸及允许偏差应符合表2的规定，表3为本标准推荐规格。

空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1 D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：￠12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88 、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175 毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)* n *d*L* p *M/2,
其中：D1-铜管外径，D2—铜管内径，d—铜管壁厚，L —铜管长度，p —铜管密度，M—铜管单价，元/KG(Ton);
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：C 12.7mm 0 9.52mm 0 9mm0 7mm0 6.35mm 0 5mm 等几种规格，其中C 9.52mm 0 7mn应用最为普遍；。

空调铜管规格尺寸 This manuscript was revised by the office on December 22, 2012
空调铜管规格尺寸
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管
密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕
度。

不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米
12.7mm、￠9.52mm、￠9mm、￠7mm、￠
6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

空调铜管规格尺寸
牌号品种状态外径壁厚主要应用执行标准
TP2 轴线卷 M 4-22.23 0.3-1.5 GB17791-99
空调冰箱 T2 蚊香盘 Y/M 6.35-19.05 0.5-0.7 GB17791-99
TP2 内螺纹 M 7-9.52 0.32-0.36 LTJ902-97
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换:
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式:
(D1 D2)*π*d*L*ρ*M/2，
其中:D1,铜管外径，D2,铜管内径，d,铜管壁厚，L,铜管长度，ρ,铜管密度，M,铜管单价，元/KG(Ton);
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

目前国内的内螺纹管管径主要有:,12.7mm、,9.52mm、,9mm、,7mm、,6.35mm、,5mm等几种规格，其中,9.52mm、,7mm应用最为普遍;。

空调用铜管规格及标准
空调用铜管是空调系统中应用比较多的一种元器件，它用于连接压缩机、室外机和冷凝器等设备，以实现空调设备之间的热量传递。

空调用铜管在空调设备中占据着非常重要的地位，因此其质量、材料等均有较高的要求。

空调用铜管根据其用途可分为冷水配管及热水、冷凝器、室外机配管等分类。

根据铜管的规格等级，可分为O类、C类和H类三种，其中O类铜管的增长量、厚度和材质就比较细致；而C类、H类铜管的增长量、厚度则要比较粗糙，其适用的设备也比较多。

空调用铜管的材料一般有进口的T2纯铜材料和国产的符合
GB/T2059-96补强铜合金材料，它们之间有着不同的膨胀率，在安装之前进行爆破处理，以确保其在使用中所要求的强度和稳定性。

空调用铜管还有很多规格，不同用途所采用的铜管类型有所不同，如冷凝器配管要求厚度最低为0.8mm；室外机配管则要求厚度至少低于2mm；而冷水配管则要求厚度不低于1mm，以确保其所承载的压力。

此外，空调用铜管还要求无齿痕苍蝇按其作用的耐压规定，测试满足8倍的正常工作压力，其表面处理，一般采用静电喷涂，通过X 光检测，确保其不存在明显探伤。

空调用铜管有许多关键性参数，如管径、厚度、安装方式、密封连接和材料，它们都会直接影响空调设备的工作效率。

因此，选择合适的空调用铜管非常重要，它不仅可以确保空调设备的安全运行，还可以有效提高空调系统的性能和效果。

只有确保空调用铜管的合格安装，空调设备才能有效降低耗能、实现节能效果。

空调铜管规格尺寸
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm 等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其xx与重量之间的关系如果要精确计算公式：(D1 D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管xx，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。

不同管径铜管的xx与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：￠12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

空调铜管规格尺寸表
规格：
Ф28.6*1.3
Ф16*1
Ф19*1
Ф22*1.2
Ф28.6*1.3
Ф25*1.2
Ф25.4*1.2
Ф28*1.3*4M
Ф28.6*1.2
Ф32*1.5
Ф35*1.5
Ф38*1.5
Ф42*1.5*4M
Ф45*1.5
Ф50*2
Ф55*2
R410a冷媒用0.75厚度，19.05一般就是0.75或0.8mm，空调铜管必须能承受一定的压力，空调铜管厚度是0.8mm的重量较轻，导热性好，低温强度高。

常用于制冷设备中。

空调制冷铜管具备坚固、耐腐蚀的特性。

扩展资料：
1、空调铜管按类型分有两种:内螺纹铜管和光面铜管，蒸发器和冷凝器一般为内螺纹铜管。

2、空调铜管用的是紫铜，紫铜又名红铜就是铜单质，因其颜色为紫红色而得名。

各种性质见铜，紫铜是工业纯铜，其熔点为1083℃，无同素异构转变，相对密度为8.9，为镁的五倍。

3、空调铜管在冷热水系统铜管中独占熬头，是最佳的连接管道，铜管耐火且耐热，在高温下仍能保持其形状和强度，不会有老化现象。

参考资料：《空调器主要部件设计指导书》铜配管第二章，第四节。

铜管，配管类标准内螺纹铜管定义本标准采用下列定义。

1：内螺纹铜管管材内表面具有一定数量、一定螺旋角度的金属肋。

2：圆度管材任一端面上测量的最大与最小直径之差。

3：平均壁厚指内螺纹铜管按称重法算出相应公称外径的无缝光管的壁厚值。

4：分类与命名产品分类：热交换器用铜管的种类及牌号见表5：型号命名：产品型号命名如下：示例1：内螺纹铜管，外经Φ9.52mm、底壁厚0.27mm、齿高0.16mm、齿数60、螺旋角18度、供应形式（LWC），牌号TP2，铜管供应状态M，执行标准GB20928。

标记为：内螺纹铜管Φ9.52×0.27×LWC 0.16×60×18 TP2M GB20928。

示例2：内螺纹铜管，外经Φ9.52mm、底壁厚0.27mm、齿高0.16mm、齿数60、螺旋角18度、供应形式（LWC），牌号C1100T，铜管供应状态OL，执行标准JISH 3300。

标记为：内螺纹铜管Φ9.52×0.27×LWC 0.16×60×18 C1100T OL JISH 3300。

技术要求1：外观质量：内外表面质量管材的内外表面无针孔、裂缝、起皮、气泡、粗拉道、夹杂、海绵、铜粉、积碳层、绿锈、脏污和严重的氧化膜（内螺纹铜管内表面齿型均匀、正常）。

内外表面颜色要求不得呈（灰）黑色、蓝色，呈轻微灰黑色时不能被擦除，不能有油污流出。

用气吹内外表面不得有粉沫，且吹后表面不得变成白色。

不允许存在明显的划伤、凹坑和斑点等缺陷。

2：管材质量管材不应有分层和明显呈暗裂状粗燥感。

3：结构尺寸：内螺纹铜管尺寸、规格热交换器用内螺纹铜管的尺寸、规格应符合表的规定：注：外径允许误差计算公式：+│（Dmax+Dmin）÷2 -Dnom│Dmax：同一截面上最大直径；Dmin：同一截面上最小直径；Dnom：名义直径。

4：圆度圆度允许误差见表：注：计算公式：不圆度=（最大外径-最小外径）/标称外径*100%5：性能要求压扁试验观察压扁后的试样，试样不应有肉眼可见的微小裂纹。
