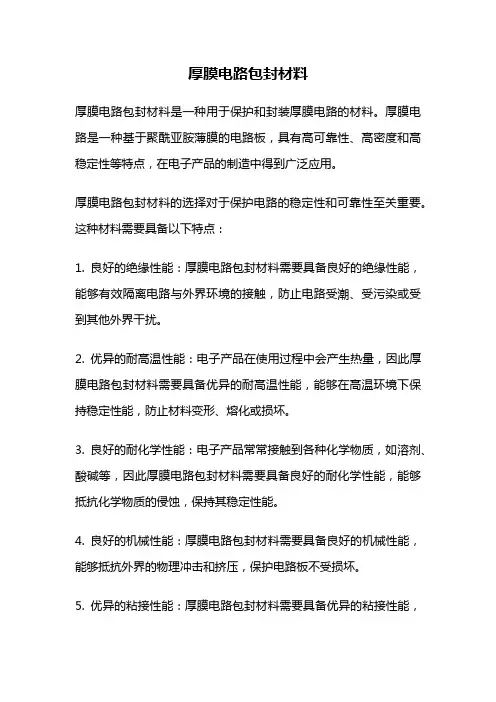

厚膜电路包封材料厚膜电路包封材料是一种用于保护和封装厚膜电路的材料。

厚膜电路是一种基于聚酰亚胺薄膜的电路板，具有高可靠性、高密度和高稳定性等特点，在电子产品的制造中得到广泛应用。

厚膜电路包封材料的选择对于保护电路的稳定性和可靠性至关重要。

这种材料需要具备以下特点：1. 良好的绝缘性能：厚膜电路包封材料需要具备良好的绝缘性能，能够有效隔离电路与外界环境的接触，防止电路受潮、受污染或受到其他外界干扰。

2. 优异的耐高温性能：电子产品在使用过程中会产生热量，因此厚膜电路包封材料需要具备优异的耐高温性能，能够在高温环境下保持稳定性能，防止材料变形、熔化或损坏。

3. 良好的耐化学性能：电子产品常常接触到各种化学物质，如溶剂、酸碱等，因此厚膜电路包封材料需要具备良好的耐化学性能，能够抵抗化学物质的侵蚀，保持其稳定性能。

4. 良好的机械性能：厚膜电路包封材料需要具备良好的机械性能，能够抵抗外界的物理冲击和挤压，保护电路板不受损坏。

5. 优异的粘接性能：厚膜电路包封材料需要具备优异的粘接性能，能够与电路板牢固粘合，形成密封的保护层，防止水分、灰尘等进入电路板。

厚膜电路包封材料通常采用聚酰亚胺薄膜作为基材，加入适量的填料、稳定剂和粘合剂等，通过特定的工艺制备而成。

常见的厚膜电路包封材料有以下几类：1. 聚酰亚胺薄膜：聚酰亚胺薄膜是一种高性能的绝缘材料，具有优异的耐高温性能和耐化学性能，能够有效保护电路板不受外界环境的影响。

2. 硅胶：硅胶是一种常用的封装材料，具有良好的绝缘性能和耐高温性能，能够形成柔软的保护层，适用于对电路需要柔性保护的场合。

3. 纳米复合材料：纳米复合材料是一种新型的厚膜电路包封材料，通过将纳米填料与基材复合，可以显著改善材料的性能，提高其绝缘性能、耐高温性能和耐化学性能。

厚膜电路包封材料在电子产品的制造中起到了至关重要的作用。

它能够有效保护电路板，提高电路的稳定性和可靠性，延长电子产品的使用寿命。

CH3-厚薄膜技术

CH3-厚薄膜技术

环氧树脂系导体浆料
树脂浆料
优点
导电材料 块体材料 1 便宜 电阻率的 /Ω•cm 1.63×10-6
第三章 厚薄膜技术 3.3 厚膜材料
导电性粉末的种类及特性
平均粒径 /μm
粒子形状
2 所用设备投资少
1～3 球状、片状
所制成导电 浆料的电阻率 / Ω•cm
用途
印制电路板，键盘开 关，芯片安装，片式 元件电极，LTCC 印制电路板，LTCC 印制电路板，键盘开 关，电磁屏蔽 电磁屏蔽
Ag-Pd ቤተ መጻሕፍቲ ባይዱ-钯导体
使用Ag-Pd导体时，通常进行下述试验：
第三章 厚薄膜技术 3.3 厚膜材料
①测定电阻值 （按需要有时也包括TCR） ②浸润性。测量导体膜上焊料液滴的展宽直径。 ④迁移性。在导体图形间滴上水滴，并施加一定电压测量达 到短路今后经过的时间。 ⑤结合强度。在导体膜焊接引线，沿垂直于膜面方向拉伸， 测量拉断时的强度，确定破断位臵，分析断面形貌结构等。 ⑥热老化后的强度。焊接后，在150℃下放臵48小时，测量导 线的结合强度等。
氧化铝陶瓷基板 目前用的比较多的基板，它的主要成分是Al2O3，基板 中Al2O3的含量通常为92-99.9%，Al2O3的含量愈高基板的 性能愈好，但与厚膜的附着力较差，因此一般采用94-96% Al2O3的陶瓷。 这种氧化铝陶瓷板要在1700℃以上高温下烧成，因而 成本比较高。所以国内外也有采用85%和75% Al2O3陶瓷的 ，虽然它们的性能稍差些，但成本低，在一般的电路生产 中可采用。
第三章 厚薄膜技术
3.2 厚膜技术 厚膜技术是用丝网印刷或喷涂等方法，将导体浆料、 电阻浆料和介质浆料等涂覆在陶瓷基板上制成所需图形， 再经过烧结或聚合完成膜与基板的粘接。它的基本内容是 印刷和烧结，但目前已发展成综合性很高的一种技术。它 的范围和内容越来越广泛，包括互连技术，制造元器件技 术和组装封装技术。

第3章 厚薄膜技术

第3章 厚薄膜技术

常用薄膜导体
过渡金属
Mo、Ir、Ni、Pd、Fe、Pt、W、Ta、Cr、Ti、Zr 导电性差；仅用作复合金属膜
2、电阻薄膜材料
常用的电阻薄膜材料电阻率多发布在 100~2000μΩ·cm 电阻薄膜材料主要有三大类：金属类、合金 类、陶瓷类。
薄膜电阻材料的基本要求 与其他薄膜元件如电容、导线的制造工艺 兼容 良好的工艺性 稳定的电性能 化学稳定性好，材料和工艺成本低
厚膜导体的附着机理
附着机理 金属粒子由热扩散和粘性流动而连接，形 成网状结构 但金属与陶瓷基片的结合很弱 熔化的玻璃可以润湿陶瓷基片表面，产生 连接 玻璃渗入金属网状结构中，形成机械连接
厚膜导体表面形态
厚膜集成电路
采用丝网漏印、等离子喷涂和高温烧结等 技术在绝缘基片上制作的集成电路；
厚薄膜电路的材料-基片材料
分为两大类： 高介电常数介电体：介电常数在数百以 上，主要用于制造厚膜电容器； 低介电常数介电体：ห้องสมุดไป่ตู้电常数在10以下， 用于表面钝化、交叉绝缘层、多层布线绝 缘层及低容量电容器。
高介电常数介电体
高介电常数厚膜电容器主要为：BaTiO3、 Pb（Fe2/3W1/3）x（Fe1/2N1/2）和 TizO3 等。近年继续以BaTiO3钛酸钡为主进行开 发，只是将Ba和Ti由Pb、Ca、Fe等替 代，其介电常数可高达3000~5000。 除介电体材料特性外，烧成温度、时间、 电极材料和尺寸对电容器的特性都用较大 影响。
直流溅射—制备各类金属膜 射频溅射—各类金属与非金属膜 磁控溅射–-是一种淀积速度高、工作气压低的溅射 技术，提高了淀积速度及膜质量， 反应溅射—采用纯金属作为靶材，在气体中混入适 量的活性气体，获得不同的化合物薄膜。

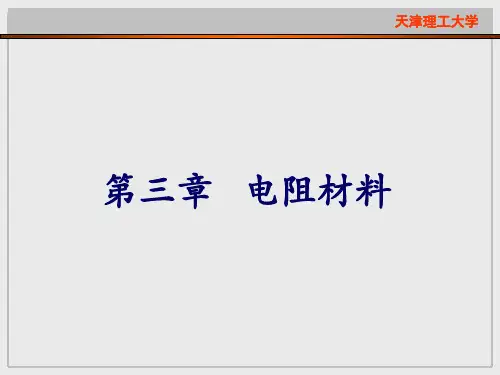

第三章电阻材料

第三章电阻材料

1 纯金属
天津理工大学
纯金属电阻：由电子与晶格的振动（格波）相互碰撞引起 的散射产生的。
温度↑，电子平均运动速度↑，平均碰撞次数↑，平均自由程 ↓，电阻率↑
p
金属电阻率与温度的关系： M AT A为常数 T
金属电阻温度系数：
aR
1 T
正值，T↑,p↑
2 合金材料
天津理工大学
合金材料：金属中加入其他金属原子后， 破坏原来晶格 的周期性排列，使自由电子的散射几率增加。其结果是 合金的电阻率比纯金属的电阻率高。
近年来，电阻器和电位器正向着高精度、高稳定、 高可靠、长寿命、小型化、高（或低）阻值、宽温 度域等方向发展。
天津理工大学
3.3薄膜电阻
• 薄膜电阻器是用蒸发或溅射的方法将一定电阻率 材料蒸镀于绝缘材料表面制成。
各种膜式电阻实物照片
天津理工大学
薄膜电阻材料的特点：
膜厚一般在1μm以下，人们常称它为薄膜电阻材料。 体积小、 阻值范围宽 电阻温度系数小 性能稳定 容易调阻 易于散热 用料少
➢晶界处的原子处于应力状态，它比内部原子有较高的能量， 比交容易离开平衡位置；
➢晶粒间接容易吸引杂质，氧化气氛下，已形成氧化层； ➢晶界处原子排列不规则
使电子遭到散射的几率大．电阻率会提高
天津理工大学
不连续金属膜： 电阻率随厚度减小急剧增大，电阻率虽温度增加而 减小，电阻率与温度的关系类似于半导体材料。
化性能，即使长期暴露在高温、高湿条件下或强 腐蚀性介质中，表面仍能保持初始的状态。它具 有小而稳定的接触电阻，硬度高，寿命长，良好 的焊接性。是最可靠的电位器线绕电阻材料。 缺点：价格最贵
天津理工大学
钯基电阻合金线： 优点：电阻率高，电阻温度系数较低，接触电阻低而

厚薄膜技术

厚薄膜技术

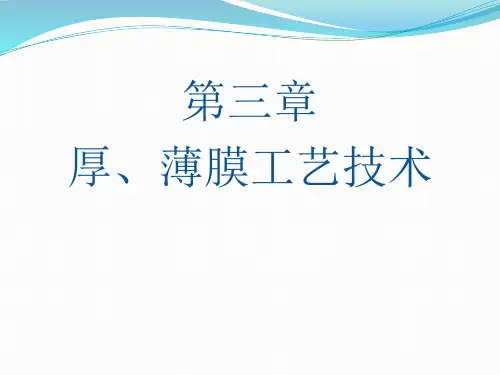

第三章 厚、薄膜工艺技术
厚膜薄膜技术的区别
相对于三维块体材料，从一般意义上讲，所谓膜，由 于其厚度尺寸小，可以看着是物质的二维形态。在膜 中又有薄膜和厚膜之分。
按膜厚的经典分类认为，小于1μm的为薄膜，大于1μm 的为厚膜。
另一种认为，厚膜与薄膜的概念并不单指膜的厚度， 而主要是还是指制造工艺技术的不同。厚膜是通过丝 网印刷（或喷涂）和烧结（聚合）的方法，而薄膜是 通过真空蒸发、溅散、气相化学淀积、电镀等方法而 形成。
印刷多层法
它是在生的氧化铝陶瓷基板上 印刷和干燥Mo、W等导体层，然 后再其上印刷和干燥与基板成分 相同的Al2O3介质浆料，反复进行 这种工序到所需层数，再将这种 基板在1500-1700的还原气氛中烧 成，基板烧成后，在导体部分镀 镍、金以形成焊区，焊接外接元 件。
பைடு நூலகம்
生板（片）叠层法
它是在冲好通孔的氧化铝生片上印刷Mo、W等导体 ，然后将这种印好导体图形的生片合叠到所需层数， 在一定的压力和温度下压紧，再放到1500-1700℃的还 原气氛中烧结成一个坚固的整体。
（3） 厚膜浆料的烧结
在干燥以后，零件被放在带式炉的传送带上，与干燥 的工作曲线一样，每一种浆料的制造商都为他们的产 品设计了精确的曲线，应该向他们咨询最新的信息。
厚膜的烧结炉必须能够具备以下几点： （1）清洁的烧结炉环境； （2）一个均匀可控的温度工作曲线； （3）均匀可控的气氛。
厚膜材料
多层陶瓷基板
所谓多层陶瓷基板，就是呈多层结构，它是用来作多层 布线用的。目前用的最多的主要是氧化铝多层陶瓷基 板。多层化的方法有三种：
厚膜多层法—用烧成的Al2O3板 印刷多层法—用未烧成（生）的基板 生板（片）叠层法—用生板（带有通孔）

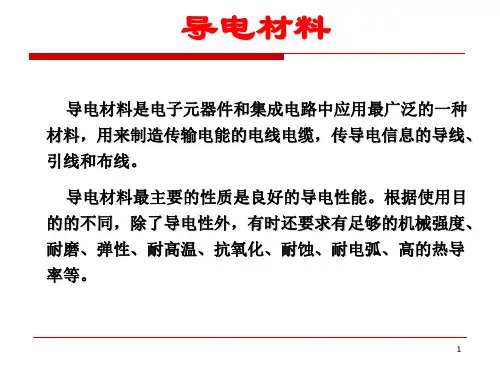

第二章导电材料(1)

第二章导电材料(1)
12
2.2.2 引出线
电子元件的引出线与印制电路板联接，形 成整机的功能部件。整机的可靠件在很大程度 上取决于引线的可靠性。
电子元件引出线所用的导电材料，因基材
成分、镀(涂)层种类、含杂量、厚度和生产工 艺不同，各种引出线在机械性能、电性能、热 性能、磁性能，耐蚀性和可焊性上各有不同。
13
选用电子元件引出线时应考虑：

顶层：主要起导电和焊接作用 薄膜的附着性取决于膜层与基片的结合形式 薄膜混合集成电路中，应用最为广泛的薄膜导 电材料是多层结构薄膜。这是因为多层薄膜能 较好地满足对薄膜导电材料的要求。
2.2 电极和电刷材料
2.2.1 电容器电极材料
电极是电容器的重要组成部分，它在电容器中 起着形成电场，聚集电荷的作用。尽管电极的形式 随着电容器的结构不同而有变化，但作用是相同的。 因此，作为电容器的电极材料，其质量的好坏和选 用是否合理，对电容器的性质、质量、制造工艺、 重量、成本都有重要影响。应根据电极的要求来选 用适当的电极材料。 11
2.4 薄膜导电材料

在集成电路中，薄膜导体在电路内部元器件的互连 线；薄膜电阻的端头电极、薄膜电容的电极、薄膜 电感线圈、微带线、外贴元器件的焊区、外引线焊 区等起着重要作用。

对薄膜导电材料的主要要求是：导电性好、附着性好、 化学稳定性高、可焊性和耐焊接性好、成本低。 薄膜导电材料的电阻率高于同种的块状材料，这是 由于薄膜的厚度较薄所产生的表面散射效应，以及 薄膜具有较高的杂质和缺陷浓度所成的结果。连续 金属薄膜的电阻率为声子、杂质、缺陷、晶界和表 面对电子散射所产生的电阻率之和。
2.3.4 贵金属厚膜导电材料
贵金厚膜导电材料包括金、钯—金、铂— 钯—金、钯—银等，应用较为广泛的是钯—银、 金、铂—金等。

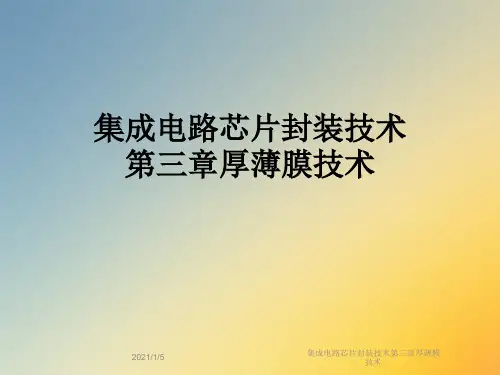

集成电路芯片封装技术第三章厚薄膜技术


• 厚膜导体材料基本类型：
• 可空气烧结厚膜导体：主要是指不容易形成
氧化物的金属材料(Au和Ag等）
• 可氮气烧结厚膜导体：通常是指在部分低含
氧量状态下易于氧化的材料（Cu、Ni和Al等）
• 须还原气氛烧结厚膜导体：难熔材料M和W
，防止烧结过程中，其他物质热分解后被氧化
。
集成电路芯片封装技术第三章厚薄膜 技术
• 聚合物厚膜材料：包含带有导体、电阻或绝缘颗粒的 聚合物材料混合物，通常在85-300摄氏度范围内固化。 聚合物导体主要是C和Ag，常用于有机基板材料上。
• 金属陶瓷厚膜：玻璃陶瓷和金属的混合物，通常在 850-1000摄氏度的范围内烧结。
集成电路芯片封装技术第三章厚薄膜 技术
•传统厚膜浆料的主要成分
技术
•厚膜导体材料
•厚膜导体在混合电路中实现的功能： • 【提供电路节点间的导电布线功能】 • 【提供后续元器件焊接安装区域】 • 【提供电互连：元器件、膜布线和更高级组装互连】 • 【提供厚膜电阻的端接区】 • 【提供多层电路导体层间的电气连接】
集成电路芯片封装技术第三章厚薄膜 技术
•厚膜导体材料
集成电路芯片封装技术 第三章厚薄膜技术
2021/1/5
集成电路芯片封装技术第三章厚薄膜 技术
•前课回顾
1.芯片互连技术的分类
2.WB技术、TAB技术与FCB技术的概念 3.三种芯片互连技术的对比分析
集成电路芯片封装技术第三章厚薄膜 技术
•芯片互连技术对比分析
集成电路芯片封装技术第三章厚薄膜 技术
•传统的金属陶瓷厚膜浆料具有四种主要成分： • 有效物质—决定膜功能 • 粘结成分—提供膜与基板间的粘结以及使有效物 质保持悬浮状态的基体； • 有机粘结剂—提供丝网印刷时的合适流动性能； • 溶剂或稀释剂—决定运载剂的粘度

第3章 厚薄膜电路


溅射蚀刻优点
（1）膜下的材料不存在任何钻蚀问题，气体离 子以基板的法线方向撞击基板。这就意味着没有 任何离子从切线方向撞击膜，因而侧面平直，与 其相反，化学蚀刻的速率在切线方向与法线方向 是相同的。因此，造成与薄膜厚度相等的钻蚀。
（2）由于不再需要用来蚀刻薄膜的烈性化学物 质，所以对人员的危害较小，而且没有污水处理 的问题。
电阻丝蒸发与电子束蒸发（2）
电子束蒸发法具有很多的优点。通过电场 加速的电子流在进入磁场后倾向与呈弧线运动， 利用这种现象，把高能电子流直接作用在蒸发 物质上。当它们轰击到蒸发剂时，电子的动能 转变成热。因为舟的电阻并不是一个影响因素， 而控制电子能量的参数是容易测量和控制的， 所以电子束蒸发是更容易控制的。此外，热将 更集中和强烈，使得在高于10-2torr温度下蒸发 成为可能，也减轻了蒸发剂与舟之间的反应。
图 电子束蒸发装置示意图
2、溅射法—可制备各类金属、合金、化合物薄 膜。
直流溅射—制备各类金属膜
磁控溅射–-是一种淀积速度高、工作气压低的溅射 技术，提高了淀积速度及膜质量，
反应溅射—采用纯金属作为靶材，在气体中混入适 量的活性气体，获得不同的化合物薄膜。
溅射淀积薄膜
如图所示，在一个大约10Pa压力的局部真空里形 成一个导电的等离子体，用于建立等离子体所用的气 体通常是与靶材不发生反应的某种惰性气体，例如氩 气。基板和靶材置于等离子体中，基板接地，而靶材 具有很高的AC或DC负电位，高电位把等离子体中的 气体离子吸引到靶材上，具有足够动能的这些离子与 靶材碰撞，撞击出具有足够残余动能的微粒，使其运 动到达基板并黏附其上。
第3章
厚/薄膜技术
概述
厚膜技术使用丝网印、干燥与烧结三种工艺方法。 薄膜技术是一种减法技术，使用镀膜、光刻与刻蚀方法。 均用于制作电阻、电容、基板上的布线导体等。

厚膜电阻的材料

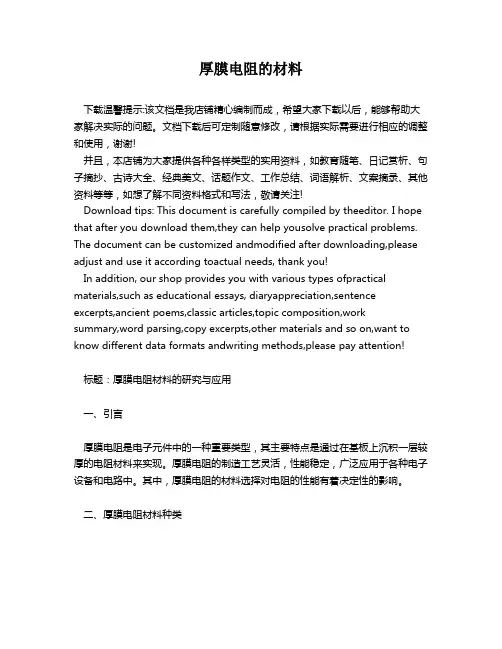

厚膜电阻的材料下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
