材料结构分析试题5(参考答案)

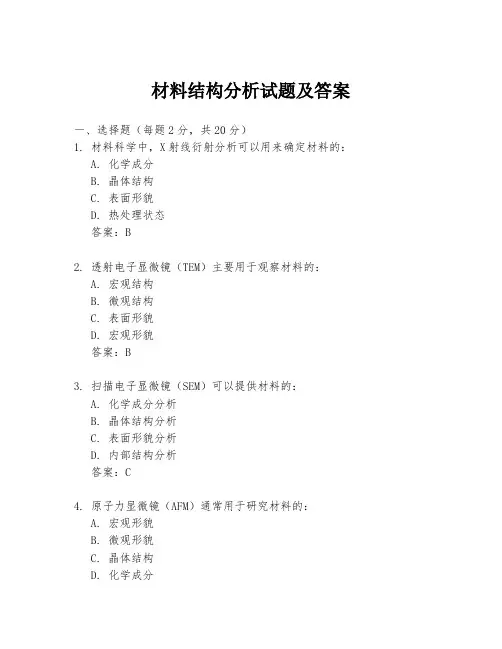

材料结构分析试题及答案一、选择题（每题2分，共20分）1. 材料科学中，X射线衍射分析可以用来确定材料的：A. 化学成分B. 晶体结构C. 表面形貌D. 热处理状态答案：B2. 透射电子显微镜（TEM）主要用于观察材料的：A. 宏观结构B. 微观结构C. 表面形貌D. 宏观形貌答案：B3. 扫描电子显微镜（SEM）可以提供材料的：A. 化学成分分析B. 晶体结构分析C. 表面形貌分析D. 内部结构分析答案：C4. 原子力显微镜（AFM）通常用于研究材料的：A. 宏观形貌B. 微观形貌C. 晶体结构D. 化学成分答案：B5. 利用X射线衍射可以测定材料的：A. 密度B. 弹性模量C. 晶格常数D. 电导率答案：C6. 材料的热分析技术中，差示扫描量热法（DSC）主要用于研究材料的：A. 热稳定性B. 热导率C. 热膨胀系数D. 热电效应答案：A7. 通过光学显微镜观察材料的：A. 微观结构B. 宏观结构C. 表面形貌D. 晶体结构答案：B8. 利用红外光谱分析可以确定材料的：A. 晶体结构B. 化学成分C. 表面形貌D. 热处理状态答案：B9. 核磁共振（NMR）技术通常用于研究材料的：A. 晶体结构B. 化学成分C. 表面形貌D. 微观结构答案：B10. 利用电子探针显微分析（EPMA）可以确定材料的：A. 晶体结构B. 化学成分C. 表面形貌D. 热处理状态答案：B二、填空题（每题2分，共20分）1. 在材料科学中，_________是一种用于分析材料晶体结构的常用技术。

答案：X射线衍射2. 透射电子显微镜（TEM）的分辨率通常比_________高。

答案：光学显微镜3. 扫描电子显微镜（SEM）的成像依赖于电子束与材料相互作用产生的_________。

答案：二次电子4. 原子力显微镜（AFM）的工作原理是基于探针与样品表面的_________。

答案：原子间相互作用力5. 差示扫描量热法（DSC）可以测量材料在加热或冷却过程中的_________变化。

材料分析试题库选择题:一、1。

M层电子回迁到K层后，多余的能量放出的特征X射线称（ B )A.Kα；B. Kβ；C. Kγ；D。

Lα.2. 当X射线发生装置是Cu靶,滤波片应选（ C )A．Cu；B. Fe；C. Ni；D。

Mo。

3. 当电子把所有能量都转换为X射线时，该X射线波长称( A ）A.短波限λ0；B。

激发限λk；C。

吸收限；D。

特征X射线4.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生( D )A.光电子；B. 二次荧光;C. 俄歇电子;D. （A+C）二、1。

最常用的X射线衍射方法是（ B )。

A. 劳厄法；B. 粉末法；C. 周转晶体法;D. 德拜法。

2.射线衍射方法中，试样为单晶体的是（D ）A、劳埃法B、周转晶体法C、平面底片照相法D、 A和B3。

晶体属于立方晶系，一晶面截x轴于a/2、y轴于b/3、z轴于c/4，则该晶面的指标为（ B）A、(364)B、（234)C、(213)D、（468)4.立方晶系中，指数相同的晶面和晶向(B ）A、相互平行B、相互垂直C、成一定角度范围D、无必然联系5。

晶面指数（111）与晶向指数（111）的关系是（ C ）。

A. 垂直；B. 平行； C。

不一定。

6.在正方晶系中,晶面指数{100}包括几个晶面（ B ).A。

6； B. 4; C. 2 D. 1；.7.用来进行晶体结构分析的X射线学分支是( B )A.X射线透射学；B.X射线衍射学;C.X射线光谱学；D。

其它三、1、对于简单点阵结构的晶体，系统消光的条件是（ A ）A、不存在系统消光B、h+k为奇数C、h+k+l为奇数D、h、k、l为异性数2、立方晶系{100}晶面的多重性因子为( D ）A、2B、3C、4D、63、洛伦兹因子中，第一几何因子反映的是（ A ）A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响4、洛伦兹因子中，第二几何因子反映的是（ B )A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响5、洛伦兹因子中，第三几何因子反映的是（ C ）A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响6、对于底心斜方晶体，产生系统消光的晶面有( C ）A、112B、113C、101D、1117、对于面心立方晶体，产生系统消光的晶面有（ C )A、200B、220C、112D、1118、热振动对x—ray衍射的影响中不正确的是（E )A、温度升高引起晶胞膨胀B、使衍射线强度减小C、产生热漫散射D、改变布拉格角E、热振动在高衍射角所降低的衍射强度较低角下小9、将等同晶面个数对衍射强度的影响因子称为( C )A、结构因子B、角因子C、多重性因子D、吸收因子四、1、衍射仪的测角仪在工作时，如试样表面转到与入射线成30度角时，计数管与入射线成多少度角?（B）A. 30度； B。

材料结构分析试题1（参考答案）一，基本概念题（共8 题，每题7 分）1．X 射线的本质是什么？是谁第一发觉了X射线，谁揭示了X射线的本质？答：X 射线的本质是一种横电磁波？伦琴第一发觉了X 射线，劳厄揭示了X 射线的本质？2．以下哪些晶面属于[ 1 11]晶带？（111），（231），（231），（211），（101），（101），（133），（110），（112），（132），（011），（212），为什么？答：（110）（231），（211），（112），（101），（011）晶面属于[ 1 11]晶带，由于它们符合晶带定律：hu+kv+lw=0 ；3．多重性因子的物理意义是什么？某立方晶系晶体，其{100} 的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？为什么？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子；某立方晶系晶体，其{100} 的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而转变；4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范畴内或很多晶粒范畴内存在并保持平稳的应力；称之为宏观应力；它能使衍射线产生位移；其次类应力是在一个或少数晶粒范畴内存在并保持平稳的内应力；它一般能使衍射峰宽化；第三类应力是在如干原子范畴存在并保持平稳的内应力；它能使衍射线减弱；5．透射电镜主要由几大系统构成. 各系统之间关系如何.答：四大系统: 电子光学系统, 真空系统, 供电掌握系统, 附加仪器系统；其中电子光学系统是其核心；其他系统为帮助系统；. 分别安装在什么位置. 其作用如何.6．透射电镜中有哪些主要光阑答：主要有三种光阑：①聚光镜光阑；在双聚光镜系统中, 该光阑装在其次聚光镜下方；作用: 限制照明孔径角；②物镜光阑；安装在物镜后焦面；作用 像差；进行暗场成像；: 提高像衬度；减小孔径角，从而减小 ③选区光阑 : 放在物镜的像平面位置；作用 : 对样品进行微区衍射分析；7．什么是消光距离 . 影响晶体消光距离的主要物性参数和外界条件是什么 . 答：消光距离 : 由于透射波和衍射波剧烈的动力学相互作用结果，使 在晶体深度方向上发生周期性的振荡，此振荡的深度周期叫消光距离；）定义一影正响因点素 :阵晶胞；体如积 ,由结构另因子 ,Bragg 角, 电子波长；I 0 和 Ig 2, 3 8．倒易点阵与正点阵之间关系如何 . 画出 fcc 和 bcc 晶体的倒易点阵， 并标，2， 3）定出义基本的矢点量 阵a * , 满b ,足* *答：倒易点阵与正点阵互为倒易；（ 1）二，综合及分析题（共 4 题，每题 11 分）(a 1 a 2 ) 1．打算 X 射线强度的关系式是23 2 e VV c的点阵的倒易点阵； 2 2M ，I I P F ( ) A ( )e 0 2 2 32 R mc 试说明式中各参数的物理意义 .答： I 0 为入射 X 射线的强度；λ 为入射 X 射线的波长R 为试样到观测点之间的距离；V 为被照耀晶体的体积V c 为单位晶胞体积P 为多重性因子，表示等晶面个数对衍射强度的影响因子；F 为结构因子，反映晶体结构中原子位置，种类和个数对晶面的影响因子；φ(θ) 为角因子，反映样品中参加衍射的晶粒大小，晶粒数目和衍射线位置 对衍射强度的影响；A( θ) 为吸取因子，圆筒状试样的吸取因子与布拉格角，试样的线吸取系数 12μl 和试样圆柱体的半径有关；平板状试样吸取因子与μ有关， A( ) 而与θ角无关；2M 表示温度因子；e 有热振动影响时的衍射 无热振动抱负情形下的 强度衍射强度2 M e 2．比较物相定量分析的外标法，内标法， 的优缺点？K 值法，直接比较法和全谱拟合法 答： 外标法 就是待测物相的纯物质作为标样以不同的质量比例另外进行标定， 并作曲线图； 外标法适合于特定两相混合物的定量分析， 特殊是同质多相 （同素 异构体）混合物的定量分析；内标法 是在待测试样中掺入肯定量试样中没有的纯物质作为标准进行定量 分析，其目的是为了排除基体效应； 内标法最大的特点是通过加入内标来排除基 体效应的影响，它的原理简洁，简洁懂得；但它也是要作标准曲线，在实践起来 有肯定的困难；K 值法 是内标法延长； K 值法同样要在样品中加入标准物质作为内标， 人们 常常也称之为清洗剂； K 值法不作标准曲线，而是选用刚玉 Al 2O 3 作为标准物 质，并在 JCPDS 卡片中，进行参比强度比较， K 值法是一种较常用的定量分析 方法；直接比较法 通过将待测相与试样中存在的另一个相的衍射峰进行对比， 求得 其含量的； 直接法好处在于它不要纯物质作标准曲线， 也不要标准物质， 它适合 于金属样品的定量测量；以上四种方法都可能存在因择优取向造成强度问题；Rietveld 全谱拟合定量分析方法 ；通过运算机对试样图谱每个衍射峰的外形 和宽度，进行函数模拟；全谱拟合定量分析方法，可防止择优取向，获得高辨论高精确的数字粉末衍射图谱， 是目前 X 射线衍射定量分析精度最高的方法； 不足 之处是：必需配有相应软件的衍射仪；3．请导出电子衍射的基本公式，说明其物理意义，并阐述倒易点阵与电子衍与电子衍射图的关系射图之间有何对应关系 . 说明为何对称入射 (B//[uvw]) 时，即只有倒易点阵原点 与电子衍射基本公式在推爱导瓦尔德球面上，也能得到除中心斑点以外的一系列衍射斑点 答：（1）由以下的电子衍射图可见子衍射基子衍射装. ，底版（hkl ）面满意衍射，透射束分别交于 0’和的中心斑， 斑；P ’R L tg 2∵ ∴ 2 θ很小，一般为 1~2 sin 2 cos 2 2 s in cos（ tg 2 tg 2 2 s in ）cos 2 由 2d sin 代入上式ld， L 为相机裘度R L 2 sin 即 Rd L 这就是电子衍射的基本公式；令 l k 肯定义为电子衍射相机常数kgk d R * （2），在 0 邻近的低指数倒易阵点邻近范畴，反射球面特别接近一个平面， 0 且衍射角度特别小 <1 ，这样反射球与倒易阵点相截是一个二维倒易平面；这些 低指数倒易阵点落在反射球面上， 倒易截面在平面上的投影；产生相应的衍射束； 因此， 电子衍射图是二维 （3）这是由于实际的样品晶体都有确定的外形和有限的尺寸，因而，它的倒 易点不是一个几何意义上的点，而是沿着晶体尺寸较小的方向发生扩展，扩展 量为该方向实际尺寸的倒数的 2 倍；4．单晶电子衍射花样的标定有哪几种方法？图 1 是某低碳钢基体铁素体相的电子衍射花样，请以与步骤；尝试—校核法为例，说明进行该电子衍射花样标定的过程图 1 某低碳钢基体铁素体相的电子衍射花样答：一般，主要有以下几种方法：1）当已知晶体结构时，有依据面间距和面夹角的尝试校核法；依据衍射斑2点的矢径比值或N值序列的R 比值法2）未知晶体结构时，可依据系列衍射斑点运算的面间距来查卡片的方法；3）标准花样对比法4）依据衍射斑点特点平行四边形的查表方法过程与步骤：JCPD（S PD F）(1) 图）测量靠近中心斑点的几个衍射斑点至中心斑点距离R1，R2，R3，R4....（见(2) 依据衍射基本公式1dR L求出相应的晶面间距d1，d2，d3 ，d4 ....(3) 由于晶体结构是已知的，某一d 值即为该晶体某一晶面族的晶面间距，故可依据d 值定出相应的晶面族指数依次类推；{hkl} ，即由d1查出{h1k1l1} ，由d2查出{h2k2l2} ，一，已知晶体结构衍射花样的标定尝试 - 核算（校核）法测量靠近中心斑点的几个衍射1. 1) 斑点至中心斑点距离 R 1， R 2，R 3， R 4 ...（. 见图）依据衍射基本公式2) 1R L (4) 测d 定各衍射斑点之间的夹(5) 打算离开中心斑点最近衍射斑点的指数；如 R 1 最短，就相应斑点的指数应求出相应的晶面间距 d 1， d 2， d 3，d 4为{h 1k 1l 1} 面族中的一个； .... 对于 h ，k ，l 三个指数中有两个相等的晶面族（例如 {112} ），就有 24 种标由于晶体结构法是；已知的，某一 d 值即为该晶体某一晶面族 3) 的晶面间距，故可根两据个指数d 值相定等，出另相一应指的数晶为面族0 指的晶数面族（例{110} ）有 12 种标法； ，即由 d 1查出三个{h 指1k 数1l 相1等} ，的由晶面d 2族查（出如{h {21k 121l }2}），有依8次种类标法；两个指数为 0 的晶面族有 6 种标法，因此，第一个指数可以是等价晶面中的{hkl} 推； 任意一个；(6) 打算其次个斑点的指数；其次个斑点的指数不能任选， 由于它和第 1 个斑点之间的夹角必需符合夹角 公式；对立方晶系而言，夹角公式为h 1 h 2 k 1 k 1k 2 l 1l 2cos 2 2 2 22 2h 1 l 1 h 2 k 2 l 27) 打算了两个斑点后，其它斑点可以依据矢量运算求得打算了两个斑点后，其它斑点可以依据矢量运算求得 R 3 R 1 R R 3 R 1 R 2即h 3 = h 1 + h 2 k3 = k 1 + k 2 L 3 = L 1 + L 2即 h = h 1 + h k = k + k L = L 1 + L 3 2 3 1 2 3 2依据晶带8)定律求零层倒易截面的法线方向，即晶带轴的指数 依据晶带定律求零层倒易截面的法线方向，即晶带轴的指数. [uvw] g g [ uvw] g h g 1k1h l 1k l 2 2 h k l h 2k 2 l 21 1 1 u v wh 1 k 1 l 1 h 1 k 1 l 1h 2 k 2 l 2 h 2 k 2 l 2材料结构分析试题2（参考答案）一，基本概念题（共8 题，每题7 分）1．试验中挑选X射线管以及滤波片的原就是什么？已知一个以Fe为主要成分的样品，试挑选合适的X 射线管和合适的滤波片？答：试验中挑选X 射线管的原就是为防止或削减产生荧光辐射，应当防止使用比样品中主元素的原子序数大2~6（特殊是2）的材料作靶材的X 射线管；挑选滤波片的原就是X 射线分析中，在X 射线管与样品之间一个滤波片，以滤掉Kβ线；滤波片的材料依靶的材料而定，一般采纳比靶材的原子序数小1或2 的材料；分析以铁为主的样品，应当选用Co或Fe 靶的X射线管，它们的分别相应选择Fe 和Mn为滤波片；2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）；答：它们的面间距从大到小按次序是：（100），（110），（111），（200），（210），（121），（220），（221），（030），（130），（311），（123）；3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？答：衍射线在空间的方位主要取决于晶体的面网间距，或者晶胞的大小；衍射线的强度主要取决于晶体中原子的种类和它们在晶胞中的相对位置；4．罗伦兹因数是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？答：罗仑兹因数是三种几何因子对衍射强度的影响，第一种几何因子表示衍射的晶粒大小对衍射强度的影响，罗仑兹其次种几何因子表示晶粒数目对衍射强度的影响，罗仑兹第三种几何因子表示衍射线位置对衍射强度的影响；5．磁透镜的像差是怎样产生的答：像差分为球差, 像散, 色差.. 如何来排除和削减像差.球差是磁透镜中心区和边沿区对电子的折射才能不同引起的. 增大透镜的激磁电流可减小球差.像散是由于电磁透镜的周向磁场不非旋转对称引起的. 可以通过引入一强度和方位都可以调剂的矫正磁场来进行补偿.色差是电子波的波长或能量发生肯定幅度的转变而造成的. 稳固加速电压和透镜电流可减小色差.6．别从原理，衍射特点及应用方面比较射在材料结构分析中的异同点；X 射线衍射和透射电镜中的电子衍答：原理: X 射线照耀晶体，电子受迫振动产生相干散射；同一原子内各电子散射波相互干涉形成原子散射波；晶体内原子呈周期排列，因而各原子散射波间也存在固定的位相关系而产生干涉作用，形成衍射；在某些方向上发生相长干涉，即特点: 1 ）电子波的波长比X 射线短得多2）电子衍射产生斑点大致分布在一个二维倒易截面内3）电子衍射中略偏离布拉格条件的电子束也能发生衍射4）电子衍射束的强度较大，拍照衍射花样时间短；应用：硬X射线适用于金属部件的无损探伤及金属物相分析，于非金属的分析；透射电镜主要用于形貌分析和电子衍射分析体结构或晶体学性质）软X 射线可用（确定微区的晶7．子束入射固体样品表面会激发哪些信号. 它们有哪些特点和用途答：主要有六种：.1) 背散射电子: 能量高；来自样品表面几百nm深度范畴；其产额随原子序数增大而增多. 用作形貌分析，成分分析以及结构分析；2) 二次电子: 能量较低；来自表层感；5—10nm深度范畴；对样品表面化状态特别敏不能进行成分分析. 主要用于分析样品表面形貌；3) 吸取电子: 其衬度恰好和SE或BE信号调制图像衬度相反互补；; 与背散射电子的衬度吸取电子能产生原子序数衬度，即可用来进行定性的微区成分分析4) 透射电子：透射电子信号由微区的厚度，成分和晶体结构打算分分析；.. 可进行微区成5) 特点X 射线: 用特点值进行成分分析，来自样品较深的区域6) 俄歇电子: 各元素的俄歇电子能量值很低；适合做表面分析；来自样品表面1—2nm范畴；它8．为波谱仪和能谱仪？说明其工作的三种基本方式，并比较波谱仪和能谱仪的优缺点；答：波谱仪：用来检测X 射线的特点波长的仪器能谱仪：用来检测X 射线的特点能量的仪器优点:1 ）能谱仪探测X 射线的效率高；2）在同一时间对分析点内全部元素X 射线光子的能量进行测定和计数，在几分钟内可得到定性分析结果，而波谱仪只能逐个测量每种元素特点波长；3）结构简洁，稳固性和重现性都很好4）不必聚焦，对样品表面无特殊要求，适于粗糙表面分析；缺点：1）辨论率低.2）能谱仪只能分析原子序数大于到92 间的全部元素；11 的元素；而波谱仪可测定原子序数从43）能谱仪的Si(Li) 二，综合分析题（共探头必需保持在低温态，因此必需时时用液氮冷却；4 题，每题11 分）1．试比较衍射仪法与德拜法的优缺点？答：与照相法相比，衍射仪法在一些方面具有明显不同的特点，优缺点；也正好是它的（1）简便快速：衍射仪法都采纳自动记录，不需底片安装，冲洗，晾干等手续；可在强度分布曲线图上直接测量2θ和I 值，比在底片上测量便利得多；衍射仪法扫描所需的时间短于照相曝光时间；一个物相分析样品只需约15 分钟即可扫描完毕；此外，衍射仪仍可以依据需要有挑选地扫描某个小范畴，可大大缩短扫描时间；（2）辨论才能强：由于测角仪圆半径一般为185mm 远大于德拜相机的半径（m），因而衍射法的辨论才能比照相法强得多；如当用CuKa 辐射时，从2θ30o 左右开头，Kα双重线即能分开；而在德拜照相中2θ小于90°时K双重线不能分开；（3）直接获得强度数据：不仅可以得出相对强度，仍可测定确定强度；由照相底片上直接得到的是黑度，需要换算后才得出强度，而且不行能获得确定强度值；（4）低角度区的2θ测量范畴大：测角仪在接近2θ= 0°邻近的禁区范畴要比照相机的盲区小；一般测角仪的禁区范畴约为2θ＜3°（假如使用小角散射测角仪就更可小到2θ＝0.5～0.6°），而直径57．3mm 的德拜相机的盲区，一般为2θ＞8°；这相当于使用CuKα辐射时，衍射仪可以测得面网间距d 最大达3nmA 的反射（用小角散射测角仪可达1000nm），而一般德拜相机只能记录d值在1nm 以内的反射；（5）样品用量大：衍射仪法所需的样品数量比常用的德拜照相法要多得多；后者一般有5～10mg 样品就足够了，最少甚至可以少到不足lmg；在衍射仪法中，假如要求能够产生最大的衍射强度，一般约需有以上的样品；即使采纳薄层样品，样品需要量也在100mg 左右；（6）设备较复杂，成本高；明显，与照相法相比，衍射仪有较多的优点，突出的是简便快速和精确度高，而且随着电子运算机协作衍射仪自动处理结果的技术日益普及，这方面的优点将更为突出；所以衍射仪技术目前已为国内外所广泛使用；但是它并不能完全取代照相法；特殊是它所需样品的数量很少，这是一般的衍射仪法远不能及的；2．试述X 射线衍射单物相定性基本原理及其分析步骤？答：X 射线物相分析的基本原理是每一种结晶物质都有自己特殊的晶体结构，即特定点阵类型，晶胞大小，原子的数目和原子在晶胞中的排列等；因此，从布拉格公式和强度公式知道，当X 射线通过晶体时，每一种结晶物质都有自己特殊的衍射花样，衍射花样的特点可以用各个反射晶面的晶面间距值 d 和反射线的强度I 来表征；其中晶面网间距值 d 与晶胞的外形和大小有关，相对强度I 就与质点的种类及其在晶胞中的位置有关；通过与物相衍射分析标准数据比较鉴定物相；单相物质定性分析的基本步骤是：（1）运算或查找出衍射图谱上每根峰的（2）利用I 值最大的三根强线的对应d 值与I 值；d 值查找索引，找出基本符合的物相名称及卡片号；（3）将实测的d，I 值与卡片上的数据一一对比，如基本符合，就可定为该物相；3．扫描电镜的辨论率受哪些因素影响. 用不同的信号成像时，其辨论率有何不同. 所谓扫描电镜的辨论率是指用何种信号成像时的辨论率.答：影响因素: 电子束束斑大小, 检测信号类型, 检测部位原子序数.SE和HE信号的辨论率最高,扫描电镜的辨论率是指用BE其次,X 射线的最低. SE和HE信号成像时的辨论率.4．举例说明电子探针的三种工作方式(点，线，面)在显微成分分析中的应用；答：(1). 定点分析：将电子束固定在要分析的微区上用波谱仪分析时，转变分光晶体和探测器的位置，即可得到分析点的X 射线谱线；用能谱仪分析时，几分钟内即可直接从荧光屏元素的谱线；（或运算机）上得到微区内全部(2). 线分析：将谱仪（波，能）固定在所要测量的某一元素特点的位置把电子束沿着指定的方向作直线轨迹扫描，度分布情形；转变位置可得到另一元素的浓度分布情形；(3). 面分析：X 射线信号（波长或能量）便可得到这一元素沿直线的浓电子束在样品表面作光栅扫描，将谱仪（波，能）固定在所要测量的某一元素特点X 射线信号（波长或能量）的位置，此时，在荧光屏上得到该元素的面分布图像；转变位置可得到另一元素的浓度分布情形；法；也是用X射线调制图像的方材料结构分析试题3（参考答案）一，基本概念题（共8 题，每题7 分）2dsin θ=λ中的d，θ，λ分别表示什么？布拉格方程式有何1．布拉格方程用途？答：d HKLθ角表示拂过角或布拉格角，即入射表示HKL 晶面的面网间距，X射线或衍射线与面网间的夹角，λ表示入射X 射线的波长；该公式有二个方面用途：（1）已知晶体的 d 值；通过测量θ，求特点X 射线的λ，并通过λ判定产生特征X 射线的元素；这主要应用于X 射线荧光光谱仪和电子探针中；（2）已知入射X 射线的波长，通过测量θ，求晶面间距；并通过晶面间距，测定晶体结构或进行物相分析；2．什么叫干涉面？当波长为λ的X射线在晶体上发生衍射时，相邻两个（hkl ）晶面衍射线的波程差是多少？相邻两个HKL干涉面的波程差又是多少？答：晶面间距为d’/n，干涉指数为nh，n k，nl 的假想晶面称为干涉面；当波长为λ的X 射线照耀到晶体上发生衍射，相邻两个（hkl）晶面的波程差是nλ，相邻两个（HKL ）晶面的波程差是λ；0 3．测角仪在采集衍射图时，假如试样表面转到与入射线成 30 角，就计数管 与入射线所成角度为多少？能产生衍射的晶面， 与试样的自由表面是何种几何关 系？答：当试样表面与入射 X 射线束成 30°角时，计数管与入射 X 射线束的夹角 是 600；能产生衍射的晶面与试样的自由表面平行；4．宏观应力对 X 射线衍射花样的影响是什么？衍射仪法测定宏观应力的方法 有哪些？答：宏观应力对 X 射线衍射花样的影响是造成衍射线位移； 衍射仪法测定宏 0° -45 °法；另一种是 sin 2ψ法； 观应力的方法有两种，一种是 5．薄膜样品的基本要求是什么 . 详细工艺过程如何 . 双喷减薄与离子减薄 各适用于制备什么样品 .答：样品的基本要求：1）薄膜样品的组织结构必需和大块样品相同，在制备过程中，组织结构不变 化；2）样品相对于电子束必需有足够的透亮度3）薄膜样品应有肯定强度和刚度，在制备，夹持和操作过程中不会引起变形 和损坏；4）在样品制备过程中不答应表面产生氧化和腐蚀；样品制备的工艺过程1) 2) 3) 切薄片样品预减薄终减薄离子减薄：1）不导电的陶瓷样品2）要求质量高的金属样品3）不宜双喷电解的金属与合金样品双喷电解减薄：1）不易于腐蚀的裂纹端试样2）非粉末冶金试样3）组织中各相电解性能相差不大的材料4）不易于脆断，不能清洗的试样6．图说明衍衬成像原理，并说明什么是明场像，暗场像和中心暗场像；答：设薄膜有 A ，B 两晶粒示；B 内的某 (hkl) 晶面严格满意 Bragg 条件，或 B 晶粒内满意“双光束条件” ，就通 过(hkl)衍射使入射强度 I0 分解为 I hkl 和 IO-I hkl 两部分A 晶粒内全部晶面与 Bragg 角相差较大，不能产生衍射；在物镜背焦面上的物镜光阑， 将衍射束挡掉， 只让透射束通过光阑孔进行成 像（明场），此时，像平面上 A 和 B 晶粒的光强度或亮度不同，分别为I A I B I 0I 0 - I hklB 晶粒相对 A 晶粒的像衬度为I I A I I hklI 0B ( ) B I I A 明场成像： 只让中心透射束穿过物镜光栏形成的衍衬像称为明场镜；暗场成像：只让某一衍射束通过物镜光栏形成的衍衬像称为暗场像；中心暗场像： 入射电子束相对衍射晶面倾斜角， 此时衍射斑将移到透镜的中 心位置，该衍射束通过物镜光栏形成的衍衬像称为中心暗场成像；7．说明透射电子显微镜成像系统的主要构成，安装位置，特点及其作用； 答：主要由物镜，物镜光栏，选区光栏，中间镜和投影镜组成 .1）物镜：强励磁短焦透镜（ f=1-3mm ）,放大倍数 100—300 倍；作用：形成第一幅放大像2）物镜光栏：装在物镜背焦面，直径 20—120um ，无磁金属制成；作用： a.提高像衬度， b.减小孔经角，从而减小像差； C.进行暗场成像3）选区光栏：装在物镜像平面上，直径 作用：对样品进行微区衍射分析；20-400um ，4）中间镜：弱压短透镜，长焦，放大倍数可调剂 0— 20 倍作用 a.掌握电镜总放大倍数； B.成像 /衍射模式挑选；5）投影镜：短焦，强磁透镜，进一步放大中间镜的像；投影镜内孔径较小，使电子束进入投影镜孔径角很小；小孔径角有两个特点：a. 景深大，转变中间镜放大倍数，使总倍数变化大，也不影响图象清楚度；焦深长，放宽对荧光屏和底片平面严格位置要求；. 说明同一晶带中各晶面及其倒易矢量与8．何为晶带定理和零层倒易截面晶带轴之间的关系；答：晶体中，与某一晶向[uvw] 平行的全部晶面（HKL ）属于同一晶带，称为[uvw] 晶带，该晶向[uvw] 称为此晶带的晶带轴，它们之间存在这样的关系：H i u K i v L i w 0取某点O* 为倒易原点，就该晶带全部晶面对应的倒易矢（倒易点）将处于同一倒易平面中，这个倒易平面与Z 垂直；由正，倒空间的对应关系，与Z 垂直的倒易面为（uvw）*, 即[uvw] ⊥(uvw)* ，因此，由同晶带的晶面构成的倒易面就可以用（uvw）* 表示，且由于过原点O*，就称为0 层倒易截面（uvw）* ；二，综合及分析题（共 4 题，每题11 分）1．请说明多相混合物物相定性分析的原理与方法？答：多相分析原理是：晶体对X 射线的衍射效应是取决于它的晶体结构的，不同种类的晶体将给出不同的衍射花样；假如一个样品内包含了几种不同的物相，就各个物相仍旧保持各自特点的衍射花样不变；而整个样品的衍射花样就相当于它们的迭合，不会产生干扰；这就为我们鉴别这些混合物样品中和各个物相供应了可能；关键是如何将这几套衍射线分开；这也是多相分析的难点所在；多相定性分析方法（1）多相分析中如混合物是已知的，无非是通过X 射线衍射分析方法进行验证；在实际工作中也能常常遇到这种情形；3 条强线考虑，采纳（2）如多相混合物是未知且含量相近；就可从每个物相的单物相鉴定方法；1）从样品的衍射花样中挑选 5 相对强度最大的线来，明显，在这五条线中至少有三条是确定属于同一个物相的；因此，如在此五条线中取三条进行组合，就共可得出十组不同的组合；其中至少有一组，其三条线都是属于同一个物相的；当逐组地将每一组数据与哈氏索引中前 3 条线的数据进行对比，其中必可有一组数据与索引中的某一组数据基本相符；初步确定物相A；2）找到物相A 的相应衍射数据表，假如鉴定无误，就表中所列的数据必定可为试验数据所包含；至此，便已经鉴定出了一个物相；3）将这部分能核对上的数据，也就是属于第一个物相的数据，从整个试验数据中扣除；4）对所剩下的数。

第一章一、选择题1.用来进行晶体结构分析的X射线学分支是（）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它2. M层电子回迁到K层后，多余的能量放出的特征X射线称（）A.Kα；B. Kβ；C. Kγ；D. Lα。

3. 当X射线发生装置是Cu靶，滤波片应选（）A．C u；B. Fe；C. Ni；D. Mo。

4. 当电子把所有能量都转换为X射线时，该X射线波长称（）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生（）（多选题）A.光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）二、正误题1. 随X射线管的电压升高，λ0和λk都随之减小。

（）2. 激发限与吸收限是一回事，只是从不同角度看问题。

（）3. 经滤波后的X射线是相对的单色光。

（）4. 产生特征X射线的前提是原子内层电子被打出核外，原子处于激发状态。

（）5. 选择滤波片只要根据吸收曲线选择材料，而不需要考虑厚度。

（）三、填空题1. 当X射线管电压超过临界电压就可以产生X射线和X射线。

2. X射线与物质相互作用可以产生、、、、、、、。

3. 经过厚度为H的物质后，X射线的强度为。

4. X射线的本质既是也是，具有性。

5. 短波长的X射线称，常用于；长波长的X射线称，常用于。

习题1.X射线学有几个分支？每个分支的研究对象是什么？2.分析下列荧光辐射产生的可能性，为什么？（1）用CuKαX射线激发CuKα荧光辐射；（2）用CuKβX射线激发CuKα荧光辐射；（3）用CuKαX射线激发CuLα荧光辐射。

3.什么叫"相干散射”、"非相干散射”、"荧光辐射”、"吸收限”、"俄歇效应”、"发射谱”、"吸收谱”？4.X射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？用哪些物理量描述它？5.产生X射线需具备什么条件？6.Ⅹ射线具有波粒二象性，其微粒性和波动性分别表现在哪些现象中？7.计算当管电压为50 kv时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。

2010年秋季学期《材料分析测试方法》试卷A 命题教师卢正欣系主任审核考试形式闭卷考试类型√学位课非学位课（请打√选择)考试班级材物081~082，材化081~082，材081~084考试日期2010年12月21日考试时间2小时班级姓名学号成绩注意:1．命题时请适当留答题位置。

请用深蓝色墨水书写，字、图清晰,书写不出边框。

2．答题演草时不许使用附加纸，试卷背面可用于演草。

试卷不得拆开。

一、填空：(每题2分，共20分）1. X射线产生的三个基本条件是：、、。

2。

电子显微分析可获得材料的、_______________和方面的信息，并且可以将三者结合起来。

3。

X射线衍射的强度主要取决于_______因子、________因子、_______因子、________因子和________因子.4. 是衍射的必要条件; 是衍射的充分条件.5. 电子显微镜的分辨本领高是由于电子波的______________,其理论分辨本领是由______________和______________综合作用的结果。

6。

透射电子显微像的衬度来源于质厚衬度和衍射衬度，其中________衬度主要用于解释晶体样品，_________衬度主要用于解释非晶样品。

7。

在X射线衍射仪中，若X射线管固定，当样品转动θ角时，X射线探测器应转动______角；若样品固定，当X射线管转动θ角时，X射线探测器应转动_______角。

8。

在透射电镜中，明场（BF）像是用________光阑挡掉________束，只允许________束通过光阑成的像。

4. 在SrTiO3（立方晶系，晶格常数a=0.391nm）晶体中获得电子衍射花样如下，分别测得R1=11。

6mm，R2=16.7mm，R3=20.3mm，φ=90°。

电子衍射实验条件为：加速电压V=200KV（λ=0。

00251nm）,相机长度L=1800mm。

①确定示意图中各衍射斑点的指数h i k i l i ;②确定倒易面指数（uvw)* ;③以该晶体为标样，标定电子衍射的相机常数Lλ.（SrTiO3的d值见附录）R3 φR1R2CuK线（λ=0.1542nm)转换。

材料结构分析习题集电子显微分析部分习题习题一1．电子波有何特征？与可见光有何异同？2．分析电磁透镜对电子波的聚焦原理，说明电磁透镜的结构对聚焦能力的影响。

3．电磁透镜的像差是怎样产生的，如何来消除和减少像差？4．说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？5．电磁透镜景深和焦长主要受哪些因素影响？说明电磁透镜的景深大、焦长长、是什么因素影响的结果？6．试比较光学显微镜成像和透射电子显微镜成像的异同点？电子显微分析部分习题习题二1．透射电镜主要由几大系统构成？各系统之间关系如何？2．照明系统的作用是什么？它应满足什么要求？3．分别说明成像操作与衍射操作时各级透镜（像平面与物平面）之间的相对位置关系，并画出光路图。

4．成像系统的主要构成及其特点是什么？5．样品台的结构与功能如何？它应满足什么要求？6．透射电镜中有哪些主要光阑，在什么位置？其作用如何？7．点分辨率和晶格分辨率有何不同？同一电镜的这两种分辨率哪个高？为什么？8．复型样品在透射电镜下的衬度是如何形成的？9．说明如何用透射电镜观察超细粉末的尺寸和形态？如何制备样品？材料现代分析方法习题集X射线衍射分析习题习题一1．名词解释：相干散射（汤姆逊散射）、不相干散射（康普顿散射）、荧光辐射、俄歇效应、吸收限、俄歇效应。

2．在原子序24（Cr）到74（W）之间选择7种元素，根据它们的特征谱波长（Kα1），用图解法验证莫塞莱定律。

3．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？4．讨论下列各组概念中二者之间的关系：1）同一物质的吸收谱和发射谱；2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。

5．为使Cu靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

6．画出MoKα辐射的透射系数（I/I0）-铅板厚度（t）的关系曲线（t取0~1mm）。

7．欲用Mo靶X射线管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？8．X射线的本质是什么？9．如何选用滤波片的材料？如何选用X射线管的材料？10．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片。

《材料分析方法》模拟试卷五一、基本概念题（共8题，每题7分）1．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？2．证明（011-）、（121-）、（213-）、（0-11）、（1-32）晶面属于[111]晶带。

3．当X射线在原子例上发射时，相邻原子散射线在某个方向上的波程差若不为波长的整数倍，则此方向上必然不存在放射，为什么？4．某一粉末相上背射区线条与透射区线条比较起来，其θ较高抑或较低？相应的d较大还是较小？5．已知Cu3Au为面心立方结构，可以以有序和无序两种结构存在，请画出其有序和无序结构[001]晶带的电子衍射花样，并标定出其指数。

6．（1）试说明电子束入射固体样品表面激发的主要信号、主要特点和用途。

（2）扫描电镜的分辨率受哪些因素影响? 给出典型信号成像的分辨率，并说明原因。

（3）二次电子（SE）信号主要用于分析样品表面形貌，说明其衬度形成原理。

（4）用二次电子像和背散射电子像在显示表面形貌衬度时有何相同与不同之处?7．何为偏离参量S？试分别画出s+g = s-g ，s+g = 0以及s+g > 0时产生电子衍射的厄瓦尔德球构图。

8．请说明孪晶的一般衬度特征。

二、综合及分析题（共4题，每题11分）1．试从入射光束、样品形状、成相原理、衍射线记录、衍射花样、样品吸收与衍射强度（公式）、衍射装备及应用等方面比较衍射仪法与德拜的异同点。

2．试述X射线衍射物相分析步骤？及其鉴定时应注意问题？3．菊池线产生的原因是什么？表现出什么样的几何特征？请画出不同取向条件下发生菊池线衍射和斑点衍射的厄瓦尔德球构图，以及菊池线对与衍射斑点的相对位置图。

4．已知衍衬动力学理论的衍射强度表达式为()()222sin eff eff gD s ts I ππξπ⎪⎪⎭⎫ ⎝⎛= I I T D =-1 式中，22-+=g eff s s ξ，其中s 为偏移参量，ξg 为消光距离，请讨论等厚消光与等倾消光现象，并与运动学理论比较。

材料现代分析方法试题5（参考答案）一、基本概念题（共10题，每题5分）1．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？答：1.5kW/35kV=0.043A2．证明（）、（）、（）、（01）、（12）晶面属于[111]晶带。

答：根据晶带定律公式Hu+Kv+Lw=0计算（）晶面：1×1+1×+0×1=1—1+0=0（）晶面：1×1+1×+1×1=1—2+1=0（）晶面：×1+2×1+1×1=（—3）+2+1=0（01）晶面：0×1+×1+1×1=0+（—1）+1=0（12）晶面：1×1+×1+1×2=1+（—3）+2=0因此，经上五个晶面属于[111]晶带。

3．当X射线在原子例上发射时，相邻原子散射线在某个方向上的波程差若不为波长的整数倍，则此方向上必然不存在放射，为什么？答：因为X射线在原子上发射的强度非常弱，需通过波程差为波长的整数倍而产生干涉加强后才可能有反射线存在，而干涉加强的条件之一必须存在波程差，且波程差需等于其波长的整数倍，不为波长的整数倍方向上必然不存在反射。

4．某一粉末相上背射区线条与透射区线条比较起来，其θ较高抑或较低？相应的d较大还是较小？答：背射区线条与透射区线条比较θ较高，d较小。

产生衍射线必须符合布拉格方程2dsinθ=λ，对于背射区属于2θ高角度区，根据d=λ/2sinθ，θ越大d越小。

5．已知Cu3Au为面心立方结构，可以以有序和无序两种结构存在，请画出其有序和无序结构[001]晶带的电子衍射花样，并标定出其指数。

答：如图所示：6．（1）试说明电子束入射固体样品表面激发的主要信号、主要特点和用途。

（2）扫描电镜的分辨率受哪些因素影响? 给出典型信号成像的分辨率，并说明原因。

（3）二次电子（SE）信号主要用于分析样品表面形貌，说明其衬度形成原理。

2010年秋季学期《材料分析测试方法》试卷A 命题教师卢正欣系主任审核考试形式闭卷考试类型√学位课非学位课（请打√选择）考试班级材物081~082，材化081~082，材081~084考试日期2010年12月21日考试时间2小时班级姓名学号成绩注意：1．命题时请适当留答题位置。

请用深蓝色墨水书写，字、图清晰，书写不出边框。

2．答题演草时不许使用附加纸，试卷背面可用于演草。

试卷不得拆开。

一、填空：（每题2分，共20分）1. X射线产生的三个基本条件是：、、。

2. 电子显微分析可获得材料的、_______________和方面的信息，并且可以将三者结合起来。

3. X射线衍射的强度主要取决于_______因子、________因子、_______因子、________因子和________因子。

4. 是衍射的必要条件；是衍射的充分条件。

5. 电子显微镜的分辨本领高是由于电子波的______________，其理论分辨本领是由______________和______________综合作用的结果。

6. 透射电子显微像的衬度来源于质厚衬度和衍射衬度，其中________衬度主要用于解释晶体样品，_________衬度主要用于解释非晶样品。

7. 在X射线衍射仪中，若X射线管固定，当样品转动θ角时，X射线探测器应转动______角；若样品固定，当X射线管转动θ角时，X射线探测器应转动_______角。

8. 在透射电镜中, 明场（BF）像是用________光阑挡掉________束，只允许________束通过光阑成的像。

4. 在SrTiO3（立方晶系，晶格常数a=0.391nm）晶体中获得电子衍射花样如下，分别测得R1=11.6mm，R2=16.7mm，R3=20.3mm，φ=90°。

电子衍射实验条件为：加速电压V=200KV（λ=0.00251nm），相机长度L=1800mm。

①确定示意图中各衍射斑点的指数h i k i l i ；②确定倒易面指数(uvw)* ；③以该晶体为标样，标定电子衍射的相机常数Lλ。

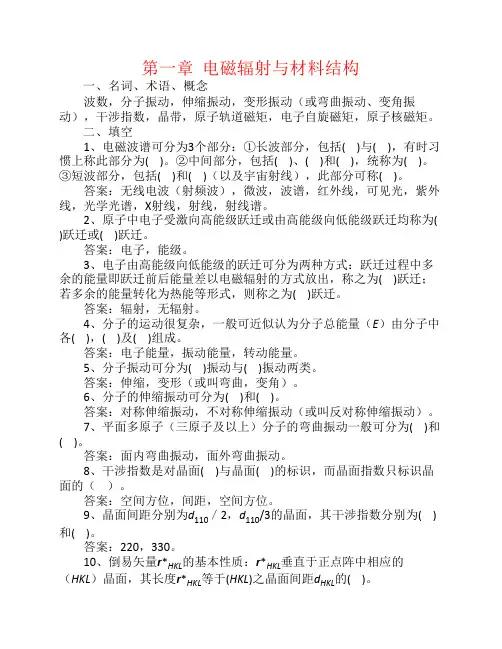

第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括( )与( )，有时习惯上称此部分为( )。

②中间部分，包括( )、( )和( )，统称为( )。

③短波部分，包括( )和( )（以及宇宙射线），此部分可称( )。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，X射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为( )跃迁或( )跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为( )跃迁；若多余的能量转化为热能等形式，则称之为( )跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各( )，( )及( )组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为( )振动与( )振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为( )和( )。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为( )和( )。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面( )与晶面( )的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为( )和( )。

答案：220，330。

10、倒易矢量r*HKL的基本性质：r*HKL垂直于正点阵中相应的（HKL）晶面，其长度r*HKL等于(HKL)之晶面间距d HKL的( )。

答案：倒数（或1/d HKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r*220（）于正点阵中的（220）面，长度r*220=（）。

公务员考试资料分析试题(1)根据下列文字材料回答1-5题。

最新统计数字显示，截至2000年底，全国党员总数已达6451万名，占全国人口总数的5.2％；女党员1119万名，占党员总数的17.4％；少数民族党员401.1万名，占党员总数的6.2％。

党员队伍结构不断改善，分布状况更趋合理。

目前全国35岁以下的党员有1439.1万名，占党员总数的22.3％。

党员队伍中具有高中以上学历的3237.4万名，占党员总数的50.2％。

其中，大学本、专科学历1319.3万名，占20.5％；研究生学历41.1万名，占0.6％。

2000年底，党员队伍中有工人、农牧渔民3166万名，占党员总数的49.1％；各类专业技术人员776.3万名；机关干部592.3万名；事业、企业单位管理人员618.2万名。

据介绍，近年来，全国发展党员数量保持均衡，1990年至2000年，全国共发展党员2175.9万名，平均每年发展党员197.8万名；新党员的构成、分布明显改善，去年全国发展的党员中，35岁以下青年占73.95％，生产、工作一线的党员约占50％；同时女党员在党员队伍中所占比例明显增长，1995年全国发展女党员数占新党员总数的20.9％，2000年达到26.7％。

入党积极分子队伍不断壮大，到2000年底，全国共有入党申请人1395.4万名，入党积极分子764.6万名，分别比10年前增加了315.2万名和211.6万名。

1．截至2000年底，我国男性党员人数为：A．5332万 B. 1439万C、6451万 D．3794万2．2000年底党员队伍中，具有大学本、专科学历以上的党员约有：A．3237.4万 B．2157.2万C．1360.4万D．784.8万3．2000年底事业企业单位管理人员中的党员人数占全国党员总数的比例约为：A．9.2％ B．9.6％C．9.3％D．9.8％4．2000年全国新发展的女党员占新党员总数的比例与1995年相比，高出了几个百分点：A、5.6B、7.2C、6.4D、5.85．1990年底全国共有入党申请人和入党积极分子各多少人：A．1080.2万627.8万B．897.6万627.8万C．1080.2万553万 D．897.6万553万公务员考试资料分析试题(2)2009-12-11 安徽公务员考试网根据下列图表回答11—14题。

材料分析试题汇总及答案物相：物质中具有特定的物理化学性质的相连续X射线：强度随波长连续变化的谱线特征X射线：在连续谱的某些特定位置上出现的⼀系列强度很⾼。

波长范围很窄得线，称为特征X射线短波限：X射线管不同管电压下的连续谱存在的⼀个最短波长值相⼲散射：再辐射的光量⼦频率和被吸收的光量⼦频率准确相等的散射。

⾮相⼲散射：在偏离原射束⽅向上的波长变长的散射。

光电效应：在光线照射在⾦属表⾯是，⾦属中有电⼦逸出的现象。

衍射⾓：发⽣衍射时，衍射线⽅向上与⼊射线⽅向的夹⾓。

⼲涉⾯：晶⾯间距为d HKL/n、⼲涉指数为nh、 nk、 nl的假想晶⾯称为⼲涉⾯俄歇效应：原⼦中⼀个k层电⼦被⼊射光量⼦击出后，L层⼀个电⼦跃⼊k层填补空位，此时多余的能量不以辐射X光量⼦的⽅式放出，⽽是另⼀个L层电⼦获得能量跃出吸收体，这样的⼀个K层空位被两个L层空位代替的过程。

系统消光：因原⼦位置和种类不同⽽引起的某些⽅向上衍射线消失的现象叫系统消光结构因数：表征单胞的衍射强度反映单胞中原⼦种类，原⼦数⽬及原⼦位置对（HKL）晶⾯衍射⽅向上衍射强度的影响的因数。

景深：透镜物平⾯允许的轴向偏差。

焦长：透镜像平⾯允许的轴向偏差。

晶带定理:零层倒易⾯上的各倒易⽮量都和晶带轴r=[kvw]垂直，故有g=0 即hu+kv+lw=0hkl衍射衬度：由于样品中不同位向的晶体的衍射条件（位向）不同⽽造成的衬度差别。

明场成像：让透射束通过物镜光阑⽽把衍射束挡掉得到图像衬度的⽅法。

暗场成像：把⼊射电⼦束⽅向倾斜2θ⾓度（通过照明系统的倾斜来实现），使B晶粒的(-h –k -l）晶⾯组处于强烈衍射的位向，⽽物镜光阑仍在光轴位置。

此时只有B晶粒的-h –k –l 衍射束正好通过光阑孔，⽽透射束被挡掉。

双光束条件：晶体衍射时通常有多组晶⾯满⾜布拉格条件，在物镜背焦⾯形成多个衍射斑点若转动晶体使某⼀晶⾯组（hkl）精确满⾜布拉格条件，⽽其他晶⾯组都偏离较多，此时所得衍射谱除中⼼有⼀个很亮的透射斑之外，还有⼀个很亮的（hkl）衍射斑，⽽其他衍射斑都很弱这种衍射条件称为“双光束条件”⼆次电⼦：在⼊射电⼦束作⽤下被轰击出来并离开样品表⾯的样品原⼦的核外电⼦。

材料分析方法试题及答案一、选择题1. 以下哪种材料分析方法可以提供材料的化学成分信息？A. 显微镜分析B. X射线衍射分析C. 扫描电子显微镜（SEM）D. 质谱分析2. 扫描电子显微镜（SEM）的主要优势是什么？A. 高分辨率成像B. 能够提供化学成分分析C. 能够观察材料的微观结构D. 所有选项都正确二、填空题3. 透射电子显微镜（TEM）可以观察到材料的________结构，通常用于研究材料的________。

4. X射线荧光光谱分析（XRF）是一种________分析方法，常用于快速无损地检测材料的________。

三、简答题5. 简述原子力显微镜（AFM）的工作原理及其在材料分析中的应用。

四、计算题6. 假设你有一个材料样品，其质量为100克，通过X射线衍射分析得知，样品中含有10%的铁（Fe），5%的铝（Al）和85%的硅（Si）。

请计算样品中铁、铝和硅的质量分别是多少克？五、论述题7. 论述不同材料分析方法的优缺点，并给出一个实际应用场景，说明如何选择适合的分析方法。

参考答案：一、选择题1. D. 质谱分析2. A. 高分辨率成像二、填空题3. 微观；晶体缺陷4. 元素；元素成分三、简答题5. 原子力显微镜（AFM）的工作原理是通过一个非常尖锐的探针扫描样品表面，探针与样品表面之间的相互作用力（通常是范德华力）会导致探针的微小位移。

这些位移通过激光反射测量，从而获得样品表面的三维形貌图。

AFM在材料分析中的应用包括但不限于表面粗糙度测量、纳米尺度的表面形貌分析以及材料的机械性质研究。

四、计算题6. 铁的质量：100克× 10% = 10克铝的质量：100克× 5% = 5克硅的质量：100克× 85% = 85克五、论述题7. 不同材料分析方法的优缺点如下：- 显微镜分析：优点是操作简单，能够直观观察材料的宏观结构；缺点是分辨率有限，无法提供化学成分信息。

材料分析测试方法试题及答案第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括()与()，有时习惯上称此部分为()。

②中间部分，包括()、()和()，统称为()。

③短波部分，包括()和()（以及宇宙射线），此部分可称()。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，某射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为()跃迁或()跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为()跃迁；若多余的能量转化为热能等形式，则称之为()跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各()，()及()组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为()振动与()振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为()和()。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为()和()。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面()与晶面()的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为()和()。

答案：220，330。

10、倒易矢量r某HKL的基本性质：r某HKL垂直于正点阵中相应的（HKL）晶面，其长度r某HKL等于(HKL)之晶面间距dHKL的()。

答案：倒数（或1/dHKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r某220（）于正点阵中的（220）面，长度r某220=（）。

上海理工大学研究生试题2013 / 2014 学年第二学期课程名称：现代材料分析技术教师签章：年月日教研室主任审查意见：签章：年月日1.编号栏由研究生部填写。

上海理工大学研究生课程试题*2013 /2014 学年第学期考试课程现代材料分析技术学号姓名得分1.试述原子散射因数f和结构因数F HKL2的物理意义，结构因数和哪些因素有关系？答：原子散射因数:f=A a/A e=一个原子所有电子相干散射波的合成振幅/一个电子相干散射波的振幅，它反映的是一个原子中所有电子散射波的合成振幅。

结构因数：式中结构振幅F HKL=A b/A e=一个晶胞的相干散射振幅/一个电子的相干散射振幅。

结构因数表征了单胞的衍射强度，反映了单胞中原子种类，原子数目，位置对（HKL）晶面方向上衍射强度的影响。

结构因数只与原子的种类以及在单胞中的位置有关，而不受单胞的形状和大小的影响。

2.分析电子衍射和X射线衍射有何异同？*注：考题全部写在框内，不要超出边界。

内容一律用黑色墨水书写或计算机打印，以便复印。

3.试计算简单晶胞和底心立方晶胞的结构因子，并分析其消光情况。

4. 分别计算体心立方晶胞和面心立方晶胞的结构因子。

5.体心立方晶体点阵常数a=0.2866nm，用波长λ=0.2291nm照射，试计算(110)、(200)及(211)晶面可能发生的衍射角。

6.试计算出金刚石晶体的消光规律（F2的表达式）。

该晶体为立方晶体，单胞中有8个C原子分别位于以下位置：解：7.CuKα射线的波长为0.154nm，用它照射铜样品，已知铜的点阵常数a=0.361nm，试用布拉格方程求（200）面反射的θ角。

8.已知衍射峰积分宽度为β=0.25度，X射线波长λ=0.154nm，布拉格角=19.23°，试根据谢乐公式计算亚晶粒尺寸。

[假定cos(19.23)≈0.94，计算结果取整数]9. CuKα辐射（λ=0.154nm）照射银（f.c.c）样品，测得第一衍射峰位置2θ=38°，试求银的点阵常数。

现代材料分析测试题答案一、选择题1. 材料的力学性能主要包括哪些方面？A. 硬度和韧性B. 强度和塑性C. 韧性和导电性D. 硬度和导热性答案：B2. 扫描电子显微镜（SEM）的主要优点是什么？A. 可以观察活细胞B. 可以获得元素的化学成分信息C. 可以进行大范围的形貌观察D. 分辨率高于透射电子显微镜答案：B3. 差示扫描量热法（DSC）主要用于测量材料的哪些特性？A. 热导率和比热容B. 相变温度和焓变C. 热膨胀系数和热稳定性D. 热分解温度和质量损失答案：B4. X射线衍射（XRD）技术主要用于分析材料的哪些方面？A. 晶体结构和晶格常数B. 表面形貌和元素分布C. 化学成分和热性能D. 力学性能和电学性能答案：A5. 拉曼光谱是一种非破坏性的分析手段，它主要用于分析材料的哪些特性？A. 晶体缺陷和杂质含量B. 分子结构和化学键振动C. 热稳定性和耐腐蚀性D. 电导率和磁性质答案：B二、填空题1. 材料的硬度是指材料抵抗__________的能力，而韧性是指材料在受到冲击或载荷作用时抵抗__________的能力。

答案：硬度；断裂2. 原子力显微镜（AFM）能够达到的横向分辨率可以达到__________，这使得它能够观察到单个原子或分子的结构。

答案：纳米级3. 动态机械分析（DMA）是一种用于测量材料在动态载荷下的__________和__________的分析技术。

答案：模量；阻尼4. 红外光谱（FTIR）可以用于分析材料中的__________和__________，从而获得材料的化学组成和结构信息。

答案：官能团；化学键5. 紫外-可见光谱（UV-Vis）主要用于分析材料的__________和__________，这对于研究材料的光学性质非常重要。

答案：吸收光谱；反射光谱三、简答题1. 简述材料的疲劳性能及其对工程应用的重要性。

答：材料的疲劳性能是指材料在循环载荷作用下抵抗裂纹形成和扩展的能力。

高考语文试卷试题结构分析（含答案）下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!专业课原理概述部分一、选择题1. 下列哪个选项不是高考语文试卷试题结构的一部分？( )A. 古诗文阅读B. 现代文阅读C. 数学逻辑题D. 作文2. 高考语文试卷中，哪个部分通常占据最大比重？( )A. 选择题B. 填空题C. 阅读理解D. 作文3. 在高考语文试卷中，以下哪个不是文言文阅读的考查内容？( )A. 文言文翻译B. 文言文断句C. 文言文背诵D. 文言文词语理解4. 高考语文试卷的现代文阅读部分通常包括哪几个方面？( )A. 说明文阅读、议论文阅读B. 记叙文阅读、议论文阅读C. 说明文阅读、小说阅读D. 记叙文阅读、小说阅读5. 高考语文试卷的作文部分，一般要求学生在多少时间内完成？( )A. 30分钟B. 40分钟C. 60分钟D. 90分钟二、判断题1. 高考语文试卷中，古诗文的考查通常包括背诵和理解两个部分。

一、单项选择题（每题 2 分，共 10 分）1．成分和价键分析手段包括【 b 】（a）WDS、能谱仪（EDS）和 XRD （b）WDS、EDS 和 XPS（c）TEM、WDS 和 XPS （d）XRD、FTIR 和 Raman2．分子结构分析手段包括【 a 】（a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b）NMR、FTIR 和 WDS（c）SEM、TEM 和 STEM（扫描透射电镜）（d） XRD、FTIR 和 Raman3．表面形貌分析的手段包括【 d 】（a）X 射线衍射（XRD）和扫描电镜（SEM） (b) SEM 和透射电镜（TEM）(c) 波谱仪（WDS）和 X 射线光电子谱仪（XPS） (d) 扫描隧道显微镜（STM）和SEM4．透射电镜的两种主要功能：【 b 】（a）表面形貌和晶体结构（b）内部组织和晶体结构（c）表面形貌和成分价键（d）内部组织和成分价键5．下列谱图所代表的化合物中含有的基团包括：【 c 】（a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2,(c) –C-H、和-C=C- (d) –C-H、和 CO二、判断题（正确的打√，错误的打×，每题 2 分，共 10 分）1．透射电镜图像的衬度与样品成分无关。

（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。

（√）3．透镜的数值孔径与折射率有关。

（√）4．放大倍数是判断显微镜性能的根本指标。

（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角速度的二倍。

（√）三、简答题（每题 5 分，共 25 分）1. 扫描电镜的分辨率和哪些因素有关？为什么?和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。

束斑尺寸越小，产生信号的区域也小，分辨率就高。

2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？范德华力和毛细力。

精心整理第一章1、名词解释：（1）物相:在体系内部物理性质和化学性质完全均匀的一部分称为“相”。

在这里，更明白的表述是：成分和结构完全相同的部分才称为同一个相。

（2）K系辐射:处于激发状态的原子有自发回到稳定状态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量的降低。

原子从高能态变成低能态时，多出的能量以X射线形式辐射出来。

当K电子被打出K层时，原子处于K激发状态，此时外层如L、M、N……层的电子将填充K层空位，产生K系辐射。

（3）相干散射:由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件（4）非相干散射:X射线经束缚力不大的电子（如轻原子中的电子）或自由电子散射后，可以得到波长比入射X射线长的X射线，且波长随散射方向不同而改变。

（5）X射线激（6）λK（7）★K电层的电子，2、特征X34、x第二章1.2311），（（10034关系：z第三章1入射X德拜法:通过进光管限制入射线的发散度。

试样形状：衍射仪法为平板状，德拜法为细圆柱状。

试样吸收：衍射仪法吸收时间短，德拜法时间长。

记录方式：衍射仪法采用计数率仪作图，德拜法采用环带形底片成相，而且它们的强度（I）对（2?）的分布曲线也不同。

2．用直径5.73cm的德拜相机能使Cukα双重线分离开的最小角是多少？（衍射线宽为0.03cm，分离开即是要使双重线间隔达到线宽的两倍）。

3．试述x射线衍射物相分析步骤？及其鉴定时应注意问题？步骤：（1）计算或查找出衍射图谱上每根峰的d值和i值（2）利用i值最大的三根强线的对应d值查找索引，找出基本符合的物相名称及卡片号。

（3）将实测的d、i值与卡片上的数据一一对照，若基本符合，就可以定为该物相。

注意问题：（1）d的数据比i/i0数据重要（2）低角度线的数据比高角度线的数据重要（3）强线比弱线重要，特别要重视d值大的强线（4）应重视特征线（5）应尽可能地先利用其他分析、鉴定手段，初步确定出样品可能是什么物相，将它局限于一定的范围内。
