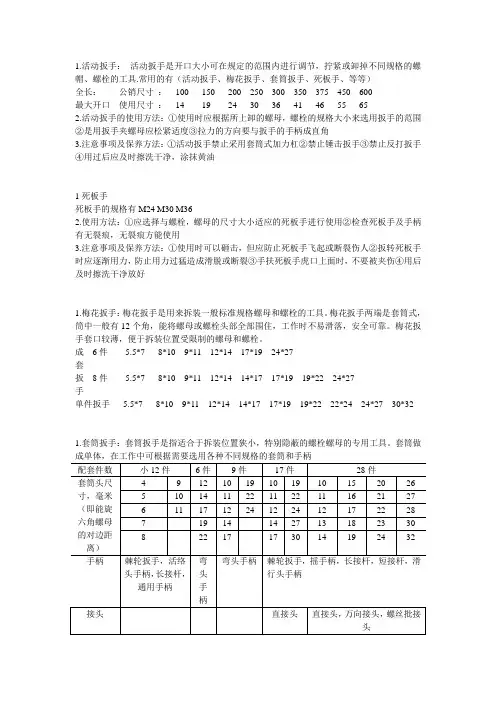

1.活动扳手:活动扳手是开口大小可在规定的范围内进行调节,拧紧或卸掉不同规格的螺帽、螺栓的工具.常用的有(活动扳手、梅花扳手、套筒扳手、死板手、等等)全长:公销尺寸:100 150 200 250 300 350 375 450 600最大开口使用尺寸:14 19 24 30 36 41 46 55 652.活动扳手的使用方法:①使用时应根据所上卸的螺母,螺栓的规格大小来选用扳手的范围②是用扳手夹螺母应松紧适度③拉力的方向要与扳手的手柄成直角3.注意事项及保养方法:①活动扳手禁止采用套筒式加力杠②禁止锤击扳手③禁止反打扳手④用过后应及时擦洗干净,涂抹黄油1死板手死板手的规格有M24 M30 M362.使用方法:①应选择与螺栓,螺母的尺寸大小适应的死板手进行使用②检查死板手及手柄有无裂痕,无裂痕方能使用3.注意事项及保养方法:①使用时可以砸击,但应防止死板手飞起或断裂伤人②扳转死板手时应逐渐用力,防止用力过猛造成滑脱或断裂③手扶死板手虎口上面时,不要被夹伤④用后及时擦洗干净放好1.梅花扳手:梅花扳手是用来拆装一般标准规格螺母和螺栓的工具。
梅花扳手两端是套筒式,筒中一般有12个角,能将螺母或螺栓头部全部围住,工作时不易滑落,安全可靠。
梅花扳手套口较薄,便于拆装位置受限制的螺母和螺栓。
成6件 5.5*7 8*10 9*11 12*14 17*19 24*27套扳8件 5.5*7 8*10 9*11 12*14 14*17 17*19 19*22 24*27手单件扳手 5.5*7 8*10 9*11 12*14 14*17 17*19 19*22 22*24 24*27 30*321.套筒扳手:套筒扳手是指适合于拆装位置狭小,特别隐蔽的螺栓螺母的专用工具。
套筒做成单体,在工作中可根据需要选用各种不同规格的套筒和手柄1.手钢锯:手钢锯是由锯弓和锯条两部分组成的锯割金属的工具①锯弓是张紧锯条的,分为固定式和可调式两种②锯条长度以两端孔眼之间的距离计算,常用的锯条规格是300毫米。

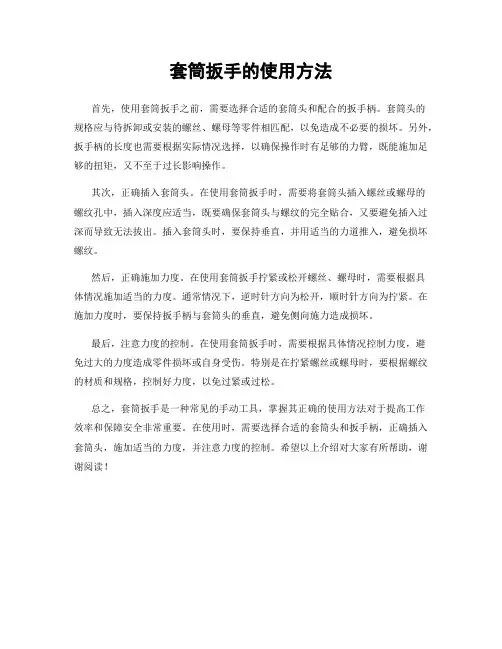

套筒扳手的使用方法
首先,使用套筒扳手之前,需要选择合适的套筒头和配合的扳手柄。
套筒头的
规格应与待拆卸或安装的螺丝、螺母等零件相匹配,以免造成不必要的损坏。
另外,扳手柄的长度也需要根据实际情况选择,以确保操作时有足够的力臂,既能施加足够的扭矩,又不至于过长影响操作。
其次,正确插入套筒头。
在使用套筒扳手时,需要将套筒头插入螺丝或螺母的
螺纹孔中,插入深度应适当,既要确保套筒头与螺纹的完全贴合,又要避免插入过深而导致无法拔出。
插入套筒头时,要保持垂直,并用适当的力道推入,避免损坏螺纹。
然后,正确施加力度。
在使用套筒扳手拧紧或松开螺丝、螺母时,需要根据具
体情况施加适当的力度。
通常情况下,逆时针方向为松开,顺时针方向为拧紧。
在施加力度时,要保持扳手柄与套筒头的垂直,避免侧向施力造成损坏。
最后,注意力度的控制。
在使用套筒扳手时,需要根据具体情况控制力度,避
免过大的力度造成零件损坏或自身受伤。
特别是在拧紧螺丝或螺母时,要根据螺纹的材质和规格,控制好力度,以免过紧或过松。
总之,套筒扳手是一种常见的手动工具,掌握其正确的使用方法对于提高工作
效率和保障安全非常重要。
在使用时,需要选择合适的套筒头和扳手柄,正确插入套筒头,施加适当的力度,并注意力度的控制。
希望以上介绍对大家有所帮助,谢谢阅读!。
项目二 发动机拆装工具及量具的使用基础知识:汽车维修通用工具包括套筒、扳手、钳子、螺丝刀、电动及气动工具。
1、 套筒及配套工具的选用及使用套筒扳手是拆卸螺栓最方便、灵活且安全的工具。
使用套筒扳手不易损坏螺母的棱角。
提示:根据工作空间大小、扭矩要求和螺栓或螺母的尺寸来选用合适的套筒头。
套筒呈短管状,一端内部呈六角形或十二角形,用来套住螺栓头;另一端有一个正方形的头孔,该头孔用来与配套手柄的方榫配合。
2.套筒的规格按所拆卸螺栓的扭矩和使用的工作环境不同,可将套筒分为大、中、小三个系列,并以配套手柄方榫的宽度来区分。
3.套筒的类型除常见的标准套筒外,还有很多特殊套筒,如六角长套筒、六角或十二角花形套筒、风动套筒、旋具套筒等。
如头部制成特殊形状的螺栓、螺母,就必须采用专用套筒进行拆卸。
1)六角长套筒六角长套筒的深度比标准套筒深2~3倍,是汽车维修工作中最常用的改型套筒之一。
提示:十二角花形套筒不能拆卸大扭矩或棱边已磨损的螺栓,因为它与螺栓的接触面小,容易损坏螺栓的棱角或出现滑脱产生安全事故。
2)六角花形套筒花形套筒是专门用来拆卸花形螺栓头螺栓的。
在拆卸时,花形套筒可与这种螺栓头实现面接触,并采用曲面结构,在缩小体积的同时可增加拆卸扭矩。
4.套筒的使用方法及注意事项将套筒套在配套手柄的方榫上(视需要与长接杆、短接杆或万向接头配合使用),再将套筒套住螺栓或螺母,左手握住手柄与套筒连接处,保持套筒与所拆卸或紧固的螺栓同轴,右手握住配套手柄加力。
在使用套筒的过程中,左手握紧手柄与套筒连接处,切勿摇晃,以免套筒滑出或损坏螺栓螺母的棱角。
朝向自己的方向用力,可防止滑脱造成手部受伤。
不要使用出现裂纹或已损坏了的套筒。
这种套筒会引起打滑,从而损坏螺栓、螺母的棱角。
禁止用锤子将套筒击入变形的螺栓、螺母六角进行拆装,避免损坏套筒。
5.套筒的配套工具1)扭力扳手扭力扳手主要用于有规定扭矩值的螺栓和螺母的装配,如汽缸盖、连杆、曲轴主轴承等处的螺栓。

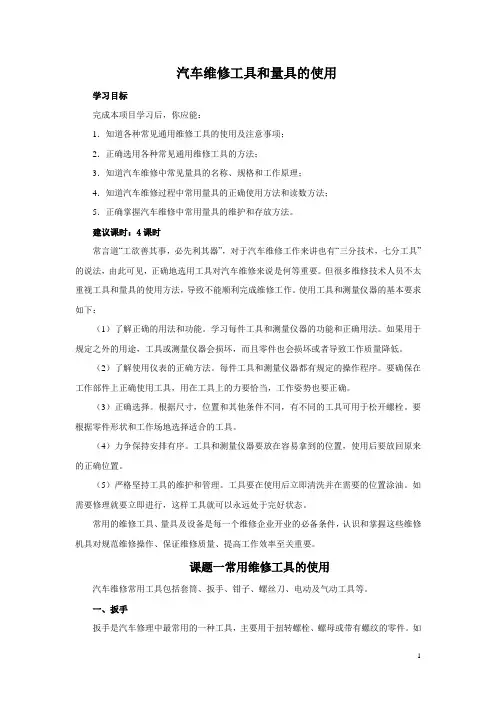

汽车维修工具和量具的使用学习目标完成本项目学习后,你应能:1.知道各种常见通用维修工具的使用及注意事项;2.正确选用各种常见通用维修工具的方法;3.知道汽车维修中常见量具的名称、规格和工作原理;4.知道汽车维修过程中常用量具的正确使用方法和读数方法;5.正确掌握汽车维修中常用量具的维护和存放方法。
建议课时:4课时常言道“工欲善其事,必先利其器”,对于汽车维修工作来讲也有“三分技术,七分工具”的说法,由此可见,正确地选用工具对汽车维修来说是何等重要。
但很多维修技术人员不太重视工具和量具的使用方法,导致不能顺利完成维修工作。
使用工具和测量仪器的基本要求如下:(1)了解正确的用法和功能。
学习每件工具和测量仪器的功能和正确用法。
如果用于规定之外的用途,工具或测量仪器会损坏,而且零件也会损坏或者导致工作质量降低。
(2)了解使用仪表的正确方法。
每件工具和测量仪器都有规定的操作程序。
要确保在工作部件上正确使用工具,用在工具上的力要恰当,工作姿势也要正确。
(3)正确选择。
根据尺寸,位置和其他条件不同,有不同的工具可用于松开螺栓。
要根据零件形状和工作场地选择适合的工具。
(4)力争保持安排有序。
工具和测量仪器要放在容易拿到的位置,使用后要放回原来的正确位置。
(5)严格坚持工具的维护和管理。
工具要在使用后立即清洗并在需要的位置涂油。
如需要修理就要立即进行,这样工具就可以永远处于完好状态。
常用的维修工具、量具及设备是每一个维修企业开业的必备条件,认识和掌握这些维修机具对规范维修操作、保证维修质量、提高工作效率至关重要。
课题一常用维修工具的使用汽车维修常用工具包括套筒、扳手、钳子、螺丝刀、电动及气动工具等。
一、扳手扳手是汽车修理中最常用的一种工具,主要用于扭转螺栓、螺母或带有螺纹的零件。
如果扳手选用不当或使用不当,不但会造成工件和扳手损坏,还可能引发危及人身安全方面的事故。
因此,正确地选用和使用扳手显得尤为重要。
扳手种类繁多,常见的有梅花扳手、开口扳手、组合扳手、活动扳手等。
常用工具系列:套筒扳手及配套工具的使用
导读:本文是关于生活中常识的,仅供参考,如果觉得很不错,欢迎点评和分享。
套筒扳手是一种常用家用工具组套,常用它来拧紧或者拆卸各种螺栓,而且相配套的还有前面的套筒头以及延长杆等工具,那么这种工具具体是如何使用的呢?下面小编来给大家介绍一下详细的使用方法...
操作方法首先我们要知道,单个套筒扳手是无法使用的,必须有配套的工具才能组合使用,因此生活中我们见到的往往是套筒扳手组套,也就是下图所示的工具...
那么这套组套工具里面一般包括哪几样常用工具呢?一般有套筒扳手、套筒头、旋具套筒以及延长杆等;
其中最常见的组合就是套筒扳手+套筒头了,大家都见过套筒扳手的前面是一个方形的突出物,俗称棘轮头,而套筒的两边都是空心状,用套筒扳手的棘轮头插入套筒的四边形这边,当然尺寸要匹配才行;
一套套筒扳手组合工具中,套筒扳手往往只有一把,而对应的套筒头
则有很多,不过所有的套筒头四边形这边尺寸都一样,区别在于输出端的六边形或者十二边形大小有差异;
此外我们还会根据实际使用需求,配合延长杆或者万向接头来使用,为了省力我们有时候就会在套筒扳手和套筒头之间加上一个延长杆,如下图所示...
感谢阅读,希望能帮助您!。

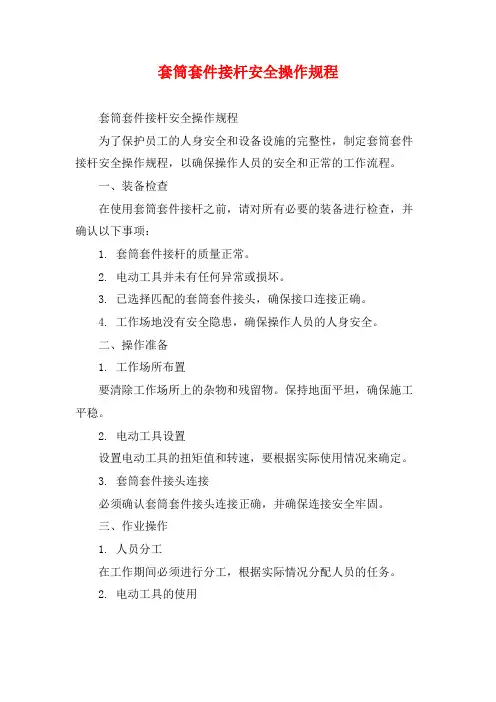

套筒套件接杆安全操作规程套筒套件接杆安全操作规程为了保护员工的人身安全和设备设施的完整性,制定套筒套件接杆安全操作规程,以确保操作人员的安全和正常的工作流程。
一、装备检查在使用套筒套件接杆之前,请对所有必要的装备进行检查,并确认以下事项:1. 套筒套件接杆的质量正常。
2. 电动工具并未有任何异常或损坏。
3. 已选择匹配的套筒套件接头,确保接口连接正确。
4. 工作场地没有安全隐患,确保操作人员的人身安全。
二、操作准备1. 工作场所布置要清除工作场所上的杂物和残留物。
保持地面平坦,确保施工平稳。
2. 电动工具设置设置电动工具的扭矩值和转速,要根据实际使用情况来确定。
3. 套筒套件接头连接必须确认套筒套件接头连接正确,并确保连接安全牢固。
三、作业操作1. 人员分工在工作期间必须进行分工,根据实际情况分配人员的任务。
2. 电动工具的使用电动工具的使用是非常重要的,在使用前要自检工具的状态,确保安全操作,严禁过度使用。
3. 停止操作当出现异常情况时,必须立即停止操作。
在操作过程中,任何异常都必须及时处理,严禁强行操作。
4. 清理工具在每次使用完成后,应该立即清理工具,以确保下次使用之前工具的状态正常。
四、后续处理1. 工具更新维护每次使用完毕后,要对电动工具进行清洁,并进行必要的维护和更新。
2. 安全责任对于操作不当而导致的后果,所有的责任都由操作人员承担,他们应该对自己的操作负责。
总之,套筒套件接杆是生产生活中一项重要的作业工具,但必须注意安全操作。
只有按照操作规程进行,才能有效保护员工的人身安全和设备设施的完整性。
套筒套件的使用1、接杆:用途:用来连接套筒和各种传动附件,使之能紧固或拆卸位于深凹部位的螺栓或螺母。
特点:“长城”接杆采用优质碳钢制造,“Partner”接杆采用Crv 钢制造,能承受高于碳钢接杆20%的扭矩。
安全使用规则:严禁将接杆用于机动工具(如气动工具、电动工具和液动工具)。
2、快速脱落棘轮扳手:用途:用以旋动套筒的传动附件,并可与接头,接杆配合使用。
特点:利用棘轮机构,以很小的旋转角度扳拧螺栓或螺母。
●有锁定和快速脱落功能,而且只要单手即可操作。
●轮扳手的握柄部根据人体功效学设计,握捏舒适。
●有灵活可靠的换向机构,用单手即可完成换向。
安全使用规则:●不能在棘轮扳手的手柄上加接套管延长力臂。
●不能对棘轮扳手施加冲击载荷。
●不能用棘轮扳手敲击硬物。
●避免棘轮机构进水,以防锈蚀。
3、转向手柄:用途:用以旋转套筒的传动附件,并可与接头、接杆配合使用。
特点:采用Crv钢制造,坚固耐用。
●手柄可围绕方榫轴线旋转180度,以便在不同的角度范围内扳拧螺栓或螺母。
●握柄部根据人体功效学设计,握捏舒适。
安全使用规则:● 不能在转向手柄上加接套管延长力臂。
●不能对转向手柄旋加冲击载荷。
4、滑行杆:用途:用以旋转套筒的传动附件,并可与接头,接杆配合使用。
特点:采用Crv钢制造,坚固耐用。
●滑行头的位置可以移动,以便根据需要调节力臂。
安全使用规则:●不能在滑行杆上加接套管延长力臂。
●不能对滑行杆施加冲击载荷。
5、L型扳手:用途:用以旋动套筒的传动附件,并可与接头,接杆配合使用。
安全使用规则:●不能在L型扳手的尾端加接套管延长力臂。
●不能对L型扳手施加冲击载荷。
6、旋柄:用途:用以旋动套筒和旋具套筒的传动附件,特别适用于旋拧深槽部位的螺栓、螺母和螺钉。
特点:采用Crv钢制造,具有更强的扭矩。
●手柄的造型独特,不仅握捏舒适,而且不容易打滑。
套筒如何使用方法
套筒是一种用于拧紧或松开螺栓和螺母的工具。
下面是套筒的使用方法:
1.选择正确的套筒:根据要拆卸的螺栓或螺母的大小和形状,选择合适的套筒。
通常,套筒在其表面标记有其尺寸或直径。
2.插入套筒:将套筒插入梅花头上的螺栓或螺母上。
为了避免滑动或损坏,应使用正确尺寸的套筒。
3.松动或拧紧螺栓:使用梅花头连接套筒和扳手进行拉伸和旋转,直到达到所需的转矩或松紧度。
4.取出套筒:将套筒从蝴蝶头或梅花头上拔出,然后在存放之前清洁并用油润滑。
需要注意的是,使用套筒时要具备相应的安全知识和技能,并注意保护自身和机械设备的安全。
