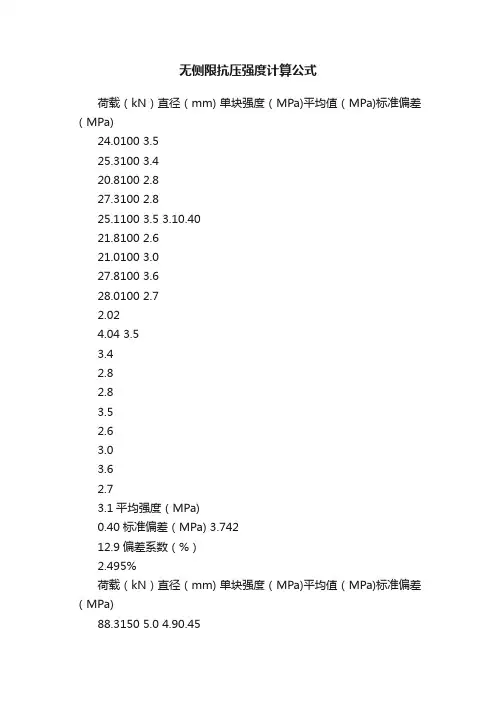

无侧限抗压强度自动计算模板

水泥稳定碎石无侧限抗压强度计算公式水泥稳定碎石无侧限抗压强度是用于评估水泥稳定碎石材料的强度和稳定性的重要指标。

该指标常用于设计和施工过程中，以确保水泥稳定碎石材料能够满足工程要求并具备足够的承载能力。

本文将就水泥稳定碎石无侧限抗压强度的计算公式进行详细讨论，并探讨其在工程实践中的应用价值。

1. 水泥稳定碎石简介水泥稳定碎石是一种常用的路基材料，通过添加适量的水泥和充分的机械拌和作用，使岩石颗粒与水泥胶结，形成坚实的结构。

这种材料具有较高的强度和耐久性，在道路、机场、堤坝等工程中被广泛应用。

2. 无侧限抗压强度的意义无侧限抗压强度是评估水泥稳定碎石材料抗压能力的重要指标。

它表示材料在受到均匀的压力作用下，发生破坏或塑性变形的能力。

无侧限抗压强度的高低决定了材料的承载能力，直接影响工程的安全性和可靠性。

3. 水泥稳定碎石无侧限抗压强度计算公式水泥稳定碎石无侧限抗压强度的计算公式一般采用以下形式：UCS = K × P其中，UCS表示无侧限抗压强度，K为系数，P为试件的峰值荷载。

具体来说，在进行实验室强度试验时，首先需要制备一定规格的水泥稳定碎石试件。

试件在试验机上受到均匀的压力加载，通过观察试件的破裂模式和记录荷载-位移曲线，可以确定试件的峰值荷载。

接下来，根据相应的系数K，将试件的峰值荷载代入计算公式中，即可得到水泥稳定碎石的无侧限抗压强度。

4. 水泥稳定碎石无侧限抗压强度的影响因素水泥稳定碎石无侧限抗压强度受到多个因素的影响，主要包括材料性质和试验条件。

材料性质方面，颗粒组成、水泥掺量、拌和比以及固养时间等都会对无侧限抗压强度产生影响；试验条件方面，加载速率和湿度等因素也会对试验结果产生一定的影响。

5. 水泥稳定碎石无侧限抗压强度的应用价值水泥稳定碎石无侧限抗压强度的准确测定和合理应用对于工程设计和施工决策至关重要。

根据无侧限抗压强度的计算结果，可以评估水泥稳定碎石材料的承载能力，为工程提供依据；可以根据不同工程要求，选择合适的无侧限抗压强度作为设计参数，确保工程的安全性和经济性。

（一）试验目的一般用于测定饱和软粘土的无侧限抗压强度及灵敏度。

（二）试验原理无侧限抗压试验是三轴压缩试验的一个特例，将试样置于不受侧向限制的条件下进行的强度试验，此时试样小主应力为零，而大主应力的极限值为无侧限抗压强度。

即周围压力σ3＝0的三轴试验。

由于试样侧面不受限制，这样求得的抗剪强度值比常规三轴不排水抗剪强度值略小。

（三）试验设备1．应变控制式无侧限压缩仪：2．其它：量表、切土盘、重塑筒等（四）试验步骤1．试样制备：按三轴试验中原状试样制备进行。

试样直径可采用3.5~4.0cm，试样高度与直径之比按土样的软硬情况采用2.0~2.5。

2．安装试样：将试样两端抹一层凡士林，在气候干燥时，试样周围亦需抹一层薄凡士林，防止水分蒸发。

将试样放在底座上，转动手轮，使底座缓慢上升，试样与传压板刚好接触，将测力计调零。

3．测记读数：每分钟轴向应变为1％～3％的速度转动手轮，使升降设备上升而进行试验。

每隔一定应变，测记测力计读数，试验宜在8～10min内完成。

当测力计读数出现峰值时，停止试验，当读数无峰值时，试验进行到应变达20％为止。

4．重塑试验：当需要测定灵敏度时，应立即将破坏后的试样除去涂有凡士林的表面，加少许余土，包于塑料薄膜内用手搓捏，破坏其结构，放入重塑筒内，用金属垫板，将试样塑成与原状土样相同，然后按上述步骤进行试验。

（五）试验注意事项1．测定无侧限抗压强度时，要求在试验过程中含水率保持不变。

2．在试验中如果不具有峰值及稳定值，选取破坏值时按应变15％所对应的轴向应力为抗压强度。

3．需要测定灵敏度，重塑试样的试验应立即进行。

1．按下式计算轴向应变：（六）计算及制图e1－轴向应变，％；ho—试样起始高度，cm；△h—轴向变形，cm。

式中：2．按下式计算试样平均数面积：式中：Aa－校正后试样面积， cm3；Ao—试样初始面积，cm3。

3．按下式计算试样所受的轴向应力：式中：σ—轴向应力，kPa；C－测力计率定系数，N/0.01mm；R－测力计读数，0.01mm；10—单位换算系数。
