2024年覆膜砂壳型制造工艺是一种现代的铸造工艺，通过涂覆一层薄膜在砂壳模具表面来提高铸件的表面质量和整体性能。
以下是关于这种制造工艺的详细介绍。
1.工艺流程2024年覆膜砂壳型制造工艺的主要工艺流程包括模具准备、涂覆膜料、固化、模具烘干和砂芯组装。
首先，需要准备好砂壳模具，包括选取适当的砂型材料和制作具有所需形状的砂壳模具。
然后，在砂壳模具内涂覆一层薄膜。
薄膜可以选择树脂膜、陶瓷膜、金属膜等材料，用于提高铸件表面光洁度和抗氧化性能。
涂覆可以采用喷涂、浸涂或滚涂等方法。
涂覆完成后，需要进行膜料的固化。
固化一般采用烘烤或紫外线照射等方法，使薄膜形成坚固的结构，以保证在砂芯浇铸过程中不会破裂或剥落。
固化完成后，模具需要进行烘干，以除去固化过程中产生的水分或溶剂，以免在浇铸过程中引起气孔或缺陷。
最后，进行砂芯的组装。
根据具体的铸件形状和要求，将多个砂芯组装在一起，形成铸件的中空结构。
2.工艺特点2024年覆膜砂壳型制造工艺相比传统的砂壳型铸造工艺具有以下几个特点：首先，覆膜工艺能够提高铸件的表面质量。
薄膜的涂覆可以有效地防止铸件表面氧化和烧蚀，提高表面光洁度和抗腐蚀性能。
其次，覆膜工艺能够提高铸件的整体性能。
薄膜的涂覆可以增加铸件的密封性能和抗氧化性能，从而提高铸件的使用寿命和稳定性。
此外，覆膜工艺能够提高生产效率和降低成本。
与传统的砂壳型铸造工艺相比，覆膜工艺的制备过程更简单，生产周期更短，同时能够降低原材料和能源的消耗。
3.应用领域2024年覆膜砂壳型制造工艺广泛应用于各个领域的铸件生产中，包括汽车制造、航空航天、工程机械、能源设备等。
在汽车制造中，覆膜工艺可以用于铸造发动机缸体、缸盖、曲轴箱等关键零部件，提高发动机的性能和可靠性。
在航空航天领域，覆膜工艺可以用于制造航空发动机叶片、涡轮盘和航空航天设备的各种零部件，提高其耐腐蚀性和疲劳性能。
在工程机械和能源设备领域，覆膜工艺可以用于铸造各种轴承座、管道法兰、阀门体等关键零部件，提高其耐磨性和耐高温性能。
F Q U N D R V工艺技术Vol.70 No.12021覆膜砂铸件气孔问题的成因与防治巩建强，曹峤(江苏万恒铸业有限公司，江苏盐城224000)摘要：分析了覆膜砂造型工艺生产阀门类铸件气孔的各种成因，并提出相应的防治对策。
从原材料、工艺设计和生产过程三方面分析了铸件气孔缺陷的成因。
具体包括：覆膜砂的发气量和发气速度；铸造工艺设计及模具设计；制型（芯）、涂料、烘烤、合型、熔解、浇注等。
在产品设计之初，应考虑气孔缺陷产生的所有因素并加以预防，可以有效降低铸件气孔的产生，提高铸件质量，缩短试制周期并降低生产成本。
关键词：覆膜砂；铸件；气孔；排气道；烘烤覆膜砂性能优良，砂型（芯）成形性好，轮廓清晰，覆膜砂壳型生产的铸件尺寸精度高，表面质量好。
覆膜砂砂型一般是只有数十毫米的壳型，浇注时树脂粘结剂能完全燃烧，故其游离苯酚的排放与其他树脂砂系统相比最少，随着国家对环保问题的曰益重视，覆膜砂铸造工艺也越来越受到重视m。
随着化学、材料工业的发展和机械装备制造业的进步，覆膜砂及其制型（芯）工艺、设备取得了快速的发展，因覆膜砂粘结剂为树脂，且固化剂中含氮，浇注过程中，壳型（芯）在金属液的作用下，树脂、固化剂等挥发、分解、燃烧，使得气孔成为覆膜砂铸件最常见的铸造缺陷。
我司有一条生产阀门类覆膜砂铸件的自动化生产线，技术人员在解决生产过程因各种成因使铸件产生气孔的过程中积累了大量宝贵的技术经验。
依据实际生产经验，现从覆膜砂性能、工艺设计、模具设计、制型（芯）、涂料、烘烤、合型、熔解、浇注等各环节分析铸件产生气孔的可能成因，并提出相应防治措施。
作者简介：巩建强（1994-),男，铸 造工程师，主要从事阀门铸钢件开发和设计工作。
E-mail:m139****7147@163.中图分类号：TG245文献标识码：B文章编号：1001-4977(2021) 01-0090-04收稿曰期：2020-06-01收到初稿，2020-07-16收到修订稿。
覆膜砂铸造在铸造领域已有相当长的历史，铸件的产量也相当大；但采用覆膜砂铸造生产精密铸钢件时面临很多难题：粘砂（结疤）、冷隔、气孔。
如何解决这些问题有待于我们去进一步探讨。
一、对覆膜砂的认识与了解（覆膜砂属于有机粘结剂型、芯砂）1．覆膜砂的特点：具有适宜的强度性能；流动性好，制出的砂型、砂芯轮廓清晰，组织致密，能够制造出复杂的砂芯；砂型（芯）表面质量好，表面粗糙度可达Ra=6.3～12.5μm，尺寸精度可达CT7～CT9级；溃散性好，铸件容易清理。
2．适用范围：覆膜砂既可制作铸型又可制作砂芯，覆膜砂的型或芯既可互相配合使用又可与其它砂型（芯）配合使用；不仅可以用于金属型重力铸造或低压铸造，也可以用于铁型覆砂铸造，还可以用于热法离心铸造；不仅可以用于铸铁、非铁合金铸件的生产，还可以用于铸钢件的生产。
二、覆膜砂的制备1．覆膜砂组成一般由耐火材料、粘结剂、固化剂、润滑剂及特殊添加剂组成。
（1）耐火材料是构成覆膜砂的主体。
对耐火材料的要求是：耐火度高、挥发物少、颗粒较圆整、坚实等。
一般选用天然擦洗硅砂。
对硅砂的要求是：SiO2含量高（铸铁及非铁合金铸件要求大于90%，铸钢件要求大于97%）；含泥量不大于0.3%（为擦洗砂）--[水洗砂含泥量规定小于；粒度①分布在相邻3～5个筛号上；粒形圆整，角形因素应不大于1.3；酸耗值不小于5ml。
（2）粘结剂普遍采用酚醛树脂。
（3）固化剂通常采用乌洛托品；润滑剂一般采用硬脂酸钙，其作用是防止覆膜砂结块，增加流动性。
添加剂的主要作用是改善覆膜砂的性能。
（4）覆膜砂的基本配比成分配比（质量分数，%）说明：原砂 100 擦洗砂，酚醛树脂 1.0～3.0 占原砂重，乌洛托品（水溶液2） 10～15 占树脂重，硬脂酸钙 5～7 占树脂重，添加剂 0.1～0.5 占原砂重。
1：2） 10～15 占树脂重，硬脂酸钙 5～7 占树脂重，添加剂0.1～0.5 占原砂重。
２．覆膜砂的生产工艺覆膜砂的制备工艺主要有冷法覆膜、温法覆膜、热法覆膜三种，目前覆膜砂的生产几乎都是采用热覆膜法。

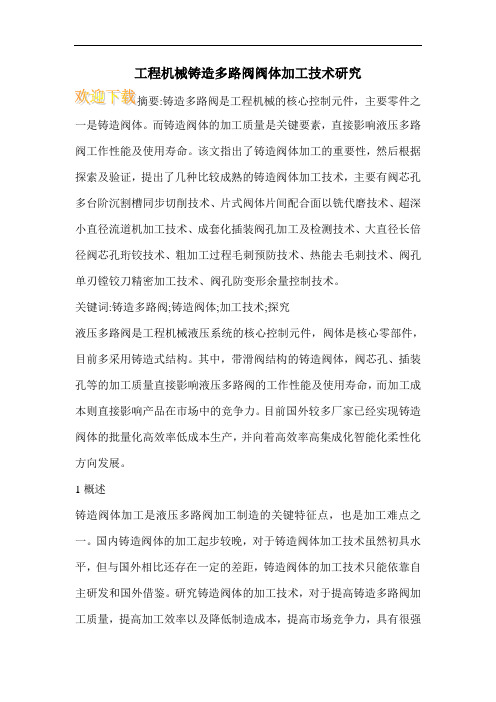

工程机械铸造多路阀阀体加工技术研究:铸造多路阀是工程机械的核心控制元件，主要零件之一是铸造阀体。
而铸造阀体的加工质量是关键要素，直接影响液压多路阀工作性能及使用寿命。
该文指出了铸造阀体加工的重要性，然后根据探索及验证，提出了几种比较成熟的铸造阀体加工技术，主要有阀芯孔多台阶沉割槽同步切削技术、片式阀体片间配合面以铣代磨技术、超深小直径流道机加工技术、成套化插装阀孔加工及检测技术、大直径长倍径阀芯孔珩铰技术、粗加工过程毛刺预防技术、热能去毛刺技术、阀孔单刃镗铰刀精密加工技术、阀孔防变形余量控制技术。
关键词:铸造多路阀;铸造阀体;加工技术;探究液压多路阀是工程机械液压系统的核心控制元件，阀体是核心零部件，目前多采用铸造式结构。
其中，带滑阀结构的铸造阀体，阀芯孔、插装孔等的加工质量直接影响液压多路阀的工作性能及使用寿命，而加工成本则直接影响产品在市场中的竞争力。
目前国外较多厂家已经实现铸造阀体的批量化高效率低成本生产，并向着高效率高集成化智能化柔性化方向发展。
1概述铸造阀体加工是液压多路阀加工制造的关键特征点，也是加工难点之一。
国内铸造阀体的加工起步较晚，对于铸造阀体加工技术虽然初具水平，但与国外相比还存在一定的差距，铸造阀体的加工技术只能依靠自主研发和国外借鉴。
研究铸造阀体的加工技术，对于提高铸造多路阀加工质量，提高加工效率以及降低制造成本，提高市场竞争力，具有很强的推动力，同时为后续打破进口高端液压多路阀技术垄断奠定了坚实的基础。
2铸造阀体加工技术经过深入实践及探索研究，目前比较成熟的铸造阀体加工技术，主要有阀芯孔多台阶沉割槽同步切削技术、片式阀体片间配合面以铣代磨技术、超深小直径流道机加工技术、成套化插装阀孔加工及检测技术、大直径长倍径阀芯孔珩铰技术、粗加工过程毛刺预防技术、热能去毛刺技术、阀孔单刃镗铰刀精密加工技术、阀孔防变形余量控制技术。
2.1阀芯孔多台阶沉割槽同步切削技术沉割槽是内孔孔系常见结构之一，其加工质量直接影响着产品性能，尤其对于同一轴线上多沉割槽结构，其尺寸一致性要求较高，加工精度要求高、加工难度大，目前主要采用逐个铣削或镗削的加工方式，加工效率低下，且多个沉割槽的尺寸一致性难以保证，严重地限制了产品质量。
覆膜砂铸造工艺可行性报告引言随着现代工业的发展，铸造工艺一直在不断创新和改进。
覆膜砂铸造工艺是一种在铸造过程中使用覆膜砂作为模具材料的铸造工艺。
本文将对覆膜砂铸造工艺的可行性进行评估和分析。
工艺概述覆膜砂铸造工艺是一种先将覆膜砂涂覆在模具表面，然后进行铸造的工艺。
覆膜砂是一种具有较好粘结性和抗高温性能的材料，能够在高温下保持较好的模型形状和表面光洁度。
覆膜砂铸造工艺具有以下特点：1.高精度：由于覆膜砂具有较好的粘结性，能够更好地保持模型的形状和细节，从而实现高精度铸造。
2.高表面质量：覆膜砂能够提供较好的表面光洁度，减少铸件的后续加工工艺，提高生产效率。
3.低成本：覆膜砂铸造工艺相对于传统铸造工艺来说，模具制备过程更简单，成本更低。
可行性分析1. 技术可行性覆膜砂铸造工艺在实践中已经得到了广泛应用，并取得了一定的成功。
技术上，覆膜砂铸造工艺已经成熟，相关设备和工艺流程也得到了不断改进和优化。
因此，从技术可行性上来看，覆膜砂铸造工艺是可行的。
2. 经济可行性覆膜砂铸造工艺相对于传统铸造工艺来说，模具制备过程更简单，成本更低。
传统铸造工艺中，需要制备复杂的模具，并且在每次铸造后都需要重新制备模具。
而覆膜砂铸造工艺中，只需要将覆膜砂涂覆在模具表面即可，不需要制备复杂的模具。
这样能够大大降低模具制备的成本，提高生产效率。
因此，从经济可行性上来看，覆膜砂铸造工艺是可行的。
3. 环境可行性覆膜砂铸造工艺相对于传统铸造工艺来说，能够减少模具制备过程中的废弃物产生。
传统铸造工艺中，制备复杂模具所需的材料和能耗较大，会产生大量的废弃物。
而覆膜砂铸造工艺中，只需要将覆膜砂涂覆在模具表面，减少了废弃物的产生。
因此，从环境可行性上来看，覆膜砂铸造工艺是可行的。
结论综上所述，覆膜砂铸造工艺在技术、经济和环境方面都具备一定的可行性。
覆膜砂铸造工艺能够实现高精度铸造和高表面质量，降低模具制备成本，减少废弃物产生。
因此，推广和应用覆膜砂铸造工艺是有积极意义的。
覆膜砂铸造1. 简介覆膜砂铸造是一种常用的金属铸造工艺，通过在模具表面覆盖一层特殊的膜材料，从而改善铸件的表面质量和尺寸精度。
这种工艺广泛应用于汽车零部件、机械零件等行业，能够满足现代工业对高质量铸件的需求。
2. 工艺流程覆膜砂铸造的工艺流程一般包括以下几个步骤：2.1 模具制备首先需要根据需要铸造的零件设计制作模具。
模具常使用砂型，因为砂型具有良好的成型性和适应性。
模具制备包括制作模具芯和模具壳。
2.2 膜材覆盖在模具表面覆盖一层特殊的膜材料，膜材料可以是聚烯烃薄膜、聚乙烯膜等。
膜材料的选择需要考虑其耐温性、粘附性以及对铸件表面的影响。
2.3 模具装配将覆膜后的模具芯和模具壳进行装配，确保密封性和模具的整体稳定性。
通常采用融合、夹持等方式进行装配。
2.4 砂型制备将装配好的模具倒置，填充砂料，制作出砂型。
砂型需要具备一定的强度和耐高温性，以便于后续的铸造工艺。
2.5 铸造铸造是整个工艺流程的核心步骤。
在铸造过程中，将熔化的金属液体注入砂型中，等待其冷却凝固后，取出铸件。
2.6 去砂和整形将砂型从铸件中剥离，并对铸件进行必要的去砂和整形处理。
去砂是为了去除铸件表面的砂粒，整形则是对铸件进行修整，使其符合设计要求。
2.7 热处理对于一些有特殊性能要求的铸件，需要进行热处理，以改善其性能。
常见的热处理方式包括淬火、回火等。
2.8 检验和包装最后对铸件进行检验，检查其尺寸精度、表面质量等，符合要求后进行包装，以便于运输和存储。
3. 优势与应用覆膜砂铸造相比传统铸造工艺，具有以下优势：•提高铸件的表面质量，降低表面缺陷的发生率；•改善铸件的尺寸精度，减少后续加工工序；•增加铸件的密封性和机械强度。
覆膜砂铸造广泛应用于汽车零部件、机械零件、管道阀门等行业。
例如，汽车发动机缸体、曲轴箱等重要零部件常采用覆膜砂铸造工艺，以确保其高质量和高可靠性。
4. 总结覆膜砂铸造是一种重要的金属铸造工艺，通过在模具表面覆盖膜材料，提高铸件的表面质量和尺寸精度。
覆膜砂铸造生产工艺覆膜砂铸造是一种应用广泛的铸造工艺，该工艺具有高精度、高效率、低成本等优势，在汽车、机械、航空等行业有着重要应用。
下面我们来介绍一下覆膜砂铸造的生产工艺。
首先，覆膜砂铸造的工艺流程分为六个步骤：母模制备、涂膜、烘干、组装、浇注、脱模。
第一步是母模制备。
母模是铸件的主要形状和尺寸的模具，通常由木材或聚苯乙烯（EPS）等材料制成。
根据零件的设计要求，通过机械加工或手工制作母模。
第二步是涂膜。
将经过表面处理和预热的母模放入涂膜机中，涂覆一层膜料。
膜料由特定成分的定量配比混合而成，具有一定的流动性和粘度。
涂膜机会根据需要的厚度进行涂覆，通常需要涂覆多遍，并通过烘干使膜料固化。
第三步是烘干。
烘干是将涂覆在母模上的膜料进行加热固化的过程，通常使用烘干设备进行。
烘干时间和温度根据膜料的种类和厚度而定，一般需要较长的时间来确保膜料完全固化。
第四步是组装。
将涂覆固化后的母模组装成完整的铸造型腔。
通常采用两片或多片母模组装，通过螺栓、夹具等方式固定。
组装时要保证各个零件之间的间隙和位置的准确性，以确保最终铸件的精度和质量。
第五步是浇注。
在组装好的铸造型腔上进行金属液的浇注。
将熔融金属倒入铸造型腔，在充填的过程中需要掌握一定的浇注参数，如浇注速度、温度、压力等。
浇注结束后，保持一段时间让金属凝固和冷却。
最后一步是脱模。
铸件在冷却后需要将其从铸造型腔中取出，这一步称为脱模。
通过拆卸螺栓、解开夹具等方式将铸件从模具中取出，脱模过程要注意避免对铸件造成损伤。
总结起来，覆膜砂铸造工艺是一个复杂的铸造过程，需要经过母模制备、涂膜、烘干、组装、浇注和脱模等多个步骤。
这种工艺具有高精度、高效率、低成本等优势，可以满足不同领域的零件需求。
覆膜砂铸造工艺覆膜砂铸造工艺是一种金属制品普遍应用的铸造工艺，它能有效地成型多边形的金属结构。
这种铸造工艺的优点在于可以制作出任何形状及大小的金属零部件。
覆膜砂铸造工艺是一种精密的成型方式，它借助压力和温度来完成。
该工艺可以制造出任何形状的金属零部件，它具有速度快，效率高，成型效果好，精度高，抛光度佳，非常适合于要求精度更高的铸件制造。
覆膜砂铸造工艺由两个主要组成部分组成，即模具和覆膜砂。
模具是将铸件成型的外壳，它由几块模具组成，模具的结构可以是完全封闭的或内外相反的结构。
覆膜砂是一种特殊的砂浆，由粘土，沙粒和聚合物组成，它具有良好的结合力，便于成型。
覆膜砂铸造工艺流程如下：首先，将模具填充覆膜砂，然后模具加热，使覆膜砂凝固。
接着，将铸件放入模具中，随后将模具密封，然后将铸件抽出，水冷后，利用机械工具将铸件分离，最后进行抛光处理，得到最终产品。
覆膜砂铸造工艺的优点非常明显，它可以满足客户的多种需求，生产的产品质量高，质量稳定。
此外，覆膜砂铸造工艺有良好的精度和抛光度，可以实现复杂的型腔，使铸件加工质量更高，更加耐用。
但覆膜砂铸造工艺也有其局限性。
由于模具制作难度较大，模具砂的成本较高，因此成本高是覆膜砂铸造工艺的一大缺点。
此外，该工艺设备复杂，工艺流程也较长，由于生产速度较慢，操作起来也比较复杂，所需时间也比较长。
广义上讲，覆膜砂铸造工艺技术的发展可以指导未来的技术发展。
因为它比传统的铸造技术具有更多的优势，其质量也更高，可以节省更多的成本，由此可以满足社会和客户的不断变更。
覆膜砂铸造工艺也可以促进金属强度和材料结构的改进，它可以节约空间，并创造出任意形状的零件，为社会的进步提供新的思路。
总之，覆膜砂铸造工艺是一种有效的铸造技术，它可以制造出质量高，精度高，抛光度佳的产品，是金属制品铸造的重要工艺手段。
覆膜砂铸造工艺流程覆膜砂铸造工艺流程是一种常用于铸造复杂形状零件的方法。
下面将介绍该工艺的主要流程及其关键步骤。
首先，根据零件图纸和要求，确定铸件的几何尺寸、结构形状和加工要求。
然后，选用合适的覆膜砂型材料，如覆膜砂、黏土、水玻璃等。
覆膜砂的选材要考虑材料的热性能、耐腐蚀性能和方便性。
接下来，根据铸件形状和尺寸，设计和制作铸造模具。
模具的设计要考虑到铸件的形状、尺寸和结构特点，确保铸件能够顺利脱模。
然后，根据模具设计和尺寸确定覆膜砂铸型的形状和尺寸。
在模具中涂覆一层适当厚度的覆膜砂，使其完全覆盖模具内壁。
然后，用振动或压力等方法压实覆膜砂，使其更加紧密。
接着，将模具放置在恒温环境下，使覆膜砂充分固结和硬化。
固结硬化后，将模具加热，使覆膜砂中的蜡模熔化和蒸发，留下铸模腔。
然后，将铸造材料加热熔化，倒入铸模腔，待材料凝固后，取出铸件。
在铸件凝固过程中，要控制熔融金属的温度和冷却速度，以确保铸件的质量。
最后，将取出的铸件进行修磨、抛光等加工工序，使其达到要求的尺寸和表面光洁度。
覆膜砂铸造工艺流程主要有铸件设计、模具制造、覆膜砂铸型制备、铸件浇注和后处理等步骤。
其中，覆膜砂铸型制备是关键步骤之一，影响铸件质量的好坏。
在制备铸型时，要注意覆膜砂的质量和厚度的控制，以确保铸件的精准度和表面质量。
总结来说，覆膜砂铸造工艺流程是一种适用于复杂形状零件铸造的方法。
通过合理的设计和选择材料，精确控制每个步骤的参数，可以得到高质量的铸件。
覆膜砂铸造工艺流程在航空航天、汽车制造等领域得到广泛应用，对于推动工业制造的进步具有重要意义。
