型钢截面计算例题

空腹钢柱工程量计算例题在钢结构工程中，钢柱是承受水平荷载和垂直荷载的重要构件。

对于空腹钢柱，其截面积相对于实心钢柱较小，所以在工程量计算中，需要特别注意。

下面，我们将通过一个空腹钢柱工程量计算的范例来进行详细讲解。

1. 确定空腹钢柱截面形状以及尺寸。

假设某项目选用的是H型钢柱，其规格为250mm×250mm×9mm×14mm。

其中，H型钢柱是指钢材横截面呈H形。

2. 计算钢柱的截面面积。

A=2×9×(250-2×14)+14×(250-2×9)=5,868 mm²。

其中，由于H型钢柱是由上下两个翼缘、一个腹板组成的，所以需要将其拆分成若干个薄板计算。

3. 计算钢柱的截面惯性矩。

Iy=1/12×(250-2×14)×(9²+14²)+2×9×(250-2×14)×[(250-2×14)/2]²+1/12×14×(250-2×9)³=1.89×10⁶ mm⁴。

其中，惯性矩是描述截面抵抗弯曲变形的物理量，也是计算钢材受力状态的重要参量。

4. 计算钢柱的截面模量。

W=2×(250-2×14)×9+(250-2×9)×14=4,584 mm³Zy=W/2=2,292 mm³其中，截面模量是衡量截面受弯切能力的重要参数，也是计算钢柱稳定性的重要参量。

5. 根据受弯构件的要求，计算空腹钢柱的弯曲承载力。

N=0.9×fy×A=0.9×355 MPa×5,868 mm²=2,444 kNM=Fy×Zy=355 MPa×2,292 mm³=815 KNm其中，弯曲承载力是指承受弯曲荷载作用下，钢柱能够承受的最大荷载，也是判断钢柱安全性能的重要参量。

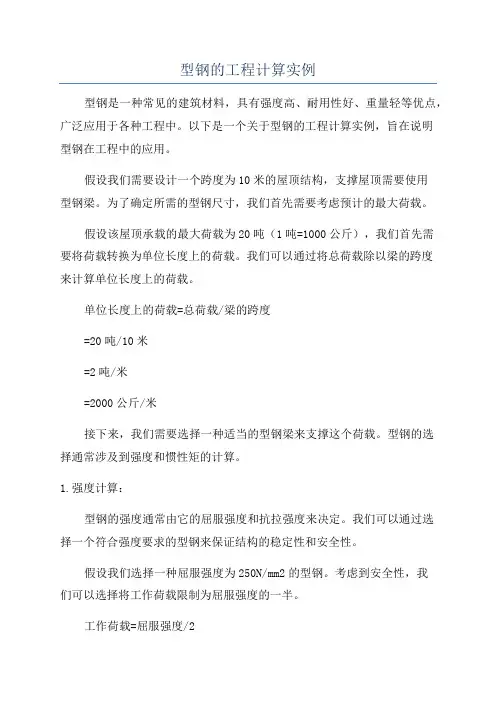

型钢的工程计算实例型钢是一种常见的建筑材料，具有强度高、耐用性好、重量轻等优点，广泛应用于各种工程中。

以下是一个关于型钢的工程计算实例，旨在说明型钢在工程中的应用。

假设我们需要设计一个跨度为10米的屋顶结构，支撑屋顶需要使用型钢梁。

为了确定所需的型钢尺寸，我们首先需要考虑预计的最大荷载。

假设该屋顶承载的最大荷载为20吨（1吨=1000公斤），我们首先需要将荷载转换为单位长度上的荷载。

我们可以通过将总荷载除以梁的跨度来计算单位长度上的荷载。

单位长度上的荷载=总荷载/梁的跨度=20吨/10米=2吨/米=2000公斤/米接下来，我们需要选择一种适当的型钢梁来支撑这个荷载。

型钢的选择通常涉及到强度和惯性矩的计算。

1.强度计算：型钢的强度通常由它的屈服强度和抗拉强度来决定。

我们可以通过选择一个符合强度要求的型钢来保证结构的稳定性和安全性。

假设我们选择一种屈服强度为250N/mm2的型钢。

考虑到安全性，我们可以选择将工作荷载限制为屈服强度的一半。

工作荷载=屈服强度/2= 250N/mm2 / 2= 125N/mm22.惯性矩的计算：惯性矩是一个用来描述型钢截面形状和大小的指标，它关系到型钢的刚度和变形。

假设我们选择了一个宽度为100毫米、高度为200毫米的H形型钢。

我们可以通过计算型钢截面的惯性矩来决定它的刚度。

型钢的惯性矩=(型钢截面的宽度*型钢截面的高度³)/12=(100毫米*200毫米³)/12=1,333,333.33毫米⁴3.验算计算：验算计算是为了确认所选型钢的尺寸是否能够满足工作荷载和结构强度的要求。

我们可以通过比较工作荷载和型钢的承载力来进行验算计算。

型钢的承载力=型钢的面积*强度=(型钢截面的宽度*型钢截面的高度)*强度= (100毫米 * 200毫米) * 125N/mm2=2,500,000N单位长度上的荷载=型钢的承载力/梁的跨度=2,500,000N/10米=250,000N/米=250千牛/米从以上计算结果可以看出，所选的型钢梁具有足够的承载力，能够满足工作荷载和结构强度的要求。

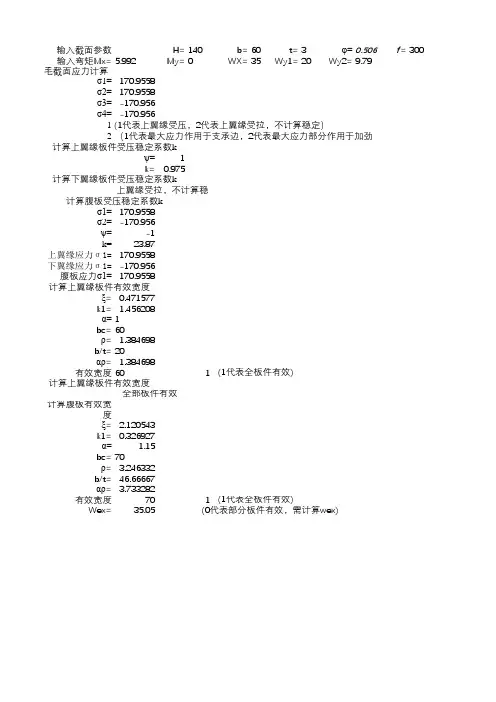

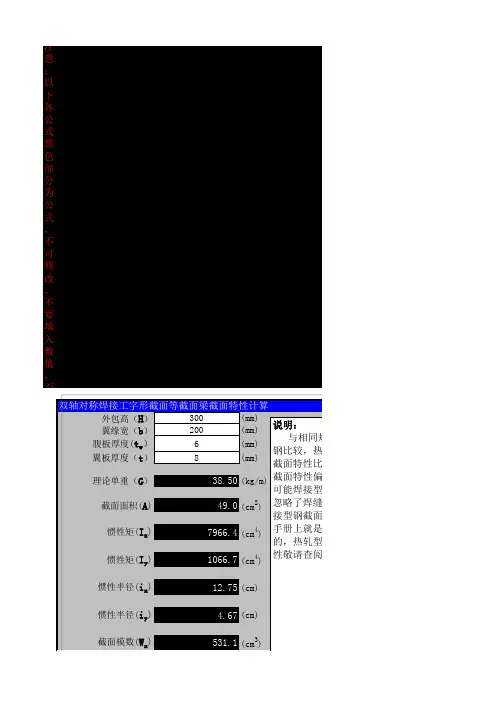

输入截面参数H=140b=60t=3φ=0.506f =300输入弯矩Mx=5.992My=0WX=35Wy1=20Wy2=9.79毛截面应力计算σ1=170.9558
σ2=170.9558
σ3=-170.956
σ4=-170.956
12ψ=1
k=0.975
σ1=170.9558
σ2=-170.956
ψ=-1
k=23.87
上翼缘应力σ1=170.9558
下翼缘应力σ1=-170.956
腹板应力σ1=170.9558
ξ=0.471577
k1= 1.456208α=1
bc=60ρ= 1.384698
b/t=20αρ= 1.384698
有效宽度601计算腹板有效宽
度ξ= 2.120543
k1=0.326927α= 1.15
bc=70ρ= 3.246332
b/t=46.66667αρ= 3.733282
有效宽度701Wex=35.05(1代表全板件有效)
(0代表部分板件有效，需计算wex)(1代表全板件有效)
（1代表最大应力作用于支承边，2代表最大应力部分作用于加劲
(1代表上翼缘受压，2代表上翼缘受拉，不计算稳定）
上翼缘受拉，不计算稳
全部板件有效
计算上翼缘板件受压稳定系数k
计算下翼缘板件受压稳定系数k
计算腹板受压稳定系数k
计算上翼缘板件有效宽度
计算上翼缘板件有效宽度。

第四章 轴心受力构件4。

1 验算由2∟635⨯组成的水平放置的轴心拉杆的强度和长细比。

轴心拉力的设计值为270KN,只承受静力作用,计算长度为3m 。

杆端有一排直径为20mm 的孔眼（图4。

37）,钢材为Q235钢。

如截面尺寸不够，应改用什么角钢？ 注:计算时忽略连接偏心和杆件自重的影响。

解：（1）强度 查表得 ∟635⨯的面积A=6。

14cm 2,min 1.94x i i cm ==，22()2(614205)1028n A A d t mm =⨯-⋅=⨯-⨯=, N=270KN 327010262.62151028n N Mpa f Mpa A σ⨯===≥=，强度不满足，所需净截面面积为32270101256215n N A mm f ⨯≥==，所需截面积为212562057282n A A d t mm =+⋅=+⨯=, 选636⨯，面积A=7。

29cm 22729mm =2728mm ≥ （2）长细比[]min3000154.635019.4o l i λλ===≤= 4。

2 一块—40020⨯的钢板用两块拼接板-40012⨯进行拼接。

螺栓孔径为22mm ，排列如图4。

38所示。

钢板轴心受拉，N=1350KN （设计值).钢材为Q235钢，解答下列问题; （1)钢板1—1截面的强度够否? (2）是否需要验算2-2截面的强度?假定N 力在13个螺栓中平均分配，2-2截面应如何验算？ （3）拼接板的强度够否？解：（1)钢板1—1截面强度验算:210min (3)(400322)206680n A b d t mm =-⋅⋅=-⨯⨯=∑， N=1350KN 31135010202.12056680n N Mpa f Mpa A σ⨯===≤=，强度满足.（2）钢板2—2截面强度验算：(a）,种情况，（a）是最危险的。

222 2()0(5)(400808080522)206463n aA l d t mm=-⋅⋅=-++-⨯⨯=， N=1350KN32135010208.92056463nNMpa f MpaAσ⨯===≥=，但不超过5%，强度满足。

4.1 验算由2∟63×5组成的水平放置的轴心拉杆的强度和长细比。

轴心拉力的设计值为270kN ，只承受静力作用，计算长度为3m 。

杆端有一排直径为20mm 的孔眼，用于螺栓承压型连接。

钢材为Q235钢。

如截面尺寸不够，应改用什麽角钢？计算时忽略连接偏心和杆件自重的影响。

解：拉杆2L63×5，查附表7.4单角钢毛面积为：6.14 cm 2故：22n cm 28.10228.1210205214.62A =-=⨯⨯⨯-⨯=-钢材Q235,2215mmN f =强度验算：22232156.2621028.1010270mm N f mm N A N n =>=⨯⨯==σ该拉杆强度不满足。

试改用2∟70×6单角钢毛面积为：8.16 cm 2故：221392240163262021016.82mm A n =-=⨯⨯-⨯⨯=强度验算：223215194139210270mm N f mm N A N n =<=⨯==σ强度满足要求。

静力作用只需验算竖向平面内的长细比，按一般建筑结构系杆考虑，容许长细比为400 (或按其他构件300、350)； 由附表7.4cm i x 15.2=长细比验算：[]4005.13915.2300=<===λλx o i l长细比满足要求。

点评：1、实际设计应多方案，在满足要求的方案中选重量最轻的。

如果选用的规格是所有角钢规格中最轻的就是最优设计。

OK4.3 验算图示高强螺栓摩擦型连接的钢板净截面强度。

螺栓直径20mm ，孔径22mm ，钢材为Q235-A.F ，承受轴心拉力N=600kN (设计值)。

解：钢板厚度14mm ，拼接板厚度2×10mmQ235—A.F 查表得2mm N 215f =钢板最外列螺栓处：()224369243360142234080804014mm A n =-=⨯⨯-+++⨯=()n n 5.01N N 1-='==600(1-0.5×3/9)=500kN验算净截面强度：2232153.205243610500mm N f mm N A N n =<=⨯='=σ钢板净截面强度满足要求。

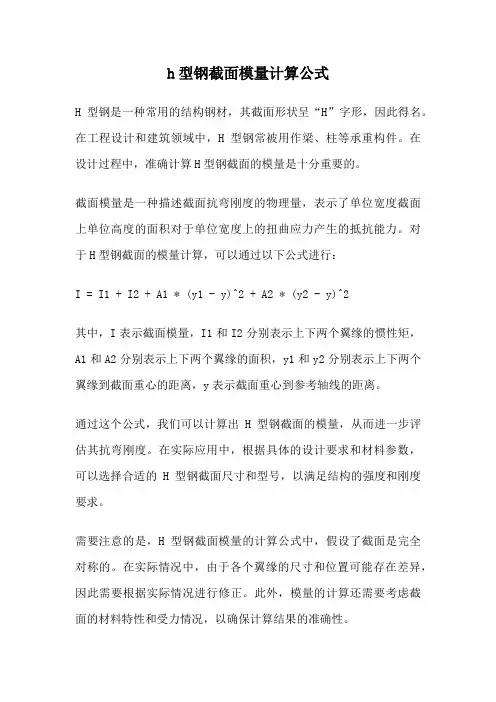

h型钢截面模量计算公式H型钢是一种常用的结构钢材，其截面形状呈“H”字形，因此得名。

在工程设计和建筑领域中，H型钢常被用作梁、柱等承重构件。

在设计过程中，准确计算H型钢截面的模量是十分重要的。

截面模量是一种描述截面抗弯刚度的物理量，表示了单位宽度截面上单位高度的面积对于单位宽度上的扭曲应力产生的抵抗能力。

对于H型钢截面的模量计算，可以通过以下公式进行：I = I1 + I2 + A1 * (y1 - y)^2 + A2 * (y2 - y)^2其中，I表示截面模量，I1和I2分别表示上下两个翼缘的惯性矩，A1和A2分别表示上下两个翼缘的面积，y1和y2分别表示上下两个翼缘到截面重心的距离，y表示截面重心到参考轴线的距离。

通过这个公式，我们可以计算出H型钢截面的模量，从而进一步评估其抗弯刚度。

在实际应用中，根据具体的设计要求和材料参数，可以选择合适的H型钢截面尺寸和型号，以满足结构的强度和刚度要求。

需要注意的是，H型钢截面模量的计算公式中，假设了截面是完全对称的。

在实际情况中，由于各个翼缘的尺寸和位置可能存在差异，因此需要根据实际情况进行修正。

此外，模量的计算还需要考虑截面的材料特性和受力情况，以确保计算结果的准确性。

H型钢截面模量的计算对于结构设计和工程施工具有重要意义。

通过准确计算模量，可以评估结构的抗弯刚度，从而确保结构的稳定性和安全性。

同时，模量的计算还可以为结构的荷载分析和变形控制提供依据，为工程设计和施工提供指导和参考。

在实际应用中，计算H型钢截面模量的公式可以通过数值计算软件或专业工程手册进行查找，以便快速准确地完成计算工作。

此外，还可以借助计算机辅助设计软件进行模拟分析和优化设计，以提高设计效率和质量。

H型钢截面模量的计算是结构设计和工程施工中的重要环节。

通过准确计算模量，可以评估结构的抗弯刚度，为工程设计和施工提供指导和参考。

在实际应用中，应根据具体情况选择合适的计算方法和工具，以确保计算结果的准确性和可靠性。

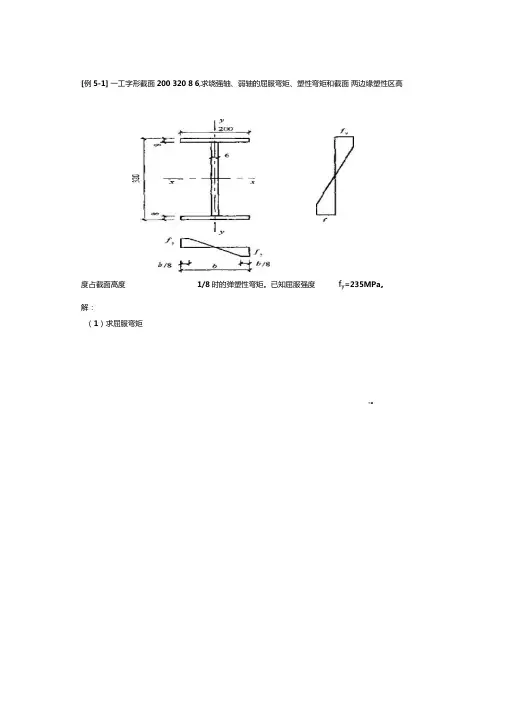

[例5-1] 一工字形截面200 320 8 6,求绕强轴、弱轴的屈服弯矩、塑性弯矩和截面两边缘塑性区高度占截面高度1/8时的弹塑性弯矩。

已知屈服强度f y=235MPa。

解：（1）求屈服弯矩«■I yWW yM ex M ey （2） 200诂 “94 泌=91939499mm12 2 8 2003 304 63 =10672139mm 41291939499 =160106720393106721mm100= 574622 235=135036170N ・mm = 106721 235 =25079435N *mm求塑性弯矩1 23W px =2 200 8 156 - 6 304 =637824mm px 41223W py（2 8 200 304 6 162736mm4M P x =637824 235 =149888640N *mm M py =162736 235 = 38242960N *mm或根据表5—1求其近似值M px = ““Mex =1.12 135036170= 151240510N *mm M py = py M ey =1.50 25079435 = 37619153N *mm（3）求截面塑性区高度占截面高度1/8时的弹塑性弯矩均布荷载 qh.2 (17.1 0.814) 1.4 6.8 =31.017kN /m^-150x18M epx=2 (200 8 156 235 6 32 (他心⑹ 235) £ 6 240 23^143120640-mM epy =4 8 25 87.5 235 2 - 8 150 235」304 62 23533056714N660.75 100[例5--2] 一简支梁，梁跨 7m ,焊接焊接组合截面150X450X18X 12。

梁上作用均布恒载(未含梁自重)17.1kN/m,均布活载6.8kN/m ，距一端2.5m 处，尚有集中恒载 60kN , 支承长度0.2m ，荷载作用面距钢梁顶面 0.12m 。

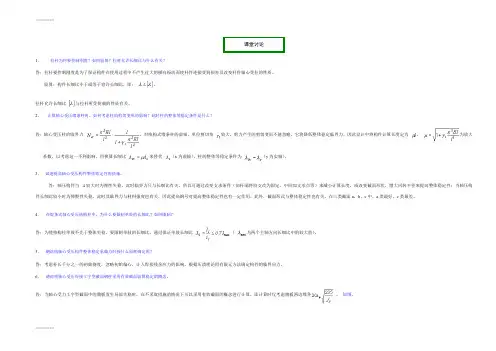

课堂讨论1． 拉杆为何要控制刚度？如何验算？拉杆允许长细比与什么有关？答：拉杆要控制刚度是为了保证构件在使用过程中不产生过大的横向振动而使杆件连接受到损害及改变杆件轴心受拉的性质。

验算：构件长细比小于或等于容许长细比，即： 。

拉杆允许长细比与拉杆所受荷载的性质有关。

2．计算轴心受压缀条柱时，如何考虑柱的剪切变形的影响？此时柱的整体等稳定条件是什么？答：轴心受压柱的临界力。

对格构式缀条柱的虚轴，单位剪切角较大，剪力产生的剪切变形不能忽略，它将降低整体稳定临界力，因此设计中将构件计算长度定为 ，为放大系数，以考虑这一不利影响，用换算长细比来替代 （x 为虚轴）。

柱的整体等稳定条件为（y 为实轴）。

3． 试述提高轴心受压构件整体稳定性的措施。

答：轴压构件当 较大时为弹性失稳，此时临界力只与长细比有关，所以可通过改变支承条件（如杆端将铰支改为固定，中间加支承点等）来减小计算长度，或改变截面形状，增大回转半径来提高整体稳定性；当轴压构件长细比较小时为弹塑性失稳，此时其临界力与材料强度也有关，因此提高钢号对提高整体稳定性也有一定作用。

此外，截面形式与整体稳定性也有关，在三类截面a 、b 、c 中，a 类最好，c 类最差。

4． 在缀条式轴心受压格构柱中，为什么要限制单肢的长细比？如何限制？答：为使格构柱单肢不先于整体失稳，要限制单肢的长细比。

通过保证单肢长细比（ 为两个主轴方向长细比中的较大值）。

5． 钢结构轴心受压构件整体稳定承载力时按什么原理确定的？ 答：考虑杆长千分之一的初始挠度，忽略初始偏心，计入焊接残余应力的影响，根据压溃理论用有限元方法确定构件的临界应力。

6． 请说明轴心受压焊接工字型截面钢柱采用有效截面验算稳定的概念。

答：当轴心受力工字型截面中的腹板发生局部失稳时，在不采取措施的情况下可以采用有效截面的概念进行计算。

即计算时仅考虑腹板两边缘各。

如图。

7．一轴心受压柱，有两种可能的荷载作用方式1）重力集中荷载P作用在柱顶2）一重力集中荷载0.7P作用在柱顶，另一重力集中荷载0.3P作用在柱高的中点问哪一种稳定承载力较高，为什么？答：后一种稳定承载力较高。

第四章 轴心受力构件4.1 验算由2∟635⨯组成的水平放置的轴心拉杆的强度和长细比。

轴心拉力的设计值为270KN ，只承受静力作用，计算长度为3m 。

杆端有一排直径为20mm 的孔眼（图4.37），钢材为Q235钢。

如截面尺寸不够，应改用什么角钢？ 注：计算时忽略连接偏心和杆件自重的影响。

解：（1）强度 查表得 ∟635⨯的面积A=6.14cm 2 ，min 1.94x i i cm ==，22()2(614205)1028n A A d t mm =⨯-⋅=⨯-⨯=， N=270KN327010262.62151028n N Mpa f Mpa A σ⨯===≥=，强度不满足，所需净截面面积为32270101256215n N A mm f ⨯≥==， 所需截面积为212562057282n A A d t mm =+⋅=+⨯=， 选636⨯，面积A=7.29cm 22729mm =2728mm ≥ （2）长细比[]min3000154.635019.4o l i λλ===≤= 4.2 一块-40020⨯的钢板用两块拼接板-40012⨯进行拼接。

螺栓孔径为22mm ，排列如图4.38所示。

钢板轴心受拉，N=1350KN （设计值）。

钢材为Q235钢，解答下列问题; （1）钢板1-1截面的强度够否？（2）是否需要验算2-2截面的强度？假定N 力在13个螺栓中平均分配，2-2截面应如何验算？（3）拼接板的强度够否？解：（1）钢板1-1截面强度验算：210min (3)(400322)206680n A b d t mm =-⋅⋅=-⨯⨯=∑， N=1350KN31135010202.12056680n N Mpa f Mpa A σ⨯===≤=，强度满足。

（2）钢板2-2截面强度验算：（a ），种情况，（a ）是最危险的。

2222()0(5)(400808080522)206463n a A l d t mm =-⋅⋅=-++-⨯⨯=， N=1350KN32135010208.92056463n N Mpa f Mpa A σ⨯===≥=，但不超过5%，强度满足。

《钢结构基础》习题参考答案题：答：（1）按制作方法的不同分为型钢截面和组合截面两大类。

型钢截面又可分为热轧型钢和冷弯薄壁型钢两种。

组合截面按连接方法和使用材料的不同，可分为焊接组合截面（焊接截面）、铆接组合截面、钢和混凝土组合截面等。

（2）型钢和组合截面应优先选用型钢截面，它具有加工方便和成本较低的优点。

题：解：由附录1中附表1可得I20a 的截面积为3550mm 2，扣除孔洞后的净面积为3249275.213550A n =⨯⨯-=mm 2。

工字钢较厚板件的厚度为11.4mm ，故由附录4可得Q235钢材的强度设计值为215f =N/mm 2，构件的压应力为2155.138324910450A N 3n <≈⨯==σN/mm 2，即该柱的强度满足要求。

新版教材工字钢为竖放，故应计入工字钢的自重。

工字钢I20a 的重度为27.9kg/m ，故19712.19.8169.27N g =⨯⨯⨯=N ；构件的拉应力为215139.113249197110450A N N 3ng <≈+⨯=+=σN/mm 2，即该柱的强度满足要求。

题：解：1、初选截面假定截面钢板厚度小于16mm ，强度设计值取215f =，125f v =。

可变荷载控制组合：24kN .47251.410.22.1q =⨯+⨯=， 永久荷载控制组合：38.27kN 250.71.410.235.1q =⨯⨯+⨯=简支梁的支座反力（未计梁的自重）129.91kN ql/2R ==，跨中的最大弯矩为m 63kN .1785.547.2481ql 81M 22max ⋅≈⨯⨯==，梁所需净截面抵抗矩为36x max nx 791274mm 2151.051063.178f M W ≈⨯⨯==γ，梁的高度在净空方面无限值条件；依刚度要求，简支梁的容许扰度为l/250，参照表3-2可知其容许最小高度为229mm 24550024l h min ≈==， 按经验公式可得梁的经济高度为347mm 3007912747300W 7h 33x e ≈-=-=，由净截面抵抗矩、最小高度和经济高度，按附录1中附表1取工字钢 I36a ，相应的截面抵抗矩3nx 791274m m 875000W >=，截面高度229mm 360h >=且和经济高度接近。

一两端铰接的热轧型钢I20a 轴心受压柱，截面如图所示，杆长为6米，设计荷载N=450KN ，钢材为Q235钢，试验算该柱的强度是否满足？解：查的I20a 净截面面积A 为35502mm ,所以构件的净截面面积232495.217235505.21*23550mm d A n =⨯⨯-=-=22/215/5.1383249450000mm N f mm N A N n =<===σ 所以该柱强度满足要求。

一简支梁跨长为米，在梁上翼缘承受均布静力荷载作用，恒载标准值m(不包括梁自重)，活荷载标准值25KN/m ，假定梁的受压翼缘有可靠的侧向支撑，钢材为Q235，梁的容许挠度为l/250,试选择最经济的工字型及H 型钢梁截面，并进行比较。

解：如上图示，为钢梁的受力图荷载设计值m KN q /24.47254.12.102.1=⨯+⨯= 跨中最大弯矩KNm ql M 63.1785.524.47818122=⨯⨯== f w M x x ≤=γσmax 所以3561091.7)21505.1/(1063.178mm fM w x x ⨯=⨯⨯=≥γ查型钢表选择I36a ，质量为m,Wx 为8750003mm ，所以钢梁自重引起的恒载标注值m KN /58702.010008.99.59=÷⨯=，可见对强度影响很小，验算挠度即可：荷载标准值m KN q k /79.35252.1058702.0=++= 挠度mm EI l q x k 13.1310576.11006.2384105.579.3553845851244=⨯⨯⨯⨯⨯⨯⨯==ω<[l/250]=22mm I36a 满足挠度要求。

查型钢表选择HN400x200x8x13，质量为66kg/m,Wx 为11900003mm钢梁自重引起的恒载标注值m KN /6468.010008.966=÷⨯=，可见对强度影响很小，验算挠度即可：荷载标准值m KN q k /85.35252.106468.0=++= 挠度mm EI l q x k 7.810237001006.2384105.585.3553845451244=⨯⨯⨯⨯⨯⨯⨯==ω<[l/250]=22mm HN400x200x8x13满足挠度要求。

型钢再生混凝土柱的正截面极限承载力计算型钢再生混凝土柱具有质量轻、强度高的优点，在建筑工程中被广泛应用，其极限承载力对于项目的设计和运用至关重要。

因此，计算型钢再生混凝土柱的正截面极限承载力是一项重要的工作。

一般来说，型钢再生混凝土柱的正截面极限承载力可以由以下步骤计算：
（1）确定型钢再生混凝土柱的受力情况，包括受力性质，分析混凝土柱的整体状态；
（2）根据混凝土柱的受力性质及整体状态，确定极限承载力计算模型；
（3）根据混凝土柱的材料特性和受力情况，结合极限承载力计算模型，采用实验计算或数值模拟方法，计算型钢再生混凝土柱的正截面极限承载力。

另外，还需要考虑型钢再生混凝土柱的弯曲应力分布，其正截面极限承载力计算还受到该应力分布的影响。

一般来说，型钢再生混凝土柱的弯曲应力分布可通过计算和实验测试相结合的方法确定，当弯曲应力分布确定时，就可以根据极限承载力计算模型，计算型钢再生混凝土柱的正截面极限承载力。

总之，计算型钢再生混凝土柱的正截面极限承载力是一个复杂的问题，需要考虑混凝土柱的受力性质及整体状态，弯曲应力分布，混凝土柱的材料特性以及其他因素，以便得出最终的正截面极限承载力值。

因此，在分析计算型钢再生混凝土柱正截面极限承载力时，应当
尽量采用实验计算或数值模拟方法，避免只凭直觉或简单粗略的估算。

综上所述，计算型钢再生混凝土柱的正截面极限承载力是一个复杂的问题，有关计算必须考查混凝土柱的受力性质及整体状态，弯曲应力分布，材料特性，以及其他因素，才能得出较准确的正截面极限承载力值。

为了确保正截面极限承载力的准确性，应该尽量使用实验计算或数值模拟的方法，不能仅凭简单粗略的估算。

例题 8-1简支人字形屋架设计1、设计资料人字形屋架跨度30m，屋架间距12m，铰支于钢筋混凝土柱上。

厂房长度96m。

屋面材料为长尺压型钢板，屋面坡度1/10，轧制H型钢檩条（见例6-6）的水平间距为5m，基本风压为0.50kN/m2，屋面离地面高度约为20m，雪荷载为0.20kN/m2。

钢材采用Q235-B·F，焊条采用E43型。

2 屋架尺寸，支撑布置屋架计算跨度L=L－300=29700mm，端部及中部高度均取作2000mm。

屋架杆件几何长度见8－41，支撑布置见图8－42。

图8-41图8-423、荷载、内力计算及内力组合（1）永久荷载（水平投影面）101=0.1507kN/m2 压型钢板 0.15×10檩条自重 0.158kN/m2 屋架及支撑自重 0.20kN/m2合计0.509kN/m2(2)屋面均布活荷载或雪荷载(水平投影面)0.30kN/m2(3)风荷载：风荷载为1.25，屋面迎风面的体形系数为－0.6，背风面为－0.5，所以负风压的设计值（垂直于屋面）为迎风面：=-1.4×0.6×1.25×0.50=－0.525kN/m21背风面：2ω=-1.4×0.5×1.25×0.50=－0.4375kN/m 21ω的垂直水平面的分力已略超过荷载分项系数取1.0时的永荷载垂直于屋面的分量（0.507kN/m 2）。

这里不计风荷载，而将所有拉杆的长细比控制在250以内。

（4）上弦节点集中荷载的设计值为Q=（1.2×0.509+1.4×0.30）×5×12=61.70kN （5）内力计算跨度中央每侧各二根腹杆按压杆控制其长细比，不考虑半跨荷载作用情况，只计算全跨满载时的杆件内力。

因杆件较少，以数解法（截面法、节点法）求出各杆件内力见图8-41。

4、杆件截面选择腹杆最大内力N=260.0kN ，查表8-4，选用中间节点板厚度t=10mm ，支座节点板厚度t=10mm 。
