地铁通信工程人井孔施工作业指导书

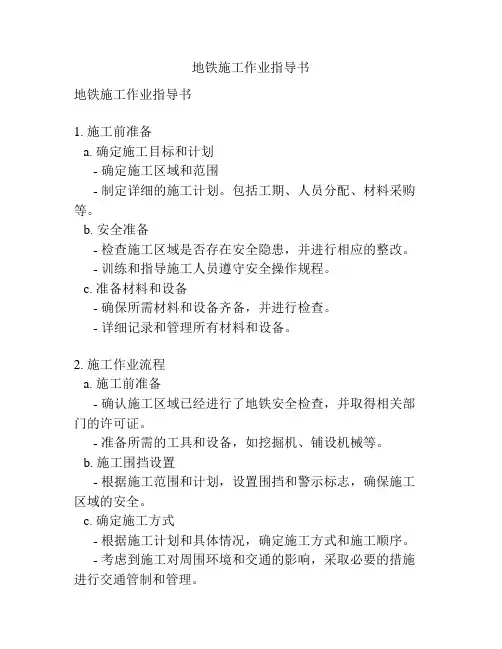

地铁施工作业指导书地铁施工作业指导书1. 施工前准备a. 确定施工目标和计划- 确定施工区域和范围- 制定详细的施工计划。

包括工期、人员分配、材料采购等。

b. 安全准备- 检查施工区域是否存在安全隐患，并进行相应的整改。

- 训练和指导施工人员遵守安全操作规程。

c. 准备材料和设备- 确保所需材料和设备齐备，并进行检查。

- 详细记录和管理所有材料和设备。

2. 施工作业流程a. 施工前准备- 确认施工区域已经进行了地铁安全检查，并取得相关部门的许可证。

- 准备所需的工具和设备，如挖掘机、铺设机械等。

b. 施工围挡设置- 根据施工范围和计划，设置围挡和警示标志，确保施工区域的安全。

c. 确定施工方式- 根据施工计划和具体情况，确定施工方式和施工顺序。

- 考虑到施工对周围环境和交通的影响，采取必要的措施进行交通管制和管理。

d. 施工操作- 按照施工计划进行挖掘、铺设、安装等作业。

- 严格遵守相关施工规范和操作规程，确保施工质量和安全。

e. 施工记录和报告- 记录施工过程中的关键信息，如施工时间、施工人员、使用材料和设备等。

- 定期向相关部门和负责人汇报施工进展情况和存在的问题。

3. 安全注意事项a. 施工人员必须穿着符合安全要求的个人防护装备，如安全帽、防护鞋、工作服等。

b. 施工区域必须设置明显的警示标识，以提醒过往行人和车辆注意施工。

c. 施工现场必须保持整洁，避免杂物和碎石等杂物对施工作业产生影响。

d. 施工过程中严禁违反操作规程，如超载、超速、未经许可对设备进行修理等。

e. 施工现场必须设置消防设备，并进行必要的消防演练。

f. 挖掘作业时必须注意地下管线和电缆的存在，避免损坏。

g. 与周围环境和行人的交流应得到授权或许可，以确保施工过程中的通行安全。

以上是地铁施工作业的一般指导书，具体的施工要求和注意事项可能根据不同项目和地点有所不同。

在实际操作中，应根据具体情况进行适当调整和确定。

编号：SM-ZD-43917通信线路工程人孔作业施工安全操作Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改通信线路工程人孔作业施工安全操作简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

通信线路工程安全操作规程为了贯彻安全生产方针，提高劳动生产率和工作效率，保证安全生产，防止通信线路工作人员在生产过程中发生伤亡事故，以免给国家和个人造成不必要的损失。

为此凡从事通信线路施工、维护和器材储运等的工作人员和有关领导干部及管理人员均必须充分熟悉和掌握通信通信线路安全技术操作规程及相关的安全作业知识。

一、一般安全须知1.工作场地（1）在下列地点工作，必须设立信号标志。

白天用红旗；晚上用红灯，以便引起行人和各种车辆的注意。

必要时应设围栏，并请交通民警协助，以保证安全。

施工现场安全标志如下图所示。

①街道拐角处或公路转弯处。

②在街道上有碍行人或车辆处。

③在跨越马路架线需要车辆暂时停止时。

④行人车辆有陷入地沟、杆坑或拉线洞的处所。

⑤架空电缆接头处。

⑥已经揭开盖的人孔。

（2）信号标志设备应随工作地点变动而转移，工作完毕应即撤除。

（3）凡需要阻断公路或街道通行时，应事先取得当天有关单位的批准。

（4）在铁路、桥梁及有船只航行的河道附近，不得使用红旗或红灯，以免引起误会造成事故；应使用市政有关规定的标志。

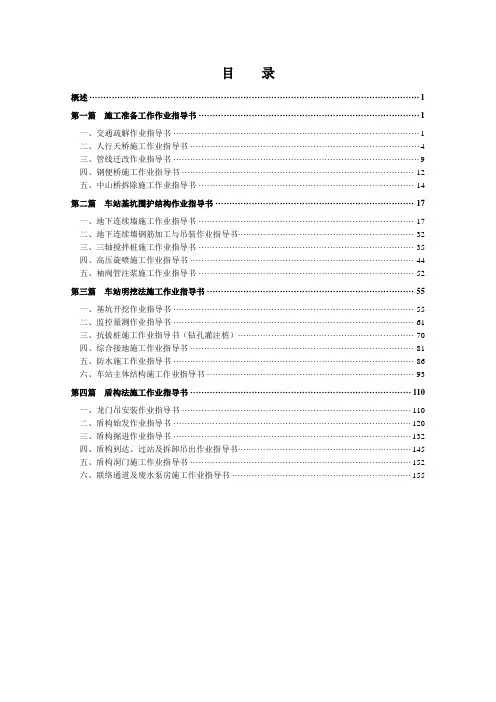

目录概述 (1)第一篇施工准备工作作业指导书 (1)一、交通疏解作业指导书 (1)二、人行天桥施工作业指导书 (4)三、管线迁改作业指导书 (9)四、钢便桥施工作业指导书 (12)五、中山桥拆除施工作业指导书 (14)第二篇车站基坑围护结构作业指导书 (17)一、地下连续墙施工作业指导书 (17)二、地下连续墙钢筋加工与吊装作业指导书 (32)三、三轴搅拌桩施工作业指导书 (35)四、高压旋喷施工作业指导书 (44)五、袖阀管注浆施工作业指导书 (52)第三篇车站明挖法施工作业指导书 (55)一、基坑开挖作业指导书 (55)二、监控量测作业指导书 (61)三、抗拔桩施工作业指导书（钻孔灌注桩） (70)四、综合接地施工作业指导书 (81)五、防水施工作业指导书 (86)六、车站主体结构施工作业指导书 (93)第四篇盾构法施工作业指导书 (110)一、龙门吊安装作业指导书 (110)二、盾构始发作业指导书 (120)三、盾构掘进作业指导书 (132)四、盾构到达、过站及拆卸吊出作业指导书 (145)五、盾构洞门施工作业指导书 (152)六、联络通道及废水泵房施工作业指导书 (155)一、为提高公司地铁项目施工技术管理水平，规范地铁项目技术管理工作，并有效控制地铁工程项目施工技术过程，防止各类事件、事故的发生，提升企业竞争力与效益，特制定《中铁五局南昌轨道交通1号线土建5标项目部标准化管理体系文件之四——工程技术管理》。

二、《中铁五局南昌轨道交通1号线土建5标项目部标准化管理体系文件之四——地铁工程施工作业指导书》针对南昌地铁施工各施工作业进行了指导说明，特别是针对南昌地铁交通疏解方案、人行天桥施工方案等做出了阐述，希望能在公司以后的地铁施工领域中起到举一反三，抛砖引玉的作用，其中如有遗漏或不妥之处敬请见谅。

第一篇施工准备工作作业指导书一、交通疏解作业指导书1、适用范围本作业指导书适用于南昌轨道交通1号线土建5标项目部八一广场站交通疏解。

站场通信施工作业指导书一、前言通信施工是铁路站场建设中不可或缺的一环，它涉及到站场信号、通信设备的安装、调试、联调等工作。

为了保证施工过程的顺利进行，提高施工效率，确保施工质量，特编写本站场通信施工作业指导书，供相关人员参考。

二、施工准备1. 施工队伍的组织根据施工任务的复杂程度和施工工期的紧迫程度，合理组织施工队伍，明确施工人员的职责和工作任务。

2. 施工材料的准备根据设计要求和施工计划，提前准备好所需的施工材料，确保施工过程中材料供应的及时性和充足性。

3. 施工设备的检修和保养对施工所需的设备进行检修和保养，确保设备的正常运行，减少设备故障对施工进度的影响。

4. 安全措施的落实制定施工安全计划，明确施工现场的安全责任及各个工序的安全要求，安排专人负责施工现场的安全管理工作，确保施工过程中人员和设备的安全。

三、施工流程1. 现场勘察和设备安装根据设计图纸和施工任务书进行现场勘察，确认施工所需的设备数量和位置，并按照设计要求进行设备的安装。

2. 设备调试和联调在设备安装完成后，对设备进行调试和联调，确保设备的正常运行和互联互通。

3. 信号设备的安装和调试按照设计要求，对信号设备进行安装和调试，确保信号系统的正常运行和准确性。

4. 通信设备的安装和调试按照设计要求，对通信设备进行安装和调试，确保通信系统的正常运行和畅通无阻。

5. 联合试验和调试在各个设备安装和调试完成后，进行联合试验和调试，确保各个系统之间的互联互通，实现整个站场通信系统的正常运行。

四、施工要点1. 施工过程中的安全措施在施工现场设置施工通道，保证施工人员和设备的安全通行；在设备安装和调试过程中，做好接地保护和安全隔离，防止电气事故的发生；注意施工现场的防火防爆措施，确保施工过程的安全。

2. 设备安装的质量控制严格按照设计要求进行设备的安装，保证设备的位置和角度的准确性；设备的接地和接线要牢固可靠；设备间的连接要正确无误。

3. 设备调试和联调的方法对设备进行调试和联调时，要根据设备的使用说明书和调试步骤进行操作，确保设备的正常运行；在联调过程中，要注意设备之间的互联互通，确保系统的完整性和稳定性。

通信工程作业指导书一、背景介绍通信工程是计算机科学与电气工程的交叉学科，主要涉及信息传输、网络建设和通信系统设计等方面的知识。

通信工程作业旨在帮助学生巩固相关理论知识，培养实践能力，提高解决实际问题的能力。

本指导书将详细介绍通信工程作业的要求和步骤，供学生参考和遵循。

二、作业要求1. 理解题意：仔细阅读作业题目和要求，确保对题目要求有正确的理解；2. 独立完成：作业应由学生独立完成，不得抄袭他人作业或与他人合作完成；3. 关注实际问题：作业要求学生结合实际问题进行分析和解决，培养问题意识和创新思维；4. 图表运用：如果需要，学生可以使用适当的图表、数据和模拟软件等工具辅助分析和展示。

三、作业步骤1. 确定题目：根据作业要求，选择一个通信工程相关的主题，例如无线网络设计、光纤通信系统等；2. 调研与分析：对所选主题进行调研，了解相关理论和应用背景，分析问题的关键点和挑战；3. 设计方案：根据调研结果，提出解决问题的设计方案，包括硬件设备、网络拓扑结构、通信协议等；4. 模拟与测试：使用相应的软件工具进行系统模拟和测试，验证设计方案的可行性和有效性；5. 数据分析与优化：根据模拟和测试结果，对系统性能进行评估和分析，优化设计方案；6. 报告撰写：将整个研究过程和结果整理成报告，包括引言、调研、设计、测试、分析和结论等部分；7. 报告展示：按照学校要求进行报告的书面和口头展示，回答老师和同学们的问题。

四、参考范例以下是一个通信工程作业的参考范例，供学生参考：题目：基于LTE的车联网系统设计1. 调研与分析：a. 了解LTE技术原理和应用场景；b. 分析车联网系统的需求和挑战。

2. 设计方案：a. 设计车载通信模块的硬件组成和工作原理；b. 构建LTE网络的拓扑结构；c. 选择合适的通信协议。

3. 模拟与测试：a. 使用仿真软件进行车联网系统的模拟；b. 对系统进行功能和性能测试。

4. 数据分析与优化：a. 分析模拟和测试结果，评估系统性能；b. 优化系统设计，改善通信质量和网络吞吐量。

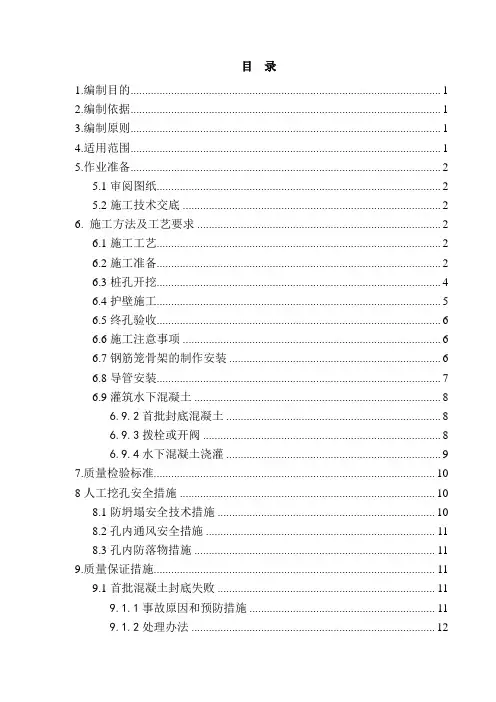

目录1.编制目的 (1)2.编制依据 (1)3.编制原则 (1)4.适用范围 (1)5.作业准备 (2)5.1审阅图纸 (2)5.2施工技术交底 (2)6. 施工方法及工艺要求 (2)6.1施工工艺 (2)6.2施工准备 (2)6.3桩孔开挖 (4)6.4护壁施工 (5)6.5终孔验收 (6)6.6施工注意事项 (6)6.7钢筋笼骨架的制作安装 (6)6.8导管安装 (7)6.9灌筑水下混凝土 (8)6.9.2首批封底混凝土 (8)6.9.3拨栓或开阀 (8)6.9.4水下混凝土浇灌 (9)7.质量检验标准 (10)8人工挖孔安全措施 (10)8.1防坍塌安全技术措施 (10)8.2孔内通风安全措施 (11)8.3孔内防落物措施 (11)9.质量保证措施 (11)9.1首批混凝土封底失败 (11)9.1.1事故原因和预防措施 (11)9.1.2处理办法 (12)9.2供料和设备故障使灌筑停工 (12)9.2.1事故原因和预防措施 (12)9.2.2处理方法 (12)9.3灌筑过种中坍孔 (12)9.3.1事故原因和处理办法 (12)10.安全、环保要求 (12)10.1安全要求 (12)10.2环保要求 (14)1.编制目的明确桥梁桩基挖孔桩灌筑作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。

2.编制依据(1)《新建铁路重庆至万州客运专线YWZQ-4标段实施性施组》；(2)渝万客专现场详细的踏勘调查资料。

(3)渝万客专设计图纸、工程量清单。

(4)《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）。

(5)《铁路混凝土工程施工质量验收标准》（TB10424-2010）。

(6)国家有关方针政策和国家有关标准规范、验标和规程等。

(7)中交二航局通过质量体系认证中心认定的ISO9001:2000《质量手册》和《程序文件》。

3.编制原则(1) 遵循招标文件、施工技术规范及验收标准的条款，满足合同条款及业主提出的各项要求，特别是工程质量、施工进度、安全生产、文明施工、环境保护等方面的要求；(2) 实施“精品工程”战略，确定本工程的创优规划，并以此来编制施工组织设计；加强领导，强化管理，优质高效，严格按照ISO9002国际质量体系标准和项目法施工要求，进行施工管理和质量控制，积极推广、使用“四新”技术，确保创优规划的实现；(3) 突出安全，抓住主要矛盾，对关键工程，重点、难点工程详细阐述施工方案及安全、质量、工期控制。

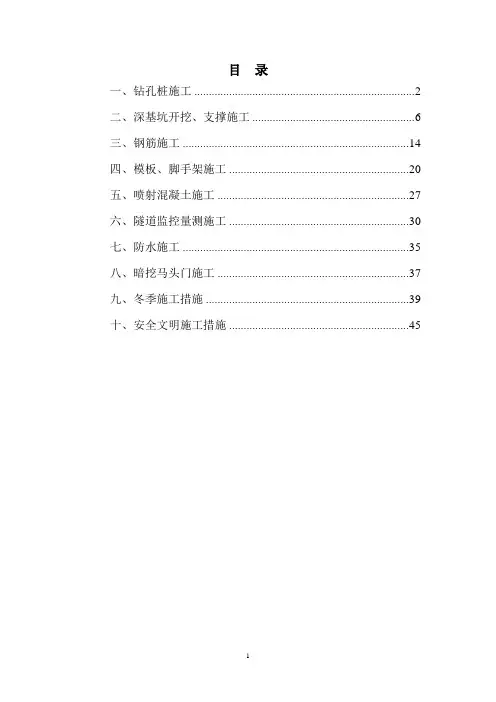

目录一、钻孔桩施工 (2)二、深基坑开挖、支撑施工 (6)三、钢筋施工 (14)四、模板、脚手架施工 (20)五、喷射混凝土施工 (27)六、隧道监控量测施工 (30)七、防水施工 (35)八、暗挖马头门施工 (37)九、冬季施工措施 (39)十、安全文明施工措施 (45)一、钻孔桩施工旋挖钻作业施工1. 目的：指导旋挖钻机作业人员进行钻孔作业。

2. 适应范围：配备不同的钻头，可用于砂层、土层、卵砾层、岩层等不同地质，不受地域限制。

3. 旋挖钻机机械成孔作业3.1 施工机具配置有泥浆泵的旋挖钻机。

3.2 操作规程3.2.1 钻孔前准备工作3.2.1.2 场地准备平整场地，清除杂物、换除软土、夯打密实。

施工场地为旱地而且在施工期间地下水位在原地面以下时，将场地平整夯实，清除杂物；场地位于浅水时，采用筑岛后在顶面安置钻机，筑岛顶面高出施工水位 1.0m左右；钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷。

钻机的安置应考虑钻孔施工中孔口出土清运的方便。

3.2.1.2护筒埋设埋设钢护筒时应通过定位的控制桩放样，把钻机钻孔的位置标于孔底。

再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合，平面偏位误差为5cm以内。

同时用水平尺或垂球检查，使钢护筒垂直，保证垂直度≤1%。

在钢护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最佳密实度。

以保证其垂直度及防止泥浆流失及位移、掉落，如果护筒底土层不是粘性土，应挖深或换土，在孔底回填夯实300-500mm厚度的粘土后，再安放护筒，以免护筒底口处渗漏塌方，夯填时要防止钢护筒偏斜。

护筒埋设深约1.6～1.7m且应高于地面30cm左右，护筒上口应绑扎木方对称吊紧，防止下窜。

3.2.1.3泥浆制备钻孔泥浆选用不分散、低固相、高粘度的优质膨润土泥浆。

泥浆由优质膨润土、碱（Na2CO3）等原料组成。

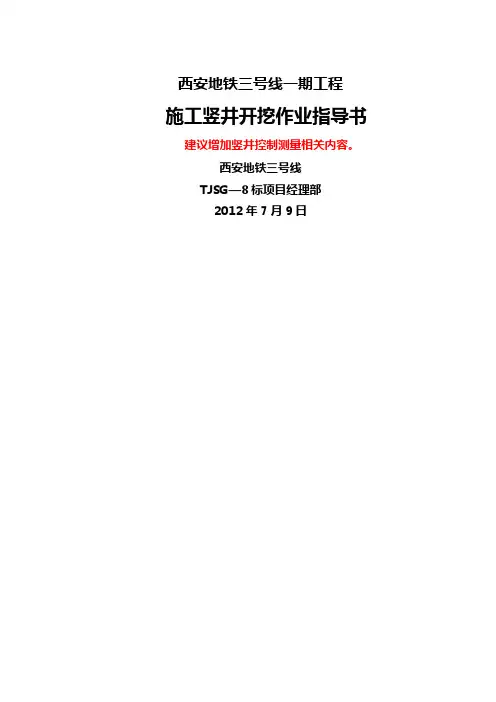

西安地铁三号线一期工程施工竖井开挖作业指导书建议增加竖井控制测量相关内容。

西安地铁三号线TJSG—8标项目经理部2012年7月9日目录1.工程概况 ........................................................................................ - 4 -2.目的 ............................................................................................... - 4 -3.适用范围 ........................................................................................ - 4 -4。

编制依据...................................................................................... - 4 -5。

技术标准及要求 ........................................................................... - 5 -6.施工程序及工艺流程....................................................................... - 6 -7.施工方法 ........................................................................................ - 6 -7。

1围护桩结构施工 (7)7.2盾构吊出井施工 (9)8.机具设备配置 ............................................................................... - 16 -9.材料要求 ...................................................................................... - 17 -10。

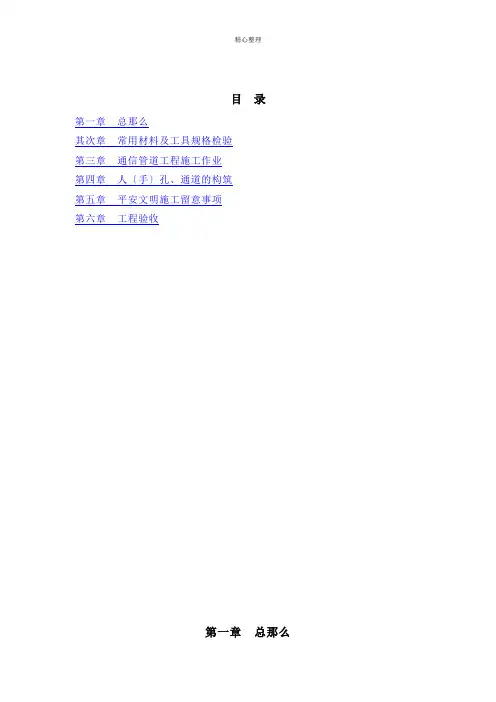

目录第一章总那么其次章常用材料及工具规格检验第三章通信管道工程施工作业第四章人〔手〕孔、通道的构筑第五章平安文明施工留意事项第六章工程验收第一章总那么1.1 本标准依据“YDJ39-90通信管道工程施工及验收技术标准”的原那么，结合北京地区的特点编制而成。

1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。

1.3 凡本标准未列入的工作内容，施工时应遵照设计规定的要求进展。

1.4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保平安生产，严格随工检验及隐藏工程检验；并做好通信管道工程的原始记录工作。

1.5 竣工验收工作应执行建立单位的相关规定，并参照本标准要求，对不合格工程应由施工单位组织返修，并视情节扣分。

其次章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有平凡硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。

b.水泥从出厂到运用，不宜超过三个月。

已受潮、变质、结块的水泥严禁运用。

c. 水泥制品应有出厂检验合格证。

进场后要逐个逐块检查，其规格应符合设计要求，水泥制品外表应平整光滑、无破损及断裂。

d. 水泥制品应到达养护标准，没有到达养护标准的严禁施工中运用。

e. 水泥管道的管身应完整，不缺棱角；管孔的喇叭口必需圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体外表的裂纹〔指纵横向〕长度小于50mm，超过50mm的不宜整块运用；管块的管孔外缘缺边应小于20mm，但外缘缺角，其边长小于50mm的，可以修补后运用。

f. 水泥根底应完整光滑，外表无裂纹，根底有缺角不大于20cm，修补后可运用。

g.人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。

要求上覆外表完整、平滑，无塌陷、裂纹。

2.2 混凝土及水泥砂浆a. 配制混凝土所用的水泥、砂石配料比应符合设计要求及运用标准。

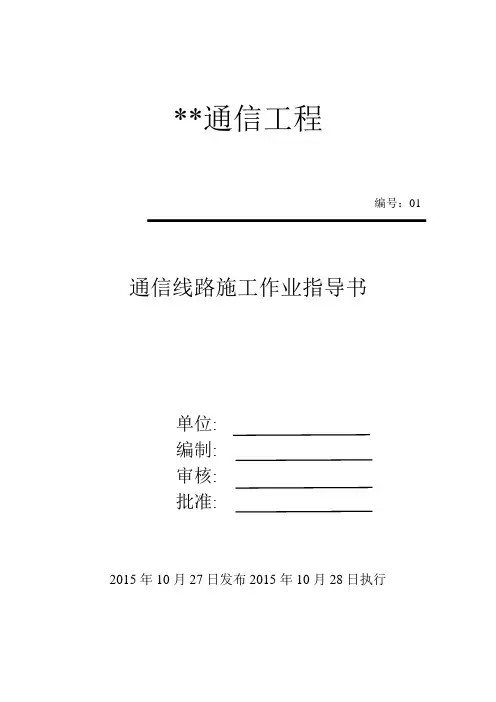

**通信工程编号：01 通信线路施工作业指导书单位:编制:审核:批准:2015年10月27日发布2015年10月28日执行**通信工程通信线路施工作业指导书1、适用范围新建调度所周围新建24孔通信管道，与既有通信管道联通，**通信站到新建调度所敷设1根96芯光缆，既有调度所敷设2根48芯光缆以及1根96芯光缆至调度所。

2、作业准备2.1业内技术准备作业指导书编制后，应在开工前组织组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

除了熟悉本专业外，还要了解其他专业的施工配合状况，以便遇到问题能及时采取措施，确保在施工过程中不影响建筑物强度、美观和系统性能，减少与其他工种发生位置冲突。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配套生活、办公生活，满足主要管理、技术人员进场生活、办公需要。

3、技术要求3.1敷设技术要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。

3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别。

3.2成端技术要求1）应根据规定或设计要求留足预留光缆。

安全技术/建筑施工站场通信施工作业指导书1 适用范围天平铁路工程站场通信施工。

作业准备内业技术准备审核设计文件、施工图纸，进行安全、技术交底，明确组织分工、任务要求、质量标准以及安全环境保护要求，进行必要的安全技术培训。

确定施工方法，编制施工技术措施，认真学习实施性施工组织设计。

辨识危险源及危险因素，制定安全保证措施，提出应急预案。

外业技术准备、对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗2、检查光电缆到货情况，光电缆到货后，检查光电缆和光电缆盘应完整，无机械损伤。

3、对照图纸及材料表，核实电缆型号、长度及规格。

4、对光电缆进行单盘测试。

5、光电缆测试后，在电缆盘上标上电缆型号、规格、长度，同时对光电缆盘编号，准备在施工时随时查找及用量情况。

6、以上的交底、检查及测试都要做好记录、责任人员签字。

做好工作日记，填写好日期，以便归档。

3 技术要求、地区（站场）通信电缆线路应包括：地区通信电缆线路，站场通信电缆线路和区段通信分支电缆线路。

地区通信电缆线路除用户线路外，还应包括中继线路和地区（站场）迂回线路。

2、地区（站场）通信电缆线路的建筑程式可为：架空电缆线路、直埋电缆线路和管道电缆线路。

在局部地段引入线路，也可建筑电缆通道敷设电缆线路。

3、地区（站场）通信电缆线路，应以批准的施工图设计为依据。

复测内容应包括：丈量线路长度和标定地形情况，核对标桩位置和确定电缆防护的施工方法，核对地下管线和障碍点情况，确认线路土质情况等。

4、直埋式电缆在农村及市郊与其他建筑物平行或交叉时。

其最小间隔距离应符合1-1的规定。

表1-1序号建筑设施类型最小间距（m）备注平行时交叉时1直埋电力电缆35KV以下0.50.5（0.25）35KV及其以上 2.0（1.0）0.5（0.25）2市话管道边线0.5（0.25）0.25（0.15）3给水管一般地段 1.0（0.5）0.5（0.15）特殊困难地段0.50.5（0.15）4煤气管管压﹤300kPa 1.0（0.5）0.5（0.15）管压300~800kPa 2.0（1.0）0.5（0.15）5热力管、排水管 1.0（0.5）0.5（0.15）应采取隔热措施6高压石油、天然石油 1.00.5应考虑防蚀措施7污水沟 1.50.58房屋建筑红线（或基础） 1.09水井、坟基边缘 3.010积肥池、厕所、粪坑 3.011大树树干边市内0.75市外 2.0注：地下光、电缆外加保护措施时，可采用括号内的数值。

新建张家口至唐山铁路站后和站房工程ZTZH-1标段施工作业指导书中铁电气化局集团有限公司张唐项目部2014年7月新建张家口至唐山铁路站后和站房工程ZTZH-1标段施工作业指导书编制：审核:监理签字：中铁电气化局集团有限公司张唐项目部2014年7月通信施工作业指导书一、适用范围本作业指导书适用于新建铁路张家口至唐山线通信专业。

二、作业准备1 、内业技术准备组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施,提出应急预案;对全体施工人员进行技术交底和安全培训,考试合格后上岗。

2、外业技术准备调查径路上既有缆线及设施,编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据;进行现场调查，建立临时设施,满足施工人员进场生活、办公需要.依据设计文件，综合工程现场实际情况,编制物资申请计划，根据计划进行备料.检验所用仪器、仪表应经计量检验，并在计量检验有效期内。

三、技术要求1 、电缆单盘测试及配盘技术要求电缆单盘测试内容根据电缆程式及使用方式确定，但所有电缆至少应进行对号、绝缘测试.对称电缆加感线对要使用电容耦合测试仪测试电容耦合K1值及对地不平衡电容e1、e2值。

长途对称电缆配盘技术要求如下：1) 长途对称电缆配盘应按1.5公里或2公里加感节距进行配盘，相邻节距间的配盘偏差，应不大于5％;进入通信站应考虑半加感节距。

2) 车站及中间站引入电缆长度应计算在加感节距内,环引长度全部计入节距，桥引长度按加感节距的1/2计入节距。

3) 单盘电缆的电气特性指标合格及稳气的电缆才能进行配盘。

在同一个音频段内，宜配用同一工厂生产的同一结构电缆.4) 其他如区间电话、传感器、地线等可按设计要求进行配盘。

5) 低频加感回线，采用K1、e1、e2值相互抵消的方法配盘。

当计算k、e1、e2值抵消时，在每加感节距内,不平衡的累积值k1一般应小于200微微法，e1、e2要小于500微微法。

铁路通信施工作业指导书 Updated by Jack on December 25,2020 at 10:00 am通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布 2011年4月1日实施目录一、通信线路建筑作业指导书 ........................................ 错误!未定义书签。

二、光电缆接续及测试作业指导书 (10)三、铁塔基础作业指导书 ................................................ 错误!未定义书签。

四、铁塔架设作业指导书 (40)五、天馈线系统安装作业指导书 (50)六、视频系统前端设备安装作业指导书 (61)七、设备安装作业指导书 ................................................ 错误!未定义书签。

八、系统调试作业指导书 ................................................ 错误!未定义书签。

一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。

2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

如站前光、电缆槽是否已具备敷缆条件等。

所敷设的光缆应满足铁运【2010】142号文的规定。

3. 技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。

2.敷设径路按设计要求施工。

3.占用的槽道和位置符合设计要求。

地铁通信工程人井孔施工作业指导书1、适用范围适用于地铁通信工程人井/孔施工。

2、施工准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求1）施工时堆土应在坑口0.4m以外，高度不得大于1.5m；2）砖砌人手孔在应用砖石前应对砖石进行水浸泡，砖砌时的砖缝宽度在10mm左右，用50#砂浆填满，墙壁必须垂直、弧度均匀、内外墙体抹面厚度在10mm至15mm之间，平面光滑、没有裂纹和砂眼。

墙体转角处抹接良好与四壁粘接牢固成45度斜角；3）拉力环以及孔内穿钉的安装必须牢固位置正确。

上方穿钉应在下方穿钉的垂直线上，偏差不大于5mm ，相邻两组间穿钉偏差小于10mm 。

4、 施工程序与工艺流程4.1 工艺流程图如右图。

4.2 施工方法1）根据施工图所示，用石灰画出需要开挖人手孔基坑的大小，确认标高线的正确无误。

2）开挖时堆土应在坑口0.4m 以外，高度不得大于1.5m ，坑底平整。

3）按照施工要求的混凝土标号浇注基础浇灌时注意积水罐的正确安装略低于四周，基础四周宽出墙体外壁10cm 。

养护期满后方可进行人手孔的墙体砌筑。

4）砌砖时在基础上画出人手孔的内孔尺寸，然后修砌墙体。

修砌时时应注意穿钉和拉力环的正确安装埋设、不得事后进行凿洞补装。

5）拉力环应装在管口下部与管底的间距不应小于14cm ，并应在管道喇叭口外侧，拉力环露出内壁的长度应为8—10cm 。

6）预埋构件的上下螺栓应在同一垂直线上，误差不应大于5mm，中心间距误差不应大于10mm，两组相邻螺栓间距误差不应大于20mm，螺栓露出墙面长度应在70mm—80mm之间。

通信人（手）井的施工
（1） 1、人（手）孔基础：基底，用C20混泥土现场整体浇注10cm厚混泥土垫层，然后再构筑人（手）孔。

（2）人（手）孔四壁及底板均采用C20混凝土并采用C20外加剂的防渗，抗渗标号大于8.现场浇注完成。

（3）人（手）孔上覆：采用C20钢筋混泥土预制、吊装施工。

（4）管道进入人孔处，用M10水泥砂浆抹成圆棱。

（5）人孔内电缆支架用穿钉固定，穿钉与穿钉间距误差不超过±5mm.间距偏差小于10mm。

（6）人孔基础的外型、尺寸应符合设计规定，其外形偏差不大于±20mm。

（7）钢管插入人孔时，应对管道端部进行包封。

（8）人（手）孔施工时，其内壁应采用钢模，保证内壁光滑平整。

道路横向钢管管道铺设
✧在路基上用直槽挖沟法挖出管道沟，管道沟底应和路面平行，管道沟地基应
平整夯实。

✧将接续好的钢管铺在管道沟地基上，用钢丝捆扎并固定，在钢管连接处做好
水泥包封。

✧钢管连接采用套管螺纹接续法施工，钢管接续时，互相间、层与层间分别错
开排列，避免接续位置群过大，难以安装。

✧接续法前，钢管均应先锉成圆形（八字）。

连接时，应先在套管内涂上黄油防
锈。

套管螺纹拧紧时，不能将螺纹全部拧入，应于套管外留1～2扣螺牙，两端进入套管的长度各不小于套管长度的1/3。

钢管的对接缝一律向上。

接续后在套管两端周围抹以黄油（螺丝防锈），并用1：2水泥砂浆做接头包封。

✧钢管敷设完毕后应试通，并加穿钢丝，管孔应用木塞堵严，管内不应有砂土
等杂质。

✧工作完毕后，清理现场并撤出所用施工设备，恢复场地的地形地貌。

通信工程（操作规范）作业指导书通信工程（操作规范）作业指导书1. 施工前的环境检查在安装工程开始以前应对机房的建筑环境条件进行了解和检查，具备下列条件方可开工：1.1 机房土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材搬运，门锁和钥匙齐全。

1.2 房屋预留地槽、暗管、孔洞和位置、数量、尺寸均应符合设计要求。

1.3 对铺设的活动地板应专门检查，地板板块铺设应严密坚固，每平方米水平允许偏差不应在于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

1.4 机房应提供可靠的施工电源和接地装置。

1.5 机房的面积，环境温、湿度均应符合设计要求和相关规定。

2. 施工前的器材检验2.1 施工前，施工单位应对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。

2.2 经检验的器材应做好记录，对与装箱单不符的设备或器材应单独存放，以备核查与处理。

3. 爱立信交换设备安装3.1 机架安装的要求：3.1.1机架安装位置、面朝向与机房设计平面图一致。

3.1.2机架顶与Support（支撑）和Tie-bar（拉杆）固定，每个机架至少安装一个Support（支撑），Support（支撑）和Tie-bar（拉杆）连接的螺丝必须方向朝下并垂直拧紧。

3.1.3机架的水平底座误差每米不大于2mm，垂直度偏差上下不大于5mm。

3.1.4机架与地面绝缘，机架脚有绝缘塑料片，且交换机架与其它设备绝缘。

3.1.5机架内外无污迹、灰尘、杂物。

3.1.6所有标签都采用厂家提供的标准标签，正确粘贴。

3.1.7机架架位标签贴在机架正面上装饰条左边缘135mm的位置，列标签贴在机架侧面上装饰条中间与边框铝条对齐，与设计平面图相符3.2 走线槽的安装：3.2.1线槽的安装位置要与设计相符。

3.2.2主线槽为400mm时，支撑间隔不大于1600mm；主线槽为600mm或800mm时，支撑间隔不大于800mm（BYB202）。
