8960无线通讯测试仪操作指南第一部分：基本操作1.开机：将仪器的电源插头插入电源插座，然后按下电源开关，等待片刻，仪器即可启动。
2.连接设备：使用测试线缆将待测试的设备与仪器连接。
根据设备的不同，连接方法也有所不同，可以参考连接图纸来正确地连接设备。
3.设置通道：在仪器界面上选择所需的通道。
通常情况下，仪器提供多个通道，用于测试不同的频段和协议。
通过触摸屏或旋钮，选择对应的通道。
4.配置参数：根据需要，设置测试参数。
这包括频率、功率、调制方式等参数。
在仪器的菜单中选择对应的选项，并进行相应的设置。
5.运行测试：确认所需的参数已设置完毕后，点击“开始测试”按钮，仪器开始执行测试任务。
测试结果将会显示在屏幕上或通过连接的电脑进行显示。
第二部分：高级操作1.自动化测试：仪器支持自动化测试功能，能够实现对设备进行一系列的自动化测试。
用户可以预先设置测试序列，然后通过点击“自动测试”按钮，仪器将按照预定的序列自动执行测试，并记录测试结果。
2.数据分析：仪器还提供数据分析功能，能够对测试结果进行分析和处理。
用户可以在仪器界面上选择需要分析的数据，并通过提供的分析工具对数据进行处理和展示。
4.结果记录：仪器支持测试结果的记录和保存功能。
用户可以在仪器界面上选择保存结果的格式和位置，并通过点击“保存结果”按钮将测试结果保存下来。
第三部分：常见问题解答1.为什么仪器无法启动？2.如何选择正确的通道？3.如何设置正确的测试参数？4.如何分析和处理测试数据？答：仪器提供了数据分析工具，用户可以选择需要分析的数据，然后使用提供的分析工具进行处理和展示。
5.是否支持远程控制？答：是的，仪器支持远程控制功能。
用户可以通过连接电脑，使用相应的软件对仪器进行远程控制。
本文介绍了8960无线通讯测试仪的基本操作和高级功能。
希望通过这篇操作指南，读者能够更好地掌握这款仪器，并能够有效地进行无线通信设备的测试和调试工作。
胡迪y8960综合测试仪支持完善的WCDMA射频测试，和GSM与CDMA2000一样，并不是所有指标的手动测试都要求我们掌握y WCDMA终端测试遵循3GPP TS34.121协议，本文参照的是最新的Release 8标准y在本次培训中，我们使用的是E1963A A14.18，如果使用其他版本，可能在进入菜单界面的按键顺序上略有不同，不另作说明y注意：进行WCDMA测试的时候一定要用8960呼叫手机，否则就不能进入RMC层，就不能进行测试了。
y RMC：Reference Measurement Channelsy热耦功率计（Thermal Power）测量WCDMA平均功率（包括开环功率）y信道功率计（Channel Power）测量WCDMA信道功率（包括开环功率）y邻道功率泄露比（Adjacent Channel Leakage Power Ratio）y波形质量（Waveform Quality）y BER（Loopback mode 1）y BLER（Loopback mode 2）y33K RAW BERy频谱杂散模板（Spectrum Emission Mask，SEM）y占用带宽（Occupied Bandwidth）y码域功率（Code Domain Power）y I/Q星座图（I/Q Constellation）y PRACH开关功率（PRACH ON/OFF Power）y PRACH前置码分析（PRACH Preamble Analysis）y相位不连续度（Phase Discontinuity）y闭环功率控制（Inner Loop Power Control）y动态功率测试（Dynamic Power）y频谱分析（Spectrum Analysis）y8960测试前的设置y按SHIFT+ Preset对8960进行全复位y按CALL SETUP→F1选择操作模式：Operating Mode→Cell Offy按More(左)移动到第2页，按F2设置Cell Parametersy设置BCCH Update Page =Autoy设置ATT (IMSI Attach)Flag State = Sety按F6关闭菜单y按F4设置Uplink Parametersy设置Maximum Uplink Transmit Power LEVEL =21dBm(手机功率等级为4)y按F6关闭菜单y按More(左)移动到第4页，按F1两次到Security Parametersy安全选项：鉴权并加密Auth & Int (缺省设置)y鉴权算法：Test 34.108(缺省设置)y按F6两次关闭菜单y以上操作完成后的界面如下：y8960测试前的设置（关于信道号设置的说明）y在改变Channel(UARFCN)Parameters设置之前，需将operating mode设置成Cell off，只需设置下行信号，上行信道号是根据下行信道自动更改的y在此设置中没有Band的设置，因为WCDMA中大多数的Band的Channel UARFCN号是唯一的，所以无须设置Bandy但是在Band V和Band VI中，有些信道号是重叠的，需要加以区分，首先将Frequency Band Indicator设置成on，一旦设置的信道号是重叠的号段，8960自动将Band Indicator变实，然后选择Band V或者Band VIy8960测试前的设置（关于信道号设置的说明）举例y按More (左)移动到第2页，按F3到Generator Info，按F3两次，再按F2进入到WCDMA Conn DLChannel Levels,进入如下界面y以上值可以缺省设置y按F6关闭菜单，再按F6三次进入主界面yy按More到第1页，按F1选择操作模式：Operating Mode→Active Celly按F7设置Cell Power =-93y如果是高通芯片，按More (右)到第2页，按F9设置RLC Reestablish =Offy按SAVE保存所有设置到寄存器1 Save Register1,下次可以直接从Register Recall调出参数设置y UE开机等待自动注册网络y如果使用的USIM卡不是Agilent的，那么在默认的Security information下，是需要Auth & Int的y这时如果没有正确设置此USIM所对应的Authentication Key，那么在与终端建立连接的时候，系统会报错，甚至在PS域下无法建立连接y Agilent的USIM卡所对应的Authentication Key默认是y4147494C:454E5420:54454348:4E4F0000y其他的USIM卡，是要输入相应的32位16进制数字，或者在CS连接的情况下，可以关掉鉴权，即securityoperation设置成noney Maximun RF Output Power √y Frequency Error √y Output Power Dynamics in the Uplinky Open Loop Power Control in the Uplink√y Inner Loop Power Control in the Uplink√y Minimun RF Output Power√y Out‐of‐synchronization handling of output power ×y Transmit ON/OFF Time mask √y Change of TFC *y Power setting in uplink compressed mode ×y√表示TA/LA都能支持y*表示只有LA支持y×表示8960不能直接支持y Occupied Bandwidth(OBW)√y Spectrum emission mask √y Adjacent Channel Leakage Power Ratio(ACLR) √y Spurious Emissions×y Transmit Intermodulation×y Transmit Modulationy Error Vector Magnitude(EVM) √y Peak Code Domain Error√y UE phase discontinuity √y PRACH preamble quality*y√表示TA/LA都能支持y*表示只有LA支持y×表示8960不能直接支持y按More(右)移到第3页y按F7改变“UE Target Power”为21dBm y按F8设置UL CL Power Ctrl Parameters y设置UL CL Power Ctrl＝All Up bits y确认UL CL Power Algorithm ＝Twoy见下图:y按Measurement selection选择Thermal Power，见下图y测试频率误差是为了验证UE的发射机载波调制的精确度，频率误差范围要求在±（0.1×10+10-6）Hz内，进行测试的相关设置根据下表：y按CALL SETUP→More(左)移到第2页y按F3到Generator Infoy按F3两次y再按F2进入到WCDMA Conn DL Channel Levelsy再按F2进入WCDMA Conn DL Channel Levelsy确认Connected DPCH Level=可-10.30dBm可以看到如下界面：y按F7设置Cell Power=-106.7y确认手机仍处于连接状态y按More(右)移到第3页y按F7改变“UE Target Power”为21dBmy按F8 UL CL Power Ctrl Parametersy设置UL CL Power Ctrl Mode＝All Up bitsy确认UL CL Power Algorithm ＝Twoy按Measurement selection选择Waveform Quality,见下图：y总的说来，这一步的测试只需要在前面的步骤中将Cell Power=-106.7，然后选择Waveform Quality即可。

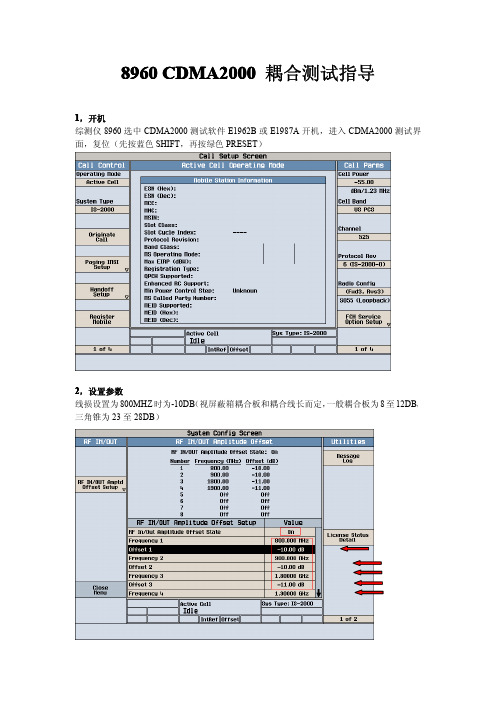

8960CDMA2000耦合测试指导
1，开机
综测仪8960选中CDMA2000测试软件E1962B或E1987A开机，进入CDMA2000测试界面，复位（先按蓝色SHIFT，再按绿色PRESET）
2，设置参数
线损设置为800MHZ时为-10DB（视屏蔽箱耦合板和耦合线长而定，一般耦合板为8至12DB，三角锥为23至28DB）
设置好线损后返回CALL SETUP界面准备开机测试
测试CELL BAND为US CELLULAR，CHANNEL为283
3，测试
手机安装好中国电信资费SIM卡，放入屏蔽箱内合适位置开机，并盖上屏蔽箱。
手机开机后，综测仪显示手机注册完成如下
注册完成后按F3ORIGINATE CALL进行综测仪注册，完成手机与综测仪之间的通讯连接
4，测试结果
CHANNEL POWER
CHANNEL POWER界面
最大功率
测试选项选中最大功率，进入测试最大功率界面后，按一下START SINGLE按钮，显示MAX POWER值为21DB以上即可通过。
第二种测试方式
误码率与CHANNEL POWER测试（一般用三角锥测试）
手机注册完成后，选中CHANEL POWER及FRAME ERROR RATE选项
进入测试界面
CELL POWER值旋至-102DB及以上，COFIDENCE值显示PASS则测试通过（实际上很多手机只能达到-97DB）。
安捷仑8960综合测试仪是GSM和CDMA手机测试常见的测试仪器，现把在生产过程常用的设置和调试在此说明，以便大家需要时参考1.如何将自动测试转换到手动测试？答：按面板右上方LOCAL键，进入本地设置状态即可（注：自动测试是指当仪器连接了电脑所有测试过程由电脑软件控制；手动测试即人工手动直接对仪器进行选择设置和测试。
）2.如何查看8960仪器的当前GPIB地址？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到GPIB 地址，如：GPIB Address:20 3. 如何知道8960仪器当前的测试类型CDMA还是GSM？如何转换？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到，如：Application：GSM/GPRS Mobile Test目前产线常用的有两种，（1）G网手机，采用GSM/GPRS Mobile Test（2）C网手机，采用CDMA2000 Mobile TestGSM手机校准时需把C网换成G网，否则不能校准，转换方法如下：先按按面板右上方LOCAL键，再Application Selection进入子画面，按Application Switch ，进入测试类型选项，通过旋钮选择GSM/GPRS Mobile Test或CDMA2000 Mobile Test，按下旋钮键确定，再选择YES 按下旋钮键确定，仪器将执行自动重启进入选定测试类项。
4.如何修改8960仪器的线损值？答：按SYSTEM CONFIG键，进入系统设置界面，按RF IN/OUT Amptd offset进入子画面，按IN/OUT Amptd offset setup，旋钮选择对应频段，按下旋钮键，进入线损值修改，如－10 dB。
（线损值理论上应该通过测试来定，但实际应用中直接输入经验值有8，10，12 dB，使OK手机测试功率在33±3dB之内即可.5.如何用8960测试手机发射功率？答：在待机界面，按Mesutement Selection 进入弹出窗口，用旋钮选择功率***POWER 项，注意：GSM900M频段测试功率等级有5——15级， GSM1800M频段测试功率等级有0—15级，GSM900测试信道：1—124（中间信道62）;GSM1800测试信道: 512—885（中间信道698），通话测试时：900M功率等级选最大5，信道选62,功率标准为33±3dB；1800M功率等级选最大0，信道选698,功率标准为33±3dB6.GSM手机接收灵敏度测试用手机建立一个呼叫连接，按下Measurement selection键(测试项目选择)，选择测量项GSM Bit Error(误码)，按下F7(BCH)，再按F7调节Cell Power(信元功率)，当Bit Error(误码)不超过2.4%时，Cell Power的值即为所测手机的接收灵敏度，国标为-102 dBm。
安捷伦8960测量原理及操作说明一、测量原理1.信号调制解调：测量设备与被测设备之间建立无线连接后，通过信号调制解调模块将测试信号转换成与被测设备相适应的信号，然后将被测设备发送的信号经过解调转换成数字信号。
2.信号发射与接收：通过射频信号处理系统，将数字信号转换成高频射频信号，通过无线天线发送到被测设备，同时接收被测设备发送的信号。
3.信号分析：通过信号处理单元，对接收信号进行频谱分析、波形分析、调制解调分析等，获取信号的各项参数。
二、操作说明1.连接设备：将测试设备与被测设备通过数据线或者无线连接，在软件界面上选择正确的接口和通信制式。
2.设置测试参数：根据测试需求，设置相应的测试参数。
包括频率范围、带宽、功率级别、调制方式等。
3.启动测试：点击开始测试按钮，仪器将自动产生测试信号并发送到被测设备。
同时，仪器将接收被测设备发送的信号并进行分析。
4.监测信号性能：根据测试需求，在界面上选择需要监测的信号性能参数，如信号强度、误码率、速率等。
仪器将实时显示和记录这些参数。
5.结果分析：测试完成后，可以通过仪器提供的分析工具对测试结果进行进一步分析，如绘制波形图、功率谱图、调制解调图等。
6. 测试报告生成：系统可生成详细的测试报告，包括测试参数、测试结果、分析图表等。
可以导出为Excel、PDF等格式。
三、使用注意事项1.使用正确的天线和连接器，确保信号传输的质量和稳定性。
2.在设备连接之间进行频谱清洁，避免干扰信号的出现。
3.在设置测试参数时，根据被测设备的要求进行合理选择。
4.在测试过程中要注意设备的工作温度和通风情况，确保设备的正常运行。
5.对于不同通信制式的测试，要熟悉相关的技术标准和测试规范，确保测试结果的准确性。
通过以上的操作说明，您可以正确使用安捷伦8960进行无线信号测试和性能检测。
根据测试需求，合理设置测试参数并分析测试结果，可以帮助您更好地了解被测设备的性能和信号质量。
8960测试CDMA2000操作步骤1、开机后，或者仪器初始化（SHIFT + Preset）后，进入CDMA2000测试界面，如下图（任何时候按CALL SETUP键都是这个界面）：在此图中：1 Cell Power设置小区功率，可以取默认值；2 Cell Band设置频段，测试CDMA2000选择US Cellular；3 Channel设置信道，通常在手机注册的时候选择283信道注册，在建立连接后更改为384信道；4 Originate Call发起呼叫，测试CDMA2000，需要由仪器呼叫手机，反过来是不行的。
注：在本文中，描述的操作可以通过界面按键和旋钮完成，比如在更改Cell Band 的时候，按F8 Cell Band，通过旋钮选择US Cellular，然后按下旋钮确认即可设置Cell Band＝US Cellular。
按照上面1、2、3的设置步骤操作后，仪器做好了准备，可以看到如下界面。
2、如果是进行耦合测试，需要对仪器进行补偿设置，过程如下：按SYSTEM CONFIG→F5(RF IN/OUT Amptd Offset) →F2(RF IN/OUT Amptd Offset Setup)，此时将RF IN/OUT Amplitude Offset State设置（旋转旋钮选择，按下旋钮确定即可）为ON，接着设置Frequency 1＝1900MHz，Offset 1=9dB，Frequency 2＝2000MHz，Offset 2=-12dB，此处Offset即为补偿值，且对于8960来说补偿值必须设置为负值。
频率点的选择根据实际测试进行选择，操作的截图如下：此时在仪器面板上会出现Offset字样，它表示仪器进行了补偿设置，如上图红色部分。
补偿值的大小需要根据标准手机对仪器进行设置，不一定所有仪器都设置相同的补偿值。
3、如果直接用射频线将仪器和手机相连，那么不需要设置补偿，或者设置很小的补偿值（比如－0.5dB），本指南以不设置补偿为例。
8960校准/综测操作说明
概述
该自动测试系统ATE(AutomaticTtestEnvironment)用于实现对生产线前期手机的校准和后期的综测，它的用户界面非常简单，很多参数用户可以自己设置。
一般来说，生产线在使用该软件过程中有三种配置方式：
1.单独的校准测试
2.单独的综合测试，包括有线或耦合测试。
3.组合的测试模式，校准测试+综测
在校准测试过程中，手机工作在META模式，而在综和测试过程中，手机处于正常的工作模式，软件在安装完成后，客户需要进行一些配置，可以再程序面板或直接修改安装目录下的‘.ini”文件来实现。
另外，修改这些文件可以使用户在不修改程序源码的情况下来自定义测试的详细参数。
下图为典型的生产线配置：
需要的运行环境及配置要求：
上面为一个图片。
综合测试界面：
校准测试界面：
联合测试界面：。
结束。
8960测试WCDMA操作步骤胡迪1、开机后，或者仪器初始化（SHIFT + Preset）后，进入WCDMA测试界面，如下图（任何时候按CALL SETUP键都是这个界面）：需要说明的是，不同版本的WCDMA测试软件，其操作界面会有所不同，有些菜单需要自己去找，路径会略有不同。
2、如果是进行耦合测试，需要对仪器进行补偿设置，其操作如下：按SYSTEM CONFIG→F5(RF IN/OUT Amptd Offset) →F2(RF IN/OUT Amptd Offset Setup),此时将RF IN/OUT Amplitude Offset State设置（旋转旋钮选择，按下旋钮确定即可）为ON，接着设置Frequency 1＝1800MHz，Offset 1=－10dB，Frequency 2＝2100MHz，Offset 2=－15dB，此处Offset即为补偿值，且对于8960来说补偿值必须设置为负值。
可以参考WCDMA的频段来设置补偿，见下图：设置置补偿的截图如如下：2此时在仪器面板上会出现Offset字样，它表示仪器进行了补偿设置，如上图红色部分。
补偿值的大小需要根据标准手机对仪器进行设置，不一定所有仪器都设置相同的补偿值。
3、如果直接用射频线将仪器和手机相连，那么不需要设置补偿，或者设置很小的补偿值（比如－0.5dB），本指南以不设置补偿为例。
4、WCDMA手机测试需要使用专用的测试白卡，而且如果不是针对8960专用的手机测试白卡，那么还需要将仪器的鉴权功能关掉。
对于WCDMA手机测试来说，仪器需要的设置比较多，但主要是以下几个方面。
按SHIFT+ Preset对8960进行全复位按CALL SETUP→F1选择操作模式：Operating Mode→Cell Off按More(左)移动到第2页，按F2设置Cell Parameters设置BCCH Update Page =Auto调节旋钮向下，设置ATT (IMSI Attach)Flag State = Set按F6关闭菜单。
安捷伦8960测量原理及操作说明
安捷伦8960测量原理及操作说明
一、引言
本文档旨在详细介绍安捷伦8960测量仪器的原理及操作步骤，以帮助用户更好地理解和使用该设备。
二、设备概述
1、设备外观及主要组成部分
2、设备技术参数
3、设备功能及应用领域
三、测量原理
1、信号发生及调制原理
2、信号接收及解调原理
3、信号分析原理
四、设备使用前准备
1、设备安装及连接要求
2、设备电源接入
3、设备连接计算机或其他设备
五、设备操作步骤
1、设备开机及初始化
2、测试配置设置
3、测试场景选择
4、测试参数设置
5、数据记录与分析
6、测试报告
六、常见故障解决方法
1、设备无法开机
2、设备显示异常
3、测量结果不准确
七、常见操作技巧和注意事项
1、测试项选择建议
2、测试环境要求
3、定期维护保养
附件：
本文档附带以下附件供参考使用：
1、安捷伦8960设备说明书
2、测试案例示例文件
3、相关技术资料
法律名词及注释：
1、测试配置设置 - 指设备进行测试前的参数设置，以满足特
定测试需求。
2、测试场景选择 - 指根据不同测试目的选择合适的测试环境，如网络场景、信号强度等。
3、测试参数设置 - 指设备进行测试时需要用户设置的相关参数，如频率、功率等。
4、数据记录与分析 - 指设备自动记录测试数据并提供分析功能，以评估测试结果的准确性。
5、测试报告 - 指设备自动根据测试数据相应的报告，以便用
户查看和保存。
