机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
杨可桢《机械设计基础》（第6版）笔记和课后习题（含考研真题）详解第15章滑动轴承15.1复习笔记一、摩擦状态1．干摩擦（1）定义当两摩擦表面间无任何润滑剂或保护膜时，即出现固体表面间直接接触的摩擦，工程上称为干摩擦。
（2）特点①有大量的摩擦功损耗和严重的磨损；②在滑动轴承中表现为强烈的升温，使轴与轴瓦产生胶合。
注：在滑动轴承中不允许出现干摩擦。
2．边界摩擦（1）定义金属表面上的边界油膜不足以将两金属表面分割开，所以相互运动时，两金属表面微观的高峰部分仍将互相搓削，这种状态称为边界摩擦。
（2）特点金属表层覆盖一层边界油膜后，虽不能绝对消除表面的磨损，却可以起减轻磨损的作用。
（3）摩擦系数摩擦系数。
3．液体摩擦（液体润滑）（1）定义若两摩擦表面间有充足的润滑油，而且能满足一定的条件，则在两摩擦面间可形成厚度达几十微米的压力油膜。
它能将相对运动着的两金属表面分隔开，此时，只有液体之间的摩擦，称为液体摩擦，又称液体润滑。
（2）特点f ，显著地减少了两摩擦表面被油隔开而不直接接触，摩擦系数很小(0.001~0.01)摩擦和磨损。
4．混合摩擦（非液体摩擦）在一般机器中，摩擦表面多处于边界摩擦和液体摩擦的混合状态，称为混合摩擦。
二、滑动轴承的结构形式1．向心滑动轴承（径向滑动轴承）（1）向心滑动轴承主要承受径向载荷。
（2）轴瓦是滑动轴承的重要零件，其顶部有进油孔，内表面有油沟。
（3）轴瓦宽度与轴颈直径之比B/d称为宽径比，其大小：①对于液体摩擦的滑动轴承，常取B/d＝0.5～1；②对于非液体摩擦的滑动轴承，常取B/d=0.8～1.5。
2．推力滑动轴承（1）轴所受的轴向力F应采用推力轴承来承受。
（2）常见的有固定式推力轴承和可倾式推力轴承。
三、轴瓦及轴承衬材料轴瓦材料应具备的性能有：（1）摩擦系数小；（2）导热性好，热膨胀系数小；（3）耐磨、耐蚀、抗胶合能力强；（4）有足够的机械强度和可塑性。
1．轴承合金轴承合金（又称白合金、巴氏合金）有锡锑轴承合金和铅锑轴承合金两大类。
机械设计基础习题含答案《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？ 1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？ 1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？ 1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？ 1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途： Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。
第2章现代设计方法简介2-1 简述三维CAD系统的特点。
2-2 试写出优化设计数学模型的一般表达式并说明其含义。
2-3 简述求解优化问题的数值迭代法的基本思想。
2-4 优化设计的一般过程是什么？ 2-5 机械设计中常用的优化方法有哪些？ 2-6 常规设计方法与可靠性设计方法有何不同？ 2-7 常用的可靠性尺度有那些？ 2-8 简述有限元法的基本原理。
2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。
第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。
3-2 平面机构具有确定运动的条件是什么 3-3 运动副分为哪几类？它在机构中起何作用？ 3-4 计算自度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？ 3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自度。
3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自度。
3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自度。
3-9 试判断图a、b、c所示各构件系统是否为机构。
若是。
1判定它们的运动是否确定。
3-10 计算图a、b、c、d、e、f所示各机构的自度，如有复合铰链、局部自度、或虚约束请指出。
机械设计基础第十五章螺纹连接参考答案第十五章螺纹连接15-12、已知气缸的工作压力在00.5a MP 之间变化。
汽缸内径500mm D =，汽缸盖螺栓数目为16，结合面间采用铜皮石棉垫片。
试计算汽缸盖螺栓直径。
s 22600.50.5109817644613661.5920415340s 3,Q A Q D F P P NFF NF F N F F F N σσ∏∏?===??===''==''=+==b 解：由于气缸盖螺栓连接需满足气密性、强度等要求，并要求具有足够的疲劳强度。
按表选定螺栓强度级别、材料及其主要力学性能如下：6.8级、45钢、=600MPa 、=480MPa.汽缸最大荷载螺栓工作载荷残余锁紧力螺栓最大拉力取安全系数故许用拉1480160312.6mm c 0.8c 153400.8613610431.2153401043124552sMPad mmF N F F Nσσ==≥=='=-?='--==11121012应力：[]=s 螺栓直径查标准确定标准螺栓尺寸：M16内径d =13.835螺栓疲劳轻度校核：相对刚度、选石棉垫片c +c 锁紧力 F =F -c +c 螺栓拉力变化幅 2螺栓危222101d 13.835150.331442455=16.3312150.331a 0.87 1.251192[]17.846[]3 3.90.87 1.251[]316a m u a a m u a a A mm F F MPaA K K MPaS K K K s δδδδεδδεδ-∏?∏==='-=====?=====-1B 险截面积螺栓应力幅螺栓材料疲劳极限=0.32=0.32600=192MP 许用应力幅其中：、、、疲劳强度校核：.330a []17.846a MP MPa σ=∴ 安全15-13、一托架用6个铰制孔用螺栓与钢柱相连接，作用在托架上的外载荷4510Q F N =?。
15-1答滑动轴承按摩擦状态分为两种：液体摩擦滑动轴承和非液体摩擦滑动轴承。
液体摩擦滑动轴承：两摩擦表面完全被液体层隔开，摩擦性质取决于液体分子间的粘性阻力。
根据油
膜形成机理的不同可分为液体动压轴承和液体静压轴承。
非液体摩擦滑动轴承：两摩擦表面处于边界摩擦或混合摩擦状态，两表面间有润滑油，但不足以将两
表面完全隔离，其微观凸峰之间仍相互搓削而产生磨损。
15-2解（ 1）求滑动轴承上的径向载荷
（ 2）求轴瓦宽度
（ 3）查许用值
查教材表 15-1，锡青铜的，
（ 4）验算压强
（ 5）验算值
15-3解（1）查许用值
查教材表 15-1，铸锡青铜ZCuSn10P1的，
（ 2）由压强确定的径向载荷
由得
（ 3）由值确定的径向载荷
得
轴承的主要承载能力由值确定，其最大径向载荷为。
15-4解（ 1）求压强
（ 5）求值
查表 15-1，可选用铸铝青铜ZCuAl10Fe3 ，
15-5证明液体内部摩擦切应力、液体动力粘度、和速度梯度之间有如下关系：
轴颈的线速度为，半径间隙为，则
速度梯度为
磨擦阻力
摩擦阻力矩
将、代入上式。
第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。
191第15章 滑动轴承15.1考点提要15.1.1 重要术语及基本概念轴瓦、轴承衬、油沟与油孔、宽径比、不完全液体润滑、液体动力润滑、止推轴承、摩擦的特点及状态（干摩擦，边界摩擦，液体摩擦，混合摩擦），静压轴承15.1.2 滑动轴承的材料和主要失效形式滑动轴承的主要失效形式有磨粒磨损、刮伤、胶合、疲劳剥落和腐蚀等。
针对滑动轴承的主要失效形式，轴瓦和轴承衬的材料统称为轴承材料。
轴承材料的性能应着重满足良好的减摩性、耐磨性和抗咬粘性，良好的摩擦顺应性、嵌入性和磨合性，足够的强度和抗腐蚀能力，良好的导热性、工艺性、经济性等。
常用轴承材料及性能详见教材。
15.1.3 滑动轴承设计设计内容包括：1）决定轴承的结构型式；2）选择轴瓦和轴承衬的材料；3）决定轴承结构参数；4）选择润滑剂和润滑方法；5）计算轴承工作能力。
在设计滑动轴承时，如果速度高，温升大，可相对间隙大些，速度低时，温升小，可相对间隙小些，有利于提高承载能力。
滑动轴承的承载能力与相对间隙的平方成反比，因此载荷大时，相对间隙应取小些，载荷小时则可取大些，有利于温度降低。
不完全液体润滑径向滑动轴承处于混合润滑，这类径向滑动轴承的计算准则是p ≤[]p 、pv ≤[]pv 和v ≤[]v 。
设计中，轴承所承受径向载荷F （单位为：Ｎ），轴径转速n （单位为：min /r ），轴颈直径d （单位为：ｍｍ）。
然后进行以下验算： （１）轴承的平均压力P （单位为：Mpa ）][p dBF p ≤= （１５－１） 式中：B —轴承宽度，单位为mm ；][p —轴瓦材料的许用应力，单位为Mpa（２）轴承的pv 值（单位为：s m Mpa /．）][19100100060pv BFn dn Bd F pv ≤=⨯=（１５－２） 式中：v —轴颈圆周速度，单位为s m /（３）滑动速度v （单位为：s m /） ][v v ≤ （１５－３）非液体摩擦滑动轴承的计算内容是：限制压强p ，以保证润滑油不被过大的压力挤出，使得轴瓦不至于过度磨损。

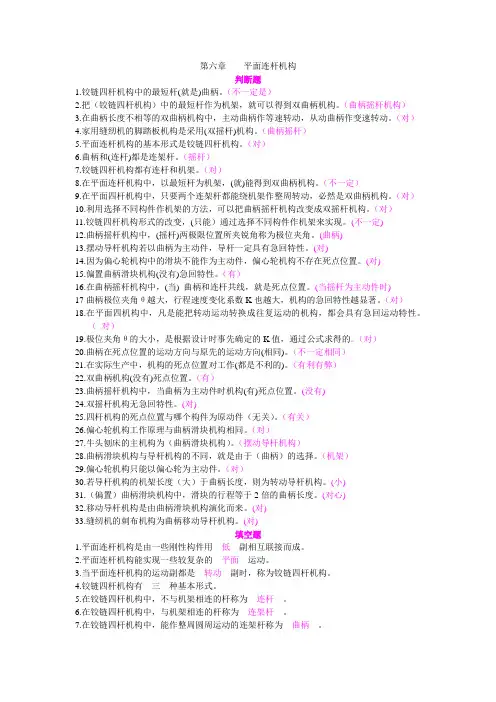

第六章平面连杆机构判断题1.铰链四杆机构中的最短杆(就是)曲柄。
（不一定是）2.把（铰链四杆机构）中的最短杆作为机架，就可以得到双曲柄机构。
（曲柄摇杆机构）3.在曲柄长度不相等的双曲柄机构中，主动曲柄作等速转动，从动曲柄作变速转动。
（对）4.家用缝纫机的脚踏板机构是采用(双摇杆)机构。
（曲柄摇杆）5.平面连杆机构的基本形式是铰链四杆机构。
（对）6.曲柄和(连杆)都是连架杆。
（摇杆）7.铰链四杆机构都有连杆和机架。
（对）8.在平面连杆机构中，以最短杆为机架，(就)能得到双曲柄机构。
（不一定）9.在平面四杆机构中，只要两个连架杆都能绕机架作整周转动，必然是双曲柄机构。
（对）10.利用选择不同构件作机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（对）11.铰链四杆机构形式的改变，(只能）通过选择不同构件作机架来实现。
(不一定)12.曲柄摇杆机构中，(摇杆)两极限位置所夹锐角称为极位夹角。
(曲柄)13.摆动导杆机构若以曲柄为主动件，导杆一定具有急回特性。
(对)14.因为偏心轮机构中的滑块不能作为主动件，偏心轮机构不存在死点位置。
(对)15.偏置曲柄滑块机构(没有)急回特性。
（有）16.在曲柄摇杆机构中，(当) 曲柄和连杆共线，就是死点位置。
(当摇杆为主动件时)17曲柄极位夹角θ越大，行程速度变化系数K也越大，机构的急回特性越显著。
（对）18.在平面四机构中，凡是能把转动运动转换成往复运动的机构，都会具有急回运动特性。
（对）19.极位夹角θ的大小，是根据设计时事先确定的K值，通过公式求得的。
（对）20.曲柄在死点位置的运动方向与原先的运动方向(相同)。
（不一定相同）21.在实际生产中，机构的死点位置对工作(都是不利的)。
（有利有弊）22.双曲柄机构(没有)死点位置。
（有）23.曲柄摇杆机构中，当曲柄为主动件时机构(有)死点位置。
(没有)24.双摇杆机构无急回特性。
(对)25.四杆机构的死点位置与哪个构件为原动件（无关）。
