ASYS操作步骤

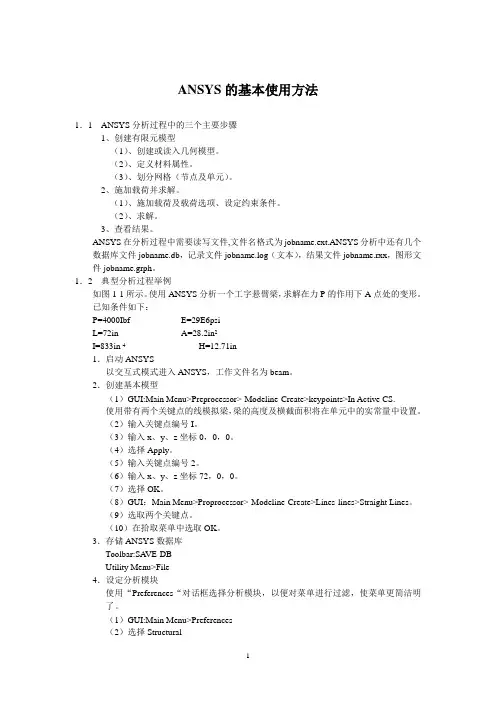

ANSYS的基本使用方法1．1ANSYS分析过程中的三个主要步骤1、创建有限元模型（1）、创建或读入几何模型。

（2）、定义材料属性。

（3）、划分网格（节点及单元）。

2、施加载荷并求解。

（1）、施加载荷及载荷选项、设定约束条件。

（2）、求解。

3、查看结果。

ANSYS在分析过程中需要读写文件,文件名格式为jobname.ext.ANSYS分析中还有几个数据库文件jobname.db，记录文件jobname.log（文本），结果文件jobname.rxx，图形文件jobname.grph。

1．2典型分析过程举例如图1-1所示。

使用ANSYS分析一个工字悬臂梁，求解在力P的作用下A点处的变形。

已知条件如下：P=4000Ibf E=29E6psiL=72in A=28.2in2I=833in 4H=12.71in1．启动ANSYS以交互式模式进入ANSYS，工作文件名为beam。

2．创建基本模型（1）GUI:Main Menu>Preprocessor>-Modeline-Create>keypoints>In Active CS.使用带有两个关键点的线模拟梁，梁的高度及横截面积将在单元中的实常量中设置。

（2）输入关键点编号I。

（3）输入x、y、z坐标0，0，0。

（4）选择Apply。

（5）输入关键点编号2。

（6）输入x、y、z坐标72，0，0。

（7）选择OK。

（8）GUI：Main Menu>Proprocessor>-Modeline-Create>Lines-lines>Straight Lines。

（9）选取两个关键点。

（10）在拾取菜单中选取OK。

3．存储ANSYS数据库Toolbar:SA VE-DBUtility Menu>File4．设定分析模块使用“Preferences“对话框选择分析模块，以便对菜单进行过滤，使菜单更简洁明了。

（1）GUI:Main Menu>Preferences（2）选择Structural（3）选择OK5．设定单元类型及相应选项对于任何分析，必须在单元类型库中选择一个或几个适合的单元类型，单元类型决定了附加的自由度（位移、转角、温度）。

ansys经典界面模态计算步骤
在ANSYS经典界面中进行模态计算时，一般需要按照以下步骤进行操作：
1. 准备几何模型，首先需要导入或创建要进行模态分析的几何模型。

可以使用ANSYS中的几何建模工具创建模型，也可以导入其他CAD软件中创建的几何模型。

2. 定义材料属性，在进行模态分析之前，需要为几何模型定义材料属性，包括材料的密度、弹性模量、泊松比等。

这些材料属性对于模态分析结果具有重要影响。

3. 设置边界条件，在模态分析中，需要为几何模型设置合适的边界条件，以模拟实际工况。

这包括约束条件和加载条件，确保模型在分析过程中受到合适的约束和加载。

4. 网格划分，对几何模型进行网格划分，将其离散为有限元网格。

网格划分的精细程度会影响分析结果的准确性和计算时间。

5. 设置模态分析类型，在ANSYS中，选择模态分析类型，包括
自由振动分析和弦振动分析等。

根据实际情况选择合适的分析类型。

6. 求解和后处理，完成模态分析设置后，进行求解并进行后处理。

在求解过程中，ANSYS会计算结构的固有频率和模态形态，后
处理则包括查看模态振型、模态频率等结果。

以上就是在ANSYS经典界面中进行模态计算的一般步骤。

在实
际操作中，还需要根据具体情况进行调整和优化，以获得准确的模
态分析结果。

ansys命令流使用方法
在ANSYS中，命令流是一种用于执行特定操作的自动化工具。

以下是ANSYS命令流使用的一般步骤：
1. 打开ANSYS软件并加载您要使用的工程文件。

2. 在ANSYS Graphical User Interface (GUI) 中，将鼠标指针放
在工具栏上。

在“Run”下拉菜单中选择“Command Line”。

3. 在命令行窗口中，输入和编辑您想执行的命令。

您可以使用ANSYS的命令语言以及相关命令进行模型操作、网格生成、
求解等。

4. 您可以通过多种方式输入命令：直接在命令行中输入、从脚本文件中读取、从ANSYS GUI中的日志文件中复制粘贴等。

5. 您可以使用命令流中的参数和变量来进行自动化操作。

使用“!VARIABLE”语句定义变量，并通过“!VARIABLE = value”语
句赋值。

6. 使用ANSYS的各种功能命令对模型进行操作。

例如，在预
处理阶段，您可以使用命令生成几何体、定义材料属性、设定网格、添加边界条件等。

7. 在求解阶段，使用命令启动求解器，设置求解器选项，运行求解器，并监视求解器的输出。

8. 在结果后处理阶段，使用命令读取并处理结果数据，生成图形、报告等。

9. 执行命令流，您可以一次性执行整个命令流，或者逐个执行命令。

10. 您还可以将命令流保存为脚本文件，以便将来再次使用。

以上是ANSYS命令流的一般用法，具体的命令和语法取决于您的特定需求和ANSYS的版本。

建议您参考ANSYS的官方文档和教程，以获得更详细和准确的使用说明。

ANSYS入门教程第一步：了解ANSYS界面打开ANSYS软件后，会看到一个包含各种功能的界面。

主要的界面区域包括：1.工具栏：包含各种工具和快捷键，可以帮助用户进行模型建立、网格划分、求解等操作。

2.操作窗口：显示软件的输出信息和错误提示，以及对模型的操作。

3.图形窗口：用于显示模型的几何形状、网格划分结果和结果解析等。

4.工作区：用于组织和管理模型、网格和结果文件等。

第二步：创建模型在ANSYS的工作区中，点击“Geometry”工具栏上的“New Geometry”按钮，进入模型创建界面。

在模型创建界面中，可以使用各种工具创建几何形状，如直线、圆弧、矩形等。

创建几何形状时，可以使用鼠标绘制，也可以输入具体的坐标和尺寸。

创建完成后，可以使用工具栏上的各种操作来对几何形状进行修整和修改。

例如，可以使用“Trim”工具删除多余的几何形状，使用“Extend”工具延长已有的几何线段等。

第三步：定义材料属性在ANSYS中，需要为模型定义材料属性。

点击工具栏上的“Engineering Data”按钮，进入材料属性定义界面。

在界面中，可以选择不同的材料类型，并输入相应的参数，如杨氏模量、泊松比等。

还可以导入外部材料库中的材料属性数据。

第四步：划分网格在ANSYS中，需要将模型划分为小的网格单元，以便进行后续的有限元分析。

点击工具栏上的“Mesh”按钮，进入网格划分界面。

在界面中，可以选择不同的网格类型，并设置相应的网格参数。

通常，可以选择“Quad”或“Tri”网格类型，并设置网格大小。

完成网格划分后，可以使用工具栏上的网格修整工具来调整和修改网格。

第五步：施加边界条件在ANSYS中，需要为模型施加边界条件和加载。

点击工具栏上的“Solution”按钮，进入边界条件设置界面。

在界面中，可以选择不同的加载类型，并设置相应的加载参数。

例如，可以选择“Force”加载，并输入加载的大小和方向。

还可以选择“Constraint”加载，并设置固定边界条件。
