材料力学习题课

8-1 试求图示各杆的轴力，并指出轴力的最大值。

(2) 取1-1(3) 取2-2(4) 轴力最大值： (b)(1) 求固定端的约束反力； (2) 取1-1(3) 取2-2(4) (c)(1) 用截面法求内力，取1-1、2-2、3-3截面；(2) 取1-1(3) 取2-2 (4) 取3-3截面的右段；(5) 轴力最大值： (d)(1) 用截面法求内力，取1-1、(2) 取1-1(2) 取2-2(5) 轴力最大值： 8-2 试画出8-1解：(a) (b) (c) (d) 8-5与BC 段的直径分别为(c) (d)F RN 2F N 3 F N 1F F Fd 1=20 mm 和d 2=30 mm ，如欲使AB 与BC 段横截面上的正应力相同，试求载荷F 2之值。

解：(1) 用截面法求出(2) 求1-1、2-28-6 题8-5段的直径d 1=40 mm ，如欲使AB 与BC 段横截面上的正应力相同，试求BC 段的直径。

解：(1)用截面法求出1-1、2-2截面的轴力；(2) 求1-1、2-2截面的正应力，利用正应力相同；8-7 图示木杆，承受轴向载荷F =10 kN 作用，杆的横截面面积A =1000 mm 2，粘接面的方位角θ= 450，试计算该截面上的正应力与切应力，并画出应力的方向。

解：(1) (2) 8-14 2=20 mm ，两杆F =80 kN 作用，试校核桁架的强度。

解：(1) 对节点A(2) 列平衡方程 解得： (2) 8-15 图示桁架，杆1A 处承受铅直方向的载荷F 作用，F =50 kN ，钢的许用应力[σS ] =160 MPa ，木的许用应力[σW ] =10 MPa 。

解：(1) 对节点A (2) 84 mm 。

8-16 题8-14解：(1) 由8-14得到的关系；(2) 取[F ]=97.1 kN 。

8-18 图示阶梯形杆A 2=100 mm 2，E =200GPa ，试计算杆AC 的轴向变形 解：(1) (2) AC 8-22 图示桁架，杆1与杆2的横截面面积与材料均相同，在节点A 处承受载荷F 作用。

第1章1－1 什么是构件的强度、刚度和稳定性？1－2 材料力学对变形固体有哪些假设？第2章2－1 试作图示各杆的轴力图，并确定最大轴力| FN |max 。

2－2 试求图示桁架各指定杆件的轴力。

2－3 试作图示各杆的扭矩图，并确定最大扭矩| T|max 。

2－4 图示一传动轴，转速n＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。

（1）试绘该轴的扭矩图。

（2）若将轮C与轮D对调，试分析对轴的受力是否有利。

2－5 试列出图示各梁的剪力方程和弯矩方程。

作剪力图和弯矩图，并确定| Fs |max及|M |max值。

2－6 试用简易法作图示各梁的剪力图和弯矩图，并确定| F s |max及| M|max值，并用微分关系对图形进行校核。

2－7 图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁A B的内力图。

2－8 图示处于水平位置的操纵手柄，在自由端C处受到一铅垂向下的集中力F p作用。

试画出AB段的内力图。

第3章3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。

3－2变截面直杆如图所示。

已知A1＝8cm2，A2＝4cm2，E＝200GPa 。

求杆的总伸长量。

3－3 在图示结构中，AB为刚性杆，CD为钢斜拉杆。

已知F P1＝5kN ，F P2＝10kN ，l＝1m ，杆CD的截面积A＝100mm2 ，钢的弹性模量E＝200GPa 。

试求杆CD的轴向变形和刚性杆AB在端点B的铅垂位移。

3－4 一木柱受力如图所示。

柱的横截面为边长200mm的正方形，材料可认为符合胡克定律，其弹性模量E＝10GPa。

如不计柱的自重，试求：（1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱的总变形。

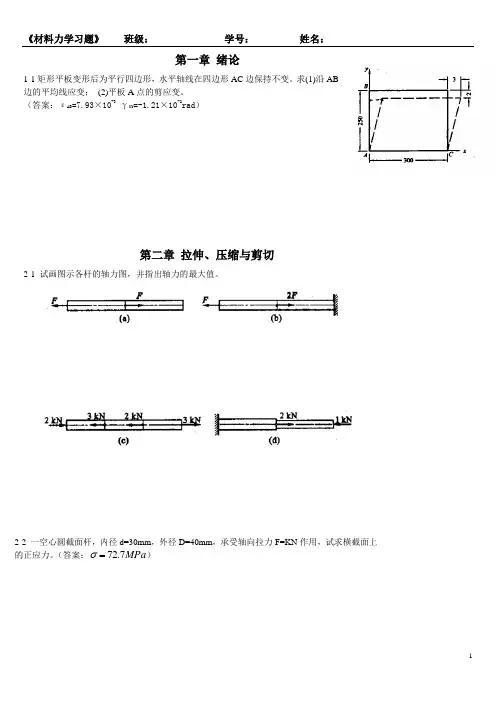

第一章 绪论1-1矩形平板变形后为平行四边形，水平轴线在四边形AC 边保持不变。

求(1)沿AB边的平均线应变； (2)平板A 点的剪应变。

（答案：εAB =7.93×10-3 γXY =-1.21×10-2rad ）第二章 拉伸、压缩与剪切2-1 试画图示各杆的轴力图，并指出轴力的最大值。

2-2 一空心圆截面杆，内径d=30mm ，外径D=40mm ，承受轴向拉力F=KN 作用，试求横截面上的正应力。

（答案：MPa 7.72=σ）2-3 题2－1 c 所示杆，若该杆的横截面面积A=502m m ，试计算杆内的最大拉应力与最大压应力（答案：MPa t 60max ,=σ MPa c 40max ,=σ）2.4图示轴向受拉等截面杆，横截面面积A=5002m m ，载荷F=50KN 。

试求图示截面m-m 上的正应力与切应力，以及杆内的最大正应力与最大切应力。

（答案：MPa MPa MPa MPa 50 ; 100 ; 24.49 ; 32.41max max ==-==τστσαα）2.5如图所示，杆件受轴向载荷F 作用。

该杆由两根木杆粘接而成，若欲使粘接面上的正应力为其切应力的二倍，则粘接面的方位角θ应为何值（答案： 6.26=θ）2.6 等直杆受力如图所示，试求各杆段中截面上的轴力，并绘出轴力图。

2.7某材料的应力－应变曲线如图所示，图中还同时画出了低应变去区的详图，试确定材料的弹性模量E 、屈服极限s σ、强度极限b σ、与伸长率δ，并判断该材料属于何种类型（塑性或脆性材料）。

2.8某材料的应力－应变曲线如图所示，试根据该曲线确定： （1）材料的弹性模量E 、比例极限P σ与屈服极限2.0σ; （2）当应力增加到MPa 350=σ时，材料的正应变ε， 以及相应的弹性应变e ε与塑性应变p ε2.9图示桁架，杆1与杆2的横截面均为圆形，直径分别为d1=30mm 与d2＝20mm ，两杆材料相同，许用应力[]σ＝160MPa ，该桁架在节点A 处承受铅垂方向的载荷F=80KN 作用。

材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。

试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。

解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。

1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。

解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。

试问杆件横截面上存在何种内力分量，并确定其大小。

图中之C点为截面形心。

解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×0.04×0.1/2=200×103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。

试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。

解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。

解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。

习题2-1图 习题2-2图习题2-3图 习题2-4图习题2-5图 习题2-6图材料力学习题大全及答案第1章 引 论1－1 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M 。

关于固定端处横截面A －A 上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。

正确答案是 C 。

1－2 图示带缺口的直杆在两端承受拉力F P 作用。

关于A －A 截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。

正确答案是 D 。

1－3 图示直杆ACB 在两端A 、B 处固定。

关于其两端的约束力有四种答案。

试分析哪一种答案最合理。

正确答案是 D 。

1－4 等截面直杆在两端承受沿杆轴线的拉力F P 。

关于杆中点处截面A －A 在杆变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试判断哪一种答案是正确的。

正确答案是 D 。

1－5 图示等截面直杆在两端作用有力偶，数值为M ，力偶作用面与杆的对称面一致。

关于杆中点处截面A －A 在杆变形后的位置（对于左端，由A A '→；对于右端，由A A ''→），有四种答案，试判断哪一种答案是正确的。

正确答案是 C 。

习题2-1图习题2-2图习题2-3图习题2-4图1－6 等截面直杆，其支承和受力如图所示。

关于其轴线在变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试分析哪一种是合理的。

正确答案是 C 。

第2章 杆件的内力分析2－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。

试分析下列平衡微分方程中哪一个是正确的。

（A ）d d Q x F d M（B ）d d Q x F （C ）d d Q x F （D ）d d Q xF 2－2 对于图示承受均布载荷q 的简支梁，其弯矩图凸凹性与哪些因素相关？试判断下列四种答案中哪几种是正确的。
