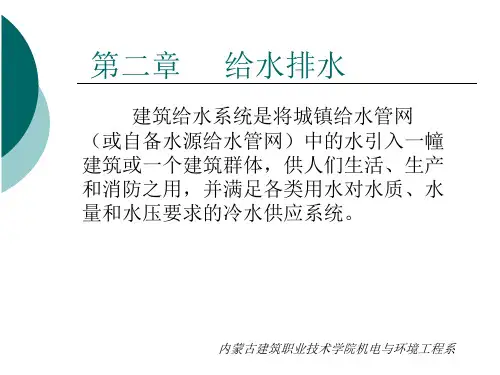

建筑卫生设备-给水排水

排水系统图
第三节 建筑排水管网的布置和敷设
一、横支管
1、在楼层可明装在地板上或悬吊在楼板上；尽量沿墙作平行 布置；
2、高层建筑中，底层的管道应考虑单独排出，以防止底层卫 生器具因受立管底部出现压力过大等原因造成污水外溢的现 象；
3、横管布置应尽量减少不必要的转弯、曲折，作直线连接；
4、横管应尽量避免穿越伸缩缝、沉降缝。
❖ 排出管可埋在底层地下或悬吊在地下室的顶板下面。排出管的 长度取决于室外排水检查井的位置。检查井的中心距建筑物外 墙面一般为2.5-3m，不宜大于10m。
❖ 排出管与立管宜采用两个45°弯头连接。对生活饮水箱（池） 的泄水管、溢流管、开水器、热水器的排水、医疗灭菌消毒设 备的排水、蒸发式冷却器、空调设备冷凝水的排水、贮存食品 或饮料的冷藏库房的地面排水和冷风和浴霸水盘的排水，均不 得直接接入或排入污废水管道系统，采用具有水封的存水弯式 空气隔断的间接排水方式，以避免上述设备受到污水污染。排 出管穿越承重墙基础时，应防止建筑物下沉压破管道，防止措 施同给水管道。
清通设备
5、污水抽升设备
❖ 在工业与民用建筑的地下室、人防地道和地 下铁道等地下建筑物中，卫生器具的污水不 能自流排至室外排水管道时，需设水泵和集 水池等局部抽升设备，将污水抽送到室外排 水管道中去，以保证生产的正常进行和保护 环境卫生。
6、污水局部处理设备与设施
污水局部处理设施设置要求：
❖ 当个别建筑内排出的污水不允许直接排入室外排水管道时（ 如呈强酸性、强碱性、含多量汽油、油脂或大量杂质的污水 ），则要设置污水局部处理设备，使污水水质得到初步改善 后再排入室外排水管道。
二、应符合安全、环境等方面的基本要求
❖ 排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂 房内，以及食品及贵重商品仓库、通风小室、电气机房和电 梯机房内；不得穿越住宅客厅、餐厅，并不宜靠近与卧室相 邻的内墙；不宜穿越橱窗、壁柜；不得穿越生活饮用水池部 位的上方；不得穿越卧室；不得布置在遇水会引起燃烧、爆 炸或损坏的原料、产品和设备上面。

建筑设备给水排水工程图及图例三、给水排水工程图及图例 (景管施2,)(一)管及管件等表示:(GB/T50106-2001)1(管道生活给水管热水给水管热水回水管中水给水管污水管通气管废水管(可同中水源水管合用) 雨水管立管表示2(部件、附件等清扫口透气帽雨水斗排水漏斗圆形地漏方形地漏自动冲洗水箱水表立管检查口3(卫生设施放水龙头皮带龙头立式洗脸盆台式洗脸盆挂式洗脸盆浴盆化验盆、洗涤盆盥洗槽污水池妇女卫生盆立式小便器壁挂式小便器蹲式大便器坐式大便器小便槽淋浴喷头4(管件(给水镀锌管管件一般无图，铸铁给水管管件图例)偏心异径管异径管短管( 左甲中乙)存水弯(左S形、中P形、右蛊形) 弯头正三通(左盘口，中承口)斜三通正四通斜四通(二)图1(系统图:(轴测图，用斜45?等轴测法绘制)反映空间走向。

2(平面图:反映管道水平面走向。

3(剖面图:看局部、空间位置。

4(大样图:看结构、构造情况，以标准图集为准(S——水施)图 4-36轴测图第三节建筑室内给排水系统组成(景施128页)一、给水管网系统组成1(进户管(引入管) (从外网进入室内，连接室内管网，直达水表位置) 2(水表井(节点)3(管网: 水平干管:(将引入管输入水送至各立干管)干管立干管:(将水平干管输入水供至各层横管和支管)水平支管支干管支立管阀4(给水附件水嘴水泵5(升压储水设备水箱水池等6(消防设备消火栓二、排水管网系统组成(按其排除污水的性质分三类)图 4-37 给水系统组成工业废水管道(排除工矿企业生产用污废水)F1—引入管 2—水表井 3— (一)分类水平干管4—水泵 5—主控制生活污水管道(日常生活中用污水、W阀 6—主干管7—立支管 8—粪便、洗涤污水)水平支管 9—水嘴及用水设备雨水管道(排除屋面雨水和雪水)Y10—消火栓 11—水箱 (二)主要组成1(污水收集器:?,?;各种卫生器具?立管2(排水管支管排出管伸顶通气管(延伸排水立管至建筑屋面以上的通气管)(景施138页)专用通气立管(设卫生器具层次为10 或>10层;超过规范)3(通气管环形通气管(同一污水支管卫生器具在4或>4个，支管长>12m，大便器?6个)器具通气管(卫生、安静要求高)(作用:使室内外排水管道与大气相通，排出管道中有害气体并使臭气进入大气，以防沼气中毒)。

医院洁净手术部建筑技术10给水排水10 给水排水10．1 一般规定10．1．1 洁净手术部内的给排水管道均应暗装，应敷设在设备层或技术夹道内，不得穿越洁净手术室。

10．1．2 管道穿过洁净用房的墙壁、楼板时应加设套管，管道和套管之间应采取密封措施。

10．1．3 管道外表面存在结露风险时，应采取防护措施。

防结露外表面应光滑且易于清洗，并不得对洁净手术室造成污染。

10．2 给水10．2．1 供给洁净手术部用水的水质应符合现行国家标准《生活饮用水卫生标准》GB 5749的要求，应有两路进口，由处于连续正压状态下的管道系统供给。

10．2．2 洁净手术部内的盥洗设备应同时设置冷热水系统；当由储存设备供热水时，水温不应低于60℃；当设置循环系统时，循环水温应大于等于50℃。

10．2．3 洁净手术部刷手间的刷手池应同时供应冷、热水，设置洗手、消毒、干洗设备。

并应设置有可调节冷热水温的非手动开关的龙头，按每间手术室不宜多于2个龙头配备。

10．2．4 给水管与卫生器具及设备的连接应有空气隔断或倒流防止器，不应直接相连。

10．2．5 给水管道应使用不锈钢管、铜管或无毒给水塑料管。

10．3 排水10．3．1 洁净手术部内的排水设备，应在排水口的下部设置高度大于50mm的水封装置。

10．3．2 洁净手术部洁净区内不应设置地漏。

洁净手术部内其他地方的地漏，应采用设有防污染措施的专用密封地漏，且不得采用钟罩式地漏。

10．3．3 洁净手术部应采用不易积存污物又易于清扫的卫生器具、管材、管架及附件。

10．3．4 洁净手术部的卫生器具和装置的污水透气系统应独立设置。

10．3．5 洁净手术室的排水横管直径应比设计值大一级。

11 电气11．1 供电11．1．1 供配电系统应根据医用电气设备工作场所的分类进行设计。

11．1．2 洁净手术部应采用独立双路电源供电。

11．1．3 有生命支持电气设备的洁净手术室必须设置应急电源。

自动恢复供电时间应符合下列要求：1 生命支持电气设备应能实现在线切换。

mm。
• 1.给水常用管材和管件
• 常用给水管材一般有钢管、铜管、铸铁管和塑料管 及复合管材。但必须注意：生活用水的给水管必须 是无毒的。
PVCE管
不锈钢管
铝塑管
（1）钢管 • 钢管有焊接钢管（常用）、无缝钢管两种。 • 室内给水管道通常用普通和加厚焊接钢管。用于 生活给水管道要专门镀锌。 • 规格以公称直径（也称公称口径、公称通径）表 示，即用字母DN其后附加公称直径数值（内径）。 例如DN40，则表示公称直径为40mm 。 • 无缝钢管则以外径乘以壁厚来表示规格。
钢 管 的 连 接
螺纹连接(丝扣连接) 通常用于管径较小（DN≤100mm）、工作压力较低 的系统（PN≤ 1.0MPa）。可灵活拆装、造价较低、需用专 用的接头、应用范围非常广泛。 焊接连接 适用的工作压力和温度范围广，接口严密、强度高； 不需配件和接头；不易渗漏；接口固定、不易拆装。应用 范围非常广泛。 法兰连接 适用的工作压力和温度范围广，接口严密、强度高； 需专用配件和接头；造价较高；接口灵活、易拆装。主用 于设备及阀件与管道的连接。 沟槽连接 主要针对镀锌钢管及钢塑复合管的连接，为保证不 破坏镀锌钢管的镀锌层和钢塑复合管的防腐层；这种连接 方式接口严密、强度较高；需专用配件和接头；造价较高； 接口灵活、易拆装。
连接卫生器具的排水支管穿过楼板时，对现浇 楼板应预留孔洞，留洞尺寸见下表。
4.室内给水管道与排水管道的布置与敷设
1.给水管道的布置
（1）引入管的布置 • 从配水平衡和供水可靠考虑，宜从建筑物用水量最大 处和不允许断水处引入。 • 当建筑物内卫生用具布置比较均匀时，应在建筑物中 部引入，以缩短管网向最不利点的输水长度，减少管 网的水头损失。
旋翼式水表图片
