接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。

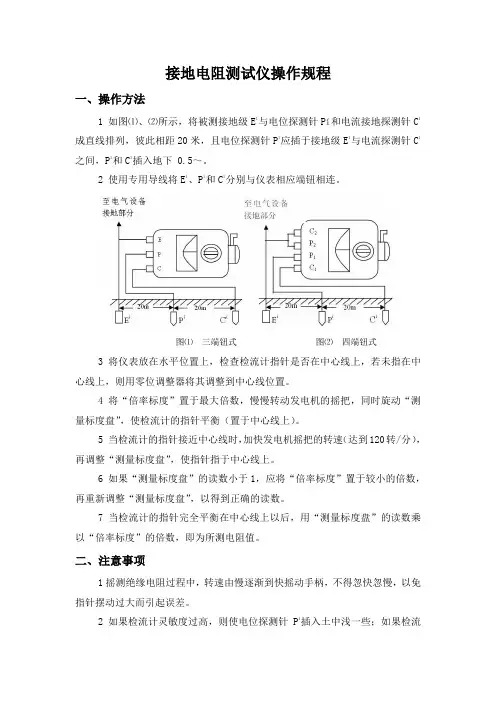

接地电阻测试仪操作规程一、操作方法1 如图⑴、⑵所示，将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列，彼此相距20米，且电位探测针Pí应插于接地级Eí与电流探测针Cí之间，Pí和Cí插入地下 0.5～。
2 使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。
图⑴三端钮式图⑵四端钮式3 将仪表放在水平位置上，检查检流计指针是否在中心线上，若未指在中心线上，则用零位调整器将其调整到中心线位置。
4 将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计的指针平衡（置于中心线上）。
5 当检流计的指针接近中心线时，加快发电机摇把的转速（达到120转/分），再调整“测量标度盘”，使指针指于中心线上。
6 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确的读数。
7 当检流计的指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测电阻值。
二、注意事项1摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。
2 如果检流计灵敏度过高，则使电位探测针Pí插入土中浅一些；如果检流计灵敏度过低，则沿电位探测针Pí和电流探测针Cí注水，使其湿润。
3 测量时，接地线路应与被保护的设备断开，以便获得准确的测量数据。
4 当接地极Eí和电流探测针Cí之间的距离大于20米时，电位探测针Pí可插在离Eí、Cí之间的直线几米以外，此时测量误差可以不计，但Eí、Cí之间的距离小于20米时，则应将电位探测针Pí正确的插于Eí和Cí的直线中间。
5 如果在测量探测针附近有与被测接地极相连的金属管道或电缆，则整个测量区域的电位将产生一定的均衡作用，从而影响测量结果。
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪的操作操作接地电阻测试仪通常分为以下几个步骤：第一步：准备工作1.确保测试仪器和测量装置的安全性能良好，如电池充足、外壳完好等。
2.在测量地点附近选择一个能够连接到接地系统的适当位置，确保良好的电气导通。
3.根据测试仪的规格要求选择合适的电源供应，如电池、交流电源等。
第二步：连接测量点1.将测试仪与地面相连接，通常使用测试仪上带有接地钳子的接地线，确保与地面的导通良好。
2.确保测试仪和地面接地之间的连接线缆没有损坏或腐蚀，并且连接牢固可靠。
第三步：设置测试参数1.打开测试仪器，并根据需要设置相关测试参数，如电压、频率等。
2.如果测试仪器有自动设定功能，可以选择自动设置参数。
第四步：开始测试1.将测试仪器的探头与地面接触点连接，确保导通良好。
2.点击“开始测试”按钮或触发测量指令，测试仪器将会开始工作，并显示测试结果。
第五步：记录和分析测试结果1.观察测试仪器的显示屏或指示灯，确认测试结果是否正常。
2.通过测试仪器的数据记录功能，将测试结果记录下来，可以方便后续分析和比对。
3.如果测试仪器支持数据传输功能，可以将测试结果导出到电脑或其他外部设备中进行进一步分析。
第六步：测试完毕和设备维护1.测试结束后，关闭测试仪器，并断开与地面接触点的连接。
2.清理和维护测试仪器，确保其长时间保持良好的工作状态。
总结：操作接地电阻测试仪需要对步骤进行严格的遵守，以确保正确的测量结果和安全操作。
在操作过程中，注意安全、稳固的连接和正确的测试参数设置十分重要。
此外，记录和分析测试结果，以及对测试仪器进行维护，对于提高测试工作的质量和效率都非常关键。
