炼铁工艺是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例装入高炉，并由热风炉向高炉内鼓入热风助焦炭燃烧，原料、燃料随着炉内熔炼等过程的进行而下降。在炉料下降和煤气上升过程中，先后发生传热、还原、溶化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的溶剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气、炉渣两种副产品，高炉渣水淬后全部作为水泥生产原料。

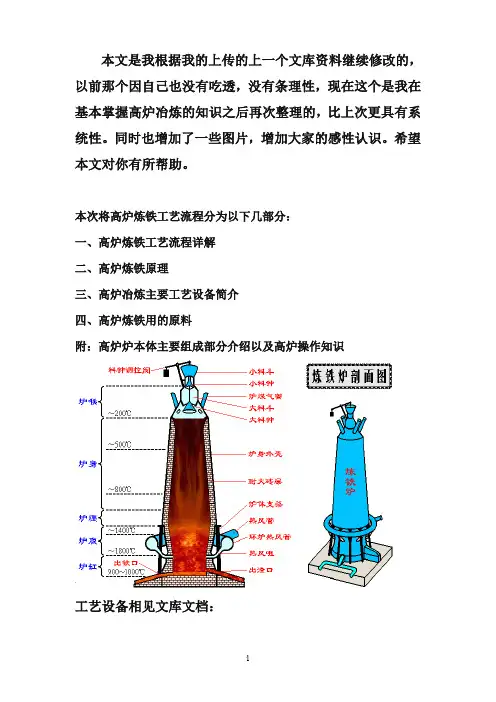

高炉是用焦炭、铁矿石和熔剂炼铁的一种竖式的反应炉（如图2-3）。高炉是一个竖立的圆筒形炉子，其内部工作空间的形状称为高炉内型，即通过高炉中心线的剖面轮廓。现代高炉内型一般由圆柱体和截头圆锥体组成，由下而上分为炉缸、炉腹、炉腰、炉身和炉喉五段。由于高炉炼铁是在高温下进行的，所以它的工作空间是用耐火材料围砌而成，外面再用钢板作炉壳。
1-炉底耐火材料；
2-炉壳；
3-生产后炉内砖衬侵蚀线；
4-炉喉钢砖；
5-煤气导出管；
6-炉体夸衬；
7-带凸台镶砖冷却壁；
8-镶砖冷却壁；
9-炉底碳砖；
10-炉底水冷管；
11-光面冷却壁；
12-耐热基墩；
13-基座
l图2-3 高炉的结构
在高炉炉顶设有装料装置，通过它将冶炼用的炉料（由焦炭和矿石按一定比例组成）按批装入炉内。在高炉下部炉缸的上沿，沿圆周均匀地布置了若干个风口（100m3小高炉有 8-10个，4000m3以上的大高炉则有36-42 个）。加热到1000℃
以上的热风，经铜质水冷风口送入炉内，供焦炭燃烧形成高温煤气。在炉缸的底部设有铁口，可周期性或连续性地排放出液态生铁和炉渣。在风口和铁口之间还设有渣口以排放部分炉渣，减轻铁口负担。
l现代高炉采用优质耐火材料，例如炉底、炉缸部位用微碳孔碳砖，炉身下部和炉腰部位用铝碳砖或碳化硅砖，其它部位用优质高铝砖和高致密度的粘土砖等作炉衬。炉壳用含锰的高强度低合金钢制作，安装有性能好的含铬耐热铸铁、球墨铸铁或铜质立式冷却器，或铜质的卧式冷却器。
l4 工艺流程：
高炉冶炼过程是一个连续的生产过程，全过程是在炉料自上而下，煤气自下而上的相互接触过程中完成的。如图2-4所示。
l炉料从受料斗进入炉腔。在高炉底部的炉缸和炉腹中装满焦炭。炉腰和炉身中则是铁矿石、焦炭和石灰石，层层相间，一直装到炉喉。
l从风口鼓入的热风温度高达1000-1300℃，炉料中焦炭在风口前燃烧，迅速产生大量的热，使风口附近炉腔中心温度高达1800℃以上。
l由于底部焦炭很厚，燃烧不完全，因此，炉气中存在大量CO气体，在炉内造成了良好的还原性气氛，产生的CO气体在炉体中上升。同时，由于下部的焦炭燃烧产生空隙，上面的焦炭、矿石和熔剂在炉体内缓慢下降，速度大约为
0.5-1mm/s。炽热的CO气体在炉内上升过程中加热缓慢下降的炉料，并把铁矿石中铁氧化物还原为金属铁，铁矿石在570-1200℃之间受到CO气体和红热焦炭的还原，形成了海绵铁。海绵铁在1000-1100℃的高温下溶入大量的碳，因而铁的熔点下降，形成了生铁。生铁的熔点约为1200℃，以液体状态滴入炉缸。矿石中未被还原的物质形成熔渣，实现渣铁分离。最后调整铁液的成分和温度达到终点，定期从炉内排入炉渣和生铁。上升的高炉煤气流，由于将能量传给炉料而温度不断下降，最终形成高炉煤气从炉顶导出管排出。
1-料斗；2-大钟；
3-焦炭；4-燃料带；5-炉渣；6-铁水；
7-渣罐；8-铁罐；
9-铁口；10-风口；
11-矿石；12-上升煤气
l图2-3 高炉治炼过程示意图
烧结工艺流程介绍2010-04-29 08:42
烧结工艺流程介绍
为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次，我们将简要介绍球团法生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，栏目中难免出现遗漏或错误的地方，欢迎大家补充指正。
铁矿粉造块的目的：
◆综合利用资源，扩大炼铁用的原料种类。
◆去除有害杂质，回收有益元素，保护环境。
◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
铁矿粉造块的方法：烧结法和球团法。
铁矿粉造块后的产品：分别为烧结矿和球团矿。（供高炉炼铁生产的主要原料）
一、烧结生产的工艺流程介绍：
查看冶金自动化频道 -> 烧结频道
烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行
均有一定意义。
烧结生产的流程
目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图下所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
烧结的原材料准备:
含铁原料：含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm 的占90％以上。在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
烧结的配料与混合:
配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
配料方法：质量配料法，即按原料的质量配料；通过电子计量设备，按一定比例配兑原材料。
混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。
混合的方法：加水润湿、混匀和造球。根据原料性质不同，可采用一次混合或二次混合两种流程。一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。二次混合的目的：继续混匀，造球，以改善烧结料层透气性。用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善高炉透气性，必须在混合过程中造球，所以采用二次混合，混合
