某医院电气设计方案

  • 格式：pdf
  • 大小：186.96 KB
  • 文档页数：10

（五）电气照明 1、照明系统电压为380/220V。均按《建筑照明设计标准》GB500342004设计，照度标准（一般照明）取值如下： 诊断室 手术室 各科室 停车场 会议室 各类泵房 300Lx 750Lx 300Lx 50Lx 300Lx 300Lx 150Lx 候诊室 大厅 配电室 空调室 档案室 冷冻站 200Lx 300Lx 200Lx 150Lx 300Lx 150Lx
2、配电线路 （1）负荷电流大的回路（工作照明、及冷冻机组）采用密集型插接式 母线槽供电。一级负荷的（消防系统）配电回路选用耐火聚乙烯绝缘电 力电缆供电，二、三级负荷的配电回路选用阻燃聚乙烯绝缘电力电缆供 电。动力及照明配电支线采用铜芯聚乙烯绝缘导线，穿热镀锌钢管在楼 板内或吊顶内敷设。 （2）对各楼层医疗用电系统双电源切换箱、消防系统双电源切换箱、 应急照明配电箱及动力、通风系统配电箱采用分支电力电缆供电。 （3）变电所内高（低）压配电装置的上进、上出的方式，电缆线路封 闭式节能型桥架敷设。 3、配电设备及布置 （1）在每层的配电小室内，设有楼层照明配电总箱、应急照明配电 箱、动力配电箱、双电源切换配电箱和封闭式节能型桥架及管线等。
（3）建筑物内的电气装置做等电位联结（总等电位联接MEB及局部等电 位联接LEB）。电气装置内的PE保护线与接地干线，各种金属管路及建 筑物的金属结构等互相联结。在强电竖井、弱电竖井内分别设一条40x4热镀锌扁钢作接地干线，在各层平面设接地端子箱，在相关各室内 设接地端子盒.将室内高度在2.4m以下的配电箱PE母排、电气装置的金 属外壳及其它金属管道、金属窗框、病床的金属框架等均进行等电位联 结。 （4）一般医疗用电系统供电回路装有漏电保护器（RCD）。手术室等场 所的用电采取防微电击措。 （5）固定式或手握式医疗电气设备（但急救和手术用电设备等除 外），高度在2.4m以下的设备装有漏电保护器。
（2）低压配电系统主要采用放射式和树干式相结合的方式配电，个别 部分采用链接方式配电。 （3）消防用电设备、应急照明及特殊要求的医疗用电设备均采用两路 供电。一路电源由正常母线引出，另一路电源由应急母线引出。两路电 源在负荷末端互投（医疗用电由设在各层配电间的双电源切换配电箱放 射式供电）。正常情况下，应急母线段电源由市电供电，当两路市电均 失电时，应急母线段自动或手动投切，改由应急柴油发动机组供电。一 般小功率医疗用电电源、卫生间排气扇电源引自就近的动力配电箱。一 般电源插座箱由设在各层的插座箱引接。 （4）一般照明电源（包括插座）引自照明配电箱。 （5）计算机中心需采用二路市电加柴油发电机组供电，末端自动切 换，再经过UPS後才供至电脑设备，以绝对保证用电可靠度。
（3）一般用电设备的额定电压为380/220V，频率为50Hz。 2、供电电源 （1）本工程高压系统为市政引进二路高压线路，电压等级由当地供电 部门确定，两路高压电源均为工作电源同时供电不互为备用。 （2）在柴油发电机室内设置二台700KW自备柴油发电机组，以保证应急 照明、消防系统及重要医疗设备等用电负荷。 3、变配电系统 （1）变电所 A.配变电所由变配电室、值班室、UPS室等组成。 B.全院变配电室内共设置四台变压器环氧树脂绝缘干式电力变压器，两 台1600KVA、两台1250KVA及若干台低压配电装置。变压器带保护罩，防 护等级为IP30,冷却方式采用强制风冷式。
（四）供电 1、用电负荷 （1）概估医院感染综合楼工程总的变压器安装容量为5700kVA。（2台 1600 kVA、2台1250 kVA的干式变压器） （2）用电负荷级别概述：应急照明、消防系统（消火栓泵、喷淋泵、 消防排水泵、防火卷帘门、消防电梯、防排烟风机、消防控制中心）， 医疗用电负荷（手术室、急诊室、ICU加护病房）等为一级负荷；其供 电均采用二路市电加柴油发电机组供电，末端自动切换。客梯、医用电 梯、病房照明、所有的潜污泵、货梯及扶梯等为二级负荷，采用二路或 二回市电电源供电，末端自动切换，其切换箱要求自带闭锁装置以防止 双电源并列运行。其余均为三级负荷，均采用单回路电源供电。
（2）手术室设专用配电箱（隔离电源配电盘）。手术室专用配电箱和 医用电源插座箱的电源引自双电源切换配电箱。 （3）每层暗装的照明配电箱和电源插座箱，避免装在剪力墙上。 （4）空调机房及水泵房就地设有电气控制柜。冷水机组随机带有成套 控制设备及配电柜，采用降压启动方式。除上述设备外其它电机均采用 直接启动方式。 4、电气接地及安全保护 （1）本工程低压配电系统的接地型式为TN-S系统，局部为IT系统（手 术室、ICU、CCU等）。 （2）电气设备的保护接地，工作接地及建筑物的防雷接地采用共同接 地装置的联合接地方式。总接地电阻值不大于0.5欧姆，对医疗大楼要 满足防微电击要求。
消控室及中控室
普通办公室 300Lx
2、本工程采用节能型荧光灯作为主要照明光源，部分场所采用白炽灯 照明。各诊室，检查室，手术室及病房等场所采用漫反射型高显色性灯 具。照明用灯具主要采用嵌入方式安装。
3、手术室内的无影灯由专用电源箱供电。手术室外门口设 “正在手术”标志灯。各层在有关部位设置应急照明；在疏散 走道和安全出口处设有灯光疏散指示标志。公用走廊及楼梯 间的照明电源引自应急照明配电箱。配变电所内的应急照 明，其电源引自消防专用线路，其灯具15%带蓄电池，蓄电 池的持续工作时间为90min。
（2）电气主接线 A. 高压系统为市政引进二路高压线路，电压等级由当地供电部门确 定，两路高压电源均为工作电源同时供电不互为备用。采用单母线分段 接线，不设母联。 B.0.4/0.23kV 低压侧采用单母线分段接线。当本系统中相对应的任意 一台变压器若有故障或检修时，另一台变压器（强迫风冷运行）能负担 其两段母线上的全部重要负荷。 （3）无功功率补偿：在变电所的各段低压母线上分别集中装设无功功 率自动补偿装置。无功功率补偿后，低压侧的功率因数需要达到0.92以 上。 （四）电力设计 1、配电系统 （1）低压系统的供电分为四大部分即：照明部分、医疗设备、空调通 风部分及动力部分。
（一）设计依据 国家及地方现行设计规范及标准、甲方及相关专业所提设计条件 （二）设计范围
10kV开闭站，高低压变配电所、应急柴油发电机房、各单体建筑内的供
配电、照明（含应急照明）、区域内的道路照明系统（含室外景观）和 防雷及接地保护系统。 （三）工程概况 本医院感染综合楼工程分为二个部分，医院感染综合楼总建筑面积 是60000平方米，第一部分是医院感染综合楼，第二部分是科训楼。地上 部分15层，地下部分2层，其中在2、3层之间设有一设备层。

合集下载

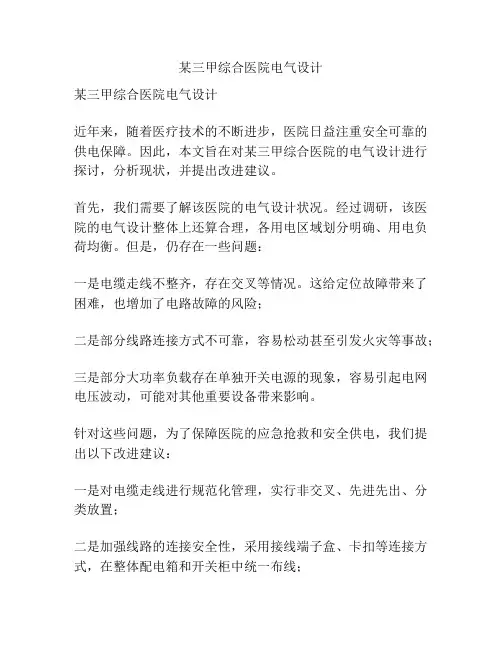

某三甲综合医院电气设计

某三甲综合医院电气设计

某三甲综合医院电气设计某三甲综合医院电气设计近年来，随着医疗技术的不断进步，医院日益注重安全可靠的供电保障。

因此，本文旨在对某三甲综合医院的电气设计进行探讨，分析现状，并提出改进建议。

首先，我们需要了解该医院的电气设计状况。

经过调研，该医院的电气设计整体上还算合理，各用电区域划分明确、用电负荷均衡。

但是，仍存在一些问题：一是电缆走线不整齐，存在交叉等情况。

这给定位故障带来了困难，也增加了电路故障的风险；二是部分线路连接方式不可靠，容易松动甚至引发火灾等事故；三是部分大功率负载存在单独开关电源的现象，容易引起电网电压波动，可能对其他重要设备带来影响。

针对这些问题，为了保障医院的应急抢救和安全供电，我们提出以下改进建议：一是对电缆走线进行规范化管理，实行非交叉、先进先出、分类放置；二是加强线路的连接安全性，采用接线端子盒、卡扣等连接方式，在整体配电箱和开关柜中统一布线；三是合理安装无功补偿装置，缩小医院内与外部电网的功率差距，给整个系统提供稳定的电压和电流。

此外，在日常维护中，我们还需要关注以下几个方面：一是经常进行设备巡检、清洁、保养，及时排除隐患；二是对电气设备运行参数进行全面跟踪，确保设备的稳定运行；三是对发生故障时进行及时修复，保证医疗工作的正常进行。

本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。

相信随着技术的进步和建议的实施，将会给医院的供电保障和医疗工作的安全性提供更完善的保障。

针对电缆走线的规范化管理，我们建议采用非交叉、先进先出、分类放置的方式。

这种方式能够有效防止多条电缆的交叉和错绕，提高电缆定位和检修的准确性和效率。

同时，根据电缆走线的长度、环境等条件，选择合适的接头、支吊架、保护管和标识方法，保证电缆走线的安全性和可靠性。

另外，要加强对电缆走线的维护管理，定期进行清洁、检查、测试等工作，及时发现问题并解决。

对于线路连接的问题，我们建议采用接线端子盒、卡扣等连接方式。

这种连接方式相对于普通的插头插座连接更加安全可靠，能够避免插拔不牢、松动、导致火灾等问题。

医院电气工程施工设计方案

医院电气工程施工设计方案

电气工程施工组织设计第一节编译说明一. 电气工程施工范围二. 项目概述和系统描述(一)电力工程1．变压器和配电系统该楼为变电站引入两路市政10kV电源，两路电源同时工作。

变电站位于底层，10kV电缆敷设在地下，进入建筑物底层的变电站。

变电站安装SCB10-1250kVA。

2个干式变压器。

10Kv高压柜采用中置手车式金属铠装开关柜，共12台。

10kV高压系统采用单母线分段运行。

两条母线之间没有联络开关。

高压断路器采用真空断路器，高压柜装有氧化锌避雷器，真空开关装有弹簧储能操动机构，操作电源电压为220V。

进线断路器设有三相延时过流速断保护和单相接地保护（信号）；出线柜设有三相定时过流保护、电流速断保护、单相接地保护（信号）；干式变压器设置高温报警信号和超高温跳闸保护。

进线隔离车锁定在进线断路器处，计量柜与进线断路器锁定，并在高压侧安装专用计量装置。

2．低压配电系统本楼电气设备供电电压为220/380V，采用辐射式和干线式相结合的方式将电源引至各供电点。

其中冷藏室、水泵房、换热站、锅炉房、照明干线、电力干线、手术室、ICU、净化单元、电梯等均由低压配电柜进行配电。

自动切换；这栋楼里有两个电气竖井。

每个电气竖井配备一个普通照明配电箱、一个普通配电箱和一个应急照明配电箱。

每层的通风机由竖井中的主电源箱供电。

主配电干线沿地下室电缆桥架引至各电气竖井，电气竖井至各配电箱的线路沿电缆桥架或钢管敷设于顶棚，支线从地下室引出。

配电箱通过钢管或金属线槽铺设在天花板或隐藏在地板中。

配电线路采用阻燃交联聚乙烯电缆（ZR-YJV-0.6/1kV ），消防干线采用耐火交联聚乙烯电力电缆（NH-YJV-0.6/1kV ），电气中的照明干线和电力干线竖井、应急照明干线为预制多芯分支电缆（YDF-ZR-YJV-0.6/1kV ）。

冷柜、冷冻泵、冷却泵、冷却塔风机、空调、新风机、排风机、送风机、净化机组、生活水泵、地下车库照明等均纳入BAS系统。

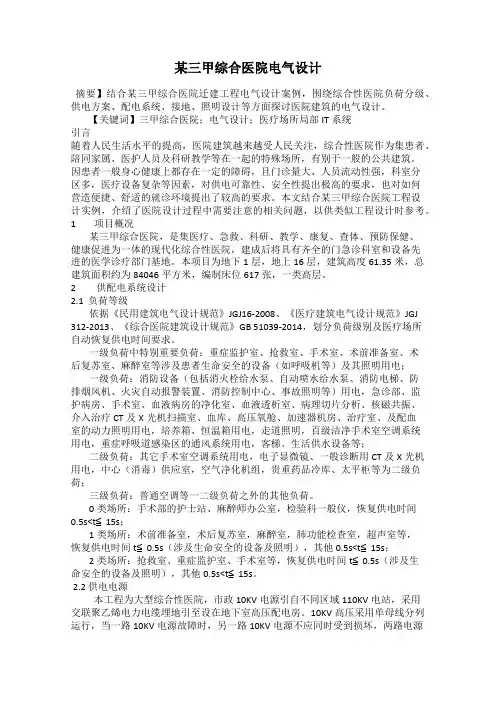

某三甲综合医院电气设计
