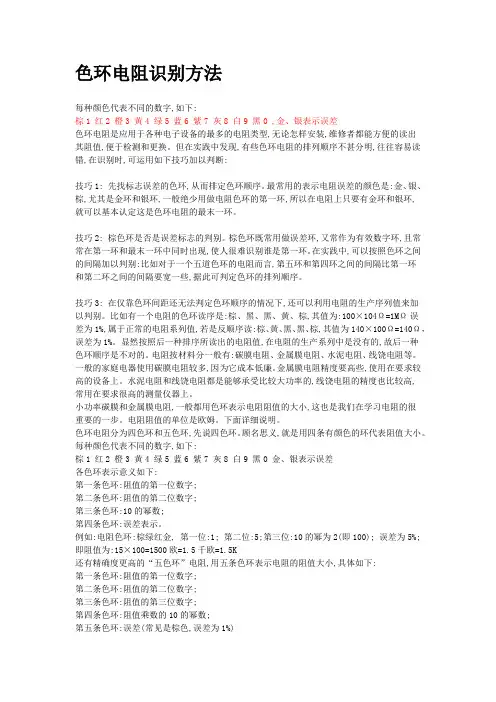

色环电阻识别方法

色环电阻识别方法每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。

但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1: 先找标志误差的色环,从而排定色环顺序。

最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2: 棕色环是否是误差标志的判别。

棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。

在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。

显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。

电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多,因为它成本低廉。

金属膜电阻精度要高些,使用在要求较高的设备上。

水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。

小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环,先说四色环。

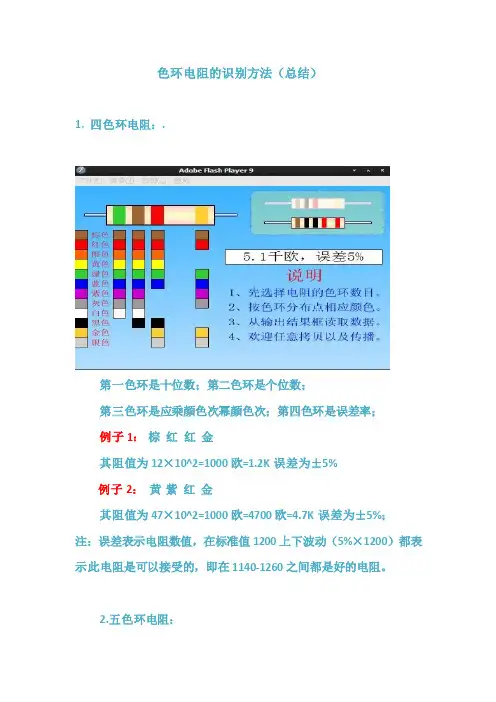

色环电阻的识别方法（总结）1. 四色环电阻：.第一色环是十位数；第二色环是个位数；第三色环是应乘颜色次幂颜色次；第四色环是误差率；例子1：棕红红金其阻值为12×10^2=1000欧=1.2K 误差为±5%例子2：黄紫红金其阻值为47×10^2=1000欧=4700欧=4.7K 误差为±5%；注：误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

2.五色环电阻：例子3：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数；第二色环是十位数；第三色环是个位数；第四色环是应乘颜色次幂颜色次，第五色环是误差率；首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%，金色和银色一般位于电阻的底端，这样可以确定电阻的方向；再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字。

色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。

色环主要分成两部分：第一部分：靠近电阻前端的一组是用来表示阻值。

两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。

三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。

第二部分：靠近电阻后端的一条色环用来代表公差精度。

第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。

四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。

五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。

色环电阻的识别方法色环电阻是一种常用的电子元件，用于限制电流或调整电阻值。

每个色环代表一个数字或一个特定的值，通过色环的排列组合可以确定电阻的阻值。

下面将介绍几种常见的色环电阻的识别方法。

1.观察色环排列顺序。

通常，色环电阻的色环一般由左至右排列，其中前两个色环表示数字，第三个色环表示乘数，第四个色环表示容差（如果有的话）。

有时也会有第五个色环表示温度系数。

观察色环的排列顺序是最基本的识别方法。

2.识别颜色码。

每个颜色代表一个数字，可以通过查阅颜色码表来确定每个颜色对应的数字。

以下是常见的颜色码：-黑色：0-棕色：1-红色：2-橙色：3-黄色：4-绿色：5-蓝色：6-紫色：7-灰色：8-白色：93.确定乘数。

色环电阻的第三个色环表示乘数，用于确定电阻的数量级。

常见的乘数包括：-黑色：×1-棕色：×10-红色：×100-橙色：×1,000-黄色：×10,000-绿色：×100,000-蓝色：×1,000,000-紫色：×10,000,000-灰色：×100,000,000-白色：×1,000,000,000-金色：×0.1-银色：×0.01乘数决定了电阻的阻值，通过将颜色码对应的数字与乘数相乘，可以得到电阻的阻值。

4.了解容差和温度系数。

容差是一个表示电阻阻值变化范围的百分比。

常见的容差有5%、10%和20%。

容差色环通常位于电阻阻值色环的后面。

温度系数表示电阻阻值在温度变化下的变化。

温度系数色环通常位于电阻阻值色环的后面，容差色环的后面。

5.使用电阻表。

如果无法准确识别色环电阻的阻值，可以使用万用表或数码电阻表进行测量。

将电阻的两个引脚与电阻表的引脚相连接，电阻表会显示电阻的准确阻值。

总之，识别色环电阻的方法包括观察色环排列顺序、识别颜色码、确定乘数、了解容差和温度系数以及使用电阻表进行测量。

色环法识别电阻的方法色环法是一种常见的电阻识别方法，也是电子工程师和电子爱好者必备的技能之一。

它通过观察电阻上色环的颜色和位置来确定电阻的阻值。

本文将详细介绍色环法识别电阻的方法。

一、电阻的色环编码规则电阻的色环编码规则是由国际电工委员会（IEC）制定的。

每个电阻都有四个色环，前两个色环表示电阻的阻值，第三个色环表示电阻的精度，第四个色环表示电阻的温度系数。

第一、第二个色环表示电阻的阻值，它们的顺序由左至右分别为数字、数字、幂次。

其中，前两个色环表示的数字是阻值的前两位数，第三个色环表示的数字是幂次，即10的幂次。

例如，红色、紫色、橙色的色环表示的电阻阻值为27×10Ω，即27000Ω。

第三个色环表示电阻的精度，它的位置在前两个色环的右侧。

通常，金属膜电阻的精度为±1%、±5%、±10%等。

电阻的精度越高，电阻的价格也越贵。

第四个色环表示电阻的温度系数，它的位置在前三个色环的右侧。

电阻的温度系数是指电阻随温度变化而变化的程度。

通常，金属膜电阻的温度系数为±100ppm/℃、±200ppm/℃等。

温度系数越小，电阻的温度稳定性越好。

二、色环编码表为了方便识别电阻的阻值，以下是常见的色环编码表：颜色t数字t幂次t阻值（Ω）黑色t0t0t0棕色t1t1t10红色t2t2t100橙色t3t3t1,000黄色t4t4t10,000绿色t5t5t100,000蓝色t6t6t1,000,000紫色t7t7t10,000,000灰色t8t8t100,000,000白色t9t9t1,000,000,000金色t-t-t±5%银色t-t-t±10%无色t-t-t±20%三、识别电阻的方法1. 确定阻值首先，确定电阻的前两个色环的颜色。

然后，在色环编码表中查找这两个颜色对应的数字和幂次。

将这两个数字组合在一起，再乘以10的幂次次方，即可得到电阻的阻值。
