承台(系梁)专项施工方案

水中深基坑承台及系梁施工方案一、水中深基坑承台施工方案1.承台材料选择：考虑到水中深基坑施工的特殊性，承台的材料需要具备防水性能和耐腐蚀性能。

常用的材料有聚合物混凝土、特种混凝土、玻璃钢等。

选择材料时需要根据具体情况和设计要求进行合理选择。

2.承台施工方法：水中深基坑承台施工可采用沉箱法、沉管法、抛石法等不同的施工方法。

其中，沉箱法是较常用的方法，适用于水位较低的情况下。

施工时先将沉箱下沉至预定深度，然后将沉箱填充，最后置入钢筋和混凝土。

3.承台防水措施：水中深基坑承台施工必须采取严密的防水措施，以防止水渗漏导致承台失稳。

可以采用挡水板、水下浇筑混凝土等方式加强承台的防水性能。

1.系梁布置：系梁的布置应根据基坑的设计和荷载要求确定，一般采用钢筋混凝土梁或预应力混凝土梁。

系梁的间距和深度要符合设计要求，以确保整个基坑结构的稳定性和承载能力。

2.系梁施工工艺：水中深基坑系梁的施工可以采用预制梁和现浇梁的方式。

预制梁适用于较小的基坑和较浅的水位情况下，可以在陆地上进行制作，然后打入基坑。

现浇梁适用于较大的基坑和深水情况下，需采用水下浇筑的方式完成。

3.系梁连接：水中深基坑系梁在连接处需要采用密封材料进行封堵，以防止水渗漏。

可以使用特殊的密封胶条或胶泥进行连接部位的密封处理，确保施工结构的密封性和稳定性。

总结：在水中深基坑承台及系梁施工过程中，施工方案的制定需要充分考虑基坑的特殊情况和水的存在，采取相应的措施来保证施工质量和施工人员的安全。

承台的材料选择、施工方法的确定、防水措施的加强，以及系梁布置和施工工艺等方面的合理设计和施工，都是保证水中深基坑施工质量的重要环节。

通过科学的施工方案和合理的技术措施，可以有效解决水中施工过程中的难题，确保工程安全高效完成。

系梁、承台施工方案(最终)一、前言在桥梁施工中，系梁和承台是至关重要的环节。

系梁负责支撑桥梁上部结构，承台则承载系梁及桥梁上部结构的荷载。

制定合理的施工方案对于保障桥梁的安全和施工的顺利进行至关重要。

本文将详细介绍系梁、承台的施工方案及注意事项，确保施工过程顺利进行。

二、系梁施工方案1. 材料准备在进行系梁施工前，首先要确保所有所需的材料齐全。

包括系梁的预制板、钢筋、混凝土等材料。

材料的质量和尺寸要符合设计要求，同时按照施工图纸进行分类、编号和存放，以便快速取用。

2. 施工准备在施工现场，要做好场地清理和铺设施工车辆道路，保证施工作业区域畅通。

搭建好安全设施，并配备好必要的施工设备和机械，确保施工过程中的安全和高效。

3. 施工工艺•系梁施工主要包括搭模、安装钢筋、浇筑混凝土等步骤。

在搭模过程中要严格按照设计要求进行，确保模板的稳固和尺寸的准确。

•安装钢筋时，要按照设计图纸和相关规范进行布设，严格控制钢筋的位置和数量，确保系梁的受力性能。

•浇筑混凝土时，要注意控制浇筑的速度和均匀性，减少混凝土的裂缝和缺陷，确保系梁的强度和稳定性。

4. 质量控制在施工过程中，要定期对系梁的质量进行检测和验收。

包括对混凝土的强度、钢筋的位置和连接等进行检查，及时发现和解决问题，确保施工质量符合标准要求。

三、承台施工方案1. 基础处理承台的基础是保证承载能力的关键。

在施工前，要对基础进行充分的处理，包括地基的打桩加固，基础的加固和处理等，确保基础的稳定和牢固。

2. 结构施工承台的结构施工主要包括组装、浇筑和养护等环节。

在组装过程中，要严格按照设计要求进行，保证结构的准确性和稳定性。

3. 质量验收承台的质量验收是施工的关键环节。

在施工完成后，要对承台的结构和质量进行严格的验收，包括对结构的强度、外观和尺寸等进行检测，确保承台的质量达到设计要求。

四、总结通过合理的系梁、承台施工方案的制定和严格的施工管理，可以保证桥梁施工的顺利进行和施工质量的优良。

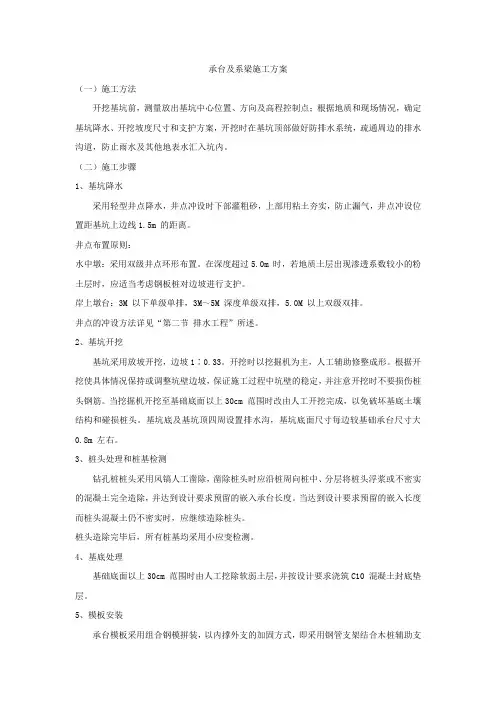

承台及系梁施工方案（一）施工方法开挖基坑前，测量放出基坑中心位置、方向及高程控制点；根据地质和现场情况，确定基坑降水、开挖坡度尺寸和支护方案，开挖时在基坑顶部做好防排水系统，疏通周边的排水沟道，防止雨水及其他地表水汇入坑内。

（二）施工步骤1、基坑降水采用轻型井点降水，井点冲设时下部灌粗砂，上部用粘土夯实，防止漏气，井点冲设位置距基坑上边线1.5m 的距离。

井点布置原则：水中墩：采用双级井点环形布置。

在深度超过5.0m 时，若地质土层出现渗透系数较小的粉土层时，应适当考虑钢板桩对边坡进行支护。

岸上墩台：3M 以下单级单排，3M～5M 深度单级双排，5.0M 以上双级双排。

井点的冲设方法详见“第二节排水工程”所述。

2、基坑开挖基坑采用放坡开挖，边坡1∶0.33。

开挖时以挖掘机为主，人工辅助修整成形。

根据开挖使具体情况保持或调整坑壁边坡，保证施工过程中坑壁的稳定，并注意开挖时不要损伤桩头钢筋。

当挖掘机开挖至基础底面以上30cm 范围时改由人工开挖完成，以免破坏基底土壤结构和碰损桩头。

基坑底及基坑顶四周设置排水沟，基坑底面尺寸每边较基础承台尺寸大0.8m 左右。

3、桩头处理和桩基检测钻孔桩桩头采用风镐人工凿除，凿除桩头时应沿桩周向桩中、分层将桩头浮浆或不密实的混凝土完全造除，并达到设计要求预留的嵌入承台长度。

当达到设计要求预留的嵌入长度而桩头混凝土仍不密实时，应继续造除桩头。

桩头造除完毕后，所有桩基均采用小应变检测。

4、基底处理基础底面以上30cm 范围时由人工挖除软弱土层，并按设计要求浇筑C10 混凝土封底垫层。

5、模板安装承台模板采用组合钢模拼装，以内撑外支的加固方式，即采用钢管支架结合木桩辅助支撑固定，以保证足够的强度、刚度和平整度，确保各部份尺寸满足设计及规范要求。

模板安装前进行表面清理，涂脱模剂。

模板安装就位后测量调整其中心位置及垂直度。

6、钢筋安装钢筋品种、规格、间距、形状、接头及焊接等均按设计文件和施工规范要求执行，并严格做好原材料抽检试验和焊接试验。

桥梁承台系梁专项施工方案一、施工准备技术准备：熟悉施工图纸、规范及技术要求，编制详细的施工组织设计。

人员培训：组织施工人员进行技术培训，确保操作人员掌握相关技术要求和操作规程。

现场勘查：对施工现场进行详细勘查，了解地质、水文、气象等条件，为施工做好充分准备。

设备准备：根据施工需要，准备相应的施工设备，如挖掘机、混凝土输送泵等。

二、施工步骤承台基础施工：按照设计要求进行承台基础的开挖和排水处理。

系梁钢筋骨架制作：按照施工图纸进行钢筋骨架的制作，确保钢筋型号、数量、间距等符合设计要求。

模板制作与安装：根据承台系梁的形状和尺寸，制作并安装模板，确保模板的稳固和平整。

混凝土浇筑：按照设计要求进行混凝土浇筑，确保混凝土质量满足规范要求。

拆模与养护：混凝土浇筑完成后，适时拆除模板，并进行养护。

三、物料管理材料采购：按照设计要求采购合格的原材料，如水泥、砂、石、钢筋等。

材料验收：对进场的材料进行严格验收，确保材料质量符合规范要求。

材料储存：合理储存材料，防止受潮、生锈等。

材料使用：按照设计要求和施工计划合理使用材料，避免浪费。

四、浇筑准备检查模板：确保模板的尺寸、平整度和稳定性满足浇筑要求。

检查钢筋：确保钢筋的型号、数量、间距等符合设计要求，无锈蚀、油污等。

检查设备：确保混凝土输送泵等设备运行正常，能够满足浇筑要求。

五、浇筑施工浇筑前准备：对模板进行浇水湿润，确保混凝土与模板的接触良好。

浇筑过程：按照设计要求进行分层浇筑，确保混凝土的均匀性和密实性。

振捣处理：在浇筑过程中适时进行振捣处理，排除混凝土中的气泡和水分。

六、质量检查施工过程中应随时进行质量检查，确保施工质量符合规范要求。

浇筑完成后进行质量验收，包括外观检查、尺寸测量、强度检测等。

对于发现的质量问题应及时进行处理和整改。

七、养护与保护混凝土浇筑完成后应进行养护处理，保持混凝土表面的湿润状态。

在养护期间应加强对承台系梁的保护措施，防止外力损伤和污染。

养护期满后应进行质量复查和验收，确保承台系梁的质量符合要求。

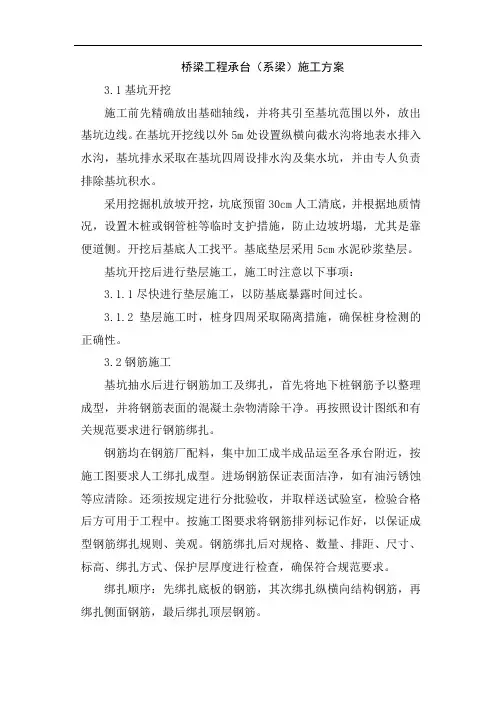

桥梁工程承台（系梁）施工方案3.1基坑开挖施工前先精确放出基础轴线，并将其引至基坑范围以外，放出基坑边线。

在基坑开挖线以外5m处设置纵横向截水沟将地表水排入水沟，基坑排水采取在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水。

采用挖掘机放坡开挖，坑底预留30cm人工清底，并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌，尤其是靠便道侧。

开挖后基底人工找平。

基底垫层采用5cm水泥砂浆垫层。

基坑开挖后进行垫层施工，施工时注意以下事项：3.1.1尽快进行垫层施工，以防基底暴露时间过长。

3.1.2垫层施工时，桩身四周采取隔离措施，确保桩身检测的正确性。

3.2钢筋施工基坑抽水后进行钢筋加工及绑扎，首先将地下桩钢筋予以整理成型，并将钢筋表面的混凝土杂物清除干净。

再按照设计图纸和有关规范要求进行钢筋绑扎。

钢筋均在钢筋厂配料，集中加工成半成品运至各承台附近，按施工图要求人工绑扎成型。

进场钢筋保证表面洁净，如有油污锈蚀等应清除。

还须按规定进行分批验收，并取样送试验室，检验合格后方可用于工程中。

按施工图要求将钢筋排列标记作好，以保证成型钢筋绑扎规则、美观。

钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。

绑扎顺序：先绑扎底板的钢筋，其次绑扎纵横向结构钢筋，再绑扎侧面钢筋，最后绑扎顶层钢筋。

对于大于或等于25mm的钢筋，现场连接采用滚轧直螺纹连接或双面焊接连接。

3.3预埋钢筋墩台身钢筋在承台（系梁）内的预埋部分，采用点焊在承台（系梁）钢筋上的方法仔细预埋固定（绑扎墩台身钢筋前，要用全站仪放出墩台身的中心，并经监理复核合格后方可绑扎）。

钢筋绑扎完毕，由有关人员组织隐蔽工程验收，并做好验收记录（特别注意墩身钢筋的位置的准确性），并报监理复查，由监理签字确认后方可进行下道工序施工。

3.4模板支立承台（系梁）模板采用大面积钢模板，为防止模板接缝漏浆，采用在模板接缝间夹橡胶皮，然后用螺丝将模板拧紧，并用刀片将外露橡胶皮割掉，以保证模板的平整度。

承台、下系梁施工方案一、施工概述系梁总计38个，承台总计25个。

承台、下系梁混凝土为C35防腐混凝土。

在承台底部铺设一层10cm厚C20高性能防腐蚀混凝土垫层，在该垫层上刷涂防腐涂料后方可浇筑承台结构，在承台四个侧面涂刷两遍防腐涂料，使承台结构包裹在防腐涂料内，保证其与高浓度盐水隔离。

二、施工安排承台、系梁施工按桥梁总体施工安排，并根据桩基施工的先后顺序进行施工。

施工工期从4月1日～5月20日，共计施工时间50天。

三、施工流程基坑开挖→凿除桩头→浇筑砼垫层→绑扎钢筋→支立模板→浇筑砼→养生→基坑回填四、施工方法1、施工准备承台、系梁施工前进行钻孔桩位置、标高等的复测，由监理工程师签认后，方可进行承台、系梁的施工。

2、承台、系梁开挖根据现场地质条件，3m深以下基坑开挖采用明挖形式，采用1:1.5的放坡系数，基坑的坑底每侧预留出1 m的工作面。

承台基坑采用挖掘机进行开挖，人工配合，挖至距承台底设计标高约20cm后，采用人工挖除修整，以保证土结构不受破坏。

3、基坑排水基坑内的工作面需及时排水，在基坑周边设置边沟和集水坑排水。

基坑的排水指派专人负责。

4、凿桩头确定承台底标高，按设计图纸将桩顶混凝土凿至顶面高出承台底设计标高的15cm处。

凿桩头完成后，即进行桩基检测。

合格后方可进行下道工序施工。

5、绑扎钢筋钢筋加工严格按照施工规范、图纸进行，底部钢筋网在越过桩顶处不得截断。

在钢筋与模板之间设置垫块。

预埋墩柱、柱靴、桥台肋板等钢筋，并进行加固，防止浇筑混凝土时跑位。

6、立模板采用木胶板做侧模，模板使用前需要验算。

模板外侧用双排钢管加固（或采用方木与钢管相结合的方式加固），沿模板周圈用钢管作支撑，并在模板之间设拉结钢筋，以保证模板结构体系的稳定。

7、混凝土浇筑混凝土采用商品混凝土，用混凝土罐车运送至施工现场，根据现场情况可采用溜槽、吊车加料斗、泵送等方式进行浇筑。

浇筑采用分层浇筑，分层厚度不超过30cm。

采用插入式振捣棒振捣，插入间隔小于其1.5倍作用半径，不得漏振和过振，且振捣过程中避免碰触模板。

XXX工程XX中桥2#墩承台施工方案编制：审核：批准：XX有限公司XX项目部XX年XX月目录一、工程概况 (1)二、编制依据 (1)三、人员安排与机械配置 (2)四、施工计划工期 (3)五、施工方案及施工工艺 (3)5.1施工准备 (3)5.2系梁、承台施工方法 (4)六、质量控制与检测 (7)6.1、技术保证措施 (7)6.2、质量保证措施 (7)七、质量安全保证措施 (9)7.1.夜间施工措施 (9)7.2雨季施工措施 (10)7.3安全保证措施 (11)八、环境保护及水土保持措施 (12)8.1、环境管理目标 (12)8.2、环境管理措施 (12)8.3、水土保持措施 (12)九、文明施工措施 (13)十、质量、安全、环保体系图 (15)2#墩承台施工方案一、工程概况1、概述“XX工程”（简称：本合同段）线路起点顺接现状天竺山路，起点桩号K0+000，路线往东南方向前行，沿线下穿新324国道、前场四路、鹰厦铁路、厦深铁路、海翔大道、过云溪等，随后进入马銮湾片区顺接东孚南路（与规划孚莲东二路平交），到达终点桩号K2+449.454。

本合同段路线长度为2.449公里。

右幅东瑶中桥位于东瑶村，中心桩号为AK0+064.190，共一联，跨径布置为（21+22+21）m，桥面宽度为17.5m，全桥共70m,2#墩承台为C30砼共66.42m³；系梁为C35砼共3.66m³。

二、编制依据1、引用和参照的施工图纸⑴ XX工程K0+000～K2+449.494《两阶段施工图设计》（第一册至第五册）。

⑵ XX工程《招标文件》。

⑶其它能收集到的有关招标图纸和设计信息。

2、国家、交通部现行设计规范、施工规范、试验规程、工程质量检验评定标准、验收标准及有关文件。

3、交通部、福建省交通厅、XX有限公司有关工程建设施工管理的行业规定、要求及实施细则等。

（1）、《公路工程技术标准》（JTG B01-2014）；（2）、《公路路基施工技术规范》（JTG F10-2006）；（3）、《公路桥涵施工技术规范》（JTG-T F50-2011）；（4）、《公路工程施工安全技术规范》JTJ076-1995；（5）、《公路工程质量检验评定标准》JTG F80/1-2017；三、人员安排与机械配置主要人员配置表施工负责人：XX工作安排：负责桥梁的现场实施，现场人员的调配和指挥。

承台及系梁施工技术方案承台及系梁施工技术方案一、项目概况本项目地处城市中心，规划为一座桥梁工程，包括承台及系梁工程。

整个工程的建设目标是在更短的时间内、更高的质量、更低的成本下完成承台及系梁工程，并确保在安全的情况下完成整个工程。

二、技术方案承台工程1. 土方开挖①方案描述指定挖掘机，针对地面进行挖掘，挖掘深度根据设计图纸要求进行。

②进行依据保证平台的稳定和可靠性。

2. 承台基础①方案描述根据工程设计要求进行基础的设定和布置，采用钢筋混凝土浇筑承台，施工前应进行模板的制作，模板应满足规范要求，拆卸时应确保不损坏混凝土表面。

②进行依据为确保工程质量向设计要求看齐，确保施工过程的安全，稳定承台的良性发展。

3. 上部结构①方案描述在进行承台基础的浇筑完毕后，再进行上部结构的布置，先搭设临时梁，再进行系梁的架设。

②进行依据确保上部结构的安全牢固，为进一步完成工程的施工奠定基础。

1. 架梁前准备工作①方案描述在梁体架设前，要进行现场预处理，保证梁底面的平整。

架设前，要认真核对钢梁构件的规格尺寸、位置和安装质量，检查大梁的承载能力和破坏性能，必要时进行修理，保证架子梁的承载能力的统一性和质量的良好性。

②进行依据预处理能够有效地提高工程质量，提高了桥梁工程的安全性和可靠性。

2. 架梁①方案描述架设时需要调整钢梁构件的水平度、垂直度和平直度，保证钢梁构件的质量和梁底面的平直度尽量达到设计要求。

②进行依据调整钢梁构件的水平度、垂直度和平直度，能够有效地提高桥梁工程的通行性，保证桥梁的稳定性和安全性。

3. 变形量控制①方案描述设定钢梁构件的高度偏差和水平偏差，通过调整梁体的位置，调整梁底部的高度和水平。

②进行依据调整钢梁构件的高度偏差和水平偏差，能够有效地提高桥梁工程的质量和通行性，加强桥梁的稳定性和安全性。

三、材料准备1. 模板应采用优质材料制作，拆卸时要注意保护混凝土表面不受损坏。

2. 钢筋应用轧辊制造的钢筋，保证钢的质量良好，结构强度足够大.应采用G50的混凝土，必要时可以加入外加剂进行改良。

系梁、承台施工方案一、前言在建筑施工中，系梁、承台是起到支撑和传力作用的重要构件。

正确的施工方案对保障建筑物结构的安全和稳固起着至关重要的作用。

本文将从系梁、承台施工的基本要素、施工步骤等方面进行详细介绍。

二、施工准备1. 材料准备在施工前，需要准备好各种所需材料，如混凝土、钢筋等。

材料的质量和数量要经过严格的检验和计量，确保质量达标，数量充足。

2. 施工人员施工人员要具备相应的资质和经验，熟悉施工流程和安全规范。

施工过程中要严格按照施工计划和要求进行操作，确保施工质量。

3. 设备准备准备好所需的施工设备，包括搅拌机、输送机等，确保施工过程中顺利进行。

三、系梁施工步骤1. 基础处理在进行系梁的施工前，需要对基础进行处理，确保基础平整、坚固。

2. 模板安装安装好系梁的模板，模板的安装要牢固，符合设计要求。

3. 钢筋加工和安装对钢筋进行加工和安装，根据设计要求进行正确的布置和焊接。

4. 混凝土浇筑混凝土浇筑前要进行充分的振捣，确保混凝土的密实性和均匀性。

四、承台施工步骤1. 基础处理与系梁施工类似，承台的施工前也需要对基础进行处理。

2. 模板安装安装好承台的模板，模板要具有所需的尺寸和形状。

3. 钢筋加工和安装对承台所需的钢筋进行加工和安装，严格按照设计要求进行操作。

4. 混凝土浇筑承台的混凝土浇筑同样需要注意振捣和密实性的要求。

五、施工验收在系梁、承台的施工完成后，需要进行严格的验收，确保施工质量符合规范要求。

对混凝土的强度、结构的尺寸等进行检测，如有问题及时处理。

结语系梁、承台施工是建筑施工中重要的环节，正确的施工方案和操作流程能够有效保障建筑物的安全和稳固。

在施工过程中，严格按照要求操作，做好施工准备工作，确保施工质量，是保障工程顺利进行的关键。

希望本文对系梁、承台施工方案有所帮助。

4.2.2、承台（系梁）施工方案、方法与技术措施一、施工方案本标段内系梁拟采用放坡开挖法施工，首先采用挖掘机开挖出基坑的大概形状，再用人工进行修整。

二、承台施工工艺承台施工工艺，详见《承台及系梁施工工艺框图》。

承台及系梁施工工艺框图三、施工方法1、测量放线桩头破除后，按设计图纸数据，用极坐标法放样出系梁施工范围，并作好标记，打好保护桩。

2、系梁基坑开挖系梁开挖拟采用自然放坡方法施工（详见下图承台开挖示意图），人工配合机械开挖，为保证足够的作业空间，基坑底边距系梁边缘线不小于1.0m，坡率控制在0.75～1.0之间，并沿坑底周边设30cm×50cm排水沟，然后用抽水泵抽干地面及地下积水。

基坑开挖过程中，要控制好开挖宽度及开挖面标高，严禁超挖。

基坑开挖后，立即凿除桩顶松散混凝土层，铺筑10cm厚素混凝土垫层封底。

按i＝0.75－1.0放坡按i＝0.75－1.0放坡3、钢筋绑扎A、钢筋绑扎施工方法垫层混凝土浇注后，在垫层面放出承台大样，进行钢筋安装。

钢筋在施工现场临时钢筋加工场内开料加工制作，钢筋加工成型后运到现场。

各施工段钢筋绑扎次序是：承台、底部钢筋网→承台上部钢筋网→桥台插筋。

绑扎下层钢筋时，在承台、支撑梁底加水泥垫块作水混凝土保护层；钢筋绑扎完成后，放出墩柱位置并经复核准确无误后，绑扎与桥台的连接钢筋，完成后分别在桥台插筋脚部(与系梁面钢筋接触位置)及顶部加水平筋、箍筋点焊固定并加焊斜撑筋，防止墩柱插筋位移。

B、施工注意事项①、进场钢筋必须进行报验，并向甲方及监理公司提供合格证。

②、钢筋在运输过程中要轻装轻卸，不能随意抛掷。

③、在绑扎钢筋时，必须在钢筋底部垫混凝土垫块，确保保护层厚度符合施工规范要求。

④、钢筋的连接必须符合设计图纸要求和国家有关的规范要求。

4、模板支立钢筋绑扎完毕通过验收后，方可进行侧模的支立，模板采用组合钢模板，利用坑壁和坑底进行支撑固定。

5、混凝土浇注A、混凝土浇捣前必需进行钢筋隐蔽工程验收并办理好验收手续。

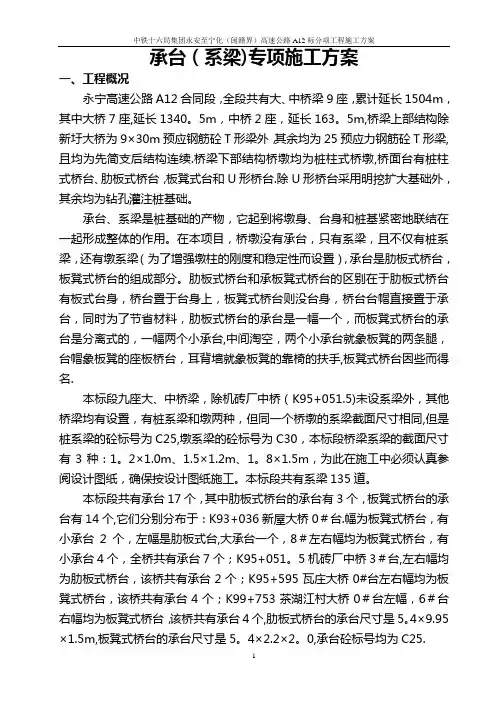

中铁十六局集团永安至宁化（闽赣界）高速公路A12标分项工程施工方案承台（系梁)专项施工方案一、工程概况永宁高速公路A12合同段，全段共有大、中桥梁9座，累计延长1504m，其中大桥7座,延长1340。

5m，中桥2座，延长163。

5m,桥梁上部结构除新圩大桥为9×30m预应钢筋砼T形梁外，其余均为25预应力钢筋砼T形梁,且均为先简支后结构连续.桥梁下部结构桥墩均为桩柱式桥墩,桥面台有桩柱式桥台、肋板式桥台，板凳式台和U形桥台.除U形桥台采用明挖扩大基础外，其余均为钻孔灌注桩基础。

承台、系梁是桩基础的产物，它起到将墩身、台身和桩基紧密地联结在一起形成整体的作用。

在本项目，桥墩没有承台，只有系梁，且不仅有桩系梁，还有墩系梁（为了增强墩柱的刚度和稳定性而设置），承台是肋板式桥台，板凳式桥台的组成部分。

肋板式桥台和承板凳式桥台的区别在于肋板式桥台有板式台身，桥台置于台身上，板凳式桥台则没台身，桥台台帽直接置于承台，同时为了节省材料，肋板式桥台的承台是一幅一个，而板凳式桥台的承台是分离式的，一幅两个小承台,中间淘空，两个小承台就象板凳的两条腿，台帽象板凳的座板桥台，耳背墙就象板凳的靠椅的扶手,板凳式桥台因些而得名.本标段九座大、中桥梁，除机砖厂中桥（K95+051.5)未设系梁外，其他桥梁均有设置，有桩系梁和墩两种，但同一个桥墩的系梁截面尺寸相同,但是桩系梁的砼标号为C25,墩系梁的砼标号为C30，本标段桥梁系梁的截面尺寸有3种：1。

2×1.0m、1.5×1.2m、1。

8×1.5m，为此在施工中必须认真参阅设计图纸，确保按设计图纸施工。

本标段共有系梁135道。

本标段共有承台17个，其中肋板式桥台的承台有3个，板凳式桥台的承台有14个,它们分别分布于：K93+036新屋大桥0＃台.幅为板凳式桥台，有小承台2个，左幅是肋板式台,大承台一个，8＃左右幅均为板凳式桥台，有小承台4个，全桥共有承台7个；K95+051。

承台及系梁施工技术方案一、施工概述本文档旨在介绍承台及系梁的施工技术方案。

承台及系梁是建筑施工中常见的结构构件，其承载和传递荷载的能力直接影响整体工程的安全性和稳定性。

为确保施工质量，本文将从基础准备、施工工序、质量控制等方面详细介绍承台及系梁的施工技术方案。

二、基础准备1.地质勘察：在施工前，需要进行地质勘察，了解地质情况，避免在不稳定地质条件下施工。

2.基础清理：清理施工现场，确保无障碍施工。

三、施工工序1.浇筑承台：按照设计要求、图纸及规范要求，进行承台模板搭设、钢筋绑扎、混凝土浇筑等工序。

2.安装支撑：在承台完全硬化后，根据设计要求和图纸安装支撑架，保证梁的正确定位。

3.安装系梁：根据梁的设计要求和图纸，进行系梁的安装工作，包括吊装、定位和焊接等工序。

4.连接与砌体：将系梁与墙体等结构进行连接，同时进行砌体工作，确保结构的稳定性和强度。

5.梁体检验：对已安装的系梁进行检查，确保无明显质量问题。

6.混凝土浇筑：根据设计要求和图纸，进行梁体混凝土浇筑工序。

7.完工验收：在施工完成后，对承台及系梁进行验收，确保施工质量符合要求。

四、质量控制1.模板工艺：选择质量稳定的模板材料，严格按照设计要求和图纸进行模板搭设，确保承台的尺寸和形状准确。

2.钢筋质量控制：保证钢筋的质量符合要求，严格按照设计要求和图纸进行钢筋绑扎，符合强度和位置要求。

3.焊接质量控制：保证焊接工艺符合要求，焊接强度和质量符合设计要求和规范要求。

4.混凝土浇筑质量控制：严格按照设计要求和图纸进行混凝土浇筑，控制浇筑速度、浇筑高度和浇筑均匀性。

5.砌体质量控制：严格按照设计要求进行砌体工作，保证墙体的水平、垂直和均匀性。

五、安全措施1.安全防护：严格按照相关安全规定，设置施工现场安全警示标志，配备必要的安全防护设施，保护施工人员的安全。

2.安全培训：对施工人员进行安全培训，使其了解承台及系梁施工的安全要求和技术要求。

3.施工操作规范：施工人员应严格按照操作规范进行施工，避免违规操作造成安全事故。

桩基承台及系梁工程施工方案1.工程概况：本工程是为了支撑建筑物的承重结构而进行的桩基承台及系梁工程，主要施工包括钻孔、注浆、浇灌混凝土、封孔等工序。

2.施工准备：(1)组织施工：成立施工组织机构，明确施工责任和任务、技术标准及施工安全措施。

(2)现场布置：根据设计图纸要求，合理布置施工设备、人员、材料等。

(3)施工设备：准备好所需的钻机、搅拌机、泵车、起重机、封孔设备等。

3.施工流程：(1)勘察定位：根据设计要求，对每个承台的位置进行勘察定位，确保施工的准确性。

(2)基坑开挖：按照设计要求，挖掘承台的基坑，注意土方的处理和支护。

(3)钻孔：根据设计图纸要求，采用钻孔机进行孔洞的钻进，注意孔洞的位置和孔径的准确性。

(4)注浆：钻孔完成后，进行注浆处理，保证孔洞的强度和稳定性。

(5)承台浇筑：经过检查验收后，对承台进行铺筑模板、布置钢筋、浇注混凝土等工序。

(6)封孔：待混凝土达到设计强度后，对孔口进行封孔处理，保证孔洞的密封性。

4.质量控制：(1)材料：严格按照设计要求选用材料，并进行质量检验和验收。

(2)施工工艺：严格按照施工方案，控制施工过程，确保工艺的正确性和施工质量。

(3)监督检查：设立监督检查机构，对施工进行随机检查，发现问题及时进行整改。

5.安全措施：(1)人员安全：施工人员必须经过安全培训，佩戴防护用具，遵守安全操作规程。

(2)设备安全：施工设备必须经过安全检查和维护保养，操作人员必须具备相应的驾驶证。

(3)施工现场：施工现场设置合理的安全标志和警示牌，保证施工现场的通行安全。

6.维护保养：(1)养护期间：施工完毕后，对承台和系梁进行适当的养护，保证混凝土的强度和稳定性。

(2)定期检查：定期对承台和系梁进行检查，发现问题及时进行维修和加固。

通过以上施工流程和工艺措施，可以确保桩基承台及系梁工程的施工质量和安全，并且延长其使用寿命。

在施工过程中，需要严格按照相关要求进行操作，并配合相关部门的监督检查，确保工程的顺利进行。

系梁承台施工方案一、概述系梁承台是桥梁结构中的重要组成部分，承担着承托梁体的功能。

本文将详细介绍系梁承台施工方案，包括施工准备、施工工序、材料选用等内容。

二、施工准备在进入施工阶段之前，必须做好充分的施工准备工作。

主要包括以下几个方面：1. 制定详细的施工计划，明确施工步骤和时间节点； 2. 调查勘测施工现场，了解地质情况和环境条件； 3. 准备必要的施工机械和设备，确保施工进度； 4. 安排专业施工人员，保证施工质量； 5. 准备所需的施工材料，确保材料供应充足。

三、施工工序1. 地基处理在开始施工前，必须对地基进行处理，确保承台的稳固性。

地基处理包括打桩、挖土、压实等工序。

2. 模板搭设根据设计要求，搭设系梁承台的模板，确保承台的几何尺寸和平整度。

3. 钢筋加工根据设计要求对钢筋进行加工，并在模板内布置钢筋骨架。

4. 混凝土浇筑在钢筋骨架搭设完毕后，进行混凝土浇筑，确保混凝土质量和密实度。

5. 梁体安装待混凝土完全凝固后，进行梁体的安装工作，将梁体与系梁承台连接起来。

6. 外模拆除梁体安装完成后，拆除系梁承台的外模，检查承台表面质量。

四、材料选用1.混凝土：选用强度符合设计要求的混凝土，确保承台的承载能力。

2.钢筋：选用优质钢筋，保证承台的抗拉承载能力。

3.模板：选用高质量模板，确保承台的几何尺寸和平整度。

4.其他辅助材料：如膨胀水泥、剂、防腐蚀材料等，确保施工质量和环境保护。

五、施工注意事项1.施工过程中严格按照设计要求操作，确保施工质量；2.注意施工安全，做好安全防护工作；3.注意施工现场环境保护，避免污染。

六、总结系梁承台施工是桥梁施工过程中重要的一环，合理的施工方案将直接影响到桥梁的稳固性和使用寿命。

施工人员在施工过程中需严格遵守规范要求，确保施工质量，保障桥梁的安全运行。

系梁承台施工方案梁和承台是建筑结构中的重要构件，用于承载楼板和墙体的荷载，保证整个建筑的稳定和安全。

本文将介绍梁和承台的施工方案。

一、准备工作1.梁和承台的设计图纸确认，包括尺寸、荷载、钢筋等级等。

2.准备搅拌机、输送泵、模板、钢筋等施工设备和材料。

3.做好场地清理和平整，确保施工区域无障碍。

二、梁的施工方案1.梁模板的安装：根据设计要求，制作梁的模板，并进行质量检查。

然后，安装模板并进行调整，确保尺寸和位置的准确性。

2.钢筋的加工和安装：根据设计要求，对梁的钢筋进行加工。

然后，按照设计图纸的要求进行安装，保证钢筋的位置和间距的准确性。

3.梁混凝土的浇筑：首先，在模板上放置密实的振捣装置。

然后，通过搅拌机将混凝土运送到梁的位置，并进行振捣，以确保混凝土的均匀性和密实性。

最后，进行养护，以保证混凝土的强度和耐久性。

三、承台的施工方案1.承台基础的施工：根据设计要求，进行基础的挖掘和处理。

然后，在挖掘好的基础上，铺设一层碎石或碎砖，以提供良好的排水条件。

最后，进行基础的浇筑和养护。

2.承台模板的安装：根据设计要求，制作承台的模板，并进行质量检查。

然后，安装模板并进行调整，确保尺寸和位置的准确性。

3.钢筋的加工和安装：根据设计要求，对承台的钢筋进行加工。

然后，按照设计图纸的要求进行安装，保证钢筋的位置和间距的准确性。

4.承台混凝土的浇筑：首先，在模板上放置密实的振捣装置。

然后，通过搅拌机将混凝土运送到承台的位置，并进行振捣，以确保混凝土的均匀性和密实性。

最后，进行养护，以保证混凝土的强度和耐久性。

四、安全措施1.施工现场设置明显的警示标志和安全警示牌，提醒工人和周边人员注意安全。

2.工人必须佩戴个人防护装备，如安全帽、防滑鞋、手套等。

3.施工过程中，严禁超载作业，确保施工设备和材料的安全。

4.梁和承台浇筑前，要进行充分的施工准备工作，确保模板、钢筋等设施设备的稳定性和安全性。

5.梁和承台的浇筑过程中，要确保作业人员的稳定与安全，控制好浇筑速度和量。

xxx标承台系梁专项施工方案一、工程概述在道路、桥梁及其他工程建设中，独立支撑系统起到了至关重要的作用。

XXX标承台系梁就是一种独立支撑系统，用于支撑桥梁梁体。

本施工方案适用于XXX标承台系梁的施工过程，包括专项施工方案的编制、施工准备、施工工序、质量控制及安全保障等方面的内容。

二、专项施工方案的编制1.施工方案编制应根据相关设计文件、施工技术要求和现场实际情况进行合理确定。

2.施工方案应明确施工工序、施工顺序、施工方法、施工工艺及施工设备等。

3.施工方案应包括施工组织、质量控制、安全保障等内容。

三、施工准备1.施工前，应根据施工方案安排好施工人员，配备好所需工具、设备和材料，并进行相应培训。

2.根据设计要求，对施工现场进行初步处理，清理现场，并确保施工现场符合安全环保要求。

3.建立施工管理制度，明确岗位职责和施工过程中的安全措施。

4.组织施工力量和材料供应，保证施工进度和质量。

四、施工工序及方法1.地基处理（1）清理场地，确保地表平坦、坚实。

（2）按照设计要求进行平整填筑，并进行夯实处理。

（3）按照设计要求进行排水和土方开挖。

2.基础施工（1）按照设计要求进行基坑开挖和处理。

（2）进行混凝土浇筑或其他基础处理工艺。

（3）根据需求，在基础上加装钢筋或其他加固材料，确保牢固稳定。

3.支承系统安装（1）根据设计要求，准确安装支承系统，确保其水平和垂直度。

（2）安装梁座和潜锚板，进行牵引和调节，使其满足设计要求。

4.梁体安装（1）根据设计要求和施工方案，进行梁体的吊装和安装。

（2）根据需要，对梁体进行调整，使其平整、水平。

五、质量控制1.配合设计单位进行检验，确保施工过程中的工程质量。

2.严格按照相关规范和施工方案进行施工，确保施工质量符合标准要求。

3.及时记录施工过程中的关键环节，确保施工质量可追溯。

六、安全保障1.遵守相关规章和法律法规，确保施工过程中的施工安全。

2.建立安全生产管理制度，明确安全责任及安全操作规程。

承台（系梁）施工技术方案丹江特大桥系梁（承台）施工技术方案第一章编制依据与指导思想第一节编制依据一、沪陕线西安至蓝田至商州高速公路施工招标文件、工程量清单、图纸等参考资料；二、有关公路设计、施工规范、验评标准及其它相关技术规范标准；三、工地现场收集的基本情况；四、我公司的技术、劳力、机械设备等综合实力及以往从事类似工程施工经验。

第二节编制原则为确保优质、安全、尽早完成本合同段的工程施工,组织施工的总体编制原则如下：一、根据实际情况编制施工计划,并据此配备劳动力、机械设备和材料。

二、按技术先进可行、安全可靠、经济合理的原则,认真阅读、研究图纸和规范文件,结合对工期、质量、安全、环保等要求及工程实际编制。

三、采取平行组织、流水作业组织施工,科学合理安排各项施工程序。

四、坚持专业化施工,安排经验丰富的专业化施工队伍。

五、坚持高起点、高标准、高质量、高效率,严格要求，强化质量管理。

第二章工程概况及进度安排第一节工程概况丹江特大桥位于梁铺及国家储备粮库商洛直属库南侧。

主要跨梁铺村、西合铁路及规划西合铁路复线、国道G312、丹江。

桥梁右幅起于K114+468.5，终于K115+831.52；左幅K114+468.5，终于K115+831.58。

不含桥台侧墙、耳墙在内，桥梁全长为1326米。

上部结构采用预应力混凝土组合箱梁+T 梁。

下部桥墩采用柱式墩、桩基础，桥台采用柱式台、桩基础。

设计洪水频率为1/300。

该桥共有：桩顶系梁88道,墩间系梁84道。

第二节自然概况一、地形及环境条件桥址位于河谷地貌，地势平坦开阔，穿越丹江，南北两侧为丘陵地貌。

地面标高一般685米。

桥位自北向南经过梁铺村、跨西合铁路、国道G312、丹江河谷至生王村于为675~商州枢纽互通立交主线相接。

a1+p1）粉质黏土、中粗砂、砾石土、乱石桥址区域地质情况由第四系全新统冲洪积（Q4土与第三系（E）砂岩、砾岩组成，第四系松散覆盖层厚度9.3米18.2米,基岩全风化~强~风化，北侧桥头基岩出露。
