机电一体化 第六章 伺服驱动控制系统设计

第一章伺服系统概述伺服系统是以机械参数为控制对象的自动控制系统。

在伺服系统中，输出量能够自动、快速、准确地尾随输入量的变化，因此又称之为随动系统或者自动跟踪系统。

机械参数主要包括位移、角度、力、转矩、速度和加速度。

近年来，随着微电子技术、电力电子技术、计算机技术、现代控制技术、材料技术的快速发展以及机电创造工艺水平的逐步提高，伺服技术已迎来了新的发展机遇，伺服系统由传统的步进伺服、直流伺服发展到以永磁同步机电、感应电机为伺服机电的新一代交流伺服系统。

目前，伺服控制系统不仅在工农业生产以及日常生活中得到了广泛的应用，而且在许多高科技领域，如激光加工、机器人、数控机床、大规模集成电路创造、办公自动化设备、卫星姿态控制、雷达和各种军用武器随动系统、柔性创造系统以及自动化生产线等领域中的应用也迅速发展。

1.1 伺服系统的基本概念1.1.1 伺服系统的定义“伺服系统”是指执行机构按照控制信号的要求而动作，即控制信号到来之前，被控对象时静止不动的；接收到控制信号后，被控对象则按要求动作；控制信号消失之后，被控对象应自行住手。

伺服系统的主要任务是按照控制命令要求，对信号进行变换、调控和功率放大等处理，使驱动装置输出的转矩、速度及位置都能灵便方便的控制。

1.1.2 伺服系统的组成伺服系统是具有反馈的闭环自动控制系统。

它由检测部份、误差放大部份、部份及被控对象组成。

1.1.3 伺服系统性能的基本要求1 )精度高。

伺服系统的精度是指输出量能复现出输入量的精确程度。

2 )稳定性好。

稳定是指系统在给定输入或者外界干扰的作用下，能在短暂的调节过程后，达到新的或者恢复到原来的平衡状态。

3 )快速响应。

响应速度是伺服系统动态品质的重要指标，它反映了系统的跟踪精度。

4)调速范围宽。

调速范围是指生产机械要求机电能提供的最高转速和最低转速之比。

5 )低速大转矩。

在伺服控制系统中，通常要求在低速时为恒转矩控制，电机能够提供较大的输出转矩；在高速时为恒功率控制，具有足够大的输出功率。

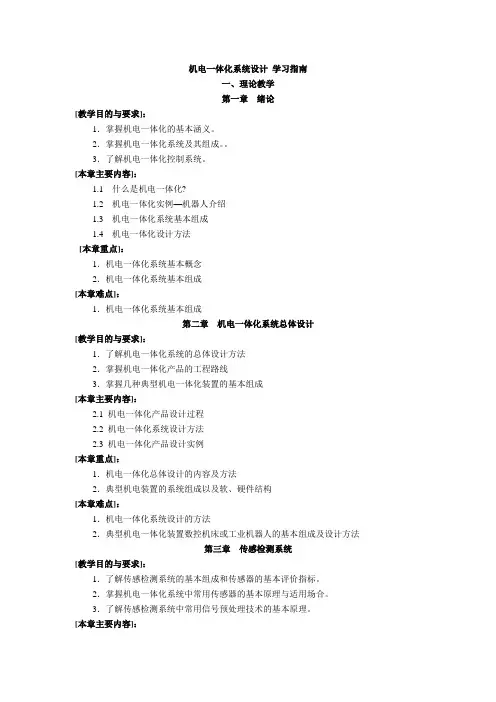

机电一体化系统设计学习指南一、理论教学第一章绪论[教学目的与要求]：1．掌握机电一体化的基本涵义。

2．掌握机电一体化系统及其组成。

3．了解机电一体化控制系统。

[本章主要内容]：1.1 什么是机电一体化?1.2 机电一体化实例—机器人介绍1.3 机电一体化系统基本组成1.4 机电一体化设计方法[本章重点]：1．机电一体化系统基本概念2．机电一体化系统基本组成[本章难点]：1．机电一体化系统基本组成第二章机电一体化系统总体设计[教学目的与要求]：1．了解机电一体化系统的总体设计方法2．掌握机电一体化产品的工程路线3．掌握几种典型机电一体化装置的基本组成[本章主要内容]：2.1 机电一体化产品设计过程2.2 机电一体化系统设计方法2.3 机电一体化产品设计实例[本章重点]：1．机电一体化总体设计的内容及方法2．典型机电装置的系统组成以及软、硬件结构[本章难点]：1．机电一体化系统设计的方法2．典型机电一体化装置数控机床或工业机器人的基本组成及设计方法第三章传感检测系统[教学目的与要求]：1．了解传感检测系统的基本组成和传感器的基本评价指标。

2．掌握机电一体化系统中常用传感器的基本原理与适用场合。

3．了解传感检测系统中常用信号预处理技术的基本原理。

[本章主要内容]：3.1 检测的基本概念3.2 传感器概述3.3 常见传感器原理及应用3.4 信号处理[本章重点]：1．各类传感器的工作原理2．传感器的功用和特性3．信号调理电路（滤波、相关、调制、解调）4．信号变换技术(传感器接口电路、放大电路、模数转换、数模转换)[本章难点]：1．各类传感器的工作原理2．传感器的功用和特性3．信号调理电路（滤波、相关、调制、解调）第四章机械系统设计[教学目的与要求]：1．掌握机电一体化系统中传动机构的种类、特点、基本要求。

2．了解常用工业机器人的基本构型。

3．掌握机电一体化系统常用精密传动机构的基本原理与设计方法。

[本章主要内容]：4.1 机电一体化系统典型机构4.2 机器人机构4.3 精密齿轮传动4.4 同步带传动4.5 滚珠丝杠传动4.6 导轨设计4.7 机械系统设计综合应用实例[本章重点]：1．滚珠丝杠副传动机构[本章难点]：1．传动机构的设计方法2．滚珠丝杠副传动机构3．谐波齿轮传动第五章伺服驱动系统[教学目的与要求]：1．了解伺服系统的一般组成、分类和基本组成形式。

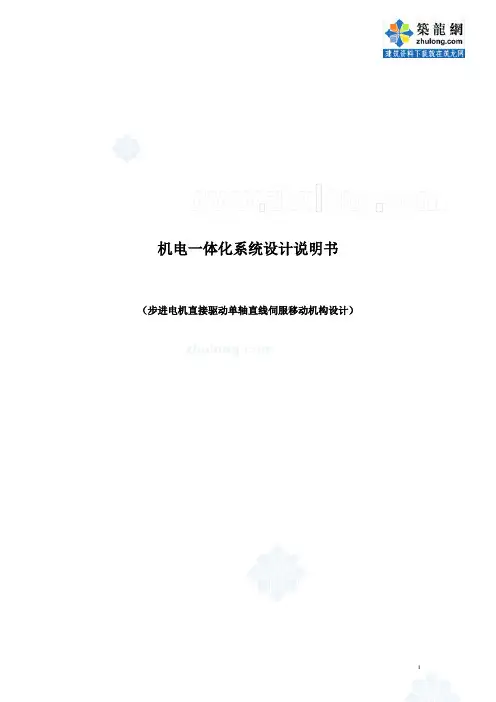

机电一体化系统设计说明书（步进电机直接驱动单轴直线伺服移动机构设计）目录[1] 课程设计的目的------------------------------------------------------- 3[2]设计内容------------------------------------------------------- 3[3]课程设计要求------------------------------------------------------- 4[4]机电一体化系统设计1)确定滚珠丝杆副的导程------------------------------------------- 42)滚珠丝杆副的载荷及转速计算----------------------------------- 43)确定预期额定的载荷--------------------------------------------- 44)按精度要求确定允许的滚珠丝杆的最小螺纹底径---------- 55)确定滚珠丝杆副的规格-------------------------------------------- 56)对预紧滚珠丝杆副，确定其预紧力----------------------------- 67)确定滚珠丝杆副支承所用轴承规格----------------------------- 68)滚珠丝杆副工作图设计-------------------------------------------- 69)电机的选择----------------------------------------------------------- 610)滚珠丝杆的校核----------------------------------------------------- 811)滚珠丝杆副的极限转速n c的校核------------------------------- 812)D n值的验证---------------------------------------------------------- 913)基本轴向额定静在和C u的验算--------------------------------- 914)强度验算------------------------------------------------------------- 915)轴承的选择与验算------------------------------------------------- 916)滚动直线导轨选择，计算和验算------------------------------- 1217)机械控制系统原理及电路设计---------------------------------- 14[5]附录【1】HXD55无相混合式驱动器------------------------------- 16[6] 密封和润滑---------------------------------------------------------------- 17[7]结论------------------------------------------------------------------------- 18[8] 参考文献------------------------------------------------------------------- 21一．课程设计的目的：1.掌握机电一体化系统设计过程和方法，包括参数的选择，传动的设计，零件的计算，结构的计算，培养系统分析及设计的能力。

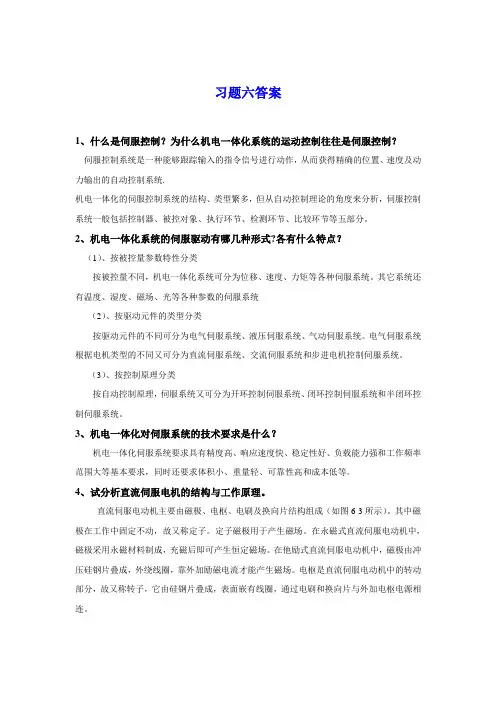

习题六答案1、什么是伺服控制？为什么机电一体化系统的运动控制往往是伺服控制？伺服控制系统是一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统.机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。

2、机电一体化系统的伺服驱动有哪几种形式?各有什么特点？（1）、按被控量参数特性分类按被控量不同，机电一体化系统可分为位移、速度、力矩等各种伺服系统。

其它系统还有温度、湿度、磁场、光等各种参数的伺服系统（2）、按驱动元件的类型分类按驱动元件的不同可分为电气伺服系统、液压伺服系统、气动伺服系统。

电气伺服系统根据电机类型的不同又可分为直流伺服系统、交流伺服系统和步进电机控制伺服系统。

（3）、按控制原理分类按自动控制原理，伺服系统又可分为开环控制伺服系统、闭环控制伺服系统和半闭环控制伺服系统。

3、机电一体化对伺服系统的技术要求是什么？机电一体化伺服系统要求具有精度高、响应速度快、稳定性好、负载能力强和工作频率范围大等基本要求，同时还要求体积小、重量轻、可靠性高和成本低等。

4、试分析直流伺服电机的结构与工作原理。

直流伺服电动机主要由磁极、电枢、电刷及换向片结构组成（如图6-3所示）。

其中磁极在工作中固定不动，故又称定子。

定子磁极用于产生磁场。

在永磁式直流伺服电动机中，磁极采用永磁材料制成，充磁后即可产生恒定磁场。

在他励式直流伺服电动机中，磁极由冲压硅钢片叠成，外绕线圈，靠外加励磁电流才能产生磁场。

电枢是直流伺服电动机中的转动部分，故又称转子，它由硅钢片叠成，表面嵌有线圈，通过电刷和换向片与外加电枢电源相连。

图6-3 直流伺服电动机基本结构图6-4 电枢等效电路直流伺服电动机是在定子磁场的作用下，使通有直流电的电枢（转子）受到电磁转矩的驱使，带动负载旋转。

通过控制电枢绕组中电流的方向和大小，就可以控制直流伺服电动机的旋转方向和速度。

《机电一体化》教学大纲课程编号：学时：50学时（3学时/周）学分：3适用专业：高职教育类机电专业考核要求：1. 熟练掌握机电一体化的基本概念和基本要素以及各部分的作用，了解机电一体化的相关技术和发展趋势，并结合实例分析机电一体化技术在机电产品中的应用。

2. 掌握机电一体化中机械系统部件的选择与设计的方法和依据，认识现代常用的传动机构、导向与支承结构、机械执行机构。

3. 了解机电一体化中微型计算机控制系统及接口设计；掌握控制系统的一般设计思路；掌握微型计算机的基本构成；认识未来计算机的发展对机电一体化的影响；掌握微型计算机应用领域、选用要点及注意事项；掌握单片机控制系统的组成和单片机芯片的选择要点。

4. 了解机电一体化中传感器与微机的接口技术，认识传感器前级信号的放大与隔离的常用方法；掌握信号在传输过程中的意义和常用的信号的变换方法。

5. 掌握步进电机的工作原理、特点和主要特性以及选择方法；掌握直流伺服电机、交流伺服电机的种类、结构特点以及选择方法。

掌握开环系统和闭环系统的区别。

6. 掌握机电一体化产品的开发设计步骤。

一、课程目的和任务让学生通过掌握机电一体化的基本知识，拓宽学生的知识面。

本课程的任务是使机电工程专业的学生在机电一体化技术方面具有较广泛的知识，了解机电一体化系统（产品）涉及的相关技术，对典型机电一体化系统有一个比较全面的认识，使学生在今后的工作中具有综合应用多学科知识的能力。

二、理论教学内容第一章机电一体化的基本概念【教学目的】弄明白学习机电一体化的重要性，掌握机电设备的发展方向，弄懂机电一体化基本涵义及各部的作用与功能。

【教学重点和难点】重点：机电一体化概念及其本要素的名称、作用、要求。

难点：接口的理解，尤其是接口功能中转换功能的理解【教学内容】1、机电一体化的定义；2、机电一体化的相关技术；3、机电一体化技术的发展前景；4、机电一体化的应用实例。

【教学方法】以理论讲解为主，再举例加以说明。

程设计说明书题目：基于单片机的步进电机控制系统设计课程：机电一体化系统设计姓名：马福德学号：0804705030指导教师：段广云、俞学兰专业年级：机械设计制造及其自动化（机械电子工程方向）2008级所在院系：机械工程学院完成日期： 2011年7月 10 日答辩日期： 2011年7月 11 日摘要随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。

研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。

步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。

采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。

软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。

本设计是采用AT89C51单片机对步进电机的控制，通过IO口输出的时序方波作为步进电机的控制信号，信号经过芯片AT6560AHQ驱动步进电机；同时，用 4个按键来对电机的状态进行控制，并用数码管动态显示电机的转速。

系统由硬件设计和软件设计两部分组成。

其中，硬件设计包括AT89C51单片机的最小系统、电源模块、键盘控制模块、步进电机驱动模块、数码显示模块、测速模块（含霍尔片UGN3020）6个功能模块的设计，以及各模块在电路板上的有机结合而实现。

软件设计包括键盘控制、步进电机脉冲、数码管动态显示以及转速信号采集模块的控制程序，最终实现对步进电机转动方向及转动速度的控制，并将步进电机的转动速度动态显示在LED数码管上，对速度进行实时监控显示。

软件采用在Keil软件环境下编辑的C语言。

本系统具有智能性、实用性及可靠性的特点。

关键词：步进电机 ,单片机 ,电脉冲信号, 角位移, 转速控制,方向控制ABSTRACTWith the development of microelectronics and computer technology, increasing demand for stepper motor, which is widely used in printers, electronic toys and consumer products such as CNC machine tools, industrial robots, medical equipment and electrical products, and its various national fields are applied. Of stepper motor control system to improve the control accuracy and response speed, energy conservation and so important.Stepper motor is an electric pulse signals can convert the angular displacementor linear displacement of the mechanical and electrical components, stepper motor control system consists of stepper controller, stepper motor power amplifier and so on. Use MCU control, the stepper controller instead of using software to make simple circuit, low cost, reliability greatly increased. Software programming flexibility to produce different types of stepping motor excitation sequence to control the operation of the various stepper motor modeThis design is used AT89C51 of Stepping motor control, through the IO port as a square wave output of the timing of step motor control signal, the signal through the ULN2003 driver chip stepper motor; the same time, with four buttons to the status of the motor control, and dynamic display with digital control motor speed.System consists of hardware and software design of two parts. Among them, the hardware design, including minimum system AT89C51 microcontroller, power supply module, keyboard control module, stepper motor drive (integrated Darlington ULN2003) module, digital display (SM420361K digital control) module, speed modules (including the Hall probe UGN3020) six function modules, and each module in the circuit board to achieve the organic combination. Software design, including keyboard control, stepping motor pulse, the digital dynamic display and speed signal acquisition module, control procedures, and ultimately to the stepper motor rotation direction and rotation speed control of stepper motor rotation speed and dynamic display in the LED digital tube, real-time monitoring of the speed display. Software used in the software environment to edit Keil C language. This system has the intelligence, practicality and reliability features.Key Words： Stepping motor , MCU Pulse Signal , Angular displacement ,Speed control ,Direction control目录1 绪论 (1)1.1背景 (1)1.2设计任务及要求 (1)2 总体方案设计 (2)2.1方案设计 (2)2.2芯片选择 (2)2.2.1 CPU的芯片选择 (2)2.2.2 驱动电路的芯片选择 (3)2.2.3 测试电路的芯片选择 (6)3 系统硬件设计 (7)3.1电机驱动电路 (7)3.2测试及显示电路 (8)3.2.1 CS3020霍尔传感器测试电路 (8)3.2.2 LED数码显示管 (8)3.3电源 (9)3.4两相步进电机 (9)3.5键盘控制系统 (10)4 控制系统软件分析与设计 (11)4.1主程序流程图 (11)4.2读键盘子程序流程图 (11)4.3键盘处理子程序流程图 (12)4.4电机控制中断程序流程图 (12)4.5程序设计平台 (13)4.6源程序清单 (14)5 PCB板设计 (19)5.1设计原则 (19)5.1.1布局操作的基本原则 (19)5.1.2布线原则 (19)5.2PCB板设计方案： (20)5.3PCB板各电器元件的布局 (21)6 设计体会 (22)致谢 (23)参考文献 (24)附录 (25)A元件清单 (25)B电路PCB图 (26)C电路原理图 (26)1 绪论1.1 背景当今社会，电动机在工农业生产、人们日常生活中起着十分重要的作用。
