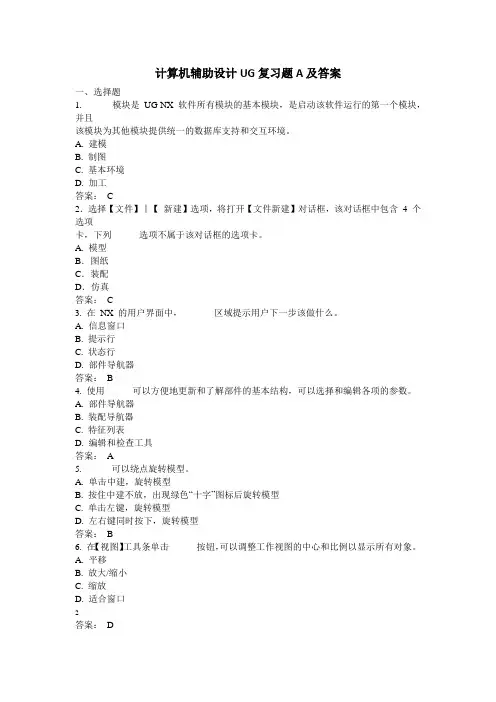

计算机辅助设计UG复习题A及答案一、选择题1. ______模块是UG NX 软件所有模块的基本模块，是启动该软件运行的第一个模块，并且该模块为其他模块提供统一的数据库支持和交互环境。
A. 建模B. 制图C. 基本环境D. 加工答案：C2．选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4 个选项卡，下列______选项不属于该对话框的选项卡。
A. 模型B．图纸C．装配D．仿真答案：C3. 在NX 的用户界面中，______区域提示用户下一步该做什么。
A. 信息窗口B. 提示行C. 状态行D. 部件导航器答案：B4. 使用______可以方便地更新和了解部件的基本结构，可以选择和编辑各项的参数。
A. 部件导航器B. 装配导航器C. 特征列表D. 编辑和检查工具答案：A5. ______可以绕点旋转模型。
A. 单击中建，旋转模型B. 按住中建不放，出现绿色“十字”图标后旋转模型C. 单击左键，旋转模型D. 左右键同时按下，旋转模型答案：B6. 在【视图】工具条单击______按钮，可以调整工作视图的中心和比例以显示所有对象。
A. 平移B. 放大/缩小C. 缩放D. 适合窗口2答案：D7. ______ 显示样式仅用边缘几何体显示对象。
必须手工更新旋转后的视图来校正显示。
A. 带有隐藏边的线框B. 静态线框C. 带有淡化边的线框D. 局部着色答案：B8. 如果想转到所选择的面与视图方向平行的视图，应使用______按键。
A. HomeB. EndC. F7D. F8答案：D9．______，可以将当前需要的图标在显示界面上被调出。
A. 在工具条中，右键单击, 选择用户定制。
B．出坞工具条，在需要的位置双击。
C. 把光标放在工具条一侧，单击左键.D. 右键单击，使用浮动工具条，显示对话框。
答案：A10. ______可以定义实体密度。
A.双击实体模型，在特征对话框中添加密度值。
B.在【建模首选项】中设置。
UG理论试题UG试题一、填空题：（每空2分，共40分）1、草图参数设置（Sketch Preferences）对话框中的_________选项可以定义捕捉垂直、水平和正交线的角度公差。
2、可以通过导航器中的_________来观察和编辑已选定的特征的参数。
3、通过_________命令，你可以替换体和基准，还可以把独立的特征从一个体上重新依附到另一个体上。
4、在制图中，使用______尺寸标注，就可以完成大部分尺寸标注。
5、为了在一条曲线或者一个面上创建一组多重的点，可以使用_________命令。
6、在部件导航器中，通过_________操作，能暂时从零件历史记录中去除和恢复一个特征，但是一些编辑操作仍然受该特征的影响。
7、新创建的几何体放置于_________层。
8、为了知道某一个层中对象的数目，可以在层设置对话框中打开_________选项。
9、_________命令可以将首尾相连的线串创建为一条样条曲线；_________命令可以在两条曲线之间创建一条曲线；_________命令可以从一条曲线创建首尾拟合的线串。
10、输入位置数据以便工作的坐标系称为_________。
11、为了使所建立的模型随时按需要可变，应确保模型特征的_______和_______。
12、徒手画草图曲线时，画得稍微倾斜的直线，系统却自动变为垂直或水平，这是因为所画直线的斜度小于___________。
13、___________命令可以创建一个与已存在的装配结构相同的新的装配结构。
14、在草图中，允许施加周长约束（Perimeter Constraint）的曲线类型是______和______。
15、对草图进行合理的约束是实现草图参数化的关键所在，草图约束包括三种类型：______、______和定位约束。
二、选择题（20分）1. 当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?A.层移动对话框B.层复制对话框C.层设置对话框D.层组对话框2. 如果你需要在一装配中在两个平面对中一个柱面, 你可以使用那种类型配对条件?A.贴合（Mate）B.对齐（Align）C.对中（Center） (1 to 1)D.对中（Center） (2 to 1)3. 如果需要利用一已存视图去建立部件的正交视图，应该选择那一个视图去确定新视图的正交空间与对准?A.仅仅TOP 视图B.除另一正交视图外的任一视图C.除正视图外的任一视图D.任一视图4. 在建立UG新文件tool_1.prt时，在新建文件对话框中需要输入的名称是：A.tool_1B.PART\tool_1C.(tool_1.prt)D.tool_1.prt5. 在拉伸（Extrude）命令中，如果希望结果总是片体（Sheet Body），你应该使用哪种功能：A.建模预设置中设置体类型为片体B.当截面为封闭时，无论如何都产生实体C.在拉伸参数中不使用偏置选项D.建模预设置中设置体类型为片体，并在拉伸中不要使用偏置。

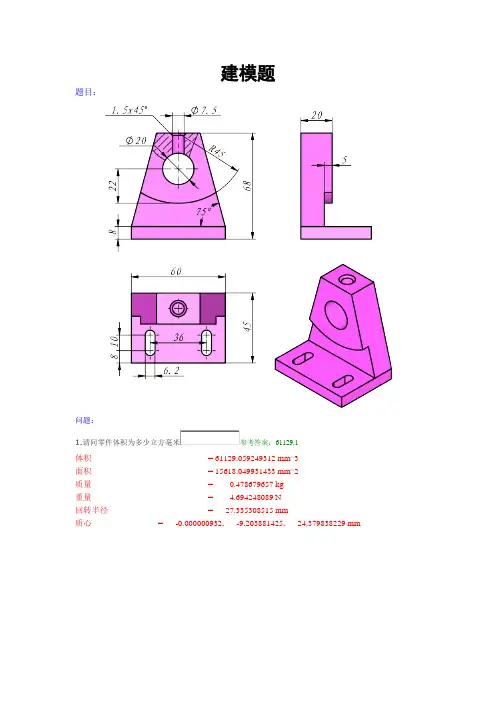

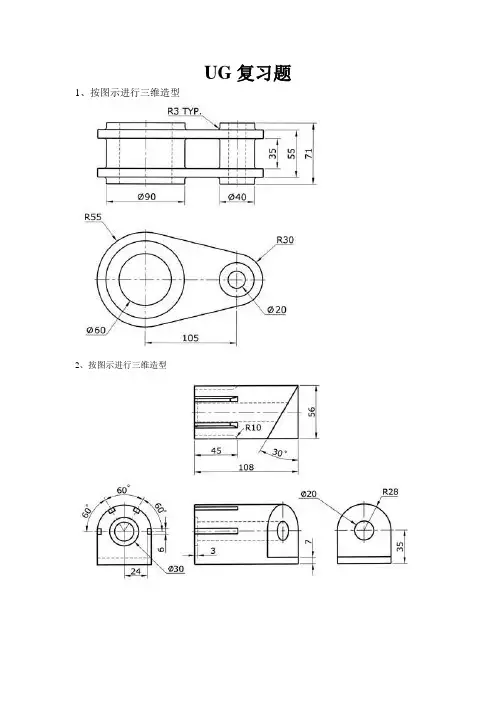

建模题题目：体积= 61129.059249312 mm^3面积= 15618.049931433 mm^2质量= 0.478679657 kg重量= 4.694248089 N回转半径= 27.335308515 mm质心= -0.000000932, -9.203881425, 24.379838229 mm题目：参照下图构建零件模型。
（提示：测量方法：分析-测量体，选择实体，系统将给出体积值。
）题目：参照下图构建零件模型。
（提示：分析-测量体，选择实体，系统将给出体积值。
）题目：请参照下图构建零件问题：1.: 102813体积= 92445.649953947 mm^3面积= 28206.745662283 mm^2质量= 0.723908604 kg重量= 7.099124720 N回转半径= 34.191574483 mm质心= -0.000000000, 0.000000000, 16.538512760 mm E=25 D=60 C=15 B=60 A=80两位。
题目：参照下图构建三维模型，注意其中的对称、相切、同心等几何关系。
图片说明：E=80 D=19 C=283 B=150 A=274问题：题目：请参照下图构建零件。
问题：1.请问零件体积为多少立方毫米？体积 = 156883.537501765 mm^3面积 = 31388.787038011 mm^2质量 = 1.228498504 kg重量 = 12.047465725 N回转半径 = 67.972805312 mm质心 = 26.956765557, 17.261174880, 0.000006181 mm题目：参照下图构建零件模型，其注意其中的对称、相切、同心等几何关系。
图片说明：E=45 D=22 C=138 B=109 A=131题目：参照下图构建三维模型，注意对称等几何关系以及倒角等细节，输入答案时请精确到小数点后两位。
UGCAM考题UG CAM培训考核试题（理论部分）一、填空（共5题，每题5分）1.UG软件编程中选用的坐标系称为MCS。
2.在UG CAM中一个操作可以生成1个刀轨。
3.操作导航工具有四种视图显示方式，分别是机床视图、程序视图、几何视图、加工方法视图。
4.当加工零件上的平面选用平面铣操作？粗加工曲面类零件选用型腔铣操作？精加工曲面类零件选用固定轴轮廓铣操作。
5.编程操作中使用的刀具可以用两种方法获得，分别是刀库、新建。
二、单项选择题（共10题，每题3分）1.在数控机床中，机床坐标系的X和Y轴可以联动，当X和Y轴固定时，Z轴可以有上下的移动，这种加工方法称为( B )。
A）两轴加工 B）两轴半加工 C）三轴加工 D）五轴加工2.球头铣刀的球半径通常（A）加工曲面的曲率半径。
A）小于 B）大于 C）等于 D） A，B，C都可以3.刀具的选择主要取决于工件的结构、工件的材料、加工工序和（C）。
A）设备 B）加工余量 C）加工精度 D）工件被加工表面的粗糙度4.铣削零件外轮廓时用（C）方式进行铣削，铣刀的耐用度较高，获得加工面的表面粗糙度值也较小。
A）对称铣 B）逆铣 C）顺铣 D）立铣5.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（C ）。
A）r B）△ C）r+△ D）2 r+△6.夹紧力的方向应尽量垂直于主要定位基准面，同时应尽量与（D ）方向一致。
A）退刀 B）振动 C）换刀 D）切削7.数控机床使用的刀具必须具有较高强度和耐用度、铣削加工刀具常用的刀具材料是（A）。
A）硬质合金 B）高速钢 C）工具钢 D）陶瓷刀片8.数控机床的运动配置有不同的形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用（ D）的原则编写程序。
A）刀具固定不动，工件相对移动；B）铣削加工刀具只做转动，工件移动；车削加工时刀具移动，工件转动；C）分析机床运动关系后再根据实际情况；D）工件固定不动，刀具相对移动。
