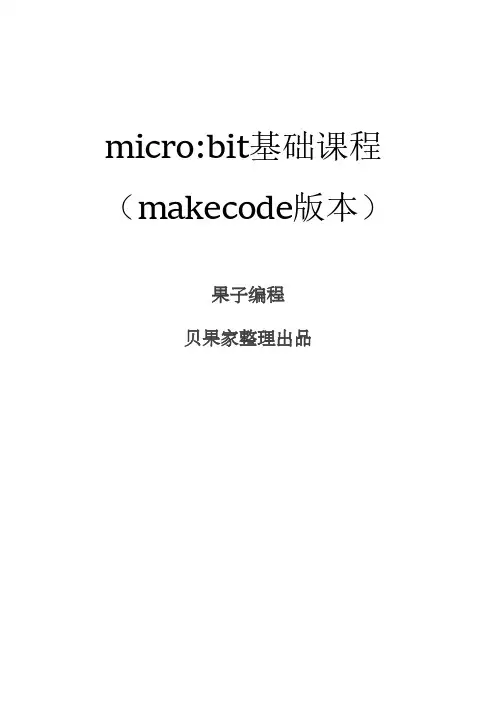

micro:bit基础课程（makecode版本）果子编程贝果家整理出品第1课Micro:bit介绍1、什么是Micro:bit？Micro:bit是由英国BBC公司推出的面向青少年编程教育的微型计算机，别看它身材不大，但麻雀虽小五脏俱全，一块小主板上集成了加速度传感器，磁力传感器，两个可编程按钮，25个单色led，蓝牙等常用传感器设备，而尺寸只有信用卡的一半大小，采用micro usb 口供电，可外接电池盒，在底部还有多个环孔连接器，可用于控制外接设备。
BBC还提供了在线的编程网站https://，可以通过图形化的编程界面，或者通过python或javascript等你自己喜欢的编程语言进行编程。
最后，可以通过USB数据线或者蓝牙把编写好的程序上传到micro bit主板上查看实际效果。
micro bit官网提供了主板的仿真程序，可以实时预览编程效果。
2、micro bit主板结构（1）正面●两个可编程按钮●25个红色led组成的点阵，可以显示各种图形，并且microbit网站已经预置了好多常用图像，比如心形，笑脸等。
（2）背面背面集成了多个芯片，●3轴加速传感器●磁力传感器●Nordic nRF51822-QFAA-R rev3SoC–16MHz32-bit ARMCortex-M0微控制器，包含了256KB闪存，16KB静态内存，集成了2.4GHz蓝牙低功耗协议栈和Nordic专有RF无线传输协议的模块，nRF51由于低功耗设计，不内置SysTick定时器。
●reset按钮●micro usb接口●电池盒接口●I/O：包括环孔连接器：3个GPIO（P0、P1、P2），1个电源（3V），1个接地（GND），可以使用鳄鱼夹或4mm香蕉插头；边缘连接器的针脚标号为micro:bit设备抽象层（DAL）指定的：P3、P0、P4-P7、P1、P8-P12、P2、P13-P16、3V（3个）、P19-P20、GND （3个），共19个可设置的GPIO，其中设置了：6个模拟输入（P0-P4、P10），可选的1路SPI总线（P13-P15），1路I²C总线（P19-P20）；可设置出：3个PWM输出，1对UART串行收发[11]。
