TCL电话机 17B型 说明书(HCD868 17B TSD)

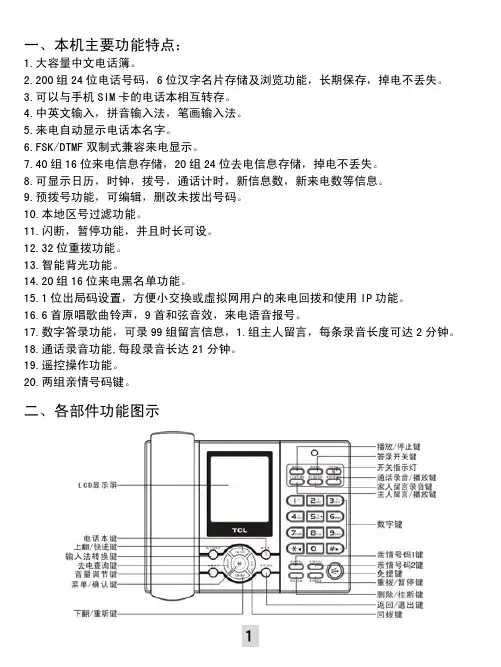

一、本机主要功能特点：1.大容量中文电话簿。

2.200组24位电话号码，6位汉字名片存储及浏览功能，长期保存，掉电不丢失。

3.可以与手机SIM卡的电话本相互转存。

4.中英文输入，拼音输入法，笔画输入法。

5.来电自动显示电话本名字。

6.FSK/DTMF双制式兼容来电显示。

7.40组16位来电信息存储，20组24位去电信息存储，掉电不丢失。

8.可显示日历，时钟，拨号，通话计时，新信息数，新来电数等信息。

9.预拨号功能，可编辑，删改未拨出号码。

10.本地区号过滤功能。

11.闪断，暂停功能，并且时长可设。

12.32位重拨功能。

13.智能背光功能。

14.20组16位来电黑名单功能。

15.1位出局码设置，方便小交换或虚拟网用户的来电回拨和使用IP功能。

16.6首原唱歌曲铃声，9首和弦音效，来电语音报号。

17.数字答录功能，可录99组留言信息，1.组主人留言，每条录音长度可达2分钟。

18.通话录音功能,每段录音长达21分钟。

19.遥控操作功能。

20.两组亲情号码键。

二、各部件功能图示三、使用说明菜单操作主菜单中包含：1.名片簿 2.通话记录 3.读卡 4.铃声 5.话机设置。

在挂机或摘机状态下，按<菜单/确认>键进入主菜单，按<上翻/快进>或<下翻/重听>键选择，按<菜单/确认>键进入相应的菜单操作，按<返回/退出>键返回上一级菜单：1.名片簿：名片簿子菜单包含: 1.新增名片,2.浏览名片，3.清空名片，用户可按<上翻/快进>或<下翻/重听>键选择，按<菜单/确认>键进入相应的菜单操作：新增名片: 可以新建一组电话名片，最多可建立200组名片。

名片包括姓名、电话。

进入新增名片以后，屏幕提示您输入姓名，此时话机默认拼音输入法，您可以按<输入法转换>键选择英文大小写、数字、拼音输入法、笔画输入法。

在输入的过程中您可以按<删除/挂断>键删除已输入的字符。

1、使用条件 环境温度：-10℃～+40℃ 相对湿度：10%～95% 大气压力：86～106kpa 环境噪声：≤60dB(A) 2、技术指标 （1）解码标准：FSK/DTMF （2）工作频率：300～3400Hz （3）振铃声级：≥70dB(A) （4）双音多频拨号：低频群电平－9±3dBm（35mA） 高频群电平－7±3dBm（35mA） 频率组合中，高频分量比低频分量高(2±1)dBm 频偏≤±1.5% （5）电声性能：当用户线为 0Km 5Km时 发送响度评定值：≥5dB ≤15dB 接收响度评定值：≥-7dB ≤2dB 侧音掩蔽评定值：≥6dB ≥12dB
元件数值若有变动， 恕不另行通知
6
5
产品保修卡
用户姓名 详细地址 产品型号 出厂日期 经销商 通信地址 备注 经销商单位公章： 联系电话 发票号码 购机日期
机壳 电话线 电路板组件 金属部品 附件
说明：1、 表示部品中限制物质含量符合SJ/T11363-2006文件规定的 限量要求。 2、 表示部品中 限制物质含量 可能会超出SJ/T11363-2006文件 规定的限量要求。 本表格表明机器内含有限制物质，数据是根据部件类型，由部件 制作商提供并在亿佳实业内部验证后做成的。 某些部品包含的 限制 物质，按照现在的技术基准不能替代，但这 些信息可能随着技术发展而不断更新，亿佳实业一直在为改善此项而努 力。 本表中部件定义的解释权归属 惠州市亿佳实业有限公司 。
一、技术条件 HCD1868(8)TSD-16B全 制 式 来 电 显 示 电 话 机 是 采 用 先进电子线路设计而成的高品质电话机，性能稳定可 靠、功能丰富，通话音质清晰、明亮。各项性能符合国 家标准《自动电话机技术条件》GB/T15279-2002。 本话机采用独特的流线型外型设计，美观大方，操 作方便，是您工作、生活的理想选择。为了更好的发挥 本话机的性能，请在使用前阅读说明书。

pci08/pci16用户操作手册（for windows 2000/xp）tcl 8.9.92010年05月01日目录第一章系统简述 ----------------------------------------------------------11.1基本功能 ------------------------------------------------------ 1 1.2性能特点------------------------------------------------------ 1 1.3录音方式1.4技术参数------------------------------------------------------11.5硬件配置------------------------------------------------------2------------------------------------------------------2第二章系统安装 ----------------------------------------------------------32.1系统配置 ------------------------------------------------------ 3 2.2语音卡硬件安装 ------------------------------------------------ 3 2.3语音卡驱动程序安装-------------------------------------------- 3 2.4录音系统软件安装----------------------------------------------4第三章录音系统使用说明--------------------------------------------------53.1系统主界面 ---------------------------------------------------- 5 3.2系统管理------------------------------------------------------11 3.2.1系统参数设置----------------------------------------------11 3.2.2 用户信息设置通道姓名设置----------------------------------------------13 3.2.3----------------------------------------------133.2.4通道参数设置 ----------------------------------------------143.2.5数据库管理 ------------------------------------------------213.2.6操作日志管理 ----------------------------------------------213.2.7关闭录音系统 ----------------------------------------------223.3录音管理 --------------------------------------------------------223.3.1查询录音 --------------------------------------------------233.3.2备份录音文件 ----------------------------------------------243.3.3查询留言 --------------------------------------------------253.3.4播放语音文件 ----------------------------------------------263.3.5转换语音文件格式------------------------------------------263.3.6查询未接来电 ----------------------------------------------273.3.7设置过滤电话信息------------------------------------------283.3.8查询过滤电话呼叫------------------------------------------283.3.9统计呼入呼出通话量---------------------------------------- 293.4操作员管理 ------------------------------------------------------293.4.1修改操作员密码 --------------------------------------------303.4.2增加删除操作员 --------------------------------------------303.5客户资料管理 ----------------------------------------------------313.5.1客户资料管理 ----------------------------------------------323.5.2客户沟通记录 ----------------------------------------------323.6交换机管理 ------------------------------------------------------333.6.1私有交换机参数设置 ----------------------------------------333.6.2显示交换机的原始话单数据 ----------------------------------343.6.3显示交换机外线名称设置 ------------------------------------35第四章远端电话查询、远端电话监听、呼入报号、留言功能介绍 -----------------364.1远端电话查询 ----------------------------------------------------36 4.2远端电话监听 ----------------------------------------------------36 4.3呼入报号留言功能功能 ----------------------------------------------------36 4.4--------------------------------------------------------36第五章网络录音留言管理和客户信息管理--------------------------------------375.1登陆录音系统服务器 -----------------------------------------------37 5.2录音管理---------------------------------------------------------375.2.1、网络录音查询和留言查询 -----------------------------------375.2.2、网络留言查询 ---------------------------------------------385.2.3、网络监听 -------------------------------------------------395.3客户信息管理 ----------------------------------------------------405.3.1、客户资料管理 ---------------------------------------------405.3.2、客户沟通记录 ---------------------------------------------405.3.3、弹出客户信息 ---------------------------------------------41第一章简述tcl数字录音系统是我公司根据通信、电力、厂矿、公安、企业、学校、煤矿、个人办公、公司、酒店、证券等行业及其它领域的要求，并结合其应用特点，自主研制并开发的全数字化录音设备。

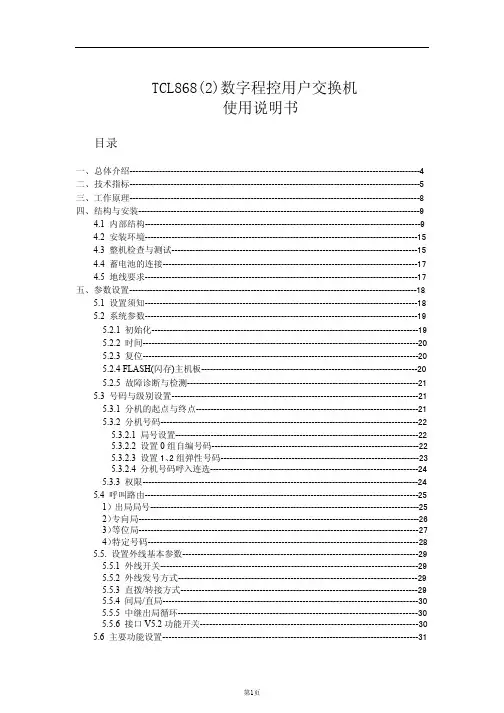

5.3.2.1 局号设置----------------------------------------------------------------------------------22 5.3.2.2 设置 0 组自编号码----------------------------------------------------------------------22 5.3.2.3 设置 1、2 组弹性号码-------------------------------------------------------------------23 5.3.2.4 分机号码呼入连选----------------------------------------------------------------------24 5.3.3 权限---------------------------------------------------------------------------------------------24 5.4 呼叫路由--------------------------------------------------------------------------------------------25 1）出局局号------------------------------------------------------------------------------------------25 2）专向局----------------------------------------------------------------------------------------------26 3）等位局--------------------------------------------------------------------------------------------27 4）特定号码-----------------------------------------------------------------------------------------28 5.5. 设置外线基本参数-----------------------------------------------------------------------------29 5.5.1 外线开关------------------------------------------------------------------------------------29 5.5.2 外线发号方式------------------------------------------------------------------------------29 5.5.3 直拨/转接方式------------------------------------------------------------------------------29 5.5.4 间局/直局------------------------------------------------------------------------------------30 5.5.5 中继出局循环------------------------------------------------------------------------------30 5.5.6 接口 V5.2 功能开关----------------------------------------------------------------------30 5.6 主要功能设置-------------------------------------------------------------------------------------31
