遥感航片地质构造与产状解译

遥感解译习题1.遥感地质学的主要研究内容？遥感地质学指主要研究地球上各种地质体和各种地质现象，根据和利用地质体的电磁波谱特征，借助先进的遥感科学技术。

从各种载着地物电磁辐射特征的遥感资料中提取地质信息，以达到宏观、准确、快速的研究地质体和地质现象的目的，在地质与成矿理论指导下,研究如何应用遥感技术进行地质与矿产资源调查研究的学科。

是遥感技术与地球科学结合的一门边缘学科。

研究对象和目的：对象:地球表面和表层地质体(岩石、构造)；目的:有效识别地质体的物性与运动状态，服务区域地质调查、地质构造研究、矿产资源勘查、环境与灾害地质监测等工作其主要研究内容是：1、各类地质体的电磁辐射(反射、吸收、发射)特征及其测试、分析与应用；2、遥感图像的地质解译与编图；3、遥感数字资料的地学信息提取原理与方法；4、遥感技术在地质各个领域的具体应用和实效评价2.遥感图像地学信息解译主要内容有哪些？答：地学解译是从遥感图像上获取目标地物信息的过程具体是指解读人员通过应用各种解译技术和方法在遥感图像上识别出地质体、地质现象的物性和运动特点测算出某种数量指标的过程。

其原则应采用由已知到未知、从区域到局部、先易后难、由宏观到微观、从总体到个别、从定性到定量、循序渐进的方法。

其解译的主要内容如下：遥感地质岩性解译通过已知相关资料中的波谱与空间信息特征判断地表的岩石产出特点和物性。

主要包括三大岩类：岩浆岩、沉积岩、变质岩。

解译标志有以下：色调、亮度、形态。

主要的解译方法：1.利用增强变换处理提取岩性信息采用增强处理方法提取色调信息，可以扩大不同岩性的灰度差别，突出目标信息和改善图像效果，提高解译标志的判别能力。

常用的遥感图像增强方法有反差扩展、去相关拉伸、彩色融合、运算增强、变换增强等2.利用纹理信息提取岩性信息每个岩性单元的灰度值具有各自不同的空间变化特征是运用纹理进行岩性分类的基础。

常用的纹理信息提取方法有灰度共生矩阵法、小波变换和傅立叶变换等。

一、1:50000地质灾害风险调查评价地质灾害调查评价是地质灾害防治工作的基础，2005年以来部署实施了县（市、区）1∶50 000地质灾害较详细调查，共查明地质灾害及隐患点28.6万处，建立了全国地质灾害信息系统。

通过分阶段、递进式的调查，摸清了我国地质灾害基本状况，为最大限度地减少人员伤亡和财产损失发挥了重要作用。

目前，湖北、广西等省正在开展以孕灾主控地质条件和地质灾害隐患判识为主的1:50 000地质灾害风险调查评价，湖南省进一步推进1:10000地质灾害风险调查评价，深化地质灾害早期识别、形成机理和规律认识，总结成灾模式，开展不同层次地质灾害风险区划，提出综合防治对策建议，为地质灾害防治管理提供基础依据。

二、地质灾害风险调查评价遥感方法对比积极采用遥感、无人机、激光雷达等新技术，提升调查信息获取效率和精度，促进技术与方法融合，助力1:50000地质灾害风险调查。

根据调查区实际情况选择卫星遥感技术方法，分析地质灾害类型、边界条件、变形特征、分布发育规律等，初步圈定地表变形区和地质灾害隐患。

选取重点调查区的典型地质灾害体，采用无人机倾斜摄影或激光雷达等方式，对地质体进行全面的数据获取和三维分析，精细剖析灾害形成机理和发生发展规律，总结成灾模式。

对比分析不同类型的数据特点及在地质灾害风险调查评价中的应用，善图科技推荐的数据类型如表1。

总体来看，卫星遥感相对无人机航空遥感，激光雷达等技术，价格要低廉，实用性较强，其中，采用国产高分一号开展一般调查区1:50000比例尺的遥感调查，国产高分二号开展重点调查区1:10000比例尺的的遥感调查性价比最高。

新技术方面，采用合成孔径雷达干涉测量InSAR，有利于大范围连续跟踪地表微小形变，成果直观，但价格高，解译难度大。

采用激光雷达测量（LiDAR），能有效识别山体损伤和松散堆积体等隐蔽性灾害，但数据处理难度大，成本高。

采用无人机航拍越来越普遍，能快速获取清晰度高，大比例尺的地面可见光数据，资料直观，数据处理相对容易，成本高于高分辨率卫星数据但低于激光雷达数据。

遥感解译⽅法遥感是遥远感知的意思，“遥”具有空间概念；“感”表⽰信息系统。

即在遥远的空间，不与⽬标物接触，⽽通过信息系统去获得有关该⽬标物的信息。

⼀、遥感图象的基本要素⾊、形、坐标位置是遥感图象的三要素，其中坐标是固定的，⾊、形⼆要素最重要。

⾊（⾊调、⾊别）：不同类型遥感图象上的⾊调其物理意义是不相同的，⾊调是区别不同地物的根本因素、但⾊调的影响因素很多，故其变化⼤，稳定性差，在地质解译中，主要是研究地质体之间的⾊调相对差异和相互关系。

形（形态，纹理）：主要是指不同级别的沟⾕和不同形态的⼭体所组成的地貌形态。

它决定于地物的平⾯投影，反映⼏何性质。

成象⽅式对形态的影响较⼤。

⾊与形两者相辅相成，构成图象全貌。

⼆、遥感图象成象过程及地质解译过程（⼀）、成象过程地物发射或反射的电磁波谱经⼤⽓窗⼝，通过不同成象⽅式传输到不同平台的传感器内，从⽽获得图象底⽚或数据磁带，即：（⼆）、地质解译过程地质解译⽯从遥感图像中识别出地质信息，其⼯作顺序是：⾯线点地质规律解译的过程如框架所⽰三、遥感图象的地质解译⽅法解译⽅法主要有三种：⽬视解译法；光学增强处理；电⼦计算机数字图象处理。

（⼀）、⽬视解译法⽬视解译法是根据地物的影像特征，运⽤各种解译标志，⽤⾁眼（包括放⼤镜，⽴体镜）从航⽚或卫⽚上直接识别和分析地质内容。

⽬视解译经常使⽤直判、对⽐、推理三种⽅法。

⽬视解译的原则是：1.多种遥感图象相结合，取长2．先整体，后局部3．先易后难。

4．先构造后岩⽯5．先⽬视后仪器6、图象解译与地⾯调查及物化探相结合。

（⼆）、光学增强处理光学图象增强技术是⽤各种光学信息处理的⽅法，突出某些信息或压抑某些信息，提⾼图象的分辨⼒。

光学增强处理要是⽤各种胶⽚图象，通过光学仪器进⾏处理。

如摄影处理、光-电处理、相⼲光学处理。

处理的⽅法主要有：彩⾊合成法；密度分割；边缘增强等。

（三）、数字图象处理数字图象处理技术是将传感器所获得的数字磁带、或经过数字化的图象胶⽚处理，⽤多功能的电⼦计算机，对数字记录的辐射值或象元值进⾏各种运算和处理。

使用遥感技术进行地质构造解译与勘探遥感技术作为一种获取地球表面信息的手段，已经被广泛应用于许多领域，其中之一就是地质构造解译和勘探。

地质构造解译是一项重要的工作，它可以帮助我们了解地球的演化历史和地质构造特征。

地质勘探则是为了探测和发现地下的矿产资源、地下水等。

本文将介绍遥感技术在地质构造解译和勘探中的应用、技术原理以及未来的发展趋势。

一、遥感技术在地质构造解译中的应用利用遥感技术进行地质构造解译可以从地表特征出发，通过分析影像数据中的地貌、地貌剖面、地震构造、地物分布等信息，揭示地壳变形、地质构造隐伏等情况。

该技术的应用可以提供更全面、更直观的地质信息，为地域地质研究和资源勘探提供辅助解决方案。

在地质构造解译中，利用遥感技术可以观测到断裂带、褶皱带、地层岩性变化等地表地质构造特征，通过对这些特征的解译来识别潜在的矿产资源储量和地质灾害隐患。

例如，在地震构造解译中，遥感技术可以帮助我们识别出地震断裂带的特征，进而推测地震的活动情况和发生概率。

通过这种方式，我们可以更好地了解地震带的分布规律，为地震灾害的预防和减灾提供科学依据。

此外，遥感技术还可以帮助我们识别地下水资源的分布情况。

利用遥感影像中的表层水体分布情况以及地表的植被指数等信息，可以推测地下水的丰度和分布范围。

这对于水资源管理、工程建设以及农田灌溉等方面具有重要意义。

二、遥感技术在地质勘探中的应用地质勘探是为了探索和发现地下的矿产资源、地下水、石油等而进行的一系列工作。

遥感技术在地质勘探中的应用主要包括矿产资源的探测、油气资源的勘探、以及地下水的勘探。

矿产资源勘探是遥感技术应用的重要领域之一。

通过获取遥感影像数据，我们可以识别出地表的矿石、矿床和矿产化石等特征。

通过进一步的解译和分析，可以推测地下矿产资源的储量和分布情况。

这为矿产资源的开发和利用提供了有力的依据。

油气资源的勘探也是遥感技术的应用重点之一。

利用遥感技术可以观测到地表油气地质构造特征、油气田的储层特征以及由油气运移造成的地形和土地变化等信息。

《遥感地质学》结课报告—遥感图像构造解译方法及其实际应用班级学号：1803110111姓名：劳家斌任课教师：隋志龙二○一四年五月六日目录第一节岩层产状解译 (2)第二节褶皱构造解译 (3)第三节线性构造与断裂构造解译 (8)第四节隐伏构造的解译 (11)第五节活动构造解译 (12)第六节小结 (13)第一节岩层产状解译一、不同岩层的的影像特征（一）水平岩层泛指倾角小于5度的岩层。

它们在图像上呈现影像特征随地形切割程度不同而异。

在地形遭受强烈切割的地区，由于下伏岩层同时剥露，层理构造显示出来，在图像上表现为由不同色调或微地貌条带围绕山包或山梁，呈封闭的环带状图形，各岩层面的露头线与等高线形态相似，依地形情况不同，可组成同心环状、贝壳状、花边状、指纹状、脑纹状等纹形图案。

水平岩层在地貌上常形成方山（平顶山或桌状山），它们与沟谷一起可组成十分壮观的方山峡谷地貌景观。

若水平岩层由软硬相间的岩石组成，其山坡、谷坡常呈阶梯状形态。

如果只看封闭的轮廓，易认为褶皱，这时应该注意它的产状，看各岩层是否按等高度出露，尤其在沟中应注意追索层面的产状。

梯田与水平岩层的区别：①地层的界线是互相平行而连续的，梯田不连续也不平行；②地层之间，各层的色调灰度，在横向上变化不大，而梯田横向上变化明显；③地层影像线密集，中间明暗相同，梯田宽而单一。

图1 近乎水平产状岩层航片（新疆）（二）直立岩层泛指倾角大于80度的岩层。

在图像上，直立岩层表现为由不同色调或微地貌组成的平行直线状或微显拐折的近直线状条带影像,这些条带不受地形起伏的影响，其延伸方向即为岩层的走向。

坚硬的直立岩层地貌上常形成平直的长条山脊；而软岩层则形成平直的槽沟；若岩层软硬相间，则常形成沟脊相间平行排列的所谓“肋状”地形，对称型U型谷。

（三）倾斜岩层泛指倾角在5——80度的岩层。

在地面遭受切割地区的图像上，倾斜岩层表现为由不同色调或微地貌条带组成的一系列平行的连续拐折的半弧形或折线状影像。

遥感地质解译分析一、遥感图像地质解译的基本内容包括：①岩性和地层解译。

解译的标本有色调、地貌、水系、植被与土地利用特点等。

②构造解译。

在遥感图像上识别、勾绘和研究各种地质构造形迹的形态、产状、分布规律、组合关系及其成因联系等。

③矿产解译和成矿远景分析。

是一项复杂的综合性解译工作。

在大比例尺图像上有时可以直接判别原生矿体露头、铁帽和采矿遗迹等。

岩性和地层解译和矿产解译和成矿远景分析尚未关注，主要看构造解译。

二、构造解译所谓地质构造是指组成地壳的岩层和岩体在内、外动力地质作用下发生的变形变位，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等组成地壳的岩层和岩体。

关于从遥感影像上应该解译哪些构造信息，并没有一个确切的标准，都是根据实际项目需求结合遥感图像信息提供量进行适度解译。

根据实际情况，受限于遥感影像的分辨率，节理与劈理等小型构造（一般长为几厘米到几米，宽为几厘米到几十厘米）无法进行识别解译，遥感解译目标应放在中型和大型构造上。

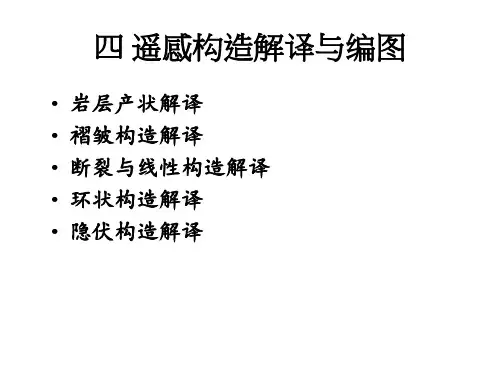

按朱亮璞《遥感地质学》书上章节分类，遥感地质构造解译对象可以有褶皱、断裂及线性构造、环状构造、隐伏构造和活动构造。

关于褶皱：虽然通过目视解译在一定程度上可以识别某些类型的褶皱，但通过查找文献，发现对褶皱进行解译的几乎没有。

图88背斜（图87中的）北翼地层产状影像特征原因是褶皱构造形态表现过于复杂多变且出露形态也不定。

小型褶皱大小可以只有几厘米，大型褶皱尺度规模则可以达到几十上百米，同时因为褶皱大部分都深埋在地底，出露面积较小，而遥感探测技术特点决定其更多的是对地表平面上的地质构造信息的反映，仅通过影像无法真实反映褶皱形态。

图87线性褶皱引起的地层对称展布的影像（Quickbird）特征图中方框自上而下分别为图88、图89、图90的位置图89背斜（图87中的）南翼地层产状影像特征图90背斜（图87中的）核部地层产状影像特征上示褶皱其部分深埋地下，无法在影像上直接勾画其形态。

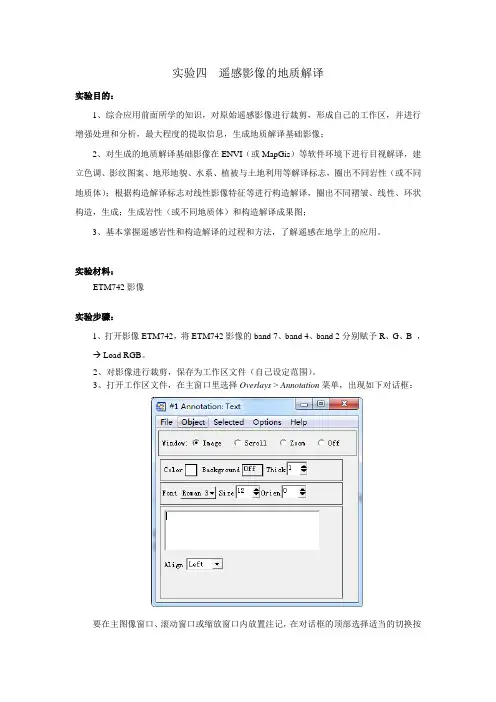

实验四遥感影像的地质解译实验目的：1、综合应用前面所学的知识，对原始遥感影像进行裁剪，形成自己的工作区，并进行增强处理和分析，最大程度的提取信息，生成地质解译基础影像；2、对生成的地质解译基础影像在ENVI（或MapGis）等软件环境下进行目视解译，建立色调、影纹图案、地形地貌、水系、植被与土地利用等解译标志，圈出不同岩性（或不同地质体）；根据构造解译标志对线性影像特征等进行构造解译，圈出不同褶皱、线性、环状构造，生成；生成岩性（或不同地质体）和构造解译成果图；3、基本掌握遥感岩性和构造解译的过程和方法，了解遥感在地学上的应用。

实验材料：ETM742影像实验步骤：1、打开影像ETM742，将ETM742影像的band 7、band 4、band 2分别赋予R、G、B ，Load RGB。

2、对影像进行裁剪，保存为工作区文件（自己设定范围）。

3、打开工作区文件，在主窗口里选择Overlays > Annotation菜单，出现如下对话框：要在主图像窗口、滚动窗口或缩放窗口内放置注记，在对话框的顶部选择适当的切换按钮。

一旦选定后，在所选择的窗口内，其它所有的操作是无效的（在其它窗口内的常规鼠标操作是有效的）。

通过选择“Off”切换按钮，注记可以被临时地暂停。

在这种情况下，在所有窗口内的所有常规鼠标操作又是有效的。

所有注记对象都有一个小的彩色菱形“h andle”，它被用来决定位置。

要把注记放置在所选择的图像窗口位置，无论文本还是其它图像对象，都按照表1中概括的标准步骤：我们这里主要使用Polyline注记和Text 注记。

Polyline 允许你绘制形状不规则的线条。

从Annotation 对话框内，选择Object > Polyline.使用鼠标左键加点，在所选择的点之间绘制线段，要删除上一次画的线段，点击鼠标中键，鼠标右键用来指示线条的完成，但没有把线段闭合为一个多边形。

参照表2放置折线。

⏹知识点4：⏹⏹构造遥感解译主要内容一、地层角度不整合解译二、构造解译特点一、地层角度不整合解译上下两套地层在地质历史上有过沉积间断或地层缺失，两套地层成一定角度相接触。

地层角度不整合解译标志：⑴区域性两套地层—走向线斜交上覆地层在不同地段分别与不同时代或不同产状岩层相接触、上覆地层与接触面产状一致⑵较老的构造形迹、岩脉、侵入体等被上覆新地层截然掩盖⑶上下地层构造线方向、褶皱形式、褶皱和断裂发育程度、变质程度明显不同⑷上下地层地貌景观、水系特征明显不同⑸不整合面上常有由上覆地层底砾岩形成的陡坎主要内容一、地层角度不整合解译二、构造遥感解译特点二、构造解译特点1.岩性解译和地层分析是基础；2.熟知各种构造形迹的特有标志（岩层新老关系、出露宽度变化、重复与缺失、岩层和构造面产状变化…）；3.注意寻找和追索标志层 (色调差异明显、抗风化能力较强或较弱、分布稳定…)；4.充分运用构造地质学原理，局部与整体相联系；5.构造形迹主要解译标志（图形、色调、地貌、植被、水系、水文…）。

（一）层状地质体产状解译层状岩石特征：层理发育且⑴不同岩性岩层相间互层波谱特性差异—色调明显差异⑵不同岩性岩层抗风化能力不同差异风化—不同的地貌形态出露地表岩层典型影像：大致相互平行的直线、曲线、折线状条带深浅相间的色调条带、凸凹相间的微地貌条带条带形状与产状直接相关—规律：⑴地面平坦区倾斜岩层、地形起伏区直立岩层—直线状条带⑵地形起伏区水平岩层—封闭曲线、云朵状环带⑶地形起伏区倾斜岩层—折线或曲线状条带（岩层三角面）岩层三角面：某一岩层同一层面地表露头线上山脊点与相邻两沟谷点用直线连接所成的假想三角形平面（随地形不同的变态：梯形、熨斗形、半圆形、半月形）。

遥感图像上判断和量测岩层产状的最佳标志连续多套岩层区，多个岩层三角面常沿倾向呈叠瓦状，沿走向则相连成锯齿状、波浪状或不规则折线状。

（二）褶皱构造解译褶皱存在的解译—发现褶皱⒈转折端褶皱构造的重要标志之一转折端处水系 向外撒开—背斜 向内收敛—向斜转折端处岩层产状外倾—背斜内倾—向斜岩层三角面分布特征确定背、向斜—岩层新老顺序、岩层产状岩层三角面可确定岩层产状—确定褶皱形态类型（背形、向形）解译出地层新老关系—再定背斜、向斜一般规律正常褶皱—两翼岩层三角面在褶皱轴两侧对称分布背斜：两翼岩层产状陡缓相近—两翼岩层三角面山脊点尖端在分水岭相向岩层三角面相背而倾地形上切层陡坡相向而倾(背斜谷)两翼岩层产状陡缓不同—陡翼三角面山脊点尖端夹角相对要钝(直线) 向斜：与背斜相反⒉岩层分布的对称性岩层对称重复出现—褶皱构造另一重要标志影像为：不同色调条带形成的纹形对称重复地形、地貌特征构成的纹形图案对称重复两翼岩层产状倾向相背—背斜相向—向斜⒋色调、图形不同色调、微地貌的平行条带呈—圆、椭圆、长条、弧形、三角形、马蹄形、菱形等⒌特殊的水系向心状水系—向斜盆地放射状水系—穹隆短轴背斜两翼水系对称相似转折端收敛或撒开（三）节理与断层构造解译内容：有明显位移的断层未发生明显位移的裂隙(遥感意义上的节理)1、断裂延伸方向，一目了然2、可观察断裂整体3、断裂间交切关系清楚断裂在图像上以独特的色调、形态、地貌、水系等影像特征表现出来，这些能反映断裂构造的独特影像特征—各种地质解译标志的组合，称为断裂解译标志一）断裂构造解译的基本原则：构造模型指导下的解译，发现不同级别构造的成生联系。

地质遥感解译地质遥感解译是一种利用遥感技术获取地质信息的方法。

通过对地球表面的遥感数据进行解译分析，可以获取地质构造、岩性、矿产资源等重要信息，为地质勘探、环境监测、灾害预警等领域提供有力的支持。

一、地质构造解译地质构造解译是地质遥感解译的重要内容之一。

地质构造是指地球表面上的各种构造形态，如山脉、断层、褶皱等。

通过分析遥感影像中的地形、地貌特征，可以识别出地质构造的分布和特征。

例如，通过遥感影像中的山脉和断层线ament，可以推断出该区域存在地壳运动的活跃性，进而为地质灾害预警提供参考。

二、岩性解译岩性解译是地质遥感解译的另一个重要方面。

岩性是指岩石的种类和组成。

通过分析遥感影像中的光谱特征和纹理信息，可以识别出不同岩性的分布情况。

例如，通过遥感影像中的颜色和纹理特征，可以区分出火山岩、花岗岩、石灰石等不同岩性的分布区域。

这对于矿产资源的勘探和开发具有重要意义。

三、矿产资源解译矿产资源解译是地质遥感解译的重要应用之一。

矿产资源是指地球内部蕴藏的各种矿产物质，如金、银、铜等。

通过分析遥感影像中的光谱反射率和矿物成分，可以预测矿产资源的存在和分布。

例如，通过遥感影像中的特定光谱特征，可以识别出金矿、银矿等矿体的分布情况，为矿产资源的勘探和开发提供重要的参考依据。

四、地质灾害解译地质灾害解译是地质遥感解译的重要应用之一。

地质灾害是指地球表面上由地质因素引起的灾害事件，如地震、泥石流等。

通过分析遥感影像中的地形、植被覆盖情况和地下水位等信息，可以预测地质灾害的潜在风险。

例如，通过遥感影像中的地形坡度和地下水位的变化，可以识别出可能发生泥石流的区域，为地质灾害的预警和防范提供重要的依据。

地质遥感解译在地质勘探、环境监测、灾害预警等领域具有重要的应用价值。

通过分析遥感影像中的地质信息，可以更全面、准确地了解地球表面的地质情况，为资源勘探和环境保护提供科学依据。

随着遥感技术的不断发展和数据的不断更新，地质遥感解译将发挥越来越重要的作用，为人类认识和利用地球提供更多的可能性。

遥感地质学实习报告——航片Hgx-185构造与产状解译指导老师：班级：姓名：学号：中国地质大学（武汉）信息工程学院2014年5月一、解译目的遥感解译的过程就是从遥感图像中获得最基本的信息（获取各种地学遥感信息），根据地质工作的要求，学会运用解译标志和实践经验，应用各种解译技术和方法，识别出典型的地质现象和地质体，掌握地质像的物性特点以及从色调、波谱特征、影纹等方面，并从这些方面测算出关于地质体的相关数量指标。

而我们通过此次的遥感解译作业，可以帮助我们进一步巩固课堂的理论知识，并用以实践，为将来自己从事这方面的工作打下坚实的基础。

二、解译原则（1）由已知到未知、先易后难；（2）从区域到局部、由宏观到微观；（3）从定性到定量，循序渐进；（4）联系实际，边解译边勾绘三、解译方法及步骤1.解译方法为了准确进行遥感地质解译，解译者首先应具备一定的地质、遥感知识；其次应对解译区的地质基础、构造格架、灾害地质、地形地貌和水文情况等要有粗略的了解。

常用的解译分析方法有：（1）直判法根据不同性质地质体在遥感图像上显示出的影像特征、规律所建立的遥感地质解译标志或影像单元，并在遥感图像上直接解译提取出构造、岩石等地质现象信息，实现地质体解译圈定与属性划分。

（2）对比法对未知区遥感图像上反映的地质现象，通过已知区图像特征与解译标志的对比进行解译。

如图像上解译的遥感矿化蚀变异常，往往是通过已知含矿区矿化蚀变异常标志来进行对比圈定。

（3）邻比法当图像解译标志不明显，地质细节模糊，解译困难时，可与相邻图像进行比较，将邻区的解译标志或地质细节延伸、引入，从而对困难区作出解译。

如多组断裂交汇区或断裂带交切关系的解译时，采用邻比法一般可取得好的效果。

（4）综合判断法当目标在图像上难以直接显现时，可采取对控制地区目标物有因果关系的生成条件、控制条件的解译分析，预测目标物存在的可能性。

综合判断法除对图像上目标物的环境作综合分析判断外，也可收集地质、物探、化探等方面的资料进行综合判断与印证。
