民用建筑工程室内环境中TVOC法检测作业指导书

室内环境空气中TVOC的测量一、检测依据：GB50325-2001《民用建筑工程室内环境污染控制规范》附录G二、仪器与设备：1、大气采样器：恒流空气采样泵,在0.1-0.5L/min范围内流量稳定。

2、热解吸装置：能对吸附管进行热解吸，解吸温度、载气流速可调。

3、气相色谱仪：GC122配备氢火焰离子化检测器。

4、Tenax-TA吸附管：长15cm,内径3.5-4.0mm，外径6mm5、注射器：1μl、10μl、1ml、100ml若干支6、色谱柱:长30-50m，内径0.32或0.53mm石英柱,内涂覆二甲基聚硅氧烷,膜厚1um-5um,柱操作条件为程度升温50-250℃,初始温度为50℃,保持时间10min,升温速率5℃/min,至250℃,保持2min。

7、标准品：TVOC的标准溶液或标准气体。

8、容量瓶：50ml若干9、空盒压力表、手持式温度计等三、检测数量及取样方法：1、采样点的设置：⑴应抽检有代表性的房间室内环境污染物浓度，抽检数量不得少于5%，并不得少于3间；房间数量少于3间时，应全数检测。

⑵民用建筑工程验收时，凡进行了样板间室内环境污染物浓度检测且检测合格的，抽检数量减半，并不得少于3间。

⑶民用建筑工程验收时，室内环境污染物浓度检测应按房间面积设置：A、房间使用面积小于50m2时，设1个检测点；B、房间使用面积在50~100 m2时，设2个检测点；C、房间使用面积大于100~500m2时，不少于3个检测点；D、房间使用面积大于500~1000 m2时，不少于5个检测点；E、房间使用面积大于1000~3000 m2时，不少于6个检测点；F、房间使用面积大于等于3000 m2时，每1000 m2不少于3。

四、检测前的准备工作1、将采样管（Tenax-TA管或白管）安装在解吸装置上（热导池），温度设在300℃，把热导池的开关打致到反吹通氮气（N2），活化最少10min，Tenax-TA管活化完成后（无杂峰），两端密封，置于干燥器中备用，此管可保存5天。

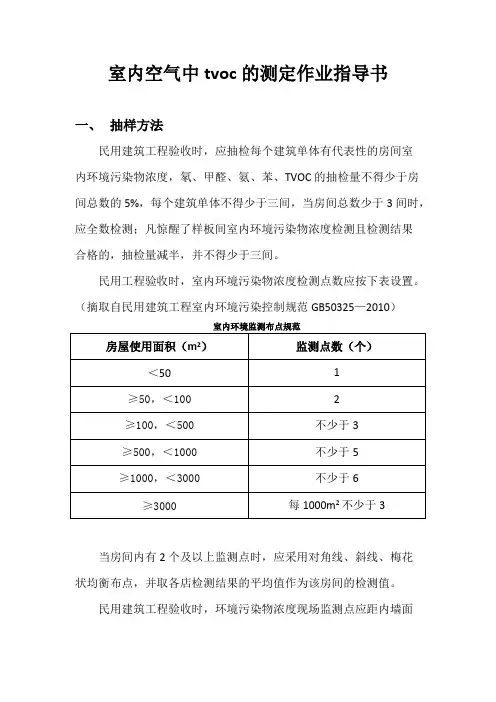

室内空气中tvoc的测定作业指导书一、抽样方法民用建筑工程验收时，应抽检每个建筑单体有代表性的房间室内环境污染物浓度，氡、甲醛、氨、苯、TVOC的抽检量不得少于房间总数的5%，每个建筑单体不得少于三间，当房间总数少于3间时，应全数检测；凡惊醒了样板间室内环境污染物浓度检测且检测结果合格的，抽检量减半，并不得少于三间。

民用工程验收时，室内环境污染物浓度检测点数应按下表设置。

（摘取自民用建筑工程室内环境污染控制规范GB50325—2010）室内环境监测布点规范房屋使用面积（m2）监测点数（个）＜501≥50，＜1002≥100，＜500不少于3≥500，＜1000不少于5≥1000，＜3000不少于6≥3000每1000m2不少于3当房间内有2个及以上监测点时，应采用对角线、斜线、梅花状均衡布点，并取各店检测结果的平均值作为该房间的检测值。

民用建筑工程验收时，环境污染物浓度现场监测点应距内墙面不小于0.5m、距楼地面高度0.8m～1.5m。

监测点应分布均匀，避开通风道和通风口。

民用建筑工程室内环境中甲醛、苯、氨、总挥发性有机化合物浓度监测室，对采用集中空调的民用建筑工程，应在空调正常运转的条件下进行；对采用自然通风的民用建筑工程，检测应在对外门窗关闭1h后进行。

对装饰装修工程中完成的固定家具时，应保证正常使用状态。

二、原理及步骤室内空气中总挥发性化合物应按一下步骤进行测定：用TenaxTA吸附管采集一定体积的空气样品；通过热解吸装置加热吸附管，并得到TVOC的解吸气体；将TVOC的解吸气体注入气象色谱仪进行色谱分析，以保留时间定性，以峰面积定量。

三、仪器及设备恒流采样泵：在采样过程中流量应稳定，流量范围应在0.02L/min～0.5L/min，能克服5KPa～10KPa之间的阻力，用皂膜流量计校准系统流量时，相对偏差不应大于±5%。

热解吸装置：能对吸附管进行热解吸，其解吸温度及载气流量可调。

室内空气中tvoc的测定作业指导书一、抽样方法民用建筑工程验收时，应抽检每个建筑单体有代表性的房间室内环境污染物浓度，氡、甲醛、氨、苯、TVOC的抽检量不得少于房间总数的5%，每个建筑单体不得少于三间，当房间总数少于3间时，应全数检测；凡惊醒了样板间室内环境污染物浓度检测且检测结果合格的，抽检量减半，并不得少于三间。

民用工程验收时，室内环境污染物浓度检测点数应按下表设置。

（摘取自民用建筑工程室内环境污染控制规范GB50325—2010）室内环境监测布点规范当房间内有2个及以上监测点时，应采用对角线、斜线、梅花状均衡布点，并取各店检测结果的平均值作为该房间的检测值。

民用建筑工程验收时，环境污染物浓度现场监测点应距内墙面不小于0.5m、距楼地面高度0.8m～1.5m。

监测点应分布均匀，避开通风道和通风口。

民用建筑工程室内环境中甲醛、苯、氨、总挥发性有机化合物浓度监测室，对采用集中空调的民用建筑工程，应在空调正常运转的条件下进行；对采用自然通风的民用建筑工程，检测应在对外门窗关闭1h后进行。

对装饰装修工程中完成的固定家具时，应保证正常使用状态。

二、原理及步骤室内空气中总挥发性化合物应按一下步骤进行测定：用TenaxTA吸附管采集一定体积的空气样品；通过热解吸装置加热吸附管，并得到TVOC的解吸气体；将TVOC的解吸气体注入气象色谱仪进行色谱分析，以保留时间定性，以峰面积定量。

三、仪器及设备恒流采样泵：在采样过程中流量应稳定，流量范围应在0.02L/min～0.5L/min，能克服5KPa～10KPa之间的阻力，用皂膜流量计校准系统流量时，相对偏差不应大于±5%。

热解吸装置：能对吸附管进行热解吸，其解吸温度及载气流量可调。

配备有氢火焰离子化检测器的气象色谱仪。

石英毛细管柱：长度应为30m~50m，内径为0.32mm或0.53mm我，柱内涂覆二甲基聚硅氧烷的膜厚应为～；柱操作条件应为程序升温，初始温度为50℃，保持10min，升温速度为5℃/min，升温至250℃，保持2min。

室内环境空气中TVOC的测量一、检测依据：GB50325-2001《民用建筑工程室内环境污染控制规范》附录G二、仪器与设备：1、大气采样器：恒流空气采样泵,在0.1-0.5L/min范围内流量稳定。

2、热解吸装置：能对吸附管进行热解吸，解吸温度、载气流速可调。

3、气相色谱仪：GC122配备氢火焰离子化检测器。

4、Tenax-TA吸附管：长15cm,内径3.5-4.0mm，外径6mm5、注射器：1μl、10μl、1ml、100ml若干支6、色谱柱:长30-50m，内径0.32或0.53mm石英柱,内涂覆二甲基聚硅氧烷,膜厚1um-5um,柱操作条件为程度升温50-250℃,初始温度为50℃,保持时间10min,升温速率5℃/min,至250℃,保持2min。

7、标准品：TVOC的标准溶液或标准气体。

8、容量瓶：50ml若干9、空盒压力表、手持式温度计等三、检测数量及取样方法：1、采样点的设置：⑴应抽检有代表性的房间室内环境污染物浓度，抽检数量不得少于5%，并不得少于3间；房间数量少于3间时，应全数检测。

⑵民用建筑工程验收时，凡进行了样板间室内环境污染物浓度检测且检测合格的，抽检数量减半，并不得少于3间。

⑶民用建筑工程验收时，室内环境污染物浓度检测应按房间面积设置：A、房间使用面积小于50m2时，设1个检测点；B、房间使用面积在50~100 m2时，设2个检测点；C、房间使用面积大于100~500m2时，不少于3个检测点；D、房间使用面积大于500~1000 m2时，不少于5个检测点；E、房间使用面积大于1000~3000 m2时，不少于6个检测点；F、房间使用面积大于等于3000 m2时，每1000 m2不少于3。

四、检测前的准备工作1、将采样管（Tenax-TA管或白管）安装在解吸装置上（热导池），温度设在300℃，把热导池的开关打致到反吹通氮气（N2），活化最少10min，Tenax-TA管活化完成后（无杂峰），两端密封，置于干燥器中备用，此管可保存5天。

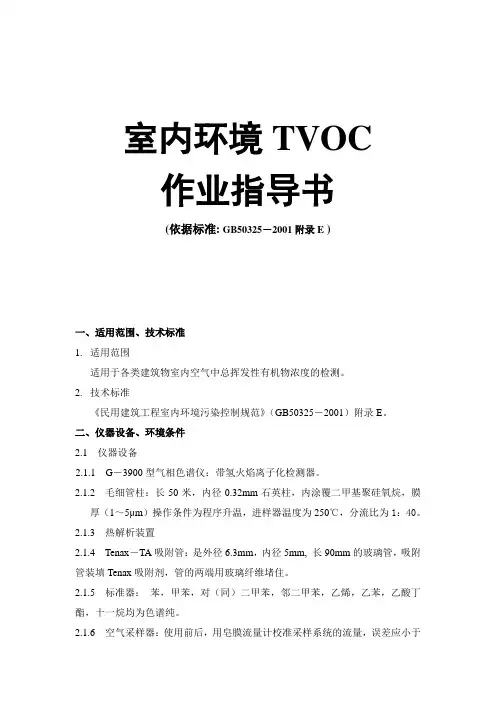

室内环境TVOC作业指导书(依据标准: GB50325－2001附录E )一、适用范围、技术标准1.适用范围适用于各类建筑物室内空气中总挥发性有机物浓度的检测。

2.技术标准《民用建筑工程室内环境污染控制规范》（GB50325－2001）附录E。

二、仪器设备、环境条件2.1 仪器设备2.1.1 G－3900型气相色谱仪：带氢火焰离子化检测器。

2.1.2 毛细管柱：长50米，内径0.32mm石英柱，内涂覆二甲基聚硅氧烷，膜厚（1～5μm）操作条件为程序升温，进样器温度为250℃，分流比为1：40。

2.1.3 热解析装置2.1.4 Tenax－TA吸附管：是外径6.3mm，内径5mm, 长90mm的玻璃管，吸附管装填Tenax吸附剂，管的两端用玻璃纤维堵住。

2.1.5 标准器：苯，甲苯，对（同）二甲苯，邻二甲苯，乙烯，乙苯，乙酸丁酯，十一烷均为色谱纯。

2.1.6 空气采样器：使用前后，用皂膜流量计校准采样系统的流量，误差应小于±5％。

2.2 环境条件检测室温度：20±10℃湿度：60±10％三、采样方法及样品数量3.1 吸附管的活化：将吸附管安装在热解吸仪上，用纯氮气320℃下脱附30min，冷却至室温后，将此管放入有密封措施的具塞比色玻璃管中，可保存3天。

3.2 采样3.2.1 室内环境质量验收，应在工程完工至少7d以后，工程交付使用前进行。

3.2.2 民用建筑工程验收时，抽查有代表性的房间室内环境污染物浓度，抽检数量不得少于5％，并不得少于3间；房间总数少于3间时，应全数检测。

3.2.3 民用建筑工程验收时, 凡进行了样板间室内环境污染物浓度检测且检测结果合格的，抽检数量减半，并不得少于3间。

3.2.4 民用建筑工程验收时, 室内环境污染物浓度检测点应按房间面积设置：a) 房间使用面积小于50m2时，设1个检测点；b) 房间使用面积(50～100)m2时，设2个检测点；c) 房间使用面积大于100m2时，设3～5个检测点；3.2.5 当房间内有2个及以上检测点时，应取各点检测结果的平均值作为该房间的检测值。

分发号：受控状态：室内环境检测试验方法作业指导书文件编号 SXJCEU-03-02编制人:审核人:批准人：湖南四兴工程检测咨询有限公司二0一五年七月1、原理空气的总挥发性有机化合物（TVOC）用装有Tenax-TA吸附剂的采样管采集，然后经热解吸，色谱柱分离，用氢火焰离子化检测器检验，以保留时间定性，峰面积定量2、仪器气相色谱仪：带氢火焰离子化检测器；热解吸装置：能对吸附管进行热解吸，解吸温度、载气流速可调；色谱柱：长30-50m，内径0.32mm或0.53mm石英毛细管柱，内涂覆二甲基聚硅氧烷，膜厚1-5µm；空气采样器：0.1V-0.5L/min范围内流量稳定；注射器：1µL、10µL、1mL、100mL注射器若干；电热恒温箱：可保持60℃恒温。

3、试剂和材料Tenax-TA吸附管：内装200mg粒径为0.18mm～0.25mm(60目～80目)Tenax-TA吸附剂的的玻璃管或内壁抛光的不锈钢管，使用前应通氮气加热活化，活化温度应高于解吸温度,活化时间不少于30min （每批活化的吸附管可抽样测定本底，看是否有明显杂峰）。

吸附管活化后应将两端密封，与密封容器中可保存14天。

标准溶液：VOCs[苯、甲苯、对（间）二甲苯、邻二甲苯、苯乙烯、乙苯、乙酸丁酯、十一烷]标准溶液或标准气体;氮气:纯度不小于99.99%。

4、操作步骤绘制标准曲线色谱分析条件：色谱柱温度：程序升温50-250℃，初始温度为50℃，保持10min，升温速率，5℃/min；检测室温度：250℃；汽化室温度：220℃。

配制标准系列可根据实际情况可以选用气体外标法或液体外标法。

方法一：气体外标法准确抽取气体组分浓度约1mg/m3的标准气体100mL 、200mL 、400mL 、1L 、2L 通过吸附管,为标准系列。

方法二：液体外标法 取单组分含量为0.05 mg/mL 、0.1 mg/mL 、0.5 mg/mL 、1.0 mg/mL 、2.0 mg/mL 的标准溶液1-5μL 注入吸附管，同时用100mL/min 的氮气通过吸附管，5min 后取下，密封，为标准系列。

室内环境检测作业指导书三篇篇一：民用建筑工程室内环境检测作业指导书篇二：室内环境氨作业指导书实验名称靛酚蓝分光光度法测室内氨一、实验目的1.通过实验了解靛酚蓝分光光度法测室内空气中的氨2.了解室内采样布点的要求及空气采样器的使用方法3.熟练分光光度计的使用二、仪器设备、环境条件1 仪器设备722s分光光度计：可测波长340——1000nm。

电子天平：精确到0.1mg。

气泡吸收管。

空气采样器：使用前后，用皂沫流量计校准采样系统的流量，误差应小于±5%。

2 环境条件检测室温度： 20±10℃湿度：60±10％三、采样方法及样品规格。

3.1 氨吸收原液（A1*）：量取2.8mL浓硫酸（LS）加入水中，定容于1L容量瓶中；氨吸收液（A2）：临用时将氨吸收原液（A1）稀释10倍。

吸取10mL A2入气泡吸收管。

3.2 采样3.3.1.在采样地点打开吸收管，与空气采样器入气口垂直连接，打开采样泵，调节流量0.5L/min，采样时间10min，采样体积5L。

采样后，将其保存在有密封措施的具塞比色管中。

采样的同时做好室外空白点的采集，记录采样时的温度、湿度和大气压力。

3.4 采样体积换算成标准状态下的采样体积：V0=Vt·T0·P/（273+t）P0四、检测方法4.1 前期准备溶液的配制4.1.1 水杨酸溶液（50g/L）（A3）：称取10.0g水杨酸[C6H4(OH)COOH](SYS)和10.0g柠檬酸钠[Na3C6O7·2H2O](NSN),加水约50mL，再加55 mL氢氧化钠[c （NaOH）=2mol/L]（A4），用水稀释至200ml。

此试剂稍有黄色，室温下可稳定一个月。

4.1.2 亚硝基铁氰化钠溶液（10g/L）（A5）：称取1.0g[NaFe(CN)5·NO·2H2O]亚销基铁氰化钠（XPN），溶于100ml水中。

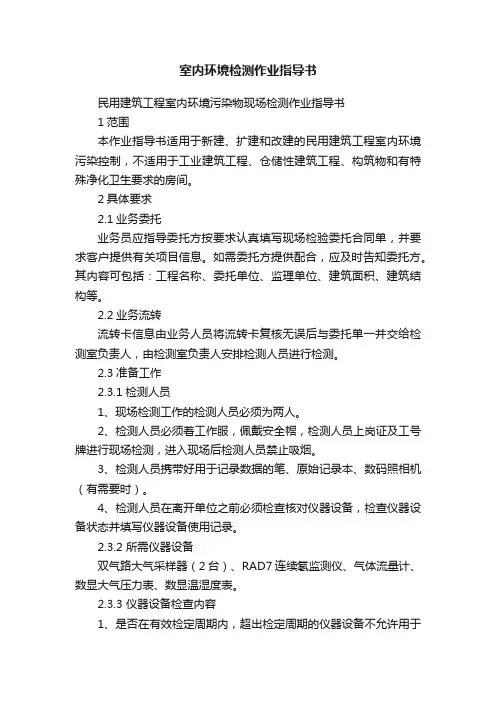

室内环境检测作业指导书民用建筑工程室内环境污染物现场检测作业指导书1范围本作业指导书适用于新建、扩建和改建的民用建筑工程室内环境污染控制，不适用于工业建筑工程、仓储性建筑工程、构筑物和有特殊净化卫生要求的房间。

2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

其内容可包括：工程名称、委托单位、监理单位、建筑面积、建筑结构等。

2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。

2.3准备工作2.3.1检测人员1、现场检测工作的检测人员必须为两人。

2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟。

3、检测人员携带好用于记录数据的笔、原始记录本、数码照相机（有需要时）。

4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。

2.3.2 所需仪器设备双气路大气采样器（2台）、RAD7连续氡监测仪、气体流量计、数显大气压力表、数显温湿度表。

2.3.3 仪器设备检查内容1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查电池电量及显示屏是否正常显示数值。

3、双气路大气采样器流量阀转动、时间设置是否正常。

4、查看保存样品的试管，采样器、连续氡监测仪成套是否齐全。

2.3.4 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

3 检测方法3.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。

环境空气（含室内空气）采样作业指导书一．室内空气采样布点要求1、室内环境检测时, 室内环境污染物浓度检测点应按房间面积设置：a) 房间使用面积小于50m2时，设1个检测点；b) 房间使用面积(50～100)m2时，设2个检测点；c) 房间使用面积大于100m2时，设3～5个检测点；2、当房间内有2个及以上检测点时，应取各点检测结果的平均值作为该房间的检测值。

3、民用建筑检测时,环境污染物浓度现场检测点应距内墙面不小于0.5m，距楼地面高度（0.8～1.5）m.检测点应均匀分布，避开通风道和通风口。

4、室内环境中TVOC、苯、氨、甲醛浓度检测时，对采用集中空调的民用建筑，应在空调正常运转的条件下进行：对采用自然通风的民用建筑工程，检测应在对外门窗关闭1h后进行。

5、具体布点时，当房间里只布一个点，尽量在房间中心位置；2-3个点布在最长对角线上；4个点则以正三边形加中心点；五个点同理。

当面积较大时，以50平米分割小块布点。

6、详细记录工作现场的环境以及环境布置，不符合要求不予采样。

二、环境空气监测点位布置基本要求1、环境空气质量监测点周围环境具体要求：（一）监测点周围50米范围内不应有污染源；（二）点式监测仪器采样口周围，监测光束附近或开放光程监测仪器发射光源到监测光束接收端之间不能有阻碍环境空气流通的高大建筑物、树木或其他障碍物。

从采样口或监测光束到附近最高障碍物之间的水平距离，应为该障碍物与采样口或监测光束高度差的两倍以上；（三）采样口周围水平面应保证270°以上的捕集空间，如果采样口一边靠近建筑物，采样口周围水平面应有180°以上的自由空间；（四）监测点周围环境状况相对稳定，安全和防火措施有保障；（五）监测点附近无强大的电磁干扰，周围有稳定可靠的电力供应，通信线路容易安装和检修；（六）监测点周围应有合适的车辆通道。

2、采样口位置基本要求（一）对于手工间断采样，其采样口离地面的高度应在1.5 ～15米范围内；（二）对于自动监测，其采样口或监测光束离地面的高度应在3 ～15米范围内；（三）针对道路交通的污染监控点，其采样口离地面的高度应在2 ～5米范围内；（四）在保证监测点具有空间代表性的前提下，若所选点位周围半径300～500米范围内建筑物平均高度在20米以上，无法按满足（一）、（二）条的高度要求设置时，其采样口高度可以在15～25米范围内选取；（五）在建筑物上安装监测仪器时，监测仪器的采样口离建筑物墙壁、屋顶等支撑物表面的距离应大于1米；（六）使用开放光程监测仪器进行空气质量监测时，在监测光束能完全通过的情况下，允许监测光束从日平均机动车流量少于10,000辆的道路上空、对监测结果影响不大的小污染源和少量未达到间隔距离要求的树木或建筑物上空穿过，穿过的合计距离，不能超过监测光束总光程长度的10%；（七）当某监测点需设置多个采样口时，为防止其他采样口干扰颗粒物样品的采集，颗粒物采样口与其他采样口之间的直线距离应大于1米。

室内环境检测TVOC的测定作业指导书1.1 应用标准GB 50325—2001《民用建筑工程室内环境污染控制规范》5.2检测方法气相色谱法1.3 原理空气中苯、甲苯和二甲苯等挥发性有机化合物用Tenax—TA管采集，然后经热解吸提取出来，再经二甲基聚硅氧烷色谱柱分离，用氢火焰离子化检测器检测，以保留时间定性，峰高定量。

5.4试剂、仪器与设备1.4.1 TVOC标准液体：国家标物中心。

1.4.2 纯氮：99.99%。

1.4.3 微量注射器：1µL。

体积刻度误差应校正。

1.4.4 Tenax—TA吸附管。

1.4.5 空气采样器：流量范围0.2～1L/min，流量稳定。

使用时用皂膜流量计校准采样系列在采样前和采样后的流量。

流量误差应小于5%。

1.4.6 热解吸装置：热解吸装置主要由加热器、控温器、测温表、及气体流量控制器等部分组成。

调温范围为100～400℃，控温精度±1℃，热解吸气体为氮气，流量调节范围为50～100mL/min,读数误差±1 mL/min。

所用的热解吸装置的结构应使活性炭管能方便地插入加热器中，并且各部位受热均匀。

1.4.7 气相色谱仪：附氢火焰离子化检测器。

1.5 采样在采样地点打开Tenax—TA管，与空气采样器入口垂直连接，以0.5 L/min的速度抽取10L。

采样后，将管的两端套上塑料帽，并记录采样时的温度、湿度和大气压力。

同时同步采集室外空气平行样作为空白样。

样品放入干燥器中可保存14天。

1.6 分析步骤1.6.1 色谱分析条件1.6.1.1流量调节阀圈数：氮气：8.36；氢气：4.40；空气：6.14 ；尾吹：1.68；分流：4.56。

1.6.1.2分析温度：柱温：60℃；进样器：250℃；检测器：250℃。

程序升温过程：60℃—5min—2℃/min—85℃—1min—10℃/min—180℃—10min。

1.6.2 热解吸仪条件1.6.2.1流量调节阀圈数：4.20。
