《安全联锁系统》PPT课件

‘联锁系统逻辑图’是具体的信号报警及联 锁系统逻辑关系的表达，表明工程当中各个逻 辑量之间的运算关系，各个执行机构的动作的 逻辑依据。
‘基本逻辑符号’见表4—3 ❖联锁系统逻辑图
见图4—4
安全ppt
14
6.信号报警系统供点要求与一般仪表供电等级 相同。
安全ppt
5
第二节 安全联锁系统的设计原则
❖ 安全完整性水平
IEC-61508将过程安全所需要的安全度等级划分 为4级（SIL1- SIL4，)。
ISA-S84.01根据系统不响应安全联锁要求的概率将 安全度等级划分为3级（SIL1-SIL3）。
鉴于我国目前的实际情况，一般通过对所有事件发 生的可能性与后果的严重程度及其他安全措施的有效 性进行定性的评估，从而确定适当的安全度等级。
基本安全联所系统逻辑结构 带自诊断基本安全联所系统逻辑结构 2取1安全联所系统逻辑结构 带自诊断的2取1安全联所系统逻辑结构 3取2带安全联所系统逻辑结构 双重化2取1带自诊断安全联所系统逻辑结构
安全ppt
IEC61508 SIL 1 2 2 3 3 3
10
第二节 安全联锁系统的设计原则
❖ 安全联锁系统组成元件的设计原则
安全ppt
6
第二节 安全联锁系统的设计原则
1级用于事故很少发生。如发生事故，对装置和产 品有轻微的影响，不会立即造成环境污染和人员伤亡， 经济损失不大；
2级用于事故偶尔发生。如发生事故，对装置和产 品有较大影响，并有可能造成环境污染和人员伤亡， 经济损失较大。
3级用于事故经常发生。如发生事故，对装置和产 品将造成严重的影响，并造成严重的环境污染和人员 伤亡，经济损失严重。
安全ppt
7
第二节 安全联锁系统的设计原则
❖ 安全联锁逻辑结构 见图4—1中的a~f。图中N oo M，是N out of
M的缩写，中文的含义是‘M取N’。字母D表示 带自诊断功能。
各种结构适用不同的安全要求。设计过程中 需要先进行安全度分析，然后根据分析结果选 择不同逻辑结构。
安全ppt
8
第二节 安全联锁系统的设计原则
➢ 传感器的设计原则
独立原则 冗余准则 ➢ 最终执行元件的设计原则 阀门独立原则 阀门冗余准则 电磁阀配合准则 电动机启动器配合准则
安全ppt
11
第二节 安全联锁系统的设计原则
➢ 逻辑单元的设计原则
逻辑单元独立原则 逻辑单元冗余准则
➢ 通信接口的设计原则
安全ppt
12
第二节 安全联锁系统的设计原则
❖ 安全联锁系统安全等级的确定
➢ 风险分配的基本思想 ➢ 安全完整性水平（Safe integrality Level, SIL）计
算流程
安全完整性水平 SIL计算流程
1）风险定义； 2）风险分析； 3）风险计算； 4）风险评估。
安全ppt
13
第三节 安全联锁系统的逻辑设计及 表达
❖逻辑功能的表达符号

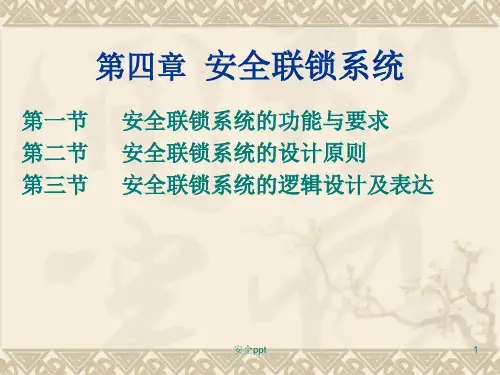

第四章 安全联锁系统
第一节 第二节 第三节
安全联锁系统的功能与要求 安全联锁系统的设计原则 安全联锁系统的逻辑设计及表达
安全ppt
1
第一节 安全联锁系统的功能与要求
一、安全联锁系统的基本功能和要求 ➢保证生产的正常运转、事故安全联锁 ➢安全联锁报警 ➢联锁动作和投运显示
安全ppt
2
第一节 安全联锁系统的功能与要求
安全联锁系统的性能
安全等级
SIL 1
SIL 2
SIL 3
安全联锁系 统性能要求
平均失效率 可用度
10-1~10-2 0.9~0.99
10-2~10-3
10-3~10-4
0.99~0.999 0.999~0.9999
安全ppt
9
第二节 安全联锁系统的设计原则
安全仪表系统的逻辑结构选择表 逻辑单元结构
二、安全联锁系统的附加功能
➢安全联锁预报警功能 ➢安全联锁延时 ➢第一事故原因的区别 ➢安全联锁系统的投入和切换 ➢分级安全联锁 ➢手动紧急停车 ➢安全联锁复位

安全ppt
3
第二节 安全联锁系统的设计原则
❖ 安全联锁系统设计的基本原则： 1.信号报警、联锁点的设置，动作设定值及调
整范围必须符合生产工艺的要求。 2.在满足安全生产的前提下，应当尽量选择线
路简单、元器件数量少的方案。 3.信号报警、安全联锁设备应当安装在震动小、
灰尘少、无腐蚀气体、无电磁干扰的场所。
安全ppt
4
第二节 安全联锁系统的设计原则
4.信号报警、安全联锁系统可采用有触点的继 电器线路，也可采用无触点式晶体管电路、 DCS、PLC来构造信号报警、安全联锁系统。
5.信号报警、安全联锁系统中安装在现场的检 出装置和执行器应当符合所在场所的防爆、 防火要求。
