过程装备基础填空

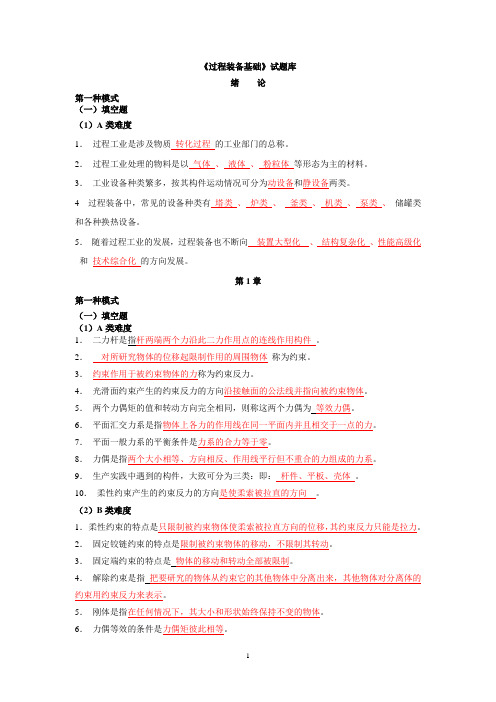

《过程装备基础》试题库绪论第一种模式（一）填空题（1）A类难度1．过程工业是涉及物质转化过程的工业部门的总称。

2．过程工业处理的物料是以气体、液体、粉粒体等形态为主的材料。

3．工业设备种类繁多，按其构件运动情况可分为动设备和静设备两类。

4 过程装备中，常见的设备种类有塔类、炉类、釜类、机类、泵类、储罐类和各种换热设备。

5．随着过程工业的发展，过程装备也不断向装置大型化、结构复杂化、性能高级化和技术综合化的方向发展。

第1章第一种模式（一）填空题（1）A类难度1．二力杆是指杆两端两个力沿此二力作用点的连线作用构件。

2．对所研究物体的位移起限制作用的周围物体称为约束。

3．约束作用于被约束物体的力称为约束反力。

4．光滑面约束产生的约束反力的方向沿接触面的公法线并指向被约束物体。

5．两个力偶矩的值和转动方向完全相同，则称这两个力偶为等效力偶。

6．平面汇交力系是指物体上各力的作用线在同一平面内并且相交于一点的力。

7．平面一般力系的平衡条件是力系的合力等于零。

8．力偶是指两个大小相等、方向相反、作用线平行但不重合的力组成的力系。

9．生产实践中遇到的构件，大致可分为三类：即：杆件、平板、壳体。

10．柔性约束产生的约束反力的方向是使柔索被拉直的方向。

（2）B类难度1．柔性约束的特点是只限制被约束物体使柔索被拉直方向的位移，其约束反力只能是拉力。

2．固定铰链约束的特点是限制被约束物体的移动，不限制其转动。

3．固定端约束的特点是物体的移动和转动全部被限制。

4．解除约束是指把要研究的物体从约束它的其他物体中分离出来，其他物体对分离体的约束用约束反力来表示。

5．刚体是指在任何情况下，其大小和形状始终保持不变的物体。

6．力偶等效的条件是力偶矩彼此相等。

7．力在坐标轴上的投影是指从力F的始端Ａ和末端B分别向x轴作垂线，得垂足a和b，线段ab就是力F在x轴上的投影。

（二）判断题（1）A类难度1．力偶与力矩一样都使物体产生转动，但力偶与矩心无关。

过程装备控制技术试卷A标准答案一、填空题（25×1）1、安全性；经济性；稳定性2、节流装置；孔板；喷嘴；文都利管3、容器内液体介质液面的高低；浮力式；静压式；电容式；光纤式；4、比例度；积分时间；微分时间5、阀的口径选择；型式选择；固有流量特性选择；材质选择6、直接数字控制系统；监督控制系统；分级控制系统；集散控制系统7、梯形图；语句表；逻辑功能图二、判断改正题（5×2）——判断1分，改正1分1、错误。

单纯的比例控制不可能消除余差。

2、错误。

控制通道的滞后总是不利的，但干扰通道中的容量滞后可以缓和干扰的影响，对控制系统有利。

3、错误。

时间常数越大，表示对象受干扰作用后，到达新稳态值所需的时间越长。

4、错误。

控制系统中直接产生控制作用的是操纵变量。

5、正确。

三简答题（4×5）1、所谓的工程整定法，就是避开被控对象的特性和数学描述，在被控对象运行时，直接在控制系统中，通过改变调节器参数，观察被控变量的过渡过程，来获取调节器参数的最佳数值。

临界比例度法整定参数的步骤是：首先将调节器的积分、微分作用全部去除，在纯比例作用调节比例度，直至得到等幅振荡的阶跃干扰过渡过程，此时的比例度和振荡周期称为临界比例度和临界周期，最后按照相应的经验公式计算出调节器各参数的整定数值。

临界比例度法参数整定是以闭环系统得到4:1衰减比，且有合适的超调量为目标的。

2、计算机直接控制系统与常规模拟控制系统的基本结构相同，有关调节原理和调节过程也相同，都是基于“检测偏差、纠正偏差”的控制原理。

不同之处在于计算机控制系统中，控制器对控制对象的参数、状态信息的检测和控制结果的输出在时间上是断续的，对检测信号的分析计算是数字化的，而在模拟控制系统中则是连续的。

3、本质安全防爆型是指在正常和故障状态下，电路及设备产生的火花能量都不足于引起爆炸的防爆类型。

它由两种场所、两种电路组成，即安装在危险场所的本质安全电路及安装在非危险场所的非本质安全电路，两者间采用防爆安全栅隔离。

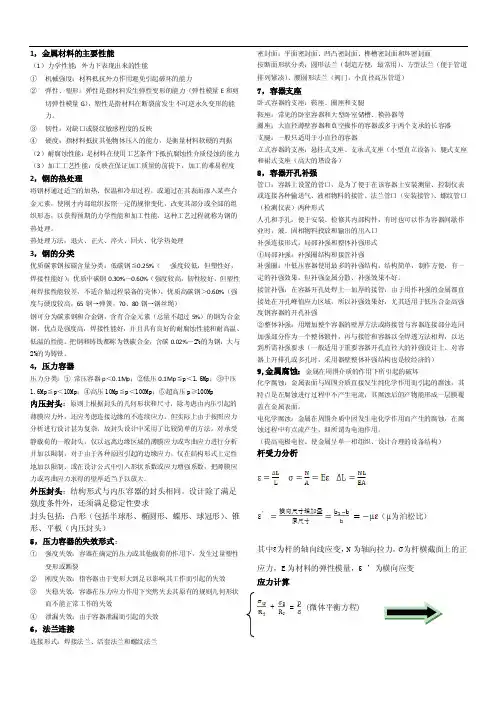

1，金属材料的主要性能（1）力学性能：外力下表现出来的性能①机械强度：材料抵抗外力作用避免引起破坏的能力②弹性、塑形：弹性是指材料发生弹性变形的能力（弹性模量E和剪切弹性模量G），塑性是指材料在断裂前发生不可逆永久变形的能力。

③韧性：对缺口或裂纹敏感程度的反映④硬度：指材料抵抗其他物体压入的能力，是衡量材料软硬的判据（2）耐腐蚀性能：是材料在使用工艺条件下抵抗腐蚀性介质侵蚀的能力（3）加工工艺性能：反映在保证加工质量的前提下，加工的难易程度2，钢的热处理将钢材通过适当的加热、保温和冷却过程，或通过在其表面渗入某些合金元素，使刚才内部组织按照一定的规律变化，改变其部分或全部的组织形态，以获得预期的力学性能和加工性能，这种工艺过程就称为钢的热处理。

热处理方法：退火、正火、淬火、回火、化学热处理3，钢的分类优质碳素钢按碳含量分类：低碳钢≦0.25%（强度较低，但塑性好，焊接性能好）；优质中碳钢0.30%～0.60%（强度较高，韧性较好，但塑性和焊接性能较差，不适合做过程装备的壳体）；优质高碳钢＞0.60%（强度与硬度较高，65钢→弹簧，70、80钢→钢丝绳）钢可分为碳素钢和合金钢，含有合金元素（总量不超过5%）的钢为合金钢，优点是强度高，焊接性能好，并且具有良好的耐腐蚀性能和耐高温、低温的性能。

把钢和铸铁都称为铁碳合金，含碳0.02%～2%的为钢，大与2%的为铸铁。

4，压力容器压力分类：①常压容器p＜0.1M p；②低压0.1Mp≦p＜1.6Mp；③中压1.6Mp≦p＜10Mp；④高压10Mp≦p＜100Mp；⑤超高压p≥100Mp内压封头：原则上根据封头的几何形状和尺寸，除考虑由内压引起的薄膜应力外，还应考虑连接边缘的不连续应力。

但实际上由于按照应力分析进行设计甚为复杂，故封头设计中采用了比较简单的方法。

对承受静载荷的一般封头，仅以远离边缘区域的薄膜应力或弯曲应力进行分析并加以限制，对于由于各种原因引起的边缘应力，仅在结构形式上定性地加以限制，或在设计公式中引入形状系数或应力增强系数，把薄膜应力或弯曲应力求得的壁厚适当予以放大。

过程装备基础朱孝钦题库摘要：一、前言二、过程装备基础的定义与重要性三、过程装备基础的主要内容1.材料科学2.热处理技术3.机械设计制造4.电气与自动化控制5.安全工程与环保技术四、过程装备基础在各领域的应用1.石油化工2.冶金3.制药4.食品加工5.环保产业五、我国过程装备基础的发展现状与挑战六、未来发展趋势与建议正文：一、前言过程装备基础是现代工程技术领域中一个重要的分支，涉及多个学科，如材料科学、热处理技术、机械设计制造、电气与自动化控制以及安全工程与环保技术等。

这些学科相互交叉、相互融合，共同为我国的工业发展做出了巨大贡献。

二、过程装备基础的定义与重要性过程装备基础是指在生产过程中，为了满足特定工艺要求，所涉及的各类装备、设备及其相关技术的基础理论、设计、制造、运行维护等方面的知识体系。

它具有很强的实用性，对于提高生产效率、降低能耗、保障产品质量与安全具有重要意义。

三、过程装备基础的主要内容1.材料科学：研究材料的性能、结构和加工工艺，为装备制造提供合适的材料。

2.热处理技术：通过加热、保温和冷却等工艺方法，改善材料的性能，满足装备的使用要求。

3.机械设计制造：涉及各类机械设备的设计、制造、运行维护等方面的技术。

4.电气与自动化控制：研究电气设备、自动控制系统的原理及应用，实现装备的自动化运行。

5.安全工程与环保技术：关注装备运行过程中的安全、环保问题，保障生产过程的可持续性。

四、过程装备基础在各领域的应用1.石油化工：炼油、化工生产过程中的设备、仪表等均需依赖过程装备基础。

2.冶金：钢铁、有色金属等冶炼过程需要各种冶炼炉、精炼炉等设备，以及相关的自动化控制系统。

3.制药：药物生产过程中的反应釜、分离器、干燥器等各类设备，均需依据过程装备基础进行设计制造。

4.食品加工：乳制品、饮料、糕点等食品生产过程中的设备、生产线，同样离不开过程装备基础的支持。

5.环保产业：污水处理、废气处理等环保设施的建设和运行，也需要过程装备基础的技术支持。

第14章 压力容器设计14-1 某化工厂需设计一台液氨储槽，其内直径为2600mm ，工作温度为-10°C ～50°C ，最高工作压力为1.6MPa ，材料选用Q345R ，若封头采用椭圆形封头，试设计筒体与封头的厚度。

解：（1）由题可知：所需设计的液氨储槽内径mm D i 2600=，工作温度为-10°C ～50°C ，设计压力的选取要视有无安全泄放装置而定。

因题目中未提有安全泄放装置，则可按无安全泄放装置来设计，其设计压力应不低于最高工作压力，取p=1.7 MPa ；由于一般液氨储槽液柱静压力不高，可忽略不计，故取计算压力p c = 1.7 MPa 。

（2）由于液氨储槽材料选用Q345R ，假定储槽厚度范围为3～16mm ，取设计温度为50°C ，查得材料的许用应力[]MPa t189=σ；考虑液氨对Q345R 材料有一定的腐蚀性，根据工作经验取腐蚀裕量mm C 22=；壳体采用采用双面焊对接接头、100%无损探伤，则其焊接接头系数0.1=φ根据圆筒厚度的设计公式可得液氨储槽筒体的计算厚度[]mm p D p c t i c 75.117.10.1189226007.12=-⨯⨯⨯=-=φσδ 由于Q345R 钢板厚度负偏差C 1=0.30mm ，腐蚀裕量mm C 22=，故可选用δn =15mm 厚的钢板，此厚度在假定的范围内，故计算有效。

根据标准椭圆形封头厚度的设计公式可得液氨储槽封头的计算厚度[]mm p D p c t i c 72.117.15.00.1189226007.15.02=⨯-⨯⨯⨯=-=φσδ 由于Q345R 钢板厚度负偏差C 1=0.30mm ，腐蚀裕量mm C 22=，因此，封头也可选用δn =15mm 厚的钢板。

应当指出，这个厚度仅是满足承压强度要求所需的厚度，不是最终设计所确定的厚度。

14-2 设计一台不锈钢（06Cr19Ni10）制承压容器，最大工作压力为1.2MPa ，装设安全阀，工作温度为150°C ，容器内直径为1m ，筒体纵向对接焊缝采用双面焊对接接头、局部无损检测，试确定筒体厚度。

过程装备基础朱孝钦题库
（最新版）
目录
1.过程装备基础的概述
2.朱孝钦的相关背景
3.朱孝钦的题库内容
4.朱孝钦题库的价值和意义
正文
一、过程装备基础的概述
过程装备基础是一门研究工业过程中各种设备和装置的学科，旨在为工业生产提供必要的装备和技术支持。

过程装备基础涉及的领域广泛，包括化学、石油、冶金、建材等众多行业，对于提高生产效率、降低能耗、保证产品质量等方面具有重要意义。

二、朱孝钦的相关背景
朱孝钦是我国过程装备领域的著名专家，拥有丰富的教学和科研经验。

他长期致力于过程装备基础理论研究、技术创新和人才培养，为我国过程装备行业的发展做出了突出贡献。

朱孝钦曾获得过多项国家级、省部级科技进步奖，在国内外学术界享有较高声誉。

三、朱孝钦的题库内容
朱孝钦题库是朱孝钦教授根据多年的教学实践和研究经验，整理而成的过程装备基础方面的习题集。

题库内容涵盖了过程装备基础的各个方面，包括设备设计、制造、运行维护、安全管理等。

题目类型丰富多样，有选择题、填空题、简答题、计算题等，既适合于课堂教学，也适用于自学和考研。

四、朱孝钦题库的价值和意义
朱孝钦题库对于过程装备领域的教学和研究具有很高的价值和意义。

首先，题库为教师提供了丰富的教学资源，有助于提高教学质量。

其次，题库为学生提供了系统的学习指导，有助于巩固和拓展专业知识。

最后，题库为考研学子提供了实用的备考资料，有助于提高考研成功率。

过程装备基础朱孝钦题库摘要：一、前言二、过程装备基础朱孝钦题库概述1.题库背景2.题库内容3.题库特点三、题库的使用1.针对不同层次的学生2.提高学生实践能力3.培养创新型人才四、题库对教学的促进1.提高教学质量2.激发学生学习兴趣3.推动教学改革五、结论正文：一、前言过程装备基础朱孝钦题库是一套针对过程装备基础课程的题目集，旨在帮助学生更好地掌握课程知识，提高实践能力。

本篇文章将对该题库进行详细介绍。

二、过程装备基础朱孝钦题库概述1.题库背景随着我国工程技术教育的发展，过程装备基础课程越来越受到重视。

为了满足教学需求，提高学生学习效果，朱孝钦教授带领团队编写了这套题库。

2.题库内容过程装备基础朱孝钦题库涵盖了课程的主要知识点，包括力学基础、材料科学、热处理技术、机械设计等方面的内容。

题库中包含各类习题、案例分析和综合设计题，以满足不同层次学生的需求。

3.题库特点（1）结合实际：题库中的题目紧密结合工程实际，使学生在解答过程中能够更好地理解和掌握课程知识。

（2）注重实践：题库强调培养学生的实践能力，通过设计型题目，使学生能够将所学知识应用于实际问题中。

（3）培养创新：题库鼓励学生进行创新性思考，培养其解决复杂问题的能力。

三、题库的使用1.针对不同层次的学生过程装备基础朱孝钦题库根据学生的不同层次，设计了不同难度的题目。

教师可以根据学生的实际水平，有针对性地选择题目进行讲解和布置作业。

2.提高学生实践能力题库中的设计型题目和案例分析题，可以帮助学生提高实际操作能力和解决实际问题的能力。

同时，题库还可以作为实验、实习等实践性课程的辅助教材。

3.培养创新型人才题库中的创新性题目，可以激发学生的思考，培养其创新意识和创新能力。

这对于培养我国工程技术领域的创新型人才具有重要意义。

四、题库对教学的促进1.提高教学质量过程装备基础朱孝钦题库可以帮助教师更好地掌握学生的学习情况，有针对性地进行教学辅导，从而提高教学质量。

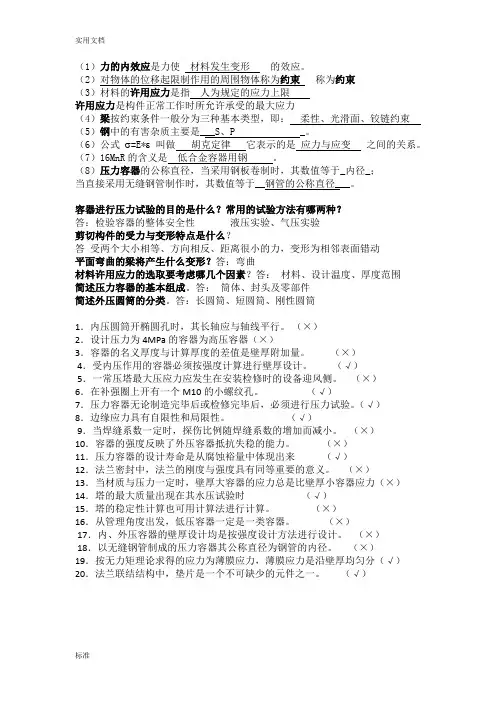

（1）力的内效应是力使材料发生变形的效应。

（2）对物体的位移起限制作用的周围物体称为约束称为约束（3）材料的许用应力是指人为规定的应力上限许用应力是构件正常工作时所允许承受的最大应力（4）梁按约束条件一般分为三种基本类型，即：柔性、光滑面、铰链约束（5）钢中的有害杂质主要是___S、P _。

（6）公式σ=E*ε叫做胡克定律它表示的是应力与应变之间的关系。

（7）16MnR的含义是低合金容器用钢。

（8）压力容器的公称直径，当采用钢板卷制时，其数值等于_内径_；当直接采用无缝钢管制作时，其数值等于__钢管的公称直径___。

容器进行压力试验的目的是什么？常用的试验方法有哪两种？答：检验容器的整体安全性液压实验、气压实验剪切构件的受力与变形特点是什么？答受两个大小相等、方向相反、距离很小的力，变形为相邻表面错动平面弯曲的梁将产生什么变形？答：弯曲材料许用应力的选取要考虑哪几个因素？答：材料、设计温度、厚度范围简述压力容器的基本组成。

答：筒体、封头及零部件简述外压圆筒的分类。

答：长圆筒、短圆筒、刚性圆筒1．内压圆筒开椭圆孔时，其长轴应与轴线平行。

（×）2．设计压力为4MPa的容器为高压容器（×）3．容器的名义厚度与计算厚度的差值是壁厚附加量。

（×）4．受内压作用的容器必须按强度计算进行壁厚设计。

（√）5．一常压塔最大压应力应发生在安装检修时的设备迎风侧。

（×）6．在补强圈上开有一个M10的小螺纹孔。

（√）7．压力容器无论制造完毕后或检修完毕后，必须进行压力试验。

（√）8．边缘应力具有自限性和局限性。

（√）9．当焊缝系数一定时，探伤比例随焊缝系数的增加而减小。

（×）10．容器的强度反映了外压容器抵抗失稳的能力。

（×）11．压力容器的设计寿命是从腐蚀裕量中体现出来（√）12．法兰密封中，法兰的刚度与强度具有同等重要的意义。

（×）13．当材质与压力一定时，壁厚大容器的应力总是比壁厚小容器应力（×）14．塔的最大质量出现在其水压试验时（√）15．塔的稳定性计算也可用计算法进行计算。

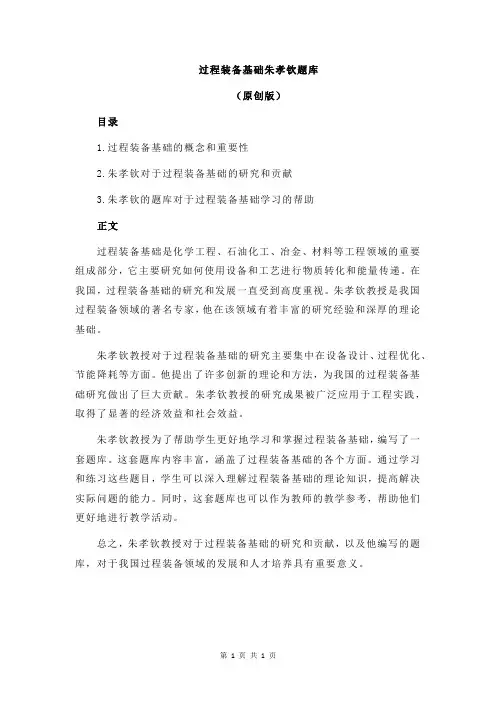

过程装备基础朱孝钦题库
（原创版）
目录
1.过程装备基础的概念和重要性
2.朱孝钦对于过程装备基础的研究和贡献
3.朱孝钦的题库对于过程装备基础学习的帮助
正文
过程装备基础是化学工程、石油化工、冶金、材料等工程领域的重要组成部分，它主要研究如何使用设备和工艺进行物质转化和能量传递。

在我国，过程装备基础的研究和发展一直受到高度重视。

朱孝钦教授是我国过程装备领域的著名专家，他在该领域有着丰富的研究经验和深厚的理论基础。

朱孝钦教授对于过程装备基础的研究主要集中在设备设计、过程优化、节能降耗等方面。

他提出了许多创新的理论和方法，为我国的过程装备基础研究做出了巨大贡献。

朱孝钦教授的研究成果被广泛应用于工程实践，取得了显著的经济效益和社会效益。

朱孝钦教授为了帮助学生更好地学习和掌握过程装备基础，编写了一套题库。

这套题库内容丰富，涵盖了过程装备基础的各个方面。

通过学习和练习这些题目，学生可以深入理解过程装备基础的理论知识，提高解决实际问题的能力。

同时，这套题库也可以作为教师的教学参考，帮助他们更好地进行教学活动。

总之，朱孝钦教授对于过程装备基础的研究和贡献，以及他编写的题库，对于我国过程装备领域的发展和人才培养具有重要意义。

第1页共1页。

过程装备制造填空与简答复习题及答案一、填空题1.根据GB150—1998《钢制压力容器》对压力容器主要受压部分的焊接接头分为A、B、C、D四类。

P662.焊接接头的基本形式有对接接头、T形(十字形)接头、角接头和搭接接头。

P673.从焊接接头的受力状态、接头的焊接工艺性能等多方面比较，对接接头是比较理想的焊接接头形式。

压力容器主要受压零部件、承压壳体的主焊缝应采用全焊透的对接接头。

P684.焊接接头的组织形成及其性能是由焊缝区和热影响区所决定的，焊接接头较薄弱的部位在热影响区，而热影响区中的过热区又是焊接接头中最薄弱的区域。

P72、755.焊接坡口的基本形式有I型、V型、Y型、x型、U型等，设计或选择不同形式坡口的主要目的是保证焊接接头全焊透。

P796.在过程装备制造过程中，常用的焊接方法主要有手工电弧焊、埋弧自动焊、气体保护电弧焊、电渣焊、堆焊、窄间隙焊等。

P797.目前国内手工电弧焊设备有三大类：弧焊变压器（交流电焊机）、弧焊发电机（直流电焊机）和弧焊整流器（直流电源）。

P798.焊条由焊芯和药皮两部分组成，焊芯的化学成分将直接影响焊缝质量。

9.焊丝按形状结构分类有实芯焊丝、药芯焊丝和活性焊丝，其中，用于埋弧焊的实芯焊丝应用最广泛。

P9810.电渣焊的焊接过程可分为三个阶段：引弧造渣阶段、正常焊接阶段和引出阶段。

其最主要的特点是适合焊接厚件。

P11911.适用于厚壁压力容器常用焊接方法有电渣焊、埋弧自动焊、窄间隙焊。

P12312.金属材料的焊接性可分为工艺焊接性和使用焊接性。

P12413.碳钢按含碳量可分为低碳钢、中碳钢、高碳钢，其中低碳钢是最容易焊接的钢种、可以采用常用的所有焊接方法焊接，高碳钢的焊接性最差。

P13314.16Mn是焊接结构中常用的低合金钢，16MnR是压力容器用钢，16Mng是锅炉用钢。

P13515.0Cr18Ni9Ti属于奥氏体不锈钢，此类钢在实际焊接中最容易出现的问题是晶间腐蚀和热裂纹。
