混凝土结构子分部工程

混凝土结构子分部工程结构实体混凝土强度验收记录
1.验收时间和地点：记录验收工作进行的具体时间和地点。

2.验收人员：记录参与验收工作的人员，包括监理工程师、施工单位
代表等。

3.验收依据：说明验收依据，一般包括相关标准和规范。

4.验收材料：列举验收材料清单，包括混凝土抗压试验报告、混凝土
抗折试验报告等。

5.验收标准：说明验收项目所需达到的标准，包括混凝土强度等级、
抗压强度要求、抗折强度要求等。

6.验收方法：说明验收所采用的方法和步骤，一般包括现场观察和抽
取混凝土试件进行试验。

7.验收结果：记录具体的验收结果，包括混凝土强度的试验结果和达
到验收标准的数量。

8.异常情况处理：如果存在不符合验收标准的情况，应记录具体的处
理措施和结果。

9.盖章签字：在验收记录的最后，应有责任人和相关人员的盖章签字，以确认本次验收工作的有效性和准确性。

10.备注：根据实际情况，可以在验收记录中添加相关备注，如混凝
土浇筑过程中的注意事项、质量问题等。

混凝土结构子分部工程结构实体混凝土强度验收记录应详细记录整个
验收过程，明确各环节的责任和工作内容，确保混凝土结构的质量安全。

同时，合理的验收记录也有助于日后的跟踪和追溯，以及对施工单位的质量管理和技术能力的评估。

.

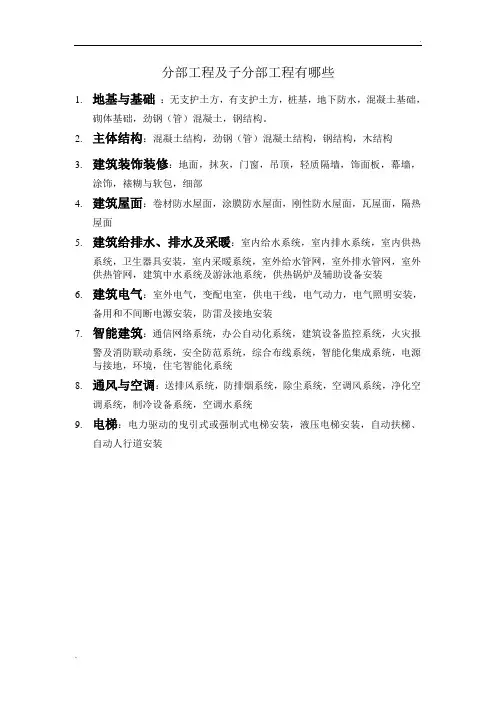

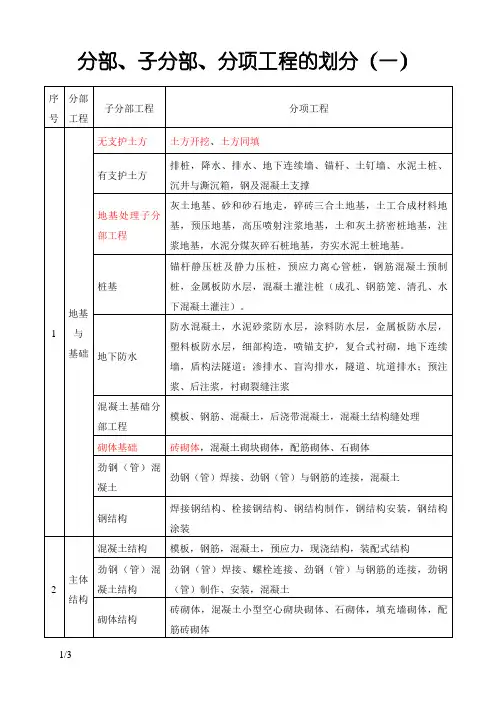

. 分部工程及子分部工程有哪些
1.地基与基础：无支护土方，有支护土方，桩基，地下防水，混凝土基础，
砌体基础，劲钢（管）混凝土，钢结构。

2.主体结构：混凝土结构，劲钢（管）混凝土结构，钢结构，木结构
3.建筑装饰装修：地面，抹灰，门窗，吊顶，轻质隔墙，饰面板，幕墙，
涂饰，裱糊与软包，细部
4.建筑屋面：卷材防水屋面，涂膜防水屋面，刚性防水屋面，瓦屋面，隔热
屋面
5.建筑给排水、排水及采暖：室内给水系统，室内排水系统，室内供热
系统，卫生器具安装，室内采暖系统，室外给水管网，室外排水管网，室外供热管网，建筑中水系统及游泳池系统，供热锅炉及辅助设备安装
6.建筑电气：室外电气，变配电室，供电干线，电气动力，电气照明安装，
备用和不间断电源安装，防雷及接地安装
7.智能建筑：通信网络系统，办公自动化系统，建筑设备监控系统，火灾报
警及消防联动系统，安全防范系统，综合布线系统，智能化集成系统，电源与接地，环境，住宅智能化系统
8.通风与空调：送排风系统，防排烟系统，除尘系统，空调风系统，净化空
调系统，制冷设备系统，空调水系统
9.电梯：电力驱动的曳引式或强制式电梯安装，液压电梯安装，自动扶梯、
自动人行道安装。

一、混凝土结构子分部工程验收（一）混凝土结构子分部工程验收<1>混凝土结构子分部工程施工质量验收时，应提供以下文件和记录:<1.1>设计变更文件；<1. 2>原材料质量证明文件和抽样复验报告；<1. 3>预拌混凝土的质量证明文件和抽样复验报告；<1.4>钢筋接头的试验报告；<1.5>混凝土工程施工记录；〈1.6>混凝土试件的试验报告；<1. 7>预制构件的质量证明文件和安装验收记录；<1. 8>预应力筋用锚具、连接器的质量证明文件和抽样复验报告；<1.9>预应力筋安装、张拉及灌浆记录；<1. 10>隐蔽工程验收记录；<1.分项工程验收记录；<1. 12>结构实体检验记录；<1. 13>工程的重大质量问题的处理方案和验收记录；〈1. 14〉其他必要的文件和记录。

<2〉混凝土结构子分部工程施工质量验收合格应符合以下规定：<2. 1>有关分项工程质量验收合格;＜2, 2＞有完整的质量控制资料；＜2. 3＞观感质量验收合格；＜3＞当混凝土结构施工质量不符合要求时，应按以下规定进行处理：〈3. 1＞经返工、返修或更换构件、部件的检验批，应重新进行验收；＜3, 2＞经有资质的检测单位检测鉴定到达设计要求的检验批，应予以验收；＜3. 3＞经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算并确认仍可满足结构安全和使用功能的检验批，可予以验收；＜3. 4＞经返修或加固处理能够满足结构安全使用要求的分项工程，可根据技术处理方案和协商文件进行验收。

＜4＞混凝土结构工程子分部工程施工质量验收合格后，应将所有的验收文件存档备案。

（二）结构实体检验1、对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。

结构实体检验应在监理工程师见证下，由施工工程技术负责人组织实施。

混凝土结构分部（子分部）工程质量验收记录表填表说明一、本表适用于混凝土结构子分部工程的施工质量验收记录。

二、本表由施工单位填写，施工、勘察、设计、监理（建设）、分包单位共同验收后签署验收意见。

三、混凝土结构子分部工程质量验收应由总监理工程师（建设单位项目专业负责人）组织施工项目负责人和有关勘察、设计单位项目负责人进行验收。

四、填写说明：1．施工单位检查评定应由项目专业质量（技术）负责人根据各分项工程的检验批检查评定结果填写是否“合格”；2．验收意见应由总监理工程师（建设单位项目专业负责人）根据各分项工程检查评定结果和验收组意见填写是否“合格”的意见；质量控制资料以及安全和功能检验（检测）报告应填写是否“完整”；观感质量验收情况应填写“好”、“一般”或“差”；3．表头部分的工程名称、施工单位应填写全称，与检验批、分项工程、单位工程等验收表相一致；4．表格中的层数应分别注明地下或地上的层数，技术部门负责人和质量部门负责人填写施工单位技术部门负责人和质量部门负责人；5．分包单位的填写，有分包单位时才填写，没有就不填。

主体结构不得进行分包。

五、混凝土结构子分部工程施工质量验收合格应符合下列规定：1．有关分项工程施工质量验收合格；2．应有完整的质量控制资料；3．观感质量验收合格；4．结构实体检验结果满足规范要求。

六、混凝土结构子分部工程，在混凝土试件28天强度未出来时，如果其它记录和工程实体均符合设计和规范要求，验收组应予以签字验收，同意后续了稚施工，同时注明待混凝土试件28天强度出来后再补签。

七、由于模板在子分部工程验收时已不在结构中，且结构实体外观质量、尺寸偏差等项目的检验反应了模板工程的质量，因此，模板工程分项工程可不参与混凝土结构子分部工程质量的验收。

八、本表一式四份，建设单位、施工单位、监理单位、城建档案馆各一份。

建筑混凝土结构工程质量验收标准3 基本规定3.0.1混凝土结构子分部工程可划分为模板、钢筋、预应力、混凝土、现浇结构和装配式结构等分项工程。

各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则,按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。

3.0.2检验批应由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收。

分项工程应由专业监理工程师组织施工单位项目专业技术负责人等进行验收。

混凝土结构子分部工程应由总监理工程师组织施工单位项目负责任人和项目技术、质量负责人等进行验收，设计单位项目负责人应参加。

未实行监理的建筑工程，建设单位应履行监理单位职责。

3.0.3混凝土结构子分部工程的质量验收,应在钢筋、预应力、混凝土、现浇结构和装配式结构等相关分项工程验收合格的基础上,进行质量控制资料检查、观感质量验收及本规范第10.1节规定的结构实体检验。

3.0.4分项工程的质量验收应在所含检验批验收合格的基础上，进行质量验收记录检查。

3.0.5检验批的质量验收应包括实物检查和资料检查,并应符合下列规定：1主控项目的质量经抽样检验均应合格;2一般项目的质量经抽样检验应合格;一般项目当采用计数抽样检验时,除本规范各章有专门规定外,其合格点率应达到80%及以上,且不得有严重缺陷;3应具有完整的质量检验记录,重要工序应具有完整的施工操作记录。

3.0.6检验批抽样样本应随机抽取,并应满足分布均匀、具有代表性的要求。

3.0.7不合格检验批的处理应符合下列规定：1材料、构配件、器具及半成品检验批不合格时不得使用;2混凝土浇筑前施工质量不合格的检验批,应返工、返修,并应重新验收;3混凝土浇筑后施工质量不合格的检验批,应按本规范有关规定进行处理。

3.0.8获得认证的产品或来源稳定且连续三批均一次检验合格的产品，进场验收时检验批的容量可按本规范的有关规定扩大一倍。

且检验批容量仅可扩大一次。

扩大检验批后的检验中，出现不合格情况时，应按扩大前的检验批容量重新验收，且该产品不得再次扩大检验批容量。

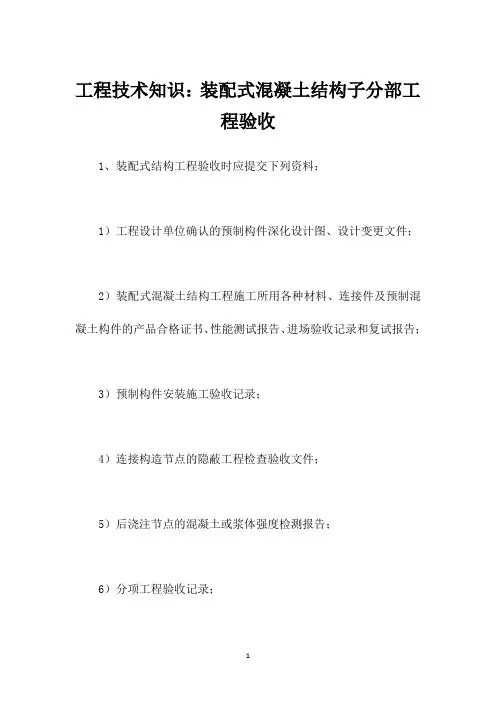

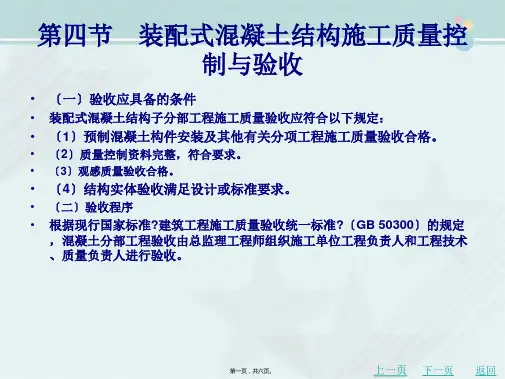

工程技术知识：装配式混凝土结构子分部工程验收1、装配式结构工程验收时应提交下列资料：1）工程设计单位确认的预制构件深化设计图、设计变更文件；2）装配式混凝土结构工程施工所用各种材料、连接件及预制混凝土构件的产品合格证书、性能测试报告、进场验收记录和复试报告；3）预制构件安装施工验收记录；4）连接构造节点的隐蔽工程检查验收文件；5）后浇注节点的混凝土或浆体强度检测报告；6）分项工程验收记录；7）装配式结构实体检验记录；8）工程的重大质量问题的处理方案和验收记录；9）预制外墙的装饰、保温、接缝防水检测报告；10）其他质量保证资料。

2、装配式结构工程应在安装施工过程中完成下列隐蔽项目的现场验收：1）结构预埋件、焊接接头、螺栓连接、钢筋连接接头、套筒灌浆接头等；2）混凝土构件与现浇结构连接构造节点处钢筋及混凝土接茬面；3）预制混凝土构件接缝及防水、防火做法。

3、除特殊要求外，装配式结构可按混凝土结构子分部工程要求验收。

装配式结构中涉及装饰、保温、防水、防火等性能要求应按设计要求或有关标准规定验收。

4、装配式结构子分部工程施工质量验收合格应符合下列规定：1）有关分项工程施工质量验收合格；2）质量控制资料完整符合要求；3）观感质量验收合格4）结构实体检验满足设计或标准要求。

5、当装配式结构子分部工程施工质量不符合要求时，应按下列规定进行处理：1）经返工、返修或更换构件、部件的检验批，应重新进行检验；2）经有资质的检测单位检测鉴定达到设计要求的检验批，应予以验收；3）经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算并确认仍可满足结构安全和使用功能的检验批，可予以验收；4）经返修或加固处理能够满足结构安全使用要求的分项工程，可根据技术处理方案和协商文件进行验收。

6、装配式结构子分部工程施工质量验收合格后，应将所有的验收文件存档备案。

一、工程概况（1）工程简介：本工程为大庆汇景花园居住小区E-2#住宅，地址位于大庆市让胡路区，东临玉门街，西林昆仑大街，北临景园公园，建筑面积11785.52m²，建筑总高57.45m，主体结构形式为砌体钢筋混凝土剪力墙混合结构陶粒砌块填充墙。

地下一层为疏散楼梯间，首层至十八层为住宅，层高为3m，设计使用年限是为五十年，抗震设防烈度为六度，抗震等级为四级，耐火等级为二级，为节能建筑。

基础形式为静压预应力高强混凝土管桩承台基础。

桩径400mm，单桩承载力特征值1250KN，桩端持力层为第七层粘土。

（2）专业设计概况另见附页（3）参见单位：建设单位：大庆油田房地产开发有限责任公司勘察单位：黑龙江省林业设计研究院设计单位：哈尔滨工业大学建筑设计研究院监督单位：大庆油田工程质量监督站施工单位：江苏苏中建设集团股份有限公司大庆分公司3173项目部监理单位：天津辰达工程监理有限公司二、施工单位基本情况土建总包单位为苏中建设集团股份有限公司大庆分公司，资质为特级，分公司属下设一个一级项目管理部，配备项目经理，技术负责人，质量、安全总监，总造价师，执行经理，资料负责人，一级项目部执行经理常驻工地监督管理施工。

3173项目部是其属下栋号管理部，配备项目经理，技术负责人，施工员，安全员，质检员，资料员，材料员，造价员，现场执行经理等管理人员，并有自己的各专业技术工人。

该项目部在大庆施工多年，获得多次省优质工程荣誉，具有多年建筑工程施工经验，同时具备各类大、中、小型施工机械设备的施工队伍。

三、主体工程采取的施工方法（1）高层施工采用基础固定式塔吊QTZ40，独立高度30m，附着式高度122m，工作中高度45m，起重量为4t，最大中高度额定起重量为0.8t（2）高层施工材料及施工人员运送采用SCD200/200双笼升降机。

（3）四层以下采用落地式双排脚手架，四层以上主体结构分层悬挑钢管脚手架，悬挑钢梁安装层次为四层顶、十一层顶。

10.2.1 混凝⼟结构⼦分部⼯程施⼯质量验收时，应提供下列⽂件和记录：1 设计变更⽂件；2 原材料出⼚合格证和进场复验报告；3 钢筋接头的试验报告；4 混凝⼟⼯程施⼯记录；5 混凝⼟试件的性能试验报告；6 装配式结构预制构件的合格证和安装验收记录；7 预应⼒筋⽤锚具、连接器的合格证和进场复验报告；8 预应⼒筋安装、张拉及灌浆记录；9 隐蔽⼯程验收记录；10 分项⼯程验收记录；11 混凝⼟结构实体检验记录；12 ⼯程的重⼤质量问题的处理⽅案和验收记录；13 其他必要的⽂件和记录。

说明：10.2.1 本条列出了混凝⼟结构⼦分部⼯程施⼯质量验收时应提供的主要⽂件和记录，反映了从基本的检验批开始，贯彻于整个施⼯过程的质量控制结果，落实了过程控制的基本原则，是确保⼯程质量的重要证据。

10.2.2 混凝⼟结构⼦分部⼯程施⼯质量验收合格应符合下列规定：1 有关分项⼯程施⼯质量验收合格；2 应有完整的质量控制资料；3 观感质量验收合格；4 结构实体检验结果满⾜本规范的要求。

说明：10.2.2 根据国家标准《建筑⼯程质量验收统⼀标准》GB50300-2001的规定，给出了混凝⼟结构⼦分部⼯程质量的合格条件。

其中，观感受质量验收应按本规范第8章、第9章的有关混凝⼟结构外观质量的规定检查。

10.2.3 当混凝⼟结构施⼯质量不符合要求时，应按下列规定进⾏处理：1 经返⼯、返修或更换构件、部件的检验批，应重新进⾏验收；2 经有资质的检测单位检测鉴定达到设计要求的检验批应予以验收；3 经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算并确认仍可满⾜结构安全和使⽤功能的检验批，可予以验收；4经返修或加固处理能够满⾜结构安全使⽤要求的分项⼯期，可根据技术处理⽅案和协商⽂件进⾏验收。

说明：10.2.3 根据国家标准《建筑⼯程施⼯质量验收统⼀标准》GB50300-2001的规定，给出了当施⼯质量不符合要求时的处理⽅法。

混凝土结构子分部工程结构实体检验的内容
混凝土结构子分部工程结构实体检验？
1、对涉及混凝土结构安全的后要部位应进行结构实体检验。

结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。

承担结构实体检验的试验室应具有相应的资质。

2、结构实体检验的内容应包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目；必要时可检验其他项目
3、对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。

混凝土强度检验用同条件养护试件的留置、养护和强度代表值应符合本规范附录D的规定。

对混凝土强度的检验，也可根据合同的约定，采用非破损或局部破损的检测方法，按国家现行有关标准的规定进行。

4、当同条件养护试件强度的检验结果符合现行国家标准《混凝土强度检验评定标准》的有关规定时，混凝土强度应判为合格。

5、钢筋保护层厚度的检验，抽样数量、检验方法、允许偏差和合格条件应符合本规范附录E的规定。

6、当未能取得同条件养护试件强度、同条件养护试件强度被判为不合格或钢筋保
护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。

2.2.1混凝土结构(子分部)工程
1.框架结构定型组合钢模板施工工艺流程图
2.现浇框架结构胶合板大模板施工工艺流程图
3.钢筋制作加工工艺流程图
4.构造柱、圈梁、板缝钢筋绑扎施工工艺流程图(1)构造柱钢筋绑扎施工工艺流程图
(2)圈梁钢筋绑扎施工工艺流程图
(3)板缝钢筋绑扎施工工艺流程图
5.现浇框架钢筋绑扎施工工艺流程图
(1)柱子钢筋绑扎施工工艺流程图
(2)剪力墙钢筋绑扎施工工艺流程图
(3)梁钢筋绑扎施工工艺流程图
(4)板钢筋绑扎施工工艺流程图
(5)楼梯钢筋绑扎施工工艺流程图
6.水池钢筋绑扎施工工艺流程图
7.钢筋电弧焊施工工艺流程图
8.钢筋闪光对焊施工工艺流程图
(1)连续闪光对焊施工工艺流程流程图
(2)预热闪光对焊施工工艺过程流程图
9、钢筋电渣压力焊施工工艺流程图
10、钢筋气压焊施工工艺流程图
11、钢筋冷挤压连接施工工艺流程图
12、先张法预应力混凝土施工工艺流程图
工工艺流程图
13、无粘结后张法预应力混凝土施工工艺流程图
14、有粘结后张法预应力混凝土施工工艺流程图
有粘结后张法预应力混凝土施工工艺流程图
15、现浇框架结构混凝土浇筑施工工艺流程图
16、预制钢筋混凝土单层排架构件安装施工工艺流程图。

2014建筑工程分部(子分部)工程、分项工程划分概述在建筑工程中，为了更好地管理和组织工程进度，通常会将工程划分成多个分部(子分部)工程和分项工程。

2014年，国家发布了建筑工程分部(子分部)工程、分项工程划分规范，规定了建筑工程划分的标准和方法，为建筑工程管理提供了指导。

分部(子分部)工程的划分方法在建筑工程中，通常将工程划分为分部(子分部)工程，其划分原则是按照土建、安装等不同工作性质进行划分。

具体划分如下：1.土木工程：土方开挖、基础工程、混凝土工程、砌体工程、钢结构工程、防水工程、门窗工程等；2.安装工程：电气工程、给排水工程、暖通空调工程、消防工程、智能建筑系统、升降机工程等；3.装饰装修工程：内墙、地面、天花、木工、涂料、石材、铝合金幕墙、窗帘等。

分项工程的划分方法在分部(子分部)工程的基础上，可以进一步划分为分项工程。

分项工程是指工程需求按功能或项目性质划分的、可以单独实施、验收的一项具体工程。

具体划分如下：土木工程分项工程1.土地整平工程：场地平整、挖土坑、填土方、压土、找平等；2.地基处理工程：基坑支护、降水排水、基础加固、地下管道及设施埋设等；3.混凝土工程：混凝土浇筑、钢筋焊接、混凝土梁板、预制构件等；4.砌体工程：墙砖砌筑、隔墙砌筑、大理石墙面、墙面涂料等；5.钢结构工程：钢梁连接、钢柱制作安装、钢板焊接、防锈涂料等；6.防水工程：防水涂料、沥青防水、高分子防水、水泥防水等；7.门窗工程：阳台门窗、电动卷帘门、木门、铝合金门窗等。

安装工程分项工程1.电气工程：高压电线、低压线路、变压器、配电柜等；2.给排水工程：自来水管、消防水管、下水道、排水设施等；3.暖通空调工程：空调管道、换气设备、水暖设备、空调机组等；4.消防工程：火灾报警、灭火设备、逃生通道、通风设备等；5.智能建筑系统：网络布线、安防设备、门禁系统、自动化控制等；6.升降机工程：货梯、电梯、扶梯、自动扶梯等。

（三）现浇钢筋混凝土施工质量要求1．现浇结构质量验收应符合下列规定：(1)现浇结构质量验收应在拆模后、混凝土表面未作修整和装饰前进行，并应做记录；(2)已经隐蔽的不可直接观察和量测的内容，可检查隐蔽工程验收记录；(3)修整或返工的结构构件或部位应有实施前后的文字及图像记录。

2．现浇结构的外观质量缺陷应由监理单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度按表15-18确定。

现浇结构外观质量缺陷表15-183．现浇结构的外观质量不应有严重缺陷。

对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理单位认可后进行处理；对裂缝或连接部位的严重缺陷及其他影响结构安全的严重缺陷，技术处理方案尚应经设计单位认可。

对经处理的部位应重新验收。

现浇结构的外观质量不应有一般缺陷。

4．对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理。

对经处理的部位应重新验收。

5．现浇结构不应有影响结构性能或使用功能的尺寸偏差；混凝土设备基础不应有影响结构性能或设备安装的尺寸偏差。

对超过尺寸允许偏差且影响结构性能或安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理、设计单位认可后进行处理。

对经处理的部位应重新验收。

6．现浇结构的位置和尺寸偏差及检验方法应符合表15-19的规定。

检查数量：按楼层、结构缝或施工段划分检验批。

在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不应少于3件；对墙和板，应按有代表性的自然间抽查10%，且不应少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不应少于3面；对电梯井，应全数检查。

现浇结构位置和尺寸允许偏差及检验方法表15-19注：1．检查柱轴线、中心线位置时，沿纵、横两个方向测量，并取其中偏差的较大值。

7．现浇设备基础的位置和尺寸应符合设计和设备安装的要求。

其位置和尺寸偏差及检验方法应符合表15-20的规定。

、混凝土结构工程施工质量验收（一）基本规定<1>施工现场应有相应的技术标准，健全的质量管理体系、施工质量控制和质量检验制度。

混凝土结构工程施工应有施工方案，并应经审核批准。

〈2>混凝土结构子分部工程可划分为模板、钢筋、混凝土、现浇结构、预应力和装配式结构等分项工程。

各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则，按工作班、楼层、结构缝或施工段划分为若干检验批。

（3>混凝土结构子分部工程的质量验收，应在钢筋、预应力、混凝土、现浇结构或装配式结构等相关分项工程验收合格的基础上，进行质量控制资料检查及观感质量验收，并应对涉及结构安全的、有代表性的部位进行结构实体检验。

<4>分项工程质量验收合格应符合下列规定：<4. 1>所含检验批的质量均应验收合格。

<4. 2>所含检验批的质量验收记录应完整。

<5>检验批应在施工单位自检合格的基础上，由监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收。

<6>检验批的质量验收包括实物检查和资料检查，并应符合下列规定：<6. 1〉主控项目的质量应经抽样检验合格；<6. 2》一般项目的质量应经抽样检验合格；一般项目当采用计数抽样检验时，除各章有专门要求外，其在检验批范围内及某一构件的计数点中的合格点率均应达到 80%及以上，且均不得有严重缺陷和偏差；<6. 3〉资料检查应包括材料、构配件和器具等的进场验收资料、重要工序施工记录、抽样检验报告、隐蔽工程验收记录、抽样检测报告等。

<6. 4〉应具有完整的施工操作及质量检验记录。

对验收合格的检验批，宜作出合格标志。

<7>检验批抽样样本应随机抽取，并应满足分布均匀、具有代表性的要求，抽样数量不应低于以下规定:<5>混凝土拌制及养护用水应符合现行行业标准《混凝土用水标准》JGJ63的规定；采用饮用水作为混凝土用水时，可不检验；采用中水、搅拌站清洗水、施工现场循环水等其他水源时，应对其成份进行检验。
