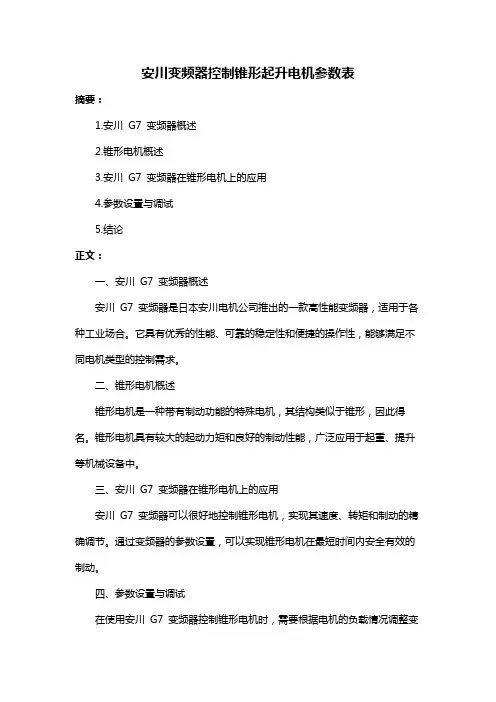

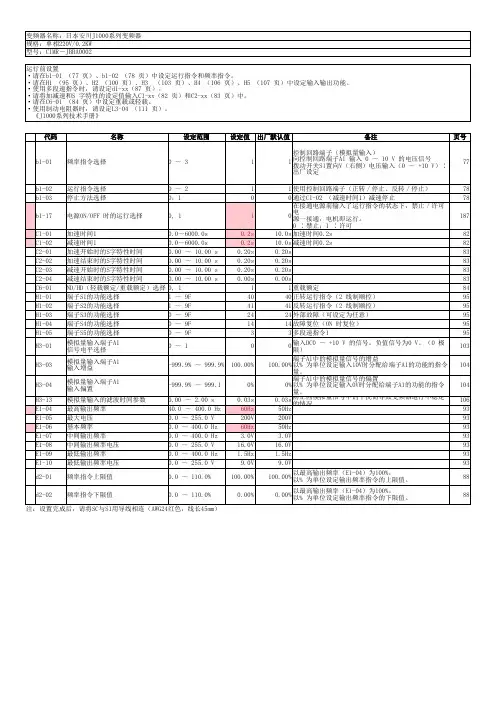

安川变频器控制锥形起升电机参数表
摘要：
1.安川G7 变频器概述
2.锥形电机概述
3.安川G7 变频器在锥形电机上的应用
4.参数设置与调试
5.结论
正文：
一、安川G7 变频器概述
安川G7 变频器是日本安川电机公司推出的一款高性能变频器，适用于各种工业场合。

它具有优秀的性能、可靠的稳定性和便捷的操作性，能够满足不同电机类型的控制需求。

二、锥形电机概述
锥形电机是一种带有制动功能的特殊电机，其结构类似于锥形，因此得名。

锥形电机具有较大的起动力矩和良好的制动性能，广泛应用于起重、提升等机械设备中。

三、安川G7 变频器在锥形电机上的应用
安川G7 变频器可以很好地控制锥形电机，实现其速度、转矩和制动的精确调节。

通过变频器的参数设置，可以实现锥形电机在最短时间内安全有效的制动。

四、参数设置与调试
在使用安川G7 变频器控制锥形电机时，需要根据电机的负载情况调整变
频器的参数。

主要包括制动电阻、减速时间和负载等参数。

1.制动电阻：根据负载的大小和制动的要求选择合适的制动电阻。

2.减速时间：根据负载的特性和制动的要求调整减速时间，以确保在最短时间内实现安全有效的制动。

3.负载：根据实际应用场景选择合适的负载模式，以提高电机的运行效率和延长电机的使用寿命。

五、结论
总之，安川G7 变频器在锥形电机上的应用具有明显的优势，能够实现电机的精确控制和安全制动。

安川变频器简单参数设置精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-1.恢复出厂设置0: A1-03=8880（变频器初始化）2.参数：（手动频率）01): A1-02=0 (无PG V/F控制)02): b1-01=2 (频率指令为MEMOBUS通信) =0（操作器）03): b1-02=2 (控制指令为MEMOBUS通信) =1（控制回路）04): b1-03=0 (停机方式为减速停止)05): b1-04=0 (电机可以反转)06): C1-01=10S (加速时间)07): C1-02=10S (减速时间)08): H1-01=40 (S1端子为正转指令)09): H1-02=41 (S2端子为反转指令)10): H1-04=14 (S4端子为故障复位)11): H1-08=F (S8端子为无功能)12): H2-01=37 (变频输出频率中)13): H5-01=1-8 (变频器站号)14): H5-02=5 (波特率38400bps)15): H5-03=1 (偶数校验)16): H5-04=0 (通讯故障减速停止)17): H5-05=1 (通讯故障报警)18): H5-09=3 (CE故障检出时间)19): H5-11=1 (通讯ENTER功能)20): H5-12=0 (FWD/STOP,REV/STOP)通讯地址写入：H0001=1/0(正转运行/正转停止)H0001=2/0(反转运行/反转停止)H0001=4(外部故障输入变频器)H0001=8(变频器复位)H0002=DAC(指令频率35HZ)H0020= (变频器运行状态）H0023= (变频器显示频率）H0024= (变频器输出频率）注意：该通讯写入频率后断电不会保存，需要PLC上电后自动写一次频率，如果需要做断电保存，就需要把0900H写入0，这个数据有10万次的写入限制，所以一般都不使用。

1、简介--------------------------------------------------------------------------------------------12、功能特点说明--------------------------------------------------------------------------------13、外观说明--------------------------------------------------------------------------------------1 3.1变频器远程控制器的按键和指示说明--------------------------------------23.2外型及开孔尺寸---------------------------------------------------------34、电气接线说明--------------------------------------------------------------------------------34.1变频器远程控制器后部的端子定义及接线说明------------------------------35、操作说明--------------------------------------------------------------------------------------5 5.1变频器的设置----------------------------------------------------------5 5.2变频器远程控制器的参数设置界面说明------------------------------------55.3变频器远程控制器的设定参数项------------------------------------------66、变频器远程控制器操作方法------------------------------------------------------------97、用户注意事项------------------------------------------------------------------------------10TH41008A变频器远程控制器用户指南TH411、简介变频器远程控制器是一种远程操作变频器的智能仪表，可通过RS485网络远程通讯控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息，通讯距离可长达1200米(9600bps)，有效减少变频器的干扰。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1.LOCAL/REMOTE用数字操作器运行（COCA）和用控制回路端子运行（REMOTE切换时按下，由参数（02-01 ）可设定这个键的有效/ 无效。

2.MEN：U 菜单键，按此键可进入参数设置。

3.ESC按一下ESC键，则回到前一个状态。

4.JOG操作器运行时的点动运行键。

5.FWD/REV 操作器运行时，运转方向切换键。

6.RESET设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7.增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8.减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9.DATA/ENTER各模式、功能、参数、设定值确认时按下此键。

10.RUN操作器运行时，按下此键起动变频器。

11.STOP操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（02-01 ）可以设定这个键的有效/无效。

三、方式的切换按（MENU键，表示驱动方式，然后按、键切换方式。

读取、设定各方式中参数时，按（DATA/ENTE）键。

从参数的读取、设定状态返回前一状态时，按（ESC键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec 变更为20.0Sec ，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整:注：速度w 1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

引言：安川（Yaskawa）G7变频器是一种常用于工业控制系统中的电力控制设备。

本文为安川G7变频器调试说明（二），主要介绍了在正常使用与调试过程中可能遇到的问题和解决方法。

通过本文，您将了解到关于安川G7变频器的调试技巧和注意事项，从而更好地应用于电力控制系统中。

概述：安川G7变频器是一种先进的变频调速设备，广泛应用于电力控制系统中。

在正常使用和调试过程中，可能会出现一些问题。

本文将详细介绍一些常见的问题以及相应的解决方法，帮助用户更好地应对这些问题。

正文内容：1.安装问题1.1安装位置选择1.2连接电源和信号线的正确方法1.3地线的连接1.4散热与通风1.5防护等级和防护措施2.参数设置问题2.1参数的具体含义和设置方法2.2PID参数调整方法2.3输出频率和电压的调整2.4特殊功能参数的设置2.5保存和读取参数设置3.故障诊断问题3.1故障代码解读3.2故障处理技巧3.3常见故障现象及解决方法3.4故障现象的日志记录和查询4.调试技巧4.1预调试准备工作4.2变频器正常启动和停止4.3加载试验和调速试验4.4接口和通讯调试4.5调试过程中的注意事项5.参数备份和恢复5.1参数备份的重要性5.2参数备份的方法和注意事项5.3参数恢复的方法和注意事项5.4参数备份与恢复的实际案例5.5定期备份与恢复的建议总结：通过本文，我们详细介绍了安川G7变频器的调试说明。

在安装过程中，我们需要注意安装位置的选择、正确连接电源和信号线、地线的连接、散热与通风以及防护等级和措施。

在参数设置方面，我们介绍了参数的设置方法和具体含义、PID参数调整方法、输出频率和电压的调整以及特殊功能参数的设置。

故障诊断方面，我们解读了故障代码、故障处理技巧、常见故障现象及解决方法以及故障现象的日志记录和查询。

调试技巧方面，我们讲述了预调试准备工作、变频器正常启动和停止、加载试验和调速试验、接口和通讯调试以及调试过程中的注意事项。

安川变频器使用说明书安川变频器使用说明书一、产品介绍1.1 产品概述安川变频器是一种用于控制电机转速的设备，通过调整电压频率来实现对电机转速的精确控制。

它具有功能强大、操作简便、性能稳定等特点，广泛应用于工业生产中的各个领域。

1.2 产品特点- 支持多种控制模式，包括数字控制、模拟控制等。

- 高效的电机控制算法，实现更加精确的转速控制。

- 用户友好的操作界面，方便用户进行参数设置和监控。

- 可靠稳定的性能，适用于各种工业环境。

二、安装与连接2.1 安装要求在安装之前，请确保按照以下要求进行准备：- 确定安装位置，要保证通风良好，并远离高温、潮湿等影响设备性能的环境。

- 确保供电充足，并按照设备额定电流进行接线。

- 根据设备的输入输出要求，正确连接各个接线端子。

2.2 连接示意图[此处插入连接示意图]2.3 连接步骤- 将设备正确放置于安装位置。

- 根据设备的输入输出要求，连接电源线和电机线。

- 连接控制信号线，如外部开关、编码器等（根据实际需要）。

- 确保所有连接紧固可靠，并检查接线是否正确。

三、操作与参数设置3.1 界面介绍安川变频器拥有直观的操作界面，方便用户进行参数设置和监控。

主要界面包括：- 运行界面：显示当前的运行状态、参数值等。

- 参数设置界面：用于设置各种参数，包括电机额定参数、控制模式、保护参数等。

- 监控界面：显示实时数据、报警信息等。

3.2 参数设置步骤- 打开参数设置界面，进入参数设置模式。

- 根据实际需要，选择相应的参数进行设置。

- 保存设置，退出参数设置模式。

四、故障排除与维护4.1 常见故障及解决方法- 故障1：变频器无法启动。

解决方法：检查电源线是否连接正常，检查控制信号线是否正确。

- 故障2：变频器运行异常。

解决方法：检查参数设置是否正确，如果需要，重新设置参数。

4.2 定期维护- 清洁设备表面，确保通风良好。

- 检查设备连接是否松动，紧固接线端子。

- 定期检查设备性能，如控制精度、震动情况等。

安川变频器简单参数设置Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199981.恢复出厂设置0: A1-03=8880（变频器初始化）2.参数：（手动频率）01): A1-02=0 (无PG V/F控制)02): b1-01=2 (频率指令为MEMOBUS通信) =0（操作器）03): b1-02=2 (控制指令为MEMOBUS通信) =1（控制回路）04): b1-03=0 (停机方式为减速停止)05): b1-04=0 (电机可以反转)06): C1-01=10S (加速时间)07): C1-02=10S (减速时间)08): H1-01=40 (S1端子为正转指令)09): H1-02=41 (S2端子为反转指令)10): H1-04=14 (S4端子为故障复位)11): H1-08=F (S8端子为无功能)12): H2-01=37 (变频输出频率中)13): H5-01=1-8 (变频器站号)14): H5-02=5 (波特率38400bps)15): H5-03=1 (偶数校验)16): H5-04=0 (通讯故障减速停止)17): H5-05=1 (通讯故障报警)18): H5-09=3 (CE故障检出时间)19): H5-11=1 (通讯ENTER功能)20): H5-12=0 (FWD/STOP,REV/STOP)通讯地址写入：H0001=1/0(正转运行/正转停止)H0001=2/0(反转运行/反转停止)H0001=4(外部故障输入变频器)H0001=8(变频器复位)H0002=DAC(指令频率35HZ)H0020= (变频器运行状态）H0023= (变频器显示频率）H0024= (变频器输出频率）注意：该通讯写入频率后断电不会保存，需要PLC上电后自动写一次频率，如果需要做断电保存，就需要把0900H写入0，这个数据有10万次的写入限制，所以一般都不使用。

PM电机配安川L1000A变频器自学习方法
（静止形自学习）
1.将KAS、KAD、KMC、KMY接触器通电吸合，可采用短接的方法。

KMB
接触器不必吸合。

2.静止形自学习
a)修改变频器控制方式参数
A1-02=7(带PG矢量控制)
N8-35=2(脉冲方式)
b)进入电机自学习T参数，将T2-01＝1（静止形自学习）
c)设定电机参数
T2-04=电机功率
T2-05=电机额定电压
T2-06=电机额定电流
T2-08=电机极数
T2-09=电机额定转速
T2-16=电机旋转一圈PG脉冲数
d)按RUN键开始自学习（整个过程大约2分钟）
3.初次磁极检测参数自学习
a)将T2-01＝3（初次磁极检测参数自学习）。

b)按RUN键开始自学习（整个过程大约1分钟）
4.电梯角度自学习
a)将T2-01＝4（电梯角度自学习）。

b)按RUN键开始自学习（整个过程大约2分钟）
5.试运转电机。

将电机以10%，20%,50%,100%的速度运行，观察运行是否有异常振动或都响声。

（第一次运行须保证主机旋转五圈以上）
6.监视磁极位置检出值
断电（操作器显示消失），上电运行，观察是否能顺利启动。

观察U6-13是否有值，若无值则须重复以上自学习步骤。

7.观察运行方向
观察电机的运转方向，是否与实际的运转方向一致，如相反，则将电机和变频器间的接线V、W进行互换；将F1-05变更（从0变到1或从1变到0）；将E5-11的值取反。

将主板上的A+与B+，A-与B-进行互换。

8.拆线
将所有短接线拆除，恢复原来的状态。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。
