装配式混凝土结构识图与深化设计

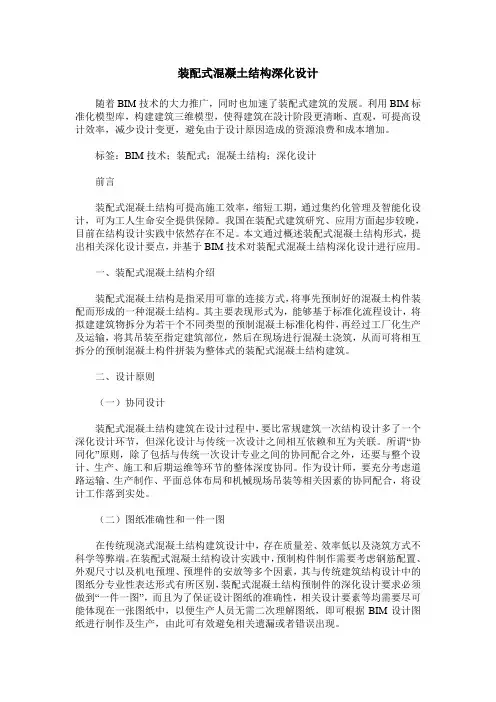

装配式混凝土结构深化设计随着BIM技术的大力推广，同时也加速了装配式建筑的发展。

利用BIM标准化模型库，构建建筑三维模型，使得建筑在設计阶段更清晰、直观，可提高设计效率，减少设计变更，避免由于设计原因造成的资源浪费和成本增加。

标签：BIM技术；装配式；混凝土结构；深化设计前言装配式混凝土结构可提高施工效率，缩短工期，通过集约化管理及智能化设计，可为工人生命安全提供保障。

我国在装配式建筑研究、应用方面起步较晚，目前在结构设计实践中依然存在不足。

本文通过概述装配式混凝土结构形式，提出相关深化设计要点，并基于BIM技术对装配式混凝土结构深化设计进行应用。

一、装配式混凝土结构介绍装配式混凝土结构是指采用可靠的连接方式，将事先预制好的混凝土构件装配而形成的一种混凝土结构。

其主要表现形式为，能够基于标准化流程设计，将拟建建筑物拆分为若干个不同类型的预制混凝土标准化构件，再经过工厂化生产及运输，将其吊装至指定建筑部位，然后在现场进行混凝土浇筑，从而可将相互拆分的预制混凝土构件拼装为整体式的装配式混凝土结构建筑。

二、设计原则（一）协同设计装配式混凝土结构建筑在设计过程中，要比常规建筑一次结构设计多了一个深化设计环节，但深化设计与传统一次设计之间相互依赖和互为关联。

所谓“协同化”原则，除了包括与传统一次设计专业之间的协同配合之外，还要与整个设计、生产、施工和后期运维等环节的整体深度协同。

作为设计师，要充分考虑道路运输、生产制作、平面总体布局和机械现场吊装等相关因素的协同配合，将设计工作落到实处。

（二）图纸准确性和一件一图在传统现浇式混凝土结构建筑设计中，存在质量差、效率低以及浇筑方式不科学等弊端。

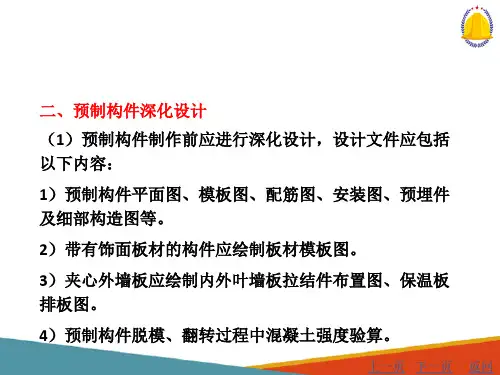

在装配式混凝土结构设计实践中，预制构件制作需要考虑钢筋配置、外观尺寸以及机电预埋、预埋件的安放等多个因素，其与传统建筑结构设计中的图纸分专业性表达形式有所区别，装配式混凝土结构预制件的深化设计要求必须做到“一件一图”，而且为了保证设计图纸的准确性，相关设计要素等均需要尽可能体现在一张图纸中，以便生产人员无需二次理解图纸，即可根据BIM设计图纸进行制作及生产，由此可有效避免相关遗漏或者错误出现。

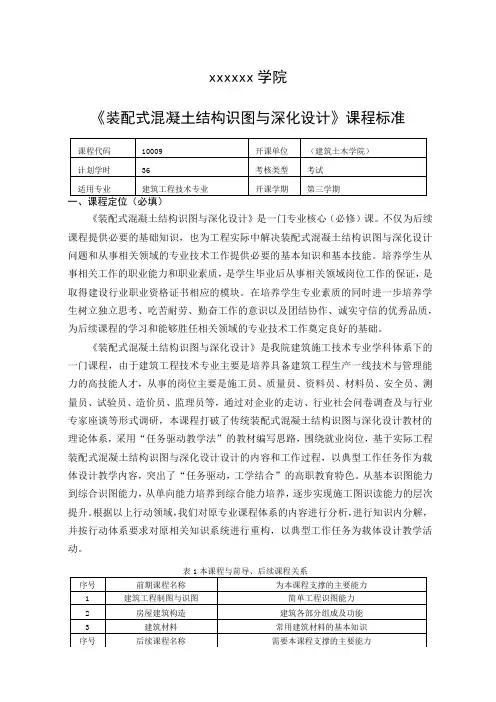

xxxxxx学院《装配式混凝土结构识图与深化设计》课程标准一、课程定位（必填）《装配式混凝土结构识图与深化设计》是一门专业核心（必修）课。

不仅为后续课程提供必要的基础知识，也为工程实际中解决装配式混凝土结构识图与深化设计问题和从事相关领域的专业技术工作提供必要的基本知识和基本技能。

培养学生从事相关工作的职业能力和职业素质，是学生毕业后从事相关领域岗位工作的保证，是取得建设行业职业资格证书相应的模块。

在培养学生专业素质的同时进一步培养学生树立独立思考、吃苦耐劳、勤奋工作的意识以及团结协作、诚实守信的优秀品质，为后续课程的学习和能够胜任相关领域的专业技术工作奠定良好的基础。

《装配式混凝土结构识图与深化设计》是我院建筑施工技术专业学科体系下的一门课程，由于建筑工程技术专业主要是培养具备建筑工程生产一线技术与管理能力的高技能人才，从事的岗位主要是施工员、质量员、资料员、材料员、安全员、测量员、试验员、造价员、监理员等，通过对企业的走访、行业社会问卷调查及与行业专家座谈等形式调研，本课程打破了传统装配式混凝土结构识图与深化设计教材的理论体系，采用“任务驱动教学法”的教材编写思路，围绕就业岗位，基于实际工程装配式混凝土结构识图与深化设计设计的内容和工作过程，以典型工作任务作为载体设计教学内容，突出了“任务驱动，工学结合”的高职教育特色。

从基本识图能力到综合识图能力，从单向能力培养到综合能力培养，逐步实现施工图识读能力的层次提升。

根据以上行动领域，我们对原专业课程体系的内容进行分析，进行知识内分解，并按行动体系要求对原相关知识系统进行重构，以典型工作任务为载体设计教学活动。

二、典型工作任务分析(专业核心课程必填)三、课程目标(必填)(一)总体目标课程总目标：通过学习，学生了解和掌握装配式混凝土结构识图与深化设计的技术要求、技术性质，培养学生经济而合理地选用装配式混凝土结构识图与深化设计和正确使用装配式混凝土结构识图与深化设计的能力，同时培养学生具备对常用装配式混凝土结构识图与深化设计的主要技术指标进行空间想象的能力，使学生能够符合职业岗位的要求。

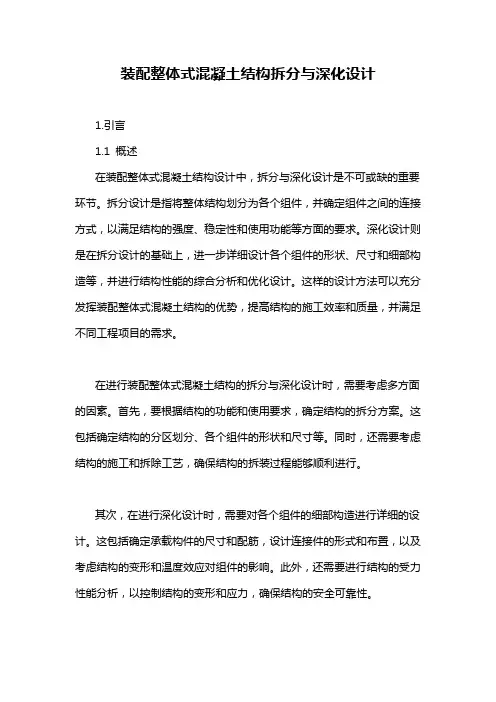

装配整体式混凝土结构拆分与深化设计1.引言1.1 概述在装配整体式混凝土结构设计中，拆分与深化设计是不可或缺的重要环节。

拆分设计是指将整体结构划分为各个组件，并确定组件之间的连接方式，以满足结构的强度、稳定性和使用功能等方面的要求。

深化设计则是在拆分设计的基础上，进一步详细设计各个组件的形状、尺寸和细部构造等，并进行结构性能的综合分析和优化设计。

这样的设计方法可以充分发挥装配整体式混凝土结构的优势，提高结构的施工效率和质量，并满足不同工程项目的需求。

在进行装配整体式混凝土结构的拆分与深化设计时，需要考虑多方面的因素。

首先，要根据结构的功能和使用要求，确定结构的拆分方案。

这包括确定结构的分区划分、各个组件的形状和尺寸等。

同时，还需要考虑结构的施工和拆除工艺，确保结构的拆装过程能够顺利进行。

其次，在进行深化设计时，需要对各个组件的细部构造进行详细的设计。

这包括确定承载构件的尺寸和配筋，设计连接件的形式和布置，以及考虑结构的变形和温度效应对组件的影响。

此外，还需要进行结构的受力性能分析，以控制结构的变形和应力，确保结构的安全可靠性。

总之，装配整体式混凝土结构的拆分与深化设计是一个综合性的过程，需要考虑多方面的因素。

通过科学合理地进行拆分与深化设计，可以提高结构的施工效率和质量，并满足不同工程项目的需求。

因此，对于装配整体式混凝土结构的设计者来说，掌握拆分与深化设计的要点和方法是非常重要的。

1.2 文章结构文章结构是指文章的整体组织框架，它有助于读者更好地理解文章的分论点和论证过程。

本文的结构主要包括引言、正文和结论三个部分。

引言部分（Introduction）主要介绍了本文的背景和意义，概述了装配整体式混凝土结构拆分与深化设计的主要内容，同时明确了本文的目的。

正文部分（Main Body）是文章的主要部分，对装配整体式混凝土结构的拆分设计和深化设计进行了详细的阐述和论证。

2.1 装配整体式混凝土结构拆分设计要点部分（Key Points of Decomposition Design of Assembled Integral Concrete Structures）详细介绍了装配整体式混凝土结构在拆分设计过程中需要注意的要点。

装配式混凝土识图与深化设计现状及发展趋势装配式混凝土识图与深化设计是建筑领域的一个重要环节，它主要涉及到将装配式混凝土构件加工、连接和安装等各个方面的技术要求进行详细的规划和设计。

目前，装配式混凝土识图与深化设计在我国的发展情况如下：1. 规范与标准的完善：国家有关部门出台了一系列规范和标准，对装配式混凝土的识图与设计提出了明确的要求和指导，推动了该领域的规范化发展。

2. 技术水平的提升：随着科技的进步和建筑行业对装配式混凝土需求的增加，企业不断推出新的设计软件和工具，提高了识图与设计的自动化程度和效率，同时也减少了错误和失误的可能性。

3. 培训与教育的加强：各类培训机构和高等院校纷纷开设了相关的课程和专业，培养了大量的装配式混凝土识图与设计人才，提升了整个行业的技术水平。

4. 模块化与系统集成的应用：现代装配式混凝土结构越来越注重模块化和系统集成，识图与设计需要更多考虑构件之间的连接和集成关系，这也要求设计师具备更高的技术水平和创造力。

未来，装配式混凝土识图与深化设计的发展趋势可能包括：1. 数据化与智能化的应用：随着数字技术和人工智能的发展，装配式混凝土识图与设计将更加注重数据的收集、分析和应用，提高设计的精准度和效率。

2. 可视化与交互性的提升：利用虚拟现实(VR)、增强现实(AR)等技术，设计师和施工人员可以更加直观地理解和应用装配式混凝土的识图与设计，提高沟通和协作效率。

3. 可持续性与环保的考量：装配式混凝土在设计过程中应更多考虑可持续性和环保因素，如减少材料浪费、优化能源利用等，以适应低碳环保的建筑发展趋势。

总之，装配式混凝土识图与深化设计在我国正逐步完善并不断发展，未来有望借助数字化技术和可持续发展理念，实现更高效、智能和环保的设计实践。
