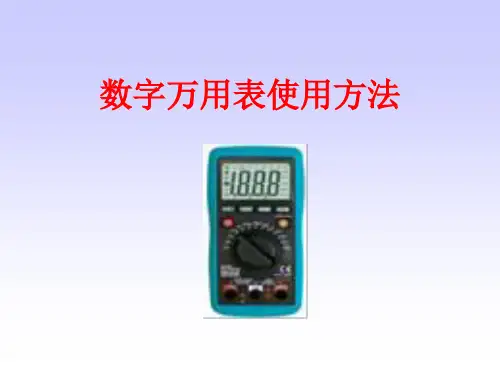

数字万用表的使用方法PPT课件
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则在 测量直流电量时会因正负极的反接损坏表头 部件。
• 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
演讲人：XXXXXX 时 间：XX年XX月XX日
② 测二极管： 用数字万用表可以判断二极管的好坏、极性和材料。
测量电阻
• 将选择开关旋在“Ω’挡的适当量程上，将 两根表笔短接，指针应指向零欧姆处，如 图所示。每换一次量程，欧姆挡的零点都 需要重新调整一次。测量电阻时，被测电 阻器不能处在带电状态。在电路中，当不 能确定被测电阻有没有并联电阻存在时， 应把电阻器的一端从电路中断开，才能进 行测量。测量电阻时，不应双手触及电阻 器的两端。
字样或没有显示，另一次显示零点几的数字。此数字即是二
极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，
且此时红表笔接的是二极管的正极，而黑表笔接的是二极管
的负极。
红表笔
数字式万用表的使用ppt课件
黑色表笔插入com 孔，红色电笔插入
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
《万用电表的使用》PPT模板课件
正确选择测量挡位
☆ 测电压时应将转换开关放在相应的电压挡；测电流时 应放相应的电流挡等
☆ 选择电流或电压量程时，最好使指针处在标度尺三分 之二以上位置；选电阻量程时，最好使指针处在标度尺的 中间位置
☆ 测量时，不确定被测数值范围时，应先将转换开关转 至对应的最大量程，然后根据指针的偏转程度逐步减小 至合适的量程。
测量与读数：将表笔接电阻两端，进行 读数。电阻值为电阻值刻度盘读数乘以 当前选择电阻挡位倍数。
挡位：选择使指针指在满刻度的1/3~2/3 间的挡位，以减小测量误差 。
表笔极性：万用表中电池在测电阻时起 作用，电池“+”与面板上“-”相连。利 用万用表电阻挡判别二极管、整流元件 正反向或仪器正负端时应注意表笔极性 ，电流从黑表笔流出，经外接元件从红 表笔返回。
盘读取电容测量值。
电感测量：测量方法见图(电容换成电感即可)，选择C.L.dB(10V交流)挡位
，在L(H)50Hz刻度盘读取电感测量值。
10 ~V
2500V 5A
◆ 万用表使用的注意事项——使用方面
☆ 使用万用表之前，必须熟悉万用表的使用方 法、测量原理、待测量种类和量程，核对转换开 关、插孔是否正确。
表头：是测量的显示装置；万用表的表头实际上是一个 灵敏电流计
转换开关：选择被测电量的种类和量程（或倍率）
测量线路：将不同性质和大小的被测电量转换为表头所 能接受的直流电流。
表头
电容刻度线
电阻刻度线
测量电流、电压 和电阻的多用表
交、直流电压 及电流刻度线
晶体管直流参 数刻度线 电感刻度线
电平刻度线
转换开关
在测量电阻之前，还 要进行欧姆调零。
正确接线
☆ 红表笔与“＋”极性插孔相连，黑表笔与“—”或“＊”或 “COM” 极性插孔相连。
《万用表的使用方法》ppt课件
• 注意万用表的品牌和质量，选择有口碑和信誉的厂家和产 品。
选购建议及使用注意事项
使用注意事项
在使用前检查万用表的电池电量和表笔是 否完好。
根据测量对象选择合适的量程和档位，避 免超量程使用导致损坏。
选购建议及使用注意事项
01
在测量过程中保持稳定的测量环 境，避免外界干扰影响测量结果 。
02
使用完毕后及时关闭电源并妥善 保管，避免长时间不使用导致电 池漏液或损坏。
03
数字式万用表结构与原理
数字式万用表组成部件
表头
显示测量结果，通常 为液晶显示屏。
测量线路
包括电流、电压、电 阻等测量线路，用于 连接被测电路。
转换开关
用于选择测量线路和 量程。
电池
为万用表提供工作电 源。
其他部件
如保险丝、电容器、 二极管等，用于保护 电路和辅助测量。
工作原理简介
9字
数字式万用表采用模数转换 技术，将被测电量转换为数 字信号进行处理。
电阻测量步骤和注意事项
选择合适的量程
根据待测电阻大小选择合适的量程。
连接测试线
将红表笔插入“VΩ”插孔，黑表笔插 入“COM”插孔。
电阻测量步骤和注意事项
• 测量电阻：将测试线连接到待测电阻的两端，读取显示屏上的电阻值。
电阻测量步骤和注意事项
01
注意事项
02
在测量前确保待测电阻已断开电 源，避免影响测量结果和损坏万 用表。
避免在测量过程中改变量程。
交流电压测量步骤和注意事项
选择合适的量程
与交流电压量程相对应。
连接测试线
与直流电压测量相同。
交流电压测量步骤和注意事项
交流电压测量步骤和注意事项
选购建议及使用注意事项
使用注意事项
在使用前检查万用表的电池电量和表笔是 否完好。
根据测量对象选择合适的量程和档位，避 免超量程使用导致损坏。
选购建议及使用注意事项
01
在测量过程中保持稳定的测量环 境，避免外界干扰影响测量结果 。
02
使用完毕后及时关闭电源并妥善 保管，避免长时间不使用导致电 池漏液或损坏。
03
数字式万用表结构与原理
数字式万用表组成部件
表头
显示测量结果，通常 为液晶显示屏。
测量线路
包括电流、电压、电 阻等测量线路，用于 连接被测电路。
转换开关
用于选择测量线路和 量程。
电池
为万用表提供工作电 源。
其他部件
如保险丝、电容器、 二极管等，用于保护 电路和辅助测量。
工作原理简介
9字
数字式万用表采用模数转换 技术，将被测电量转换为数 字信号进行处理。
电阻测量步骤和注意事项
选择合适的量程
根据待测电阻大小选择合适的量程。
连接测试线
将红表笔插入“VΩ”插孔，黑表笔插 入“COM”插孔。
电阻测量步骤和注意事项
• 测量电阻：将测试线连接到待测电阻的两端，读取显示屏上的电阻值。
电阻测量步骤和注意事项
01
注意事项
02
在测量前确保待测电阻已断开电 源，避免影响测量结果和损坏万 用表。
避免在测量过程中改变量程。
交流电压测量步骤和注意事项
选择合适的量程
与交流电压量程相对应。
连接测试线
与直流电压测量相同。
交流电压测量步骤和注意事项
交流电压测量步骤和注意事项
万用表的使用方法课件ppt完整版
万用表在电路分析中的应用
直流电路分析
直流电压测量
选择适当的电压档位，将红表笔 接正极，黑表笔接负极，读取电
压值。
直流电流测量
将万用表串联在电路中，选择适当 的电流档位，读取电流值。
电阻测量
选择适当的电阻档位，将两表笔短 接进行校零，然后测量待测电阻， 读取电阻值。
交流电路分析
交流电压测量
选择适当的交流电压档位，将红 表笔和黑表笔分别接触电路中的
判断电路故障
根据测量结果和电路原理，判断电路中可能存在的故障点。
故障诊断与排除
故障现象描述
详细记录故障现象，如设备不能正常工作、指示灯不亮等 。
故障原因分析
根据故障现象和电路原理，分析可能的原因，如元件损坏 、接触不良等。
故障排除方法
针对故障原因，采取相应的措施进行排除，如更换损坏的 元件、清理接触点等。同时，使用万用表对修复后的电路 进行测试，确保故障排除。
在测量高电压或大电 流时，应使用专用测 试线，确保安全。
连接测试线时，应按 照正负极性正确连接 ，避免短路或反接。
读取数据与处理异常
读取数据时，应注意观察仪表 的显示是否稳定，等待数据稳 定后再进行记录。
若发现数据异常或波动较大， 应检查测试线连接是否牢固， 以及被测信号是否稳定。
在处理异常数据时，应根据实 际情况进行分析和判断，必要 时进行重新测量。
对未来技术的展望
智能化万用表的发展
高精度测量技术的提升
随着科技的进步，未来万用表将更加智能 化，具备自动识别、数据分析和远程操控 等功能。
随着测量技术的不断发展，万用表的测量 精度将不断提高，满足更高要求的测量需 求。
多功能集成化趋势
环保与节能设计
直流电路分析
直流电压测量
选择适当的电压档位，将红表笔 接正极，黑表笔接负极，读取电
压值。
直流电流测量
将万用表串联在电路中，选择适当 的电流档位，读取电流值。
电阻测量
选择适当的电阻档位，将两表笔短 接进行校零，然后测量待测电阻， 读取电阻值。
交流电路分析
交流电压测量
选择适当的交流电压档位，将红 表笔和黑表笔分别接触电路中的
判断电路故障
根据测量结果和电路原理，判断电路中可能存在的故障点。
故障诊断与排除
故障现象描述
详细记录故障现象，如设备不能正常工作、指示灯不亮等 。
故障原因分析
根据故障现象和电路原理，分析可能的原因，如元件损坏 、接触不良等。
故障排除方法
针对故障原因，采取相应的措施进行排除，如更换损坏的 元件、清理接触点等。同时，使用万用表对修复后的电路 进行测试，确保故障排除。
在测量高电压或大电 流时，应使用专用测 试线，确保安全。
连接测试线时，应按 照正负极性正确连接 ，避免短路或反接。
读取数据与处理异常
读取数据时，应注意观察仪表 的显示是否稳定，等待数据稳 定后再进行记录。
若发现数据异常或波动较大， 应检查测试线连接是否牢固， 以及被测信号是否稳定。
在处理异常数据时，应根据实 际情况进行分析和判断，必要 时进行重新测量。
对未来技术的展望
智能化万用表的发展
高精度测量技术的提升
随着科技的进步，未来万用表将更加智能 化，具备自动识别、数据分析和远程操控 等功能。
随着测量技术的不断发展，万用表的测量 精度将不断提高，满足更高要求的测量需 求。
多功能集成化趋势
环保与节能设计
万用表使用说明PPT课件
实验步骤 ： （1）按如图二连接电路，电路不做焊接。可采用将导线两端绝缘皮剥 去，缠绕在元件接点或引线上。注意相邻接点间引线不可相碰。 （2）检查电路无误后接通电源，旋转电位器发光二极管亮度将发生变 化，使发光二极管亮度适中。 （3）将万用表按前面讲的使用前应做到的要求准备好，并将选择开关 置V10伏档。 （4）手持表笔绝缘杆，将正负表笔分别接触电池盒正负两极引出焊 片，测量电源电压。正确读出电压数值。 记录：电源电压为多少伏。
c）为使测量更准确，测量时应使指针指在刻度线中心位置附近。若
指针偏角较大，应换用R×1k档，若指针偏角较小，应换用
R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整
旋钮，然后再测量。
d）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压
最大档 位，收好万用表。
.
上一页 下一页 目录 15
e、在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两
端，这样人体电阻会使测量结果偏小。
.
上一页 下一页 目录
14
二、万用表的使用方法
2.使用万用表欧姆档测电阻的步骤
万用表欧姆档可以测量导体的电阻。挡位分别有R×1、R×10、R×100、
R×1k、R×100k。有些万用表还有R×10k档。
（3）断开电位器中间接点和发光二极管负极间引线，形成“断点”。这
时，发光二极管熄灭。
（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器
中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为 下一页 目录
.
12
二、万用表的使用方法
（5）正确读出通过发光二极管的电流值。 记录：通过发光二极管的电流为多少毫安。
c）为使测量更准确，测量时应使指针指在刻度线中心位置附近。若
指针偏角较大，应换用R×1k档，若指针偏角较小，应换用
R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整
旋钮，然后再测量。
d）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压
最大档 位，收好万用表。
.
上一页 下一页 目录 15
e、在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两
端，这样人体电阻会使测量结果偏小。
.
上一页 下一页 目录
14
二、万用表的使用方法
2.使用万用表欧姆档测电阻的步骤
万用表欧姆档可以测量导体的电阻。挡位分别有R×1、R×10、R×100、
R×1k、R×100k。有些万用表还有R×10k档。
（3）断开电位器中间接点和发光二极管负极间引线，形成“断点”。这
时，发光二极管熄灭。
（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器
中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为 下一页 目录
.
12
二、万用表的使用方法
（5）正确读出通过发光二极管的电流值。 记录：通过发光二极管的电流为多少毫安。
万用表使用方法及应用技巧PPT课件
万用表的使用方法
1.1在使用万用表前，请检查机壳。切勿使用已损坏的万用表；检查是否有 裂纹或缺少塑胶件；特别注意接头周围的绝缘。 1.2检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外；检查测试表笔 是否导通；请在使用万用表之前更换已被损坏的测试表笔。 1.3用万用表测量已知的电压，确定万用表操作正常；请勿使用工作异常的 万用表。
1 8
3
4
5
2 8
6 7
⑨ REL：保存需要 的参考值。
⑩ Hz %：频率测量 及负载循环测试。
9 10
17B温 度测 试点
为最大程度减少交流或交直流混合电压部件内的未知电压读数错误,应首先 选择万用表上的交流电压功能,同时留意记下产生正确测量结果所在的交流 量程.然后,后动选择直流电压功能,使直流量程等于或高于前面的交流量程. 该过程可最大限度降低交流瞬变所带来的影响,确保准确直流测量。
电容测试 档位及表 笔接法， 显示屏有 “nF”标记
万用表在进行交流电压或交流电流测量时可以测量频率或负载循环。按此
按钮即将万用表切换为手动选择量程。请在测量频率或负载循环以前选择合适 的量程。
4.7.1 将万用表选中想要的功能（交流电压.2 阅读显示屏上的交流电信号频率。
4.3.2 将红色测试导线插入
端子并将黑色测试导线插入COM端子。
4.3.3 将探针接触想要测试的电路测试点，测量电阻。
4.3.4 阅读显示屏上的测出电阻。
电阻档位 及表笔接 法，显示 屏有”MΩ” 或“KΩ”或 “Ω”标记
通电性测试：当选中了 电阻模式，按两次黄色 按钮可启动通电性蜂鸣 器。若电阻小于50欧姆， 蜂鸣器会发出连续蜂鸣 音，表示短路。若万用 表读数为0L,则表示开路。
1.1在使用万用表前，请检查机壳。切勿使用已损坏的万用表；检查是否有 裂纹或缺少塑胶件；特别注意接头周围的绝缘。 1.2检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外；检查测试表笔 是否导通；请在使用万用表之前更换已被损坏的测试表笔。 1.3用万用表测量已知的电压，确定万用表操作正常；请勿使用工作异常的 万用表。
1 8
3
4
5
2 8
6 7
⑨ REL：保存需要 的参考值。
⑩ Hz %：频率测量 及负载循环测试。
9 10
17B温 度测 试点
为最大程度减少交流或交直流混合电压部件内的未知电压读数错误,应首先 选择万用表上的交流电压功能,同时留意记下产生正确测量结果所在的交流 量程.然后,后动选择直流电压功能,使直流量程等于或高于前面的交流量程. 该过程可最大限度降低交流瞬变所带来的影响,确保准确直流测量。
电容测试 档位及表 笔接法， 显示屏有 “nF”标记
万用表在进行交流电压或交流电流测量时可以测量频率或负载循环。按此
按钮即将万用表切换为手动选择量程。请在测量频率或负载循环以前选择合适 的量程。
4.7.1 将万用表选中想要的功能（交流电压.2 阅读显示屏上的交流电信号频率。
4.3.2 将红色测试导线插入
端子并将黑色测试导线插入COM端子。
4.3.3 将探针接触想要测试的电路测试点，测量电阻。
4.3.4 阅读显示屏上的测出电阻。
电阻档位 及表笔接 法，显示 屏有”MΩ” 或“KΩ”或 “Ω”标记
通电性测试：当选中了 电阻模式，按两次黄色 按钮可启动通电性蜂鸣 器。若电阻小于50欧姆， 蜂鸣器会发出连续蜂鸣 音，表示短路。若万用 表读数为0L,则表示开路。
使用万用表ppt课件
万用表的使用
万用表使用注意事项
数字万用表可用来测量直流和 交流电压、直流和交流电流、电阻、 电容、频率、电池、二极管等等。整 机电路设计以大规模集成电路双积分 A/Байду номын сангаас转换器为核心，并配以全过程过 载保护电路，使之成为一台性能优越 的工具仪表，是电工的必备工具之一。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
万用表使用注意事项
万用表使用的其他注意事项
(1)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一 方面可以保证测量的准确，另一方面也可以保证人身安全。
(2)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压 或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表 笔，换挡后再去测量。
(2)当无输入时，如开路情况，显示为“1”。 (3)当检查内部线路阻抗时，要保证被测线路所有电源断电，所有电容 放电。 (4)200MΩ短路时约有四个字，测量时应从读数中减去，如测l00MΩ电 阻时，显示为101.0，第四个字应被减去。
电阻档的使用与注意事项
(5)可用电阻档粗略检测电容的好坏，用红表笔接电容器正极，黑表笔接 电容器负极，万用表的基准电源将通过基准电阻对电容器充电，正常时万用 表显示的充电电压将从一低值开始逐渐升高，直至显示溢出。如果充电开始 即显示溢出“1”，说明电容器开路；如果始终显示为固定阻值或“000”， 说明电容器漏电或短路。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
电压档的使用与注意事项
测电压时，必须把黑表笔插于COM 孔，红表笔插于V孔，如右图红色框所 示；
万用表使用注意事项
数字万用表可用来测量直流和 交流电压、直流和交流电流、电阻、 电容、频率、电池、二极管等等。整 机电路设计以大规模集成电路双积分 A/Байду номын сангаас转换器为核心，并配以全过程过 载保护电路，使之成为一台性能优越 的工具仪表，是电工的必备工具之一。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
万用表使用注意事项
万用表使用的其他注意事项
(1)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一 方面可以保证测量的准确，另一方面也可以保证人身安全。
(2)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压 或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表 笔，换挡后再去测量。
(2)当无输入时，如开路情况，显示为“1”。 (3)当检查内部线路阻抗时，要保证被测线路所有电源断电，所有电容 放电。 (4)200MΩ短路时约有四个字，测量时应从读数中减去，如测l00MΩ电 阻时，显示为101.0，第四个字应被减去。
电阻档的使用与注意事项
(5)可用电阻档粗略检测电容的好坏，用红表笔接电容器正极，黑表笔接 电容器负极，万用表的基准电源将通过基准电阻对电容器充电，正常时万用 表显示的充电电压将从一低值开始逐渐升高，直至显示溢出。如果充电开始 即显示溢出“1”，说明电容器开路；如果始终显示为固定阻值或“000”， 说明电容器漏电或短路。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
电压档的使用与注意事项
测电压时，必须把黑表笔插于COM 孔，红表笔插于V孔，如右图红色框所 示；
万用电表的使用--ppt课件【可编辑全文】
表笔极性：万用表中电池在测电阻时起 作用，电池“+”与面板上“-”相连。利 用万用表电阻挡判别二极管、整流元件
正反向或仪器正负端时应注意表笔极性
，电流从黑表笔流出，经外接元件从红 表笔返回。
测量电路中电阻：必须断电测量。当不
能确定被测电阻是否有并联电阻存在时
，必须先使电阻一端与电路断开，如电
路中有电容应先行放电，然后进行测量 。
烧表。测直流电压时注意被测电量极性，正端接红笔， 负端接黑笔。
测量1000V以下电压时，选至所需的直流电压挡或 交流电压挡 (注意区分交直流) ，红表笔接“+”端(图1)， 在第2圈刻度盘读数，刻度值按量程折算。
测量1000~2500V电压时，选至1000V直流电压挡 或1000V交流电压挡，红表笔接“2500V”端(图2)。 正确使用挡位和刻度。应在指针偏转较大位置读数， 以提高测量精度。同时，为减小万用表的分流作用， 在保证指针偏转角度不太小的情况下尽量选择高量程 挡进行测量，这时表的等效内阻较大，对被测电路影 响小。
10 ~V
2500V 5A
ppt课件
22
◆ 万用表使用的注意事项——使用方面
☆ 使用万用表之前，必须熟悉万用表的使用方 法、测量原理、待测量种类和量程，核对转换开 关、插孔是否正确。
☆ 万用表使用时必须水平放置，使用前，先将 机械调零。
☆ 测量完毕，将量程选择开关拨到最高档位置， 防止下次测量时不慎将表烧坏。
检查电解电容漏电阻：转动开关置R×1K
挡,测试棒红杆必须接电容负极,黑杆接
电pp容t课件正极。
18
三极管直流放大倍数hFE测量
选择ADJ挡，将表笔短接，调节欧姆调零器，使得指针指向300hFE
《万用表使用》PPT课件
电阻、电容等元件参数测量方法
01
电阻测量方法
将万用表红表笔插入VΩ孔，黑表笔插入COM孔，量程旋钮打到电阻档
，两表笔分别接触电阻的两端，即可读取电阻值。
02 03
电容测量方法
将万用表红表笔插入CA孔，黑表笔插入COM孔，量程旋钮打到电容档 ，对电容器进行充电后再将开关旋至测量电容的档位上，即可读取电容 值。
，且接线要牢固。
使用前进行预热，并定 期校准万用表，以确保
测量精度。
减小误差
采用多次测量取平均值 的方法，可以减小随机 误差对测量结果的影响
。
ቤተ መጻሕፍቲ ባይዱ
常见故障现象及原因分析
01
02
03
无显示或显示异常
可能是电池电量不足、显 示屏损坏或内部电路故障 等原因导致。
测量结果不准确
可能是量程选择不当、接 线错误、校准失效或内部 元件老化等原因导致。
正确接线操作示范
接线前准备
确认万用表笔插孔与测量物理量对应，检查表笔是否完好，确保测量环境安全。
接线操作
按照测量需求正确接线，注意区分正负极，避免短路或接反。
读取数据并分析结果
读取数据
在接线完成后，观察万用表显示屏上 的数值，注意单位转换和有效数字保 留。
分析结果
根据测量目的和已知条件，对测量数 据进行合理分析和解释，得出结论。
一款高性能的数字万用表，具有高精 度、高稳定性和丰富的测量功能。主 要参数包括测量范围、精度、响应时 间等。
03
万用表使用方法与步骤
选择合适档位和量程
选择档位
根据待测物理量（电压、电流、电阻 等）选择合适的档位，如直流电压档 、交流电压档、电阻档等。
选择量程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
请问你在以前的学习中用过万用表的哪一些功能呢？
答：数字万用表能测量：电阻、电流、电压、电容、二 极管、三极管、电感、温度、频率、占空比等
数字万用表的使用：
1、二极管蜂鸣档的使用
主要功能： 测量二极管压降，判断二极管正负极，判断线路通
断
①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔 内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的 两极，如下图所示，然后颠倒表笔再测一次。
个减号来代表负极性。对于指针万用表，这样操作有
可能会损坏仪表
3、禁止在测量高电压（220V以上）或大电流（0.5A以上） 时换量程 以防止产生电弧，烧毁开关触点
小知识 电弧：电弧是一种气体放电现象，电流通过某些绝缘
介质(例如 空气)所产生的瞬间火花 。
数字万用表测电流
1、断开电路
2、黑表笔插入com端口，红表笔插入mA或者20A端口
关于如何正确使用 数字万用表
数字万用表
万用表的分类
万用表又称多用表、三用表、复合表、是 一种多功能，多量程的测量仪器
根据显示方式的不同，我们可以将万 用表分成两大类
指针式万用表 万用表
数字式万用表
数 字 万 用 表 外 观
随着移动电话、计算机及因特网联接等信息产 业的蓬勃发展，给电子技术人员也带来了不小的压 力。维护，修理及安装这些复杂设备都需要诊断工 具来提供准确的信息 。数字万用表的出现从一定 层面上缓解了该压力。
对比一下以前学的 指针万用表，有什 么不同之处呢？
• 注意区分：
• 指针式万用表：黑表笔接内部电源的正极，红 表笔接内部电源的负极。
• 数字式万用表：黑表笔接内部电源的负极，红 表笔接内部电源的正极。
这一个分别在判断二极管的正负 端时需同学们注意。
② 短路检查：
将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端
需加大量程重新测量。 3、有的类型数字万用表没有自动关机功能，使用过后要将
电源开关置于关闭状态，以节省电池的电量。
同学们 都掌握 了吗？
总结： 学习了如何使用万用表测量二极 管好坏，测量二极管正负极，测量 电阻大小，测量电压、测量电流
步骤： 1、电容两端短接，对电容进行放电，确保数字万 用表的安全
2、将功能旋转开关打至电容（C）测量档，并选择 合适的量程
3、将电容插入万用表C-X插孔
4、读出LCD显示屏上数字
小知识：电容的单位：1F=1000mF=1000uF=1000nF=1000pF
测定三极管β值：
我们知道，三极管β 值，指的是三极管电流放大系数，它 是集电极电流变化量与基极电流变化量之比。
红表笔
黑表笔
0.67
二极管符号：
它最重要的一个特性是： 单向导通性
测量结果如下：如果两次测量的结果是：一
次显示“1”字样，另一次显示零点几的数字。那么此 二极管就是一个正常的二极管，假如两次显示都相同 的话，那么次二极管已经损坏了，LCD上显示的一个 数字即是二极管的正向压降：硅材料为0.6V左右；锗 材料为0.2V左右，根据二极管的特性，可以判断此时 红表笔接的是二极管的正极，而黑表笔接的是二极管 的负极。
3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适 的量程
4、断开被测线路，将数字万用表串联入被测线路中，被 测线路中电流从一端流入红表笔，经万用表黑表笔流 出，再流入被测线路中
5、接通电路 6、读出LCD显示屏数字
类似电压测量， 如测量直流电流
时，表笔接反则
显示值为负数。
数字万用表测电容
4、读出LCD显示屏数字
注意事项：
指针
式万
用表
1、测量之前，首先预测下被测量大小，将量程打至大 怎么
一个档位，如无法预测时，将量程打至最大档位
使用
？同
学们
2 为了正确读出直流电压的极性（±），将红色探头接 还记 触电路正极，黑探头接触负极或电路的地。如果反向 得吗
连接，具有自动极性变换功能的数字万用表只显示一 ？
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ））
注意与指
针式电阻 读数区分
并比较
测量电压（直流、交流）
1、将黑表笔插入com端口，红表笔插入VΩ端口 2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适
的量程
3、红表笔探针接触被测电路正端，黑表笔探针接地或 接负端，即与被测线路串联
分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器
发出声响。
此项用途可以用来探测“PCB”
线路板线路，即俗称的“跑线路”
万用表测电阻
步骤：
1、关掉电路电源
2、 选择电阻档（Ω）
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口
4、 将探头前端跨接在器件两端，或你想测电阻的那部 分电路两端
步骤： 将万用表转换开关打至hFE挡，根据三极管的 类型（NPN/PNP），按三极管三个极的位置，将其插 入对应万用表的三极管插孔，从LCD显示屏上读出数 字即为该三极管的β值。
注意： 1、当万用表的电池电量即将耗尽时，液晶显示器左上角
电池电量低提示。会有电池符号显示。 2、读数时若显示的是数字1，则表明测量量大于所使用的量
答：数字万用表能测量：电阻、电流、电压、电容、二 极管、三极管、电感、温度、频率、占空比等
数字万用表的使用：
1、二极管蜂鸣档的使用
主要功能： 测量二极管压降，判断二极管正负极，判断线路通
断
①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔 内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的 两极，如下图所示，然后颠倒表笔再测一次。
个减号来代表负极性。对于指针万用表，这样操作有
可能会损坏仪表
3、禁止在测量高电压（220V以上）或大电流（0.5A以上） 时换量程 以防止产生电弧，烧毁开关触点
小知识 电弧：电弧是一种气体放电现象，电流通过某些绝缘
介质(例如 空气)所产生的瞬间火花 。
数字万用表测电流
1、断开电路
2、黑表笔插入com端口，红表笔插入mA或者20A端口
关于如何正确使用 数字万用表
数字万用表
万用表的分类
万用表又称多用表、三用表、复合表、是 一种多功能，多量程的测量仪器
根据显示方式的不同，我们可以将万 用表分成两大类
指针式万用表 万用表
数字式万用表
数 字 万 用 表 外 观
随着移动电话、计算机及因特网联接等信息产 业的蓬勃发展，给电子技术人员也带来了不小的压 力。维护，修理及安装这些复杂设备都需要诊断工 具来提供准确的信息 。数字万用表的出现从一定 层面上缓解了该压力。
对比一下以前学的 指针万用表，有什 么不同之处呢？
• 注意区分：
• 指针式万用表：黑表笔接内部电源的正极，红 表笔接内部电源的负极。
• 数字式万用表：黑表笔接内部电源的负极，红 表笔接内部电源的正极。
这一个分别在判断二极管的正负 端时需同学们注意。
② 短路检查：
将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端
需加大量程重新测量。 3、有的类型数字万用表没有自动关机功能，使用过后要将
电源开关置于关闭状态，以节省电池的电量。
同学们 都掌握 了吗？
总结： 学习了如何使用万用表测量二极 管好坏，测量二极管正负极，测量 电阻大小，测量电压、测量电流
步骤： 1、电容两端短接，对电容进行放电，确保数字万 用表的安全
2、将功能旋转开关打至电容（C）测量档，并选择 合适的量程
3、将电容插入万用表C-X插孔
4、读出LCD显示屏上数字
小知识：电容的单位：1F=1000mF=1000uF=1000nF=1000pF
测定三极管β值：
我们知道，三极管β 值，指的是三极管电流放大系数，它 是集电极电流变化量与基极电流变化量之比。
红表笔
黑表笔
0.67
二极管符号：
它最重要的一个特性是： 单向导通性
测量结果如下：如果两次测量的结果是：一
次显示“1”字样，另一次显示零点几的数字。那么此 二极管就是一个正常的二极管，假如两次显示都相同 的话，那么次二极管已经损坏了，LCD上显示的一个 数字即是二极管的正向压降：硅材料为0.6V左右；锗 材料为0.2V左右，根据二极管的特性，可以判断此时 红表笔接的是二极管的正极，而黑表笔接的是二极管 的负极。
3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适 的量程
4、断开被测线路，将数字万用表串联入被测线路中，被 测线路中电流从一端流入红表笔，经万用表黑表笔流 出，再流入被测线路中
5、接通电路 6、读出LCD显示屏数字
类似电压测量， 如测量直流电流
时，表笔接反则
显示值为负数。
数字万用表测电容
4、读出LCD显示屏数字
注意事项：
指针
式万
用表
1、测量之前，首先预测下被测量大小，将量程打至大 怎么
一个档位，如无法预测时，将量程打至最大档位
使用
？同
学们
2 为了正确读出直流电压的极性（±），将红色探头接 还记 触电路正极，黑探头接触负极或电路的地。如果反向 得吗
连接，具有自动极性变换功能的数字万用表只显示一 ？
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ））
注意与指
针式电阻 读数区分
并比较
测量电压（直流、交流）
1、将黑表笔插入com端口，红表笔插入VΩ端口 2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适
的量程
3、红表笔探针接触被测电路正端，黑表笔探针接地或 接负端，即与被测线路串联
分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器
发出声响。
此项用途可以用来探测“PCB”
线路板线路，即俗称的“跑线路”
万用表测电阻
步骤：
1、关掉电路电源
2、 选择电阻档（Ω）
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口
4、 将探头前端跨接在器件两端，或你想测电阻的那部 分电路两端
步骤： 将万用表转换开关打至hFE挡，根据三极管的 类型（NPN/PNP），按三极管三个极的位置，将其插 入对应万用表的三极管插孔，从LCD显示屏上读出数 字即为该三极管的β值。
注意： 1、当万用表的电池电量即将耗尽时，液晶显示器左上角
电池电量低提示。会有电池符号显示。 2、读数时若显示的是数字1，则表明测量量大于所使用的量
