电线电缆印字标志要求

电线电缆印字内容和要求一、适用范围用于公司所有电线电缆产品的绝缘分色及成品喷码印字（包含印字轮），作为操作工和检验员的操作和检验依据。

二、具体内容1、电力电缆适用于1～35kV的所有铜芯及铝芯电力电缆，如V（L）V、YJ（L）V、V（L）V22、YJ（L）V22、V（L）V23、YJ（L）V23、V（L）V32、YJ（L）V32、YJ（L）Y等。

1.1、绝缘识别如下电力电缆颜色识别：电力电缆数字识别：单芯：无优选颜色单芯：/两芯：红、蓝两芯：0、1三芯：黄、绿、红三芯：1、2、3四芯：黄、绿、红、蓝四芯：0、1、2、3五芯：黄、绿、红、蓝、黑五芯：0、1、2、3、4其中黄、绿、红和1、2、3用于主线芯，蓝和0用于中性线，黑和4用于地线。

1.2、护套喷码在电缆表面用压印方式或者颜色明显区别于护套颜色的油墨印制产品标识，一个完整的产品标志应包括产地标志（厂名或者商标）、功能标识（型号、电压、芯数和截面）和长度标识（米标，如果有的话）。

一个完整的电缆标识的末端到另一个完整的标识始端之间的距离不大于500mm 如YJV22，8.7/10kV,3×120mm2，印字内容为：安徽润佳电缆集团股份有限公司 YJV22-8.7/10kV 3×120 mm2 米标2、控制电缆适用于450/750V及以下所有控制电缆，如KVV，KYJV,KVVP,KYJVP1，KVV22，KYJV23，KVVP22等型号2.1、绝缘识别如下：颜色识别：两芯电缆：无优先选用色谱三芯电缆：黄/绿、浅蓝、棕或浅蓝、黑、棕四芯电缆：黄/绿、浅蓝、棕、黑或浅蓝、黑、棕、黑或棕五芯电缆：黄/绿、浅蓝、棕、黑、黑或棕；或者浅蓝、黑、棕、黑或棕、黑或棕除黄/绿线芯外，其他绝缘不得使用黄色或绿色，客户有要求除外。

对于黄/绿线芯，其中一种颜色应至少覆盖线芯表面的30％，且不大于70％，另一种颜色覆盖其余部分。

数字识别：采用阿拉伯数字从1开始，数字与绝缘颜色应有明显色差，推荐使用黑色绝缘印白字。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电线电缆的识别标志(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电线电缆的识别标志(通用版)电线电缆识别标志第1部分：一般规定GB6995.1-861适用范围本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。

2目的本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。

3定义3.1电缆识别标志用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。

3.2绝缘线芯识别标志用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。

3.3标准颜色为识别标志所规定采用的颜色，并用颜色色版表示。

3.4颜色色序多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。

4一般要求4.1颜色识别4.1.1颜色要求标志颜色应能确认符合或接近GB6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。

4.1.2清晰度标志颜色应易于识别或易于辨认。

4.1.3耐擦性标志应耐擦，擦试后的颜色应基本保持不变。

4.2数字识别4.2.1颜色要求载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。

载体颜色与标志颜色应明显不同，且应能确认符合或接近GB6995.2-86规定的某一种颜色。

4.2.2清晰度数字标志应清晰，字迹清楚。

4.2.3耐擦性数字标志应耐擦，擦试后的标志应仍保持不变。

电缆标识标牌标准电缆标识标牌标准是指对电缆进行标识时需要遵循的规范。

电缆标识标牌的作用是为了方便维护人员对电缆进行维护和管理，同时也是为了确保安全生产。

下面我们来详细了解一下电缆标识标牌的标准。

一、电缆标识标牌的种类电缆标识标牌主要分为三种：线路标识、设备标识和功能标识。

1. 线路标识线路标识是指对电缆线路进行标识，主要包括线路编号、线路名称、电压等级、相别、导体截面积等信息。

线路编号应该是唯一的，方便维护人员进行查找和管理。

2. 设备标识设备标识是指对设备进行标识，主要包括设备名称、设备编号、设备型号、额定电压、额定电流等信息。

设备编号应该是唯一的，方便维护人员进行查找和管理。

3. 功能标识功能标识是指对电缆进行功能标识，主要包括电缆用途、电缆类型、电缆长度等信息。

功能标识应该准确明确，方便维护人员进行查找和管理。

二、电缆标识标牌的材料电缆标识标牌的材料应该具有防水、耐磨、防腐蚀等特性。

常见的材料有PVC材料、不锈钢材料、铝合金材料等。

不同材料的使用应该根据实际情况进行选择。

三、电缆标识标牌的大小电缆标识标牌的大小应该根据实际情况进行选择。

一般来说，线路标识和设备标识的大小应该在30cm×20cm左右，功能标识的大小应该在20cm×10cm左右。

四、电缆标识标牌的安装位置电缆标识标牌应该安装在显眼的位置，方便维护人员进行查找和管理。

一般来说，线路标识和设备标识应该安装在设备上方，功能标识应该安装在电缆两端。

五、电缆标识标牌的字体和颜色电缆标识标牌的字体应该清晰易读，一般来说使用黑体字。

颜色应该根据不同的用途进行选择，比如红色表示危险、黄色表示警告、绿色表示安全等。

六、电缆标识标牌的制作方式电缆标识标牌可以通过手工制作或者专业制作来完成。

手工制作需要注意字迹清晰、排版整齐等问题；专业制作则需要注意材料选择、字体颜色搭配等问题。

总之，电缆标识标牌是保障安全生产的重要措施之一，对于维护人员来说也是必不可少的辅助工具。

电线电缆产品CCC标志的使用要求
-------------------------------------------------------------------------------
强制性产品认证标志的使用:CCC证书持有者必须遵守《强制性产品认证标志管理办法》的规定。

准许使用的CCC标志样式:CCC认证仅涉及安全性能时，标志为：CCCs。

变形CCC标志的使用:本规则允许加施变形CCC标志。

产品标准要求在电线电缆表面印字的，应模压“中国强制认证”英文缩写“CCC”字样(使用印字轮或喷码机)，字号应与电线电缆产品外形尺寸相适应。

加施方式：可以采用由国家认监委统一印制的标准规格CCC标志、模压式或印刷三种方式中的任何一种。

对不要求在产品表面印字的电线电缆（如RXS），必须在电线电缆最小包装（如每圈，通常为100米）上粘贴上述图案标准规格的强制性CCC标志。

CCC标志位置:应在电线电缆外表面加施CCC标志。

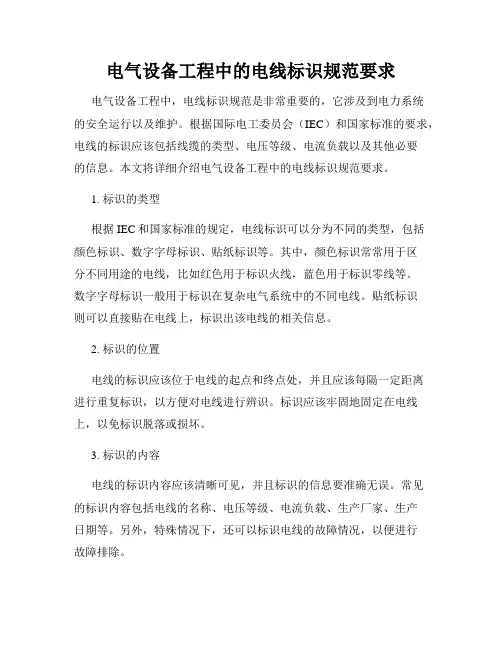

电气设备工程中的电线标识规范要求电气设备工程中，电线标识规范是非常重要的，它涉及到电力系统的安全运行以及维护。

根据国际电工委员会（IEC）和国家标准的要求，电线的标识应该包括线缆的类型、电压等级、电流负载以及其他必要的信息。

本文将详细介绍电气设备工程中的电线标识规范要求。

1. 标识的类型根据IEC和国家标准的规定，电线标识可以分为不同的类型，包括颜色标识、数字字母标识、贴纸标识等。

其中，颜色标识常常用于区分不同用途的电线，比如红色用于标识火线，蓝色用于标识零线等。

数字字母标识一般用于标识在复杂电气系统中的不同电线。

贴纸标识则可以直接贴在电线上，标识出该电线的相关信息。

2. 标识的位置电线的标识应该位于电线的起点和终点处，并且应该每隔一定距离进行重复标识，以方便对电线进行辨识。

标识应该牢固地固定在电线上，以免标识脱落或损坏。

3. 标识的内容电线的标识内容应该清晰可见，并且标识的信息要准确无误。

常见的标识内容包括电线的名称、电压等级、电流负载、生产厂家、生产日期等。

另外，特殊情况下，还可以标识电线的故障情况，以便进行故障排除。

4. 标识的颜色不同颜色的标识在电气设备工程中具有不同的含义。

例如，红色常常用于标识高压线路，黄色用于标识低压线路，绿色用于标识接地线路等。

在进行电线标识时，应该遵循国家标准的相关要求，确保标识的准确性和统一性。

5. 标识的防火要求根据安全要求，电线的标识应该具备一定的防火性能，以防止发生火灾事故。

标识应该选用阻燃材料制作，并且应该经过相关部门的测试和认证，确保符合国家标准的要求。

6. 标识的可读性要求电线标识的字体应该清晰可辨，大小适宜。

标识的信息应该能够迅速被工作人员理解和识别。

同时，标识的颜色应该与线缆的颜色形成鲜明对比，以提高可读性。

总结：电气设备工程中的电线标识规范要求是确保电力系统安全稳定运行的重要规范。

在电线的标识过程中，我们应该关注标识的类型、位置、内容、颜色、防火要求和可读性要求等方面，确保标识的准确性和可靠性。

电线电缆识别标志一般规定修订日期修订单号修订内容摘要页次版次修订审核批准2011/06/12 / 首次发行 4 A/0更多免费资料下载请进：好好学习社区批准：审核：编制：发放部门：□管理者代表□文控□业务部□采购部□工程部□工模部□生产部□品管部□仓库□行政部电线电缆识别标志一般规定1 适用范围本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。

2 目的本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。

3 定义3.1 电缆识别标志用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。

3.2 绝缘线芯识别标志用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。

3.3 标准颜色为识别标志所规定采用的颜色，并用颜色色版表示。

3.4 颜色色序多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。

4 一般要求4.1 颜色识别4.1.1 颜色要求标志颜色应能确认符合或接近GB 6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。

4.1.2 清晰度标志颜色应易于识别或易于辨认。

4.1.3 耐擦性标志应耐擦，擦试后的颜色应基本保持不变。

4.2 数字识别4.2.1 颜色要求载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。

载体颜色与标志颜色应明显不同，且应能确认符合或接近GB 6995.2—86规定的某一种颜色。

4.2.2 清晰度数字标志应清晰，字迹清楚。

4.2.3 耐擦性数字标志应耐擦，擦试后的标志应仍保持不变。

4.3 压印标志4.3.1 型式压印标志应采用凸印或凹印型式，直接压印在载体上。

4.3.2 清晰度压印标志的字迹应清晰或易于辨认。

4.4 标志线或标志带4.4.1 标志线用于识别电线电缆产地的标志线，应按有关规定申请注册，其颜色可为单一颜色，也可为组合颜色。

线缆标签标准
线缆标签标准主要规定了在制作线缆标签时需要遵循的一些规范和要求。

以下是线缆标签标准中规定的一些要点：
标识内容：线缆标签应该清晰地标识出线缆的名称、规格、长度、颜色、使用位置等信息，以便快速识别和区分不同的线缆。

标识位置：线缆标签应该贴在易于观察的位置，例如线缆的起点、终点、转角处、交叉处等，以便在维护和检修时能够方便地查看。

标识方式：线缆标签应该采用防水、耐高温、耐腐蚀的材质制作，以确保在复杂的环境条件下能够持久保存。

同时，标签应该采用清晰的字体和易于阅读的色彩，以便快速读取和理解。

标识规格：根据线缆的不同类型和应用场景，线缆标签的规格也应该有所不同。

一般来说，线缆标签的长度应该根据线缆的长度而定，而宽度则应该根据线缆的直径而定。

标识管理：对于一些特殊的线缆，如电力线缆、通信线缆等，还需要按照相关的管理规定进行标识，例如标注电压等级、信号类型等。

总之，线缆标签标准是为了保障线缆的安全、可靠、易于识别和维护而制定的规范和要求。

在实际制作和使用中，需要根据具体情况进行灵活处理，以满足实际需求。

电线电缆印字内容和要求一、适用范围用于公司所有电线电缆产品的绝缘分色及成品喷码印字（包含印字轮），作为操作工和检验员的操作和检验依据。

二、具体内容1、电力电缆适用于1～35kV的所有铜芯及铝芯电力电缆，如V（L）V、YJ（L）V、V（L）V22、YJ（L）V22、V（L）V23、YJ（L）V23、V（L）V32、YJ（L）V32、YJ（L）Y等。

1.1、绝缘识别如下电力电缆颜色识别：电力电缆数字识别：单芯：无优选颜色单芯：/两芯：红、蓝两芯：0、1三芯：黄、绿、红三芯：1、2、3四芯：黄、绿、红、蓝四芯：0、1、2、3五芯：黄、绿、红、蓝、黑五芯：0、1、2、3、4其中黄、绿、红和1、2、3用于主线芯，蓝和0用于中性线，黑和4用于地线。

1.2、护套喷码在电缆表面用压印方式或者颜色明显区别于护套颜色的油墨印制产品标识，一个完整的产品标志应包括产地标志（厂名或者商标）、功能标识（型号、电压、芯数和截面）和长度标识（米标，如果有的话）。

一个完整的电缆标识的末端到另一个完整的标识始端之间的距离不大于500mm 如YJV22，8.7/10kV,3×120mm2，印字内容为：安徽润佳电缆集团股份有限公司 YJV22-8.7/10kV 3×120 mm2 米标2、控制电缆适用于450/750V及以下所有控制电缆，如KVV，KYJV,KVVP,KYJVP1，KVV22，KYJV23，KVVP22等型号2.1、绝缘识别如下：颜色识别：两芯电缆：无优先选用色谱三芯电缆：黄/绿、浅蓝、棕或浅蓝、黑、棕四芯电缆：黄/绿、浅蓝、棕、黑或浅蓝、黑、棕、黑或棕五芯电缆：黄/绿、浅蓝、棕、黑、黑或棕；或者浅蓝、黑、棕、黑或棕、黑或棕除黄/绿线芯外，其他绝缘不得使用黄色或绿色，客户有要求除外。

对于黄/绿线芯，其中一种颜色应至少覆盖线芯表面的30％，且不大于70％，另一种颜色覆盖其余部分。

数字识别：采用阿拉伯数字从1开始，数字与绝缘颜色应有明显色差，推荐使用黑色绝缘印白字。

光缆敷设打标签要求
（1）线缆两端接好以后，缆线两端应贴有永久打印标签，应标明编号，标签书写应打印清晰、端正和正确。

标签应选用粘贴牢固，不易损坏的材料。

标签应能准确反映出端口与各类型设备的对应关系。

标签根据项目实际情况标注相关信息，一般需要标明项目站点（尤其是室外线缆）、线缆用途、线缆型号、起始端中止端、线缆编号等；如果是连接摄像机等有固定IP 的设备，还需标明IP 地址。

标签样式参考如图:
线缆标签样式
（2）敷设在室外线型较粗的光缆、电缆应挂标志牌作标记，机房、设备箱、用户端都需挂牌标识，人（手）井内应挂光、电缆标识牌，标牌的可参考以下样式制作，如下图：。

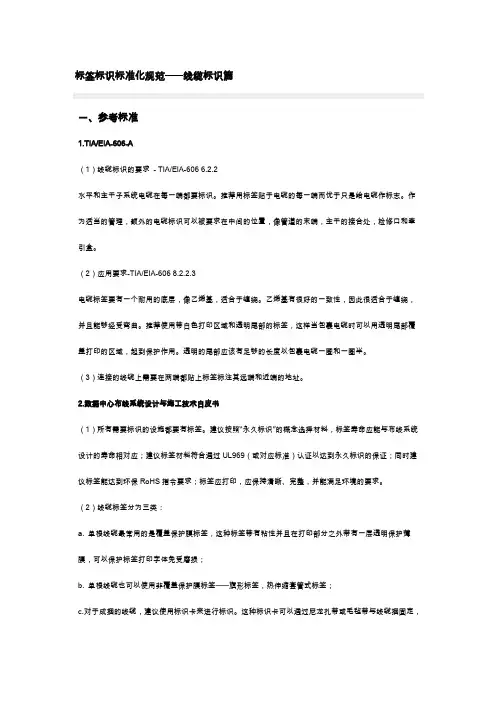

标签标识标准化规范——线缆标识篇一、参考标准1.TIA/EIA-606-A（1）线缆标识的要求- TIA/EIA-606 6.2.2水平和主干子系统电缆在每一端都要标识。

推荐用标签贴于电缆的每一端而优于只是给电缆作标志。

作为适当的管理，额外的电缆标识可以被要求在中间的位置，像管道的末端，主干的接合处，检修口和牵引盒。

（2）应用要求-TIA/EIA-606 8.2.2.3电缆标签要有一个耐用的底层，像乙烯基，适合于缠绕。

乙烯基有很好的一致性，因此很适合于缠绕，并且能够经受弯曲。

推荐使用带白色打印区域和透明尾部的标签，这样当包裹电缆时可以用透明尾部覆盖打印的区域，起到保护作用。

透明的尾部应该有足够的长度以包裹电缆一圈和一圈半。

（3）连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。

2.数据中心布线系统设计与施工技术白皮书（1）所有需要标识的设施都要有标签。

建议按照“永久标识”的概念选择材料，标签寿命应能与布线系统设计的寿命相对应；建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签能达到环保RoHS指令要求；标签应打印，应保持清晰、完整，并能满足环境的要求。

（2）线缆标签分为三类：a. 单根线缆最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损；b. 单根线缆也可以使用非覆盖保护膜标签——旗形标签，热伸缩套管式标签；c.对于成捆的线缆，建议使用标识卡来进行标识。

这种标识卡可以通过尼龙扎带或毛毡带与线缆捆固定，可以水平或者垂直放置。

二、规范要求1．材质：乙烯覆盖保护膜，聚丙烯（旗型标签），尼龙布（吊牌）。

2.背胶：丙烯酸基粘胶。

3.使用年限：8年以上。

4．所有材质必须通过UL969认证（美国保险商试验所）（产品包装必须有UL认证标志），拥有相应测试报告TDS数据技术表。

5.为保护网络维护员工的身体健康和环境保护的要求，所有材质必须符合环保RoHS指令要求（能够提供相关证明文件）。
