2011计算机辅助设计autocad测试试卷A

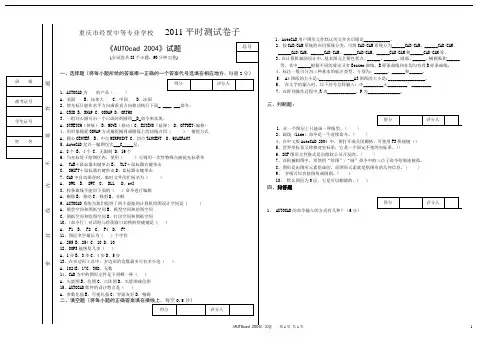

《AUTOcad 2004》试题 第1页 共1页 1密封线内不要答题重庆市经贸中等专业学校 2011平时测试卷子 1、AutoCAD 用户图形文件默认的文件名后缀是____________。

2、按CAD/CAM 系统的应用领域分类，可将CAD/CAM 系统分为______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 和______CAD/CAM 等。

3、在计算机辅助设计中，基本图元主要包括点、______、______、圆弧、______、椭圆弧和______等，其中______根据不同的算法又有Bezier 曲线、B 样条曲线和非均匀有理B 样条曲线。

4、标注一般可分为三种基本的标注类型，分别为：______、______和______。

5、 A4图纸的大小是:________________A3图纸的大小是:_________________。

6、 在文字的输入时，以下符号怎样输入：Φ_________±_________°_________ 7、在阵列操作过程中,R 为_____________，P 为_______________。

三、判断题： 1、在一个图层上只能画一种线型。

( ) 2、画线（Line ）命令是一个连续命令。

( ) 4、在中文版AutoCAD 2004 中，要打开或关闭栅格，可使用F3快捷键（） 5、世界坐标系又称相对坐标系，它是一个固定不变的坐标系。

() 6、DXF 图形文件格式是由微软公司开发的。

( ) 7、在机械制图中，常使用“绘图”/“圆”命令中的三点子命令绘制连接弧。

8、图形是由图形元素组成的，而图形元素就是指图形的几何信息。

( ) 9、 多线可以直接倒角或倒圆。

（ ） 10、 默认图层为0层，它是可以删除的。

2011年4月高等教育自学考试福建省统一命题考试计算机辅助设计基础试卷（课程代码 01466）一、判断题(本大题共10小题，每小题1分，共10分)判断下列各题是否正确，正确的在该题后的“【】”内打“√”，错误的在该题后的“【】”内打“×”。

1．AutoCAD 2006尺寸标注中，坐标点标注沿一条简单的引线显示指定点的X或Y坐标，这些坐标也称为坐标标注。

【】2．AutoCAD 2006中提供了形状和位置公差标注功能，其组成要素是：形状和位置公差标注框、形状和位置公差符号、公差值、基准符号、材料条件等。

【】3．AutoCAD 2006“字体”中的“高度”项定义字体的高度，直接输入一个高度值就可以了。

要注意的是，一旦选定一个高度，则“文字样式”对话框创建的所有文本都将不具有这个高度值。

【】4．AutoCAD 2006中，当前文件中的快定义有两种方式，分别是命令行和对话框。

【】5．AutoCAD 2006中，启动绘制直线命令，系统提示：指定下一点[闭合(C)／放弃(U)]；在此提示下，用户可以继续输入直线的中点来绘制直线，或选择其他两个项目。

【】6．AutoCAD 2006中，构造线是一种有始点和终点的有长度的直线。

【】7．AutoCAD 2006中，射线是有若干个起点并延伸到无穷远的直线。

【】8．AutoCAD 2006中，绘制多线的命令行是：MLINE。

【】9．AutoCAD 2006中，绘制圆弧的命令行是：ARC。

【】10．AutoCAD 2006中，绘制圆弧时，若输入圆弧圆心角为正值，则从起点到终点按逆时针方向绘弧，若为负值，则按顺时针方向绘弧。

【】二,单项选择题(本大题共30小题，每小题2分，共60分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均不得分。

11．用户如果要绘制与某一直线成一定角度的构造线，则输入【】A．“R” B．“P” C．“T” D．“Q”12．AutoCAD 2005通过TRACE命令绘制带【】A．一定长度的直线 B．一定宽度的直线C．不定长度的直线 D．不定宽度的直线13．AutoCAD 2006中，确定矩形的倒角尺寸，在提示行中输入“C”，或在快捷菜单中选择“倒角”项，可以设置倒角的【】A．角度 B．宽度C．高度 D．长度14．根据圆上的三点绘制圆，在提示行中输入“3P”或在快捷菜单中选择“三点”项，根据提示确定3个点，将通过这3个点绘制圆。

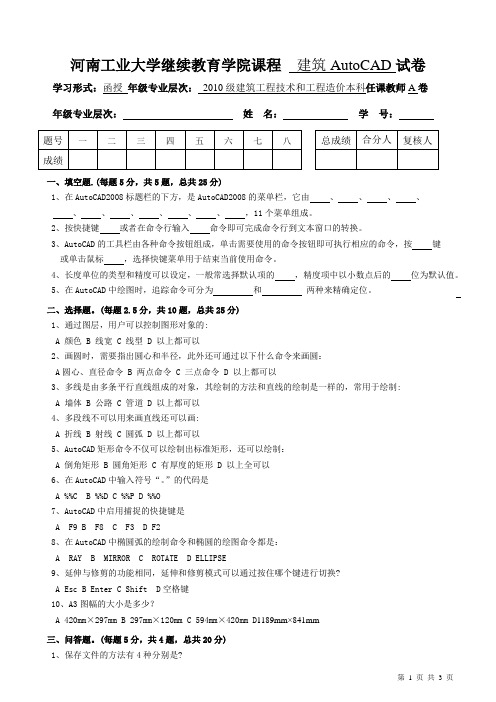

河南工业大学继续教育学院课程建筑AutoCAD试卷学习形式：函授年级专业层次：2010级建筑工程技术和工程造价本科任课教师A卷年级专业层次：姓名：学号：一、填空题.(每题5分，共5题，总共25分)1、在AutoCAD2008标题栏的下方，是AutoCAD2008的菜单栏，它由、、、、、、、、、、，11个菜单组成。

2、按快捷键或者在命令行输入命令即可完成命令行到文本窗口的转换。

3、AutoCAD的工具栏由各种命令按钮组成，单击需要使用的命令按钮即可执行相应的命令，按键或单击鼠标，选择快键菜单用于结束当前使用命令。

4、长度单位的类型和精度可以设定，一般常选择默认项的，精度项中以小数点后的位为默认值。

5、在AutoCAD中绘图时，追踪命令可分为和两种来精确定位。

二、选择题。

(每题2.5分，共10题，总共25分)1、通过图层，用户可以控制图形对象的:A 颜色B 线宽C 线型D 以上都可以2、画圆时，需要指出圆心和半径，此外还可通过以下什么命令来画圆：A圆心、直径命令 B 两点命令 C 三点命令 D 以上都可以3、多线是由多条平行直线组成的对象，其绘制的方法和直线的绘制是一样的，常用于绘制:A 墙体B 公路C 管道D 以上都可以4、多段线不可以用来画直线还可以画:A 折线B 射线C 圆弧D 以上都可以5、AutoCAD矩形命令不仅可以绘制出标准矩形，还可以绘制：A 倒角矩形B 圆角矩形C 有厚度的矩形D 以上全可以6、在AutoCAD中输入符号“。

”的代码是A %%CB %%DC %%PD %%O7、AutoCAD中启用捕捉的快捷键是A F9B F8C F3D F28、在AutoCAD中椭圆弧的绘制命令和椭圆的绘图命令都是：A RAYB MIRRORC ROTATED ELLIPSE9、延伸与修剪的功能相同，延伸和修剪模式可以通过按住哪个键进行切换?A EscB EnterC Shift D空格键10、A3图幅的大小是多少？A 420mm×297mmB 297mm×120mmC 594mm×420mm D1189mm×841mm三、问答题。

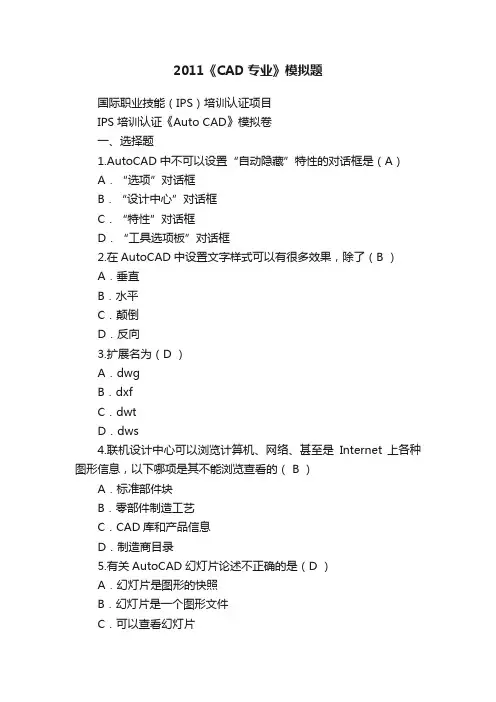

2011《CAD专业》模拟题国际职业技能（IPS）培训认证项目IPS培训认证《Auto CAD》模拟卷一、选择题1.AutoCAD中不可以设置“自动隐藏”特性的对话框是（A）A．“选项”对话框B．“设计中心”对话框C．“特性”对话框D．“工具选项板”对话框2.在AutoCAD中设置文字样式可以有很多效果，除了（B ）A．垂直B．水平C．颠倒D．反向3.扩展名为（D ）A．dwgB．dxfC．dwtD．dws4.联机设计中心可以浏览计算机、网络、甚至是Internet 上各种图形信息，以下哪项是其不能浏览查看的（ B ）A．标准部件块B．零部件制造工艺C．CAD库和产品信息D．制造商目录5.有关AutoCAD幻灯片论述不正确的是（D ）A．幻灯片是图形的快照B．幻灯片是一个图形文件C．可以查看幻灯片D．可以在对话框中创建图像控件菜单6.在一个图形文件中布局的个数（ B ）A．只能1个B．必须等于模型空间个数C．不超过5个D．根据用户需求设定7.一条直线通过两点（0，0，0）和（1，1，0），另外一条直线通过两点（1，1，1）和（1，0，0），两条直线间的最短距离是（C ）A．0.6124B．0.5774C．0.6014D．0.56248.AutoLISP基于简单易学而又功能强大的LISP编程语言，它是一种（ C ）A．自然语言B．需要编译的计算机语言C．表处理语言D．面向对象的编程语言9.应用对象编组进行构造选择集时（D）A．组内的对象必须多于一个B．必须填写组说明C．如果编组为可选择，则选择该编组中的一个对象将会选择整个编组D．分解编组将删除组内对象10.在图形文件的一个布局中，视口的个数（ D ）A．只能1个B．不超过4个C．不超过5个D．根据用户需求设定11.下列哪个项目不能用块属性管理器进行修改（D）A．属性的可见性B．属性文字如何显示C．属性所在的图层和属性行的颜色、宽度及类型D．属性的个数12.“清除屏幕”会隐藏窗口中除绘图区域、菜单栏和命令行以外的任何内容，在当前用户界面和清除屏幕之间切换的方法是（A）A．按 CTRL+0（零）组合键B．激活“视图”|“清除屏幕”选项C．按 CTRL+2组合键D．F5功能键13.使用极轴追踪绘图模式时，必须指定（ A ）A．增量角B．附加角C．基点D．长度14.可以在布局中指定打印区域相对于图纸左下角的偏移量以调整打印区域相对图纸的位置（ B ）A．偏移量必须是正B．偏移量可以是正值也可以是负值C．必须设定偏移量D．偏移量单位是毫米15.创建对象编组和定义块的不同在于（ C ）A．是否定义名称B．是否选择包含对象C．是否有基点D．是否有说明16.Autodesk公司推出AutoCAD 1.0版本的时间是（ B ）A．1977B．1982C．1988D．199717.命名打印样式表使用直接指定给对象和图层的打印样式，可以使图形中的每个对象以不同颜色打印，其扩展名为（B）考生答题不得超过此密封线国际职业技能（IPS）培训认证项目A．bp3B．stbC．ctbD．pcp18.从选择的选择集中去除对象，可以按住以下哪个键进行去除对象选择（ B ）A．EscB．ShiftC．CtrlD．Alt19.用旋转命令“rotate”旋转对象时（ B ）A．必须指定旋转角度B．必须指定旋转基点C．必须使用参考方式D．可以在三维空间旋转对象20.应用圆角命令“offset”对一条多段线进行圆角操作是（ B ）A．可以一次指定不同圆角半径B．如果一条弧线段隔开两条相交的直线段，将删除该弧线段而替代指定半径的圆角C．必须分别指定每个相交处D．圆角半径可以任意指定21.在审阅草图时不需要精确的比例（ C ）A．随意指定打印比例B．用1：1打印C．使用“按图纸空间缩放”选项打印D．系统自定义打印比例22.在AutoCAD中应用文字查找和替换功能，确定查找范围不能包括（ C ）A．文字对象B．块属性值C．图形文件名称D．超链接23.AutoCAD VBA和VB(Visual Basic) 的主要区别在于（ B ）A．VB是Microsoft开发的B．VBA与AutoCAD在同一操作空间运行C．VBA运行速度更快D．VB是可视化编程环境24.在对三维实体进行圆角操作时，如果希望同时选择一组相切的边进行圆角，应该选择以下哪个选项（B）A．半径(R)B．链(C)C．多段线(P)D．修剪(T)25.应用延伸命令“extend”进行对象延伸时（B ）A．必须在二维空间中延伸B．可以在三维空间中延伸C．可以延伸封闭线框D．可以延伸文字对象26.在AutoCAD中默认存在的命名图层过滤器不包括（ C ）A．显示所有图层B．显示所有使用图层C．显示所有打印图层D．显示所有依赖于外部参照的图层27.作为绘制圆弧的选项，“S，C，E”的含义是（ B ）A．起点、圆心、端点B．第2点、继续，延伸C．第2点、圆心、终点D．起点、继续、终点28.为了切换打开和关闭正交模式，可以按功能键（ A ）A．F8B．F3C．F4D．F229.定义文字样式时，符合国标“GB”要求的大字体是（A）A．gbcbig.shxB．chineset.shxC．txt.shxD．bigfont.shx30.不是环形阵列定义阵列对象数目和分布方法的是（ C ）A．项目总数和填充角度B．项目总数和项目间的角度C．项目总数和基点位置D．填充角度和项目间的角度31.用干涉命令“interfere”可以创建实体的公共部分，如果希望同时检查多个实体，最好（A）A．把所有实体对象选成单个选择集B．把所有实体对象选成两个选择集C．逐个选择每个实体对象D．两两选择实体对象32.拉伸命令“stretch”拉伸对象时，不能（ A ）A．把圆拉伸为椭圆B．把正方形拉伸成长方形C．移动对象特殊点D．整体移动对象33.圆环是填充环或实体填充圆，即带有宽度的闭合多段线，用圆环命令“donut”创建圆环对象时（ A ）A．必须指定圆环圆心B．圆环内径必须大于0C．外径必须大于内径D．运行一次圆环命令只能创建一个圆环对象34.AutoCAD 2004在网络方面有很多改进，以下哪个不是（C ）A．许可证借用B．许可证超时C．网络会议D．网络展开35.在AutoCAD中用椭圆命令“ellipse”确定以下参数不能创建椭圆对象的是（C）A．中心点、一个轴端点和另一半轴长度B．中心点、一个轴端点和旋转角度C．中心点、一个轴端点和离心率D．等轴测圆心和其半径二、多项选择题1．Web图形格式(dwf)文件中控制显示的功能为（AB ）A．打开和关闭图层B．激活命名视图C．冻结和解冻图层D．锁定和解锁图层2．在AutoCAD中可以通过以下方法改变一个系统变量的值（ACD ）A．在命令行输入系统变量名，然后键入新的值B．右击，从快捷菜单中选择系统变量，然后键入新的值C．在某些对话框中改变复选框的状态D．在下拉菜单中，选择“工具”|“查询”|“设置变量”进行变量设置3．透视图和平行投影之间的差别是（ABD ）A．透视图取决于相机和目标点之间的距离B．透视图中不能进行平移和缩放视图操作C．平行投影不能进行平移和缩放视图操作D．实际平行线在平行投影中还保持平行，而在透射图中可能不再平行4．线框模型描绘三维对象的骨架，其包括以下模型信息（AB ）A．点B．线C．面D．体A．5．可以缩放视图的显示范围而有不改变图形中对象实际大小的方法是（AB ）A．绘图区域右击选“缩放”选项实时缩放B．缩放命令“zoom”C．缩放命令“sCAle”D．缩放AutoCAD文件窗口6．选用路径创建拉伸实体时，对路径对象有很多限制，包括（AB ）A．路径不能与轮廓共面B．路径不能具有太高的曲率区域C．路径的一个端点必须在轮廓平面上D．路径的一个端点处必须与轮廓所在的平面垂直7．使用“revolve”命令创建旋转实体时，定义旋转轴的方法包括（ABCD ）A．X轴或A轴B．直线C．多段线D．两个指定的点8．在AutoCAD中可应用面域/质量特性命令“mAssprop”进行查询的对象包括（CD ）A．三维线框模型B．三维表明模型C．三维实体模型D．面域9．在AutoCAD中激活帮助系统的方法有（ABCD ）A．按F1键B．在命令行中输入“？”然后Enter键C．在命令行中输入“help”然后Enter键D．对话框中单击“帮助”按钮10．为了创建一个封闭的多段线线框，可以用以下方法（ABD ）A．用多段线命令“pline”直接绘制B．用多段线编辑命令“pedit”把已经存在的线框转换为多段线C．把一个面域分解成多段线线框D．用边界命令“boundrA”创建多段线线框11．在布局空间中创建的对象（AC ）A．仅在布局空间显示B．仅在模型空间显示C．当从布局访问模型空间时，可创建模型空间对象D．不能创建对象三、判断题1．AutoCAD可以进行三维实体造型。

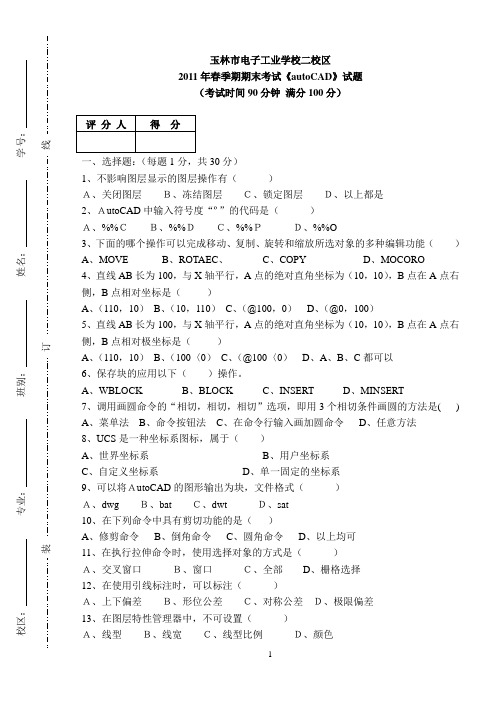

2011年春季期期末考试《autoCAD》试题（考试时间90分钟满分100分）一、选择题：（每题1分，共30分）1、不影响图层显示的图层操作有（）Ａ、关闭图层Ｂ、冻结图层Ｃ、锁定图层Ｄ、以上都是2、ＡutoCAD中输入符号度“º”的代码是（）Ａ、%%ＣＢ、%%ＤＣ、%%ＰＤ、%%O3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、C、COPYD、MOCORO4、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对坐标是（）A、（110，10）B、（10，110）C、（@100，0）D、（@0，100）5、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对极坐标是（）A、（110，10）B、（100〈0）C、（@100〈0）D、A、B、C都可以6、保存块的应用以下（）操作。

A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、调用画圆命令的“相切，相切，相切”选项，即用3个相切条件画圆的方法是( )A、菜单法B、命令按钮法C、在命令行输入画加圆命令D、任意方法8、UCS是一种坐标系图标，属于（）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、可以将ＡutoCAD的图形输出为块，文件格式（）Ａ、dwgＢ、batＣ、dwtＤ、sat10、在下列命令中具有剪切功能的是（）A、修剪命令B、倒角命令C、圆角命令D、以上均可11、在执行拉伸命令时，使用选择对象的方式是（）Ａ、交叉窗口Ｂ、窗口Ｃ、全部D、栅格选择12、在使用引线标注时，可以标注（）Ａ、上下偏差Ｂ、形位公差Ｃ、对称公差Ｄ、极限偏差13、在图层特性管理器中，不可设置（）Ａ、线型Ｂ、线宽Ｃ、线型比例Ｄ、颜色14、要在一行文字中采用不同的高度，使用的文字命令是（）Ａ、文字Ｂ、多行文字Ｃ、动态文字Ｄ、隐藏文字15、定义块时，不是必须操作的项是（）Ａ、名称Ｂ、基点Ｃ、对象Ｄ、描述16、设置AUTOCAD图形边界的命令是。

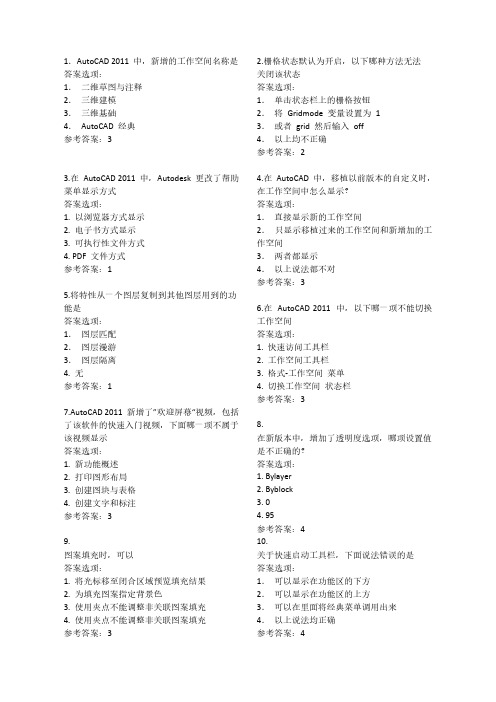

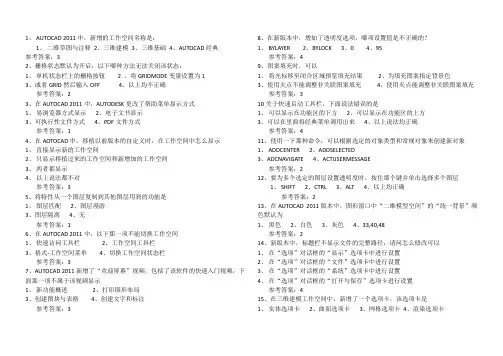

1、AUTOCAD 2011中，新增的工作空间名称是：1、二维草图与注释2、三维建模3、三维基础4、AUTOCAD经典参考答案：32、栅格状态默认为开启，以下哪种方法无法关闭该状态：1、单机状态栏上的栅格按钮 2 、将GRIDMODE变量设置为13、或者GRID然后输入OFF4、以上均不正确参考答案：23、在AUTOCAD 2011中，AUTODESK更改了帮助菜单显示方式1、易浏览器方式显示2、电子文书显示3、可执行性文件方式4、PDF文件方式参考答案：14、在AOTOCAD中，移植以前版本的自定义时，在工作空间中怎么显示1、直接显示新的工作空间2、只显示移植过来的工作空间和新增加的工作空间3、两者都显示4、以上说法都不对参考答案：35、将特性从一个图层复制到其他图层用到的功能是1、图层匹配2、图层漫游3、图层隔离4、无参考答案：16、在AUTOCAD 2011中，以下那一项不能切换工作空间1、快速访问工具栏2、工作空间工具栏3、格式-工作空间菜单4、切换工作空间状态栏参考答案：37、AUTOCAD 2011新增了“欢迎屏幕”视频，包括了该软件的快速入门视频，下面那一项不属于该视频显示1、新功能概述2、打印图形布局3、创建图块与表格4、创建文字和标注参考答案：3 8、在新版本中，增加了透明度选项，哪项设置值是不正确的？1、BYLAYER2、BYLOCK3、04、95参考答案：49、图案填充时，可以1、将光标移至闭合区域预览填充结果2、为填充图案指定背景色3、使用夹点不能调整非关联图案填充4、使用夹点能调整非关联图案填充参考答案：310关于快速启动工具栏，下面说法错误的是1、可以显示在功能区的下方2、可以显示在功能区的上方3、可以在里面将经典菜单调用出来4、以上说法均正确参考答案：411、使用一下那种命令，可以根据选定的对象类型和常规对象来创建新对象1、ADDCENTER2、ADDSELECTED3、ADCNAVIGATE4、ACTUSERMESSAGE参考答案：212、要为多个选定的图层设置透明度时，按住那个键并单击选择多个图层1、SHIFT2、CTRL3、ALT4、以上均正确参考答案：213、在AUTOCAD 2011版本中，图形窗口中“二维模型空间”的“统一背景”颜色默认为1、黑色2、白色3、灰色4、33,40,48参考答案：214、新版本中，标题栏不显示文件的完整路径，请问怎么修改可以1、在“选项”对话框的“显示”选项卡中进行设置2、在“选项”对话框的“文件”选项卡中进行设置3、在“选项”对话框的“系统”选项卡中进行设置4、在“选项”对话框的“打开与保存”选项卡进行设置参考答案：415、在三维建模工作空间中，新增了一个选项卡，该选项卡是1、实体选项卡2、曲面选项卡3、网格选项卡4、渲染选项卡参考答案：217创建新图形“使用样板”时，符合中国技术制图标准的样板名代号是：1、GB2、DIN3、ANSI4、JIS参考答案：118.将图和已标注的尺寸同时放大2倍，其结果是：1、尺寸值是原尺寸的2倍2、尺寸值不变，字高是原尺寸的2倍3、尺寸箭头是原尺寸的2倍4、原尺寸不变参考答案：119.用夹点（GRIPS）进行编辑是，要先选择作为基点的夹点，这个被选定的夹点称为基夹点，并且保持选定夹点之间的几何图形完好如初，在选定其它夹点时需要按什么键？1、F22、SHIFT3、F64、CTRL参考答案：220．夹点编辑的五种编辑方式是：移动、旋转、比例缩放、拉伸和（）？1、镜像2、阵列3、复制4、偏离参考答案：1若刚绘制了一个多线段对象，想撤销该图形的绘制，下面那个操作是错误的？1、点击CTRL+Z 2、按ESC键3、通过输入命令U 4、在命令行输入UNDO参考答案：222.在一次命令执行过程中，可以重复进行同样对象绘制的命令是？1、ELLIPSE椭圆2、POLYGON正多边形3、DONUT圆形4、SPLINE样条曲线参考答案：323.绘制圆环时，若将内径指定为0，则会？1、绘制一个线宽为0的圆2、绘制一个实心圆3、提示重新输入数值4、提示错误，退出该命令参考答案：225.对一个对象圆角之后，有时候发现对象被修剪，有时候发现对象没有被修剪，究其原因是？1、修建之后应当选择“删除”2、倒角选项里有T，可以控制对象是否被修剪3、应该先进行倒角再修剪4、用户的误操作参考答案：226.在进行编辑的时候，首先删掉了一个圆形，然后删掉了一个矩形。

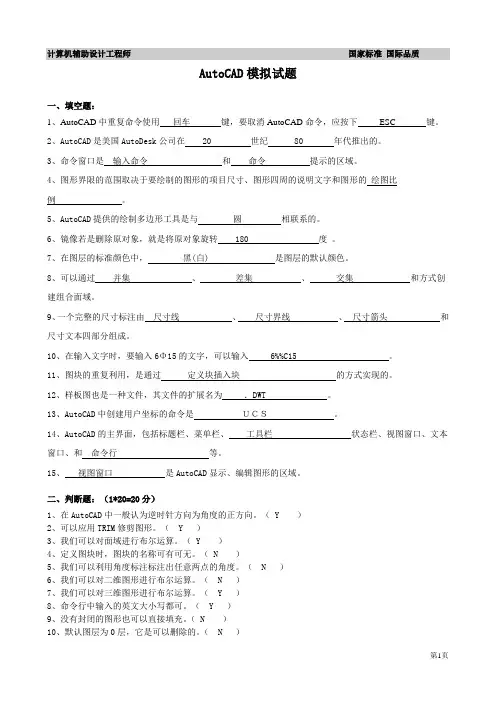

计算机辅助设计工程师国家标准国际品质AutoCAD模拟试题一、填空题：1、AutoCAD中重复命令使用回车键，要取消AutoCAD命令，应按下ESC 键。

2、AutoCAD是美国AutoDesk公司在 20 世纪 80 年代推出的。

3、命令窗口是输入命令和命令提示的区域。

4、图形界限的范围取决于要绘制的图形的项目尺寸、图形四周的说明文字和图形的绘图比例。

5、AutoCAD提供的绘制多边形工具是与圆相联系的。

6、镜像若是删除原对象，就是将原对象旋转 180 度。

7、在图层的标准颜色中，黑(白) 是图层的默认颜色。

8、可以通过并集、差集、交集和方式创建组合面域。

9、一个完整的尺寸标注由尺寸线、尺寸界线、尺寸箭头和尺寸文本四部分组成。

10、在输入文字时，要输入6Φ15的文字，可以输入 6%%C15 。

11、图块的重复利用，是通过定义块插入块的方式实现的。

12、样板图也是一种文件，其文件的扩展名为．DWT 。

13、AutoCAD中创建用户坐标的命令是ＵＣＳ。

14、AutoCAD的主界面，包括标题栏、菜单栏、工具栏状态栏、视图窗口、文本窗口、和命令行等。

15、视图窗口是AutoCAD显示、编辑图形的区域。

二、判断题：（1*20=20分）1、在AutoCAD中一般认为逆时针方向为角度的正方向。

（ Y ）2、可以应用TRIM修剪图形。

（ Y ）3、我们可以对面域进行布尔运算。

（ Y ）4、定义图块时，图块的名称可有可无。

（ N ）5、我们可以利用角度标注标注出任意两点的角度。

（ N ）6、我们可以对二维图形进行布尔运算。

（ N ）7、我们可以对三维图形进行布尔运算。

（ Y ）8、命令行中输入的英文大小写都可。

（ Y ）9、没有封闭的图形也可以直接填充。

（ N ）10、默认图层为0层，它是可以删除的。

（ N ）11、单独的一根线也可以通过修剪来删除。

（ N ）12、正交功能打开时就只能画水平或垂直的线段。

（ Y ）13、所有图层均可加锁，也可以关闭所有图层。
