太阳能电池组件及方阵的设计方法案例图文说明上面已经说过，太阳能电池组件的设计就是满足负载年平均每日用电量的需求。
所以，设计和计算太阳能电池组件大小的基本方法就是用负载平均每天所需要的用电量（单位：安时或瓦时）为基本数据，以当地太阳能辐射资源参数如峰值日照时数、年辐射总量等数据为参照，并结合一些相关因素数据或系数综合计算而得出的。
在设计和计算太阳能电池组件或组件方阵时，一般有两种方法。
一种方法是根据上述各种数据直接计算出太阳能电池组件或方阵的功率，根据计算结果选配或定制相应功率的电池组件，进而得到电池组件的外形尺寸和安装尺寸等。
这种方法一般适用于中小型光伏发电系统的设计。
另一种方法是先选定尺寸符合要求的电池组件，根据该组件峰值功率、峰值工作电流和日发电量等数据，结合上述数据进行设计计算，在计算中确定电池组件的串、并联数及总功率。
这种方法适用于中大型光伏发电系统的设计。
下面就以第二种方法为例介绍一个常用的太阳能电池组件的设计计算公式和方法，其他计算公式和方法将在下一节中分别介绍。
1．基本计算方注计算太阳能电池组件的基本方法是用负载平均每天所消耗的电量(Ah)除以选定的电池组件在一天中的平均发电量(Ah)，就算出了整个系统需要并联的太阳能电池组件数。
这些组件的并联输出电流就是系统负载所需要的电流。
具体公式为：负载用电10A,负载工作8小时。
（220V ））组件日平均发电量（）负载日平均用电量（电池组件并联数Ah Ah =其中, 组件日平均发电量=组件峰值工作电流(A)×峰值日照时数(h)。
假设告知负载日耗电（KWh ），如何计算负载日平均用电量（Ah ）。
再将系统的工作电压除以太阳能电池组件的峰值工作电压，就可以算出太阳能电池组件的串联数量。
这些电池组件串联后就可以产生系统负载所需要的工作电压或蓄电池组的充电电压。
具体公式为：组件峰值工作电压系数）系统工作电压（电池组件串联数 1.43V ⨯=系数1.43是太阳能电池组件峰值工作电压与系统工作电压的比值。
太阳能光伏发电设计方案一、引言近年来，传统能源的紧缺以及环境污染问题日益凸显，太阳能光伏发电作为一种清洁可再生的能源形式，受到了广泛的关注和应用。
本文旨在提出一个太阳能光伏发电的设计方案，以满足日常用电需求，同时探讨与传统电力系统的联网方式，实现可持续发展的目标。
二、系统概述本设计方案主要由太阳能光伏电池组、逆变器、蓄电池组以及配套的监控系统组成。
太阳能光伏电池组将太阳能转化为直流电能，并通过逆变器将其转化为交流电能，供应给家庭、企事业单位。
同时，蓄电池组用于储存多余的电能，以备不时之需。
监控系统能够实时监测太阳能光伏发电系统的运行状态，并提供故障报警功能。
三、太阳能光伏电池组设计1. 太阳能电池板选择选择高效、耐用的太阳能电池板是太阳能光伏发电系统设计的基础。
目前市场上常见的太阳能电池板主要有单晶硅、多晶硅和非晶硅等材料。
根据实际需求和预算考虑，选取适当的太阳能电池板。
2. 并联与串联连接为了提高太阳能光伏发电系统的输出电压和电流，可以采用并联与串联连接方式。
通过合理的连接方式，确保系统最大化地利用太阳能资源，同时满足用电需求。
四、逆变器设计1. 逆变器的选择逆变器是将直流电能转化为交流电能的核心设备。
在选择逆变器时，需要考虑其转换效率、输出电压稳定性、负载能力等因素。
2. 逆变器的安装与布置逆变器的安装位置应选择在通风良好、阴凉、干燥的地方，以确保其正常运行和散热。
同时，在布置时要注意与其他设备的间隔，保持空气畅通，防止故障和损坏的发生。
五、蓄电池组设计1. 蓄电池的选择蓄电池是太阳能光伏发电系统的能量储存部分，其选择应考虑电压、容量、寿命以及充放电效率等方面的因素。
根据实际需要，选择适合的蓄电池类型。
2. 蓄电池的安装与管理蓄电池的安装应遵循安全规范，确保其固定牢固，避免因振动而损坏设备。
同时，定期进行蓄电池的充电与放电管理，有效延长蓄电池的使用寿命。
六、系统联网与监控1. 与电力系统的联网方式太阳能光伏发电系统可以选择与传统电力系统进行并网供电，即将太阳能光伏发电系统的电能与电网相连接。

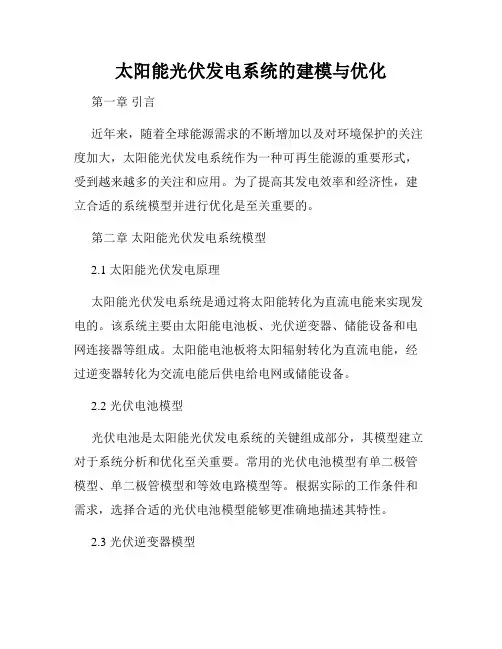

太阳能光伏发电系统的建模与优化第一章引言近年来，随着全球能源需求的不断增加以及对环境保护的关注度加大，太阳能光伏发电系统作为一种可再生能源的重要形式，受到越来越多的关注和应用。
为了提高其发电效率和经济性，建立合适的系统模型并进行优化是至关重要的。
第二章太阳能光伏发电系统模型2.1 太阳能光伏发电原理太阳能光伏发电系统是通过将太阳能转化为直流电能来实现发电的。
该系统主要由太阳能电池板、光伏逆变器、储能设备和电网连接器等组成。
太阳能电池板将太阳辐射转化为直流电能，经过逆变器转化为交流电能后供电给电网或储能设备。
2.2 光伏电池模型光伏电池是太阳能光伏发电系统的关键组成部分，其模型建立对于系统分析和优化至关重要。
常用的光伏电池模型有单二极管模型、单二极管模型和等效电路模型等。
根据实际的工作条件和需求，选择合适的光伏电池模型能够更准确地描述其特性。
2.3 光伏逆变器模型光伏逆变器是将光伏电池输出的直流电能转化为交流电能输入到电网或其他电气设备中的重要设备。
其性能参数主要包括输出功率、转化效率以及电压、电流等。
根据实际需求，采用合适的逆变器模型能够准确预测系统的性能和稳定性。
第三章太阳能光伏发电系统优化方法3.1 光伏电池阵列布局优化太阳能光伏电池阵列的布局对整个系统的发电效率具有重要影响。
通过合理规划电池板的排布方式、角度和倾斜度等参数，可以有效提高光伏电池的接收太阳辐射能量的能力，最大限度地提高发电效率。
3.2 电池板参数优化光伏电池板参数的优化是提高系统性能和经济性的关键。
通过对电池板的光电转换效率、端电压和电流特性等参数进行优化，可以提高系统的发电效率和稳定性，降低系统成本和能耗。
3.3 光伏逆变器控制优化光伏逆变器的控制优化能够最大限度地提高系统的发电效率和稳定性。
通过调整逆变器的输出功率、电压、电流等参数，使之与电网的负荷需求相匹配，同时对逆变器的工作模式进行优化，能够有效降低能量损耗和系统噪声。

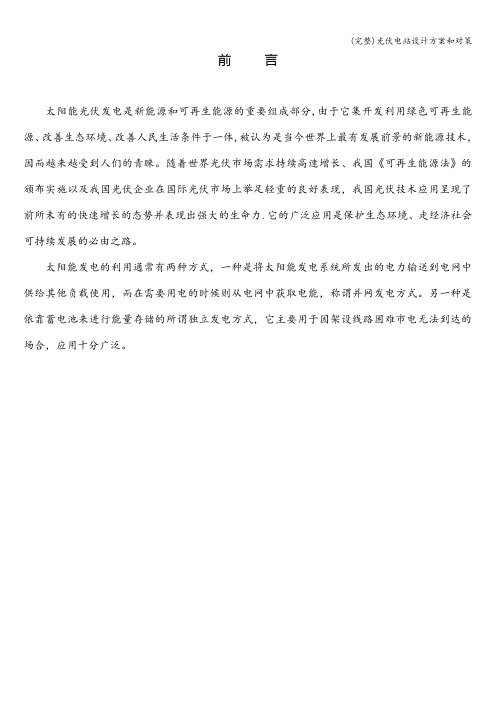

前言太阳能光伏发电是新能源和可再生能源的重要组成部分,由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体,被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。
随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力.它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。
太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。
另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1。
项目概况1.1项目背景及意义本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统,向工厂提供生产生活用电。
本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。
1。
2光伏发电系统的要求因本系统仅是一个参考项目，所以这里就只设计一个2。
88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5。
5小时。
2。
系统方案2。
1现场资源和环境条件江阴市位于北纬31°40’34”至31°57’36”,东经119°至120°34’30"。
气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。
年降水量1041。
6毫米，年平均气温15.2℃.具有气候温和、雨量充沛、四季分明等特点。
其中4月—10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃;最热月7月份，平均温度27。
6℃。
Nature Resources:2.2光伏系统方案的确定本项目采用独立型光伏系统方案。
光伏发电设计方案光伏发电设计方案，也被称为太阳能发电系统设计方案，是指为了利用太阳能发电而制定的系统设计方案。
它包括了组件选择、安装位置、接线方式等因素，旨在最大程度地利用太阳能资源，提高发电效率并降低成本。
在设计光伏发电系统时，首先需要确定系统的规模和发电容量。
这取决于需求、预算以及可用的空间。
接下来，选取适合的太阳能电池板是至关重要的。
有多种类型的太阳能电池板可供选择，如单晶硅、多晶硅和薄膜电池板。
每种类型的电池板具有不同的性能特点和价格。
接下来，在选择电池板的基础上，需确定它们在安装位置上的布局。
最常见的布局方式是平行布置，即将电池板连成一个电池组，并使其面向太阳。
这样可以确保太阳能充分照射到电池板上，最大程度地提高发电效率。
同时，还需要考虑电池板的安装位置。
优选的安装位置是朝南的屋顶或空地，以最大程度地接收太阳辐射。
在安装过程中，还需确保电池板之间有足够的间距，以避免彼此之间的阴影遮挡，影响整个系统的发电效率。
除了电池板的选择和安装位置，还需要考虑逆变器、电池储能系统以及电网连接等其他关键因素。
逆变器是光伏系统中一个重要的组件，它将直流电转换为交流电，以供家庭或企业使用。
电池储能系统可以帮助在夜间或低辐射时段继续供电，提高系统的可靠性。
最后，还必须考虑光伏系统的维护和监测。
定期检查和清理太阳能电池板，以确保其表面干净，最大限度地吸收太阳光，是确保系统正常运行的关键。
同时，使用监控系统可以实时监测发电量和系统运行状况，及时发现并解决潜在问题。
总的来说，光伏发电设计方案需要综合考虑多种因素，包括系统规模、电池板的选择和布局、逆变器和电池储能系统的选用，以及系统的维护和监测等。
通过合理的设计，光伏发电系统可以高效利用太阳能资源，为家庭和企业提供可持续、清洁的能源解决方案。

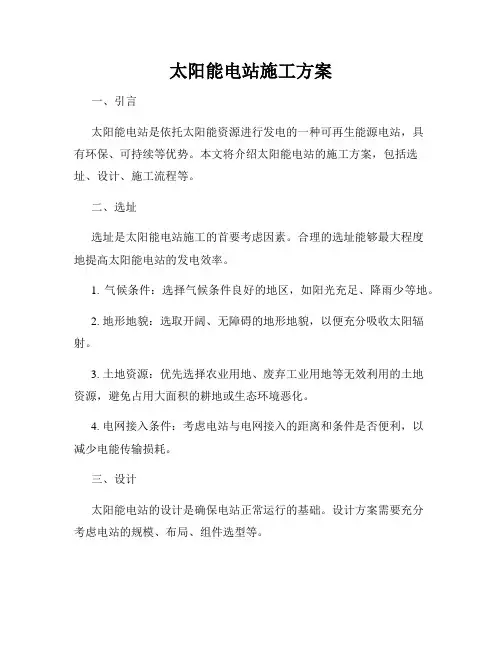

太阳能电站施工方案一、引言太阳能电站是依托太阳能资源进行发电的一种可再生能源电站，具有环保、可持续等优势。
本文将介绍太阳能电站的施工方案，包括选址、设计、施工流程等。
二、选址选址是太阳能电站施工的首要考虑因素。
合理的选址能够最大程度地提高太阳能电站的发电效率。
1. 气候条件：选择气候条件良好的地区，如阳光充足、降雨少等地。
2. 地形地貌：选取开阔、无障碍的地形地貌，以便充分吸收太阳辐射。
3. 土地资源：优先选择农业用地、废弃工业用地等无效利用的土地资源，避免占用大面积的耕地或生态环境恶化。
4. 电网接入条件：考虑电站与电网接入的距离和条件是否便利，以减少电能传输损耗。
三、设计太阳能电站的设计是确保电站正常运行的基础。
设计方案需要充分考虑电站的规模、布局、组件选型等。
1. 规模确定：根据项目需求和当地电力市场需求，确定电站的规模，并进行经济可行性分析。
2. 布局设计：电站布局应尽量避免阴影遮挡，确保太阳能电池板充分接受太阳辐射。
多采用大面积平坦地，以减少线路损耗。
3. 组件选型：选择高效、稳定的组件，如太阳能电池板、逆变器等，并根据资源条件选用适当的电站类型，如光伏电池发电、光热电站等。
四、设备采购与施工设备采购和施工是太阳能电站建设的关键步骤，需要合理安排、科学管理。
1. 设备采购：根据设计方案确定所需设备清单，采购可靠、高效的设备，并确保其符合相关标准和要求。
2. 施工准备：组织专业团队进行施工前的准备工作，包括现场清理、预埋电缆、基础施工等。
3. 光伏电池板安装：根据布局设计要求，在支架上正确安装太阳能电池板，确保其固定稳定、接触良好。
4. 逆变器安装：根据设计方案要求，安装逆变器以将直流电转换为交流电，确保输出电能的稳定性。
5. 电缆敷设：对电池板和逆变器之间的电缆进行敷设，确保线路安全可靠。
6. 设备调试与投运：对各设备进行调试与检验，并逐步投入运行，监测其发电效率和系统运行情况。
五、运维与管理太阳能电站的运维与管理是确保电站可持续运行的重要环节，需要定期进行检修与维护。

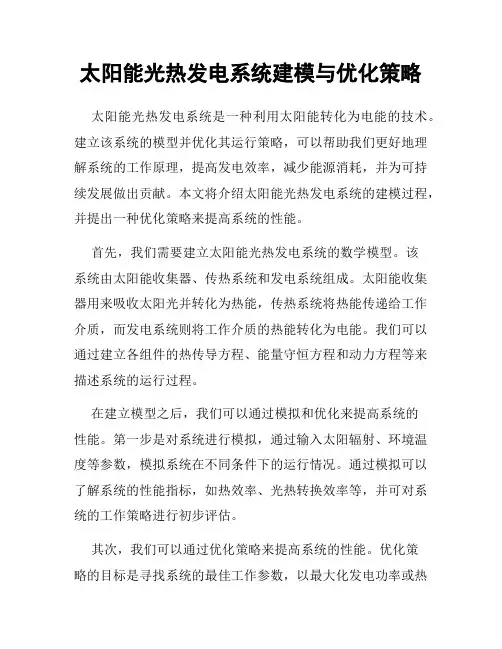

太阳能光热发电系统建模与优化策略太阳能光热发电系统是一种利用太阳能转化为电能的技术。
建立该系统的模型并优化其运行策略，可以帮助我们更好地理解系统的工作原理，提高发电效率，减少能源消耗，并为可持续发展做出贡献。
本文将介绍太阳能光热发电系统的建模过程，并提出一种优化策略来提高系统的性能。
首先，我们需要建立太阳能光热发电系统的数学模型。
该系统由太阳能收集器、传热系统和发电系统组成。
太阳能收集器用来吸收太阳光并转化为热能，传热系统将热能传递给工作介质，而发电系统则将工作介质的热能转化为电能。
我们可以通过建立各组件的热传导方程、能量守恒方程和动力方程等来描述系统的运行过程。
在建立模型之后，我们可以通过模拟和优化来提高系统的性能。
第一步是对系统进行模拟，通过输入太阳辐射、环境温度等参数，模拟系统在不同条件下的运行情况。
通过模拟可以了解系统的性能指标，如热效率、光热转换效率等，并可对系统的工作策略进行初步评估。
其次，我们可以通过优化策略来提高系统的性能。
优化策略的目标是寻找系统的最佳工作参数，以最大化发电功率或热效率。
一种常见的优化策略是使用遗传算法或粒子群算法等进化算法来搜索最佳解。
这些算法可以通过在参数空间中随机生成多个解，并通过迭代过程逐渐优化解，最终找到最佳解。
例如，我们可以使用遗传算法来寻找太阳能光热发电系统的最佳镜面角度。
该角度影响到太阳辐射的入射角度，进而影响到吸收太阳能的效率。
通过遗传算法，我们可以在一定范围内生成多个候选解，并根据各解的适应度评估其性能。
然后，我们可以根据适应度对解进行选择、交叉和变异等操作，逐渐优化解的性能。
最终，我们可以得到最佳的镜面角度，从而提高系统的光热转换效率。
除了镜面角度，我们还可以改变其他系统参数来优化系统性能。
例如，我们可以通过优化传热介质的流速、选择更优的散热方式、改变光热转换器的材料等来提高系统的性能。
通过不断优化参数，我们可以找到最佳的设备参数组合，从而提高系统的发电效率。

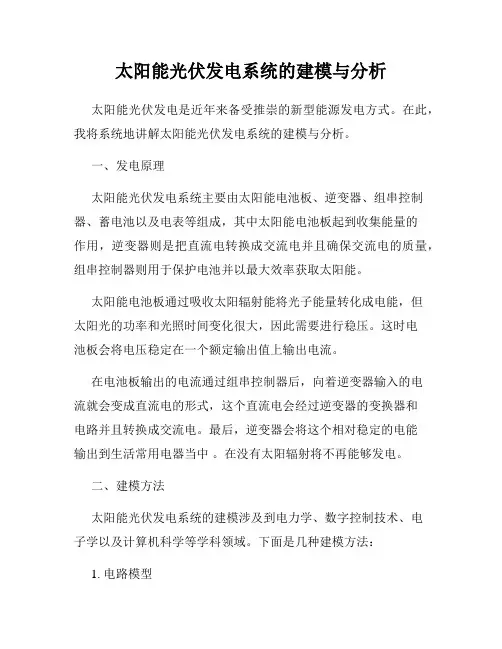

太阳能光伏发电系统的建模与分析太阳能光伏发电是近年来备受推崇的新型能源发电方式。
在此，我将系统地讲解太阳能光伏发电系统的建模与分析。
一、发电原理太阳能光伏发电系统主要由太阳能电池板、逆变器、组串控制器、蓄电池以及电表等组成，其中太阳能电池板起到收集能量的作用，逆变器则是把直流电转换成交流电并且确保交流电的质量，组串控制器则用于保护电池并以最大效率获取太阳能。
太阳能电池板通过吸收太阳辐射能将光子能量转化成电能，但太阳光的功率和光照时间变化很大，因此需要进行稳压。
这时电池板会将电压稳定在一个额定输出值上输出电流。
在电池板输出的电流通过组串控制器后，向着逆变器输入的电流就会变成直流电的形式，这个直流电会经过逆变器的变换器和电路并且转换成交流电。
最后，逆变器会将这个相对稳定的电能输出到生活常用电器当中。
在没有太阳辐射将不再能够发电。
二、建模方法太阳能光伏发电系统的建模涉及到电力学、数字控制技术、电子学以及计算机科学等学科领域。
下面是几种建模方法：1. 电路模型电路模型是太阳能光伏发电系统模型中最常见的一种建模方法。
通常而言，电路模型是把光伏电站中的各种组件进行简单的连接，从而构建出整个发电系统模型。
该模型可以运用Kirchhoff定律，通过算法进行电势和电流的分析和较准计算。
2. 直接构造法该方法是一种在现实世界中建立光伏发电系统的模型方法。
通过实际构造的方式将光伏电池板、逆变器、电缆、蓄电池等组件连接成一个完整的光伏发电系统，并进行数据采集，从而实现对该发电系统的建模分析。
3. 监测系统法该方法通过监测系统来对太阳能光伏发电系统进行建模分析。
即通过实时监测太阳辐射量、黑体温度、电池板转化效率以及逆变器转化效率，构造出理论的光伏发电系统，然后将其与真实光伏发电系统进行比对，最终得出一组适合该地区光伏发电效果预测的模型。
三、分析方法除了建模方法之外，太阳能光伏发电系统的分析方法同样具有非常重要的作用。
下面是几种分析方法：1. 能量模型该方法是通过对光伏发电系统中能量变化过程进行分析，建立相应的能量模型。

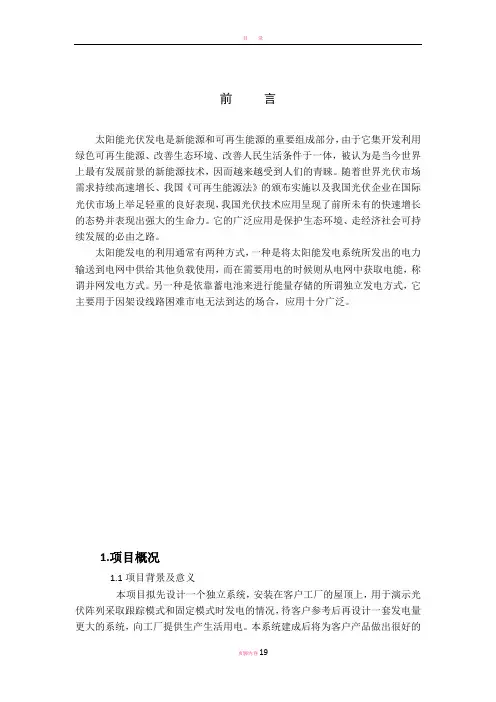

前言太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。
随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。
它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。
太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。
另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1.项目概况1.1项目背景及意义本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统，向工厂提供生产生活用电。
本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。
1.2光伏发电系统的要求因本系统仅是一个参考项目，所以这里就只设计一个2.88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5.5小时。
2.系统方案2.1现场资源和环境条件江阴市位于北纬31°40’34”至31°57’36”，东经119°至120°34’30”。
气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。
年降水量1041.6毫米，年平均气温15.2℃。
具有气候温和、雨量充沛、四季分明等特点。
其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。
Nature Resources:2.2光伏系统方案的确定本项目采用独立型光伏系统方案。

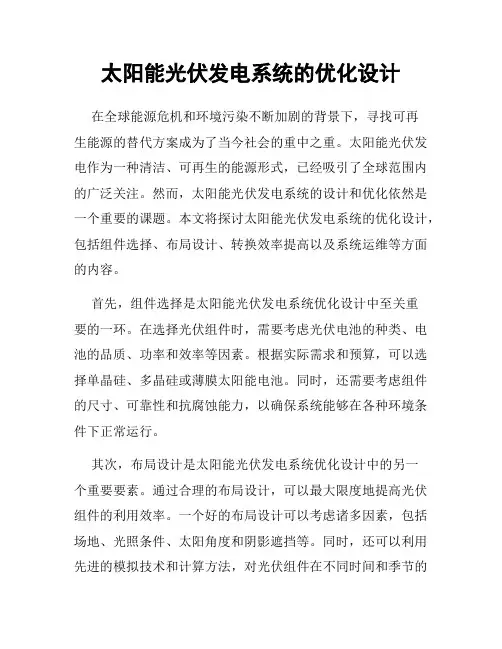

太阳能光伏发电系统的优化设计在全球能源危机和环境污染不断加剧的背景下，寻找可再生能源的替代方案成为了当今社会的重中之重。
太阳能光伏发电作为一种清洁、可再生的能源形式，已经吸引了全球范围内的广泛关注。
然而，太阳能光伏发电系统的设计和优化依然是一个重要的课题。
本文将探讨太阳能光伏发电系统的优化设计，包括组件选择、布局设计、转换效率提高以及系统运维等方面的内容。
首先，组件选择是太阳能光伏发电系统优化设计中至关重要的一环。
在选择光伏组件时，需要考虑光伏电池的种类、电池的品质、功率和效率等因素。
根据实际需求和预算，可以选择单晶硅、多晶硅或薄膜太阳能电池。
同时，还需要考虑组件的尺寸、可靠性和抗腐蚀能力，以确保系统能够在各种环境条件下正常运行。
其次，布局设计是太阳能光伏发电系统优化设计中的另一个重要要素。
通过合理的布局设计，可以最大限度地提高光伏组件的利用效率。
一个好的布局设计可以考虑诸多因素，包括场地、光照条件、太阳角度和阴影遮挡等。
同时，还可以利用先进的模拟技术和计算方法，对光伏组件在不同时间和季节的利用效率进行预测和分析，从而优化布局方案。
同时，还应考虑组件的安装方式、固定设备和电缆布线等细节，以确保系统的可靠性和安全性。
第三，转换效率的提高对太阳能光伏发电系统的优化设计至关重要。
太阳能光伏发电系统的转换效率是指光能被转化为电能的比率。
通过优化电源的设计和光伏电池的匹配性能，可以提高系统的转换效率。
例如，使用高效的逆变器可以提高系统的总体效率，同时减少电能的损耗。
此外，选择合适的电池组装方案、电池串并联方式，以及合理的电缆规格和长度，也可以降低电能损耗并提高系统的整体效率。
最后，系统运维是太阳能光伏发电系统优化设计的重要一环。
系统运维包括日常的巡检维护、数据监测和故障排除等工作。
通过定期检查和维护，可以及时发现电池组件损坏、电缆接头松动等问题，并及时解决。
同时，应建立完善的数据监测系统，对整个光伏发电系统进行实时监控和数据分析，以确保系统的高效稳定运行。
