监控系统构成及接线方式
5—甲烷传感器
断电仪安装后的检验
• 安装接线完毕，接通传感器电源，在传感 器自检期内，断电仪使电磁起动器处于断 电闭锁，传感器上断电指示红色发光二极 管发光，此时不能启动电磁起动器。自检 完毕，若环境中甲烷浓度低于断电点，则 断电仪使电磁起动器处于解锁状态，传感 器上断电指示红色发光二极管熄灭，此时 可启动电磁起动器。若不能启动电磁起动 器，应检查断电器与传感器间的电缆极性 是否接错，否则就是传感器发生故障。
监控系统构成及接线方式
培训教程
监控系统具备的功能
• 根据国家有关法律法规和标准制定的通用技术要 求监控系统应具备以下功能：
•
具有模拟量、开关量、累计量采集、传输、
存储、处理、显示、打印、声光报警、控制等功
能。用来监测甲烷浓度、一氧化碳浓度、二氧化
碳浓度、氧气浓度、风速、负压、温度、烟雾、
馈电状态、风门状态、风窗状态、风筒状态、局
• 机电硐室内应设置温度传感器，报警值为 34 ℃
• 开关量传感器的设置 • 主要通风机、局部通风机必须设置设备开停传感
器
• 矿井和采区主要进回风巷中的主要风门必须设置 风门开关传感器。当两道风门同时打开时，发出 声光报警信号
• 掘进工作面局部通风机的风筒末端宜设置风筒传 感器
• 为监测被控设备瓦斯超限是否断电，被控开关的 负荷侧必须设置馈电传感器
部通风机开停、主通风机开停等，并实现甲烷超
限声光报警、断电和甲烷风电闭锁控制等。
通用传感器介绍（甲烷）
• １．甲烷传感器：连续监测矿井环境气体 中甲烷浓度的装置，一般具有显示及声光 报警功能
1—电源正极； 2—电源负极； 3—频率（电流）输出正极 4—断电信号输出
甲烷传感器的标校示例
断电仪安装后的检验
• 安装接线完毕，接通传感器电源，在传感 器自检期内，断电仪使电磁起动器处于断 电闭锁，传感器上断电指示红色发光二极 管发光，此时不能启动电磁起动器。自检 完毕，若环境中甲烷浓度低于断电点，则 断电仪使电磁起动器处于解锁状态，传感 器上断电指示红色发光二极管熄灭，此时 可启动电磁起动器。若不能启动电磁起动 器，应检查断电器与传感器间的电缆极性 是否接错，否则就是传感器发生故障。
监控系统构成及接线方式
培训教程
监控系统具备的功能
• 根据国家有关法律法规和标准制定的通用技术要 求监控系统应具备以下功能：
•
具有模拟量、开关量、累计量采集、传输、
存储、处理、显示、打印、声光报警、控制等功
能。用来监测甲烷浓度、一氧化碳浓度、二氧化
碳浓度、氧气浓度、风速、负压、温度、烟雾、
馈电状态、风门状态、风窗状态、风筒状态、局
• 机电硐室内应设置温度传感器，报警值为 34 ℃
• 开关量传感器的设置 • 主要通风机、局部通风机必须设置设备开停传感
器
• 矿井和采区主要进回风巷中的主要风门必须设置 风门开关传感器。当两道风门同时打开时，发出 声光报警信号
• 掘进工作面局部通风机的风筒末端宜设置风筒传 感器
• 为监测被控设备瓦斯超限是否断电，被控开关的 负荷侧必须设置馈电传感器
部通风机开停、主通风机开停等，并实现甲烷超
限声光报警、断电和甲烷风电闭锁控制等。
通用传感器介绍（甲烷）
• １．甲烷传感器：连续监测矿井环境气体 中甲烷浓度的装置，一般具有显示及声光 报警功能
1—电源正极； 2—电源负极； 3—频率（电流）输出正极 4—断电信号输出
甲烷传感器的标校示例
监控的安装方法与接线
监控的安装方法与接线
监控系统的安装方法及接线如下：
一、安装方法：
1. 确定监控系统的布放位置：根据实际需要，确定监控摄像头应布放的位置，如室内外墙角、天花板、走廊等。
2. 安装支架：根据监控摄像头的类型选择相应的支架。
将支架固定在墙壁或天花板上，以确保摄像头的稳固安装。
3. 安装摄像头：将摄像头固定在支架上，并进行调整，确保摄像头的拍摄角度符合实际需要。
4. 接通电源：连接摄像头的电源线到电源插座，确保摄像头能正常供电。
5. 配置设备：连接监控摄像头与监控设备，如硬盘录像机（DVR）或网络视频录像机（NVR），并进行相应的配置工作，如IP地址设置、录像时间设置等。
二、接线方法：
1. 视频信号接线：根据监控系统的类型，有两种主要的视频信号接线方式，即模拟信号接线和数字信号接线。
- 模拟信号接线：使用BNC头的同轴电缆将摄像头的视频输出端与DVR或显示器的视频输入端相连。
- 数字信号接线：使用网线将IP摄像头的视频输出端与网络交换机或路由器连接，以实现数据传输。
2. 电源接线：将摄像头的电源线与电源适配器相连，然后将电源适配器插入电
源插座。
3. 数据传输接线：如果使用的是网络摄像头，需要将其与交换机或路由器通过网线连接，建立数据传输通道。
4. 音频接线（可选）：某些监控摄像头具有音频输入功能，可以通过连接麦克风与摄像头的音频输入端，实现音频监控功能。
需要注意的是，安装监控系统时，应遵守相关法律法规，确保不侵犯他人隐私权，同时应注意摄像头的安全防护，以防止被恶意破坏。
另外，在布放监控摄像头时，应根据实际需求选择适当的数量和位置，以达到最佳的监控效果。

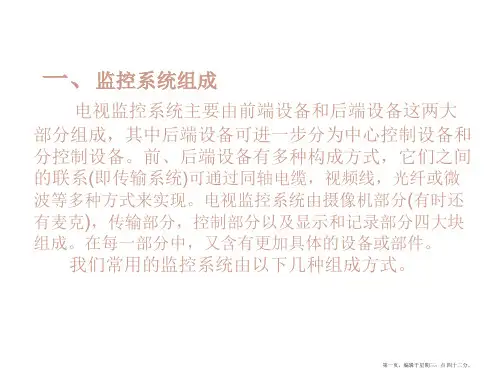

完整安防监控系统的基本组成
安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。
它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。
同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。
安防监控系统的构成：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。
主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。
摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。
电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。
温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。
云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。
解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。
传输部分：这里介绍的传输部分主要由同轴电缆组成。
传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。
控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。
它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
控制部分是实现报警和录像记录进行联动的关键部分。
电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。
系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。
完整安防监控系统的基本组成
安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。
它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。
同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。
安防监控系统的构成：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。
主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。
摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。
电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。
温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。
云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。
解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。
传输部分：这里介绍的传输部分主要由同轴电缆组成。
传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。
控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。
它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
控制部分是实现报警和录像记录进行联动的关键部分。
电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。
系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。
辅助系统监控屏柜外设备连接指南更新版
辅助系统监控屏柜外设备连接指南 (2)1.海康威视硬盘录像机 (2).产品外观 (2).连接设备 (2)连接报警输入设备 (2)连接RS-485云台解码器 (3)2.主动红外入侵探测器 (4).产品外观 (4).设备连接 (5)3.红外双鉴探测器 (5).产品外观 (5).设备连接 (6)4.电子围栏 (6).主机前段施工示用意 (6).主机前段示用意 (7).四线制双防区主机外部接口说明 (7).设备连接 (8)5.风速传感器 (8).产品外观 (8).接口 (8).设备连接 (8)6.水浸探测器 (9).产品外观 (9).设备连接 (10)灯光操纵器 (10).产品外观 (10).连接LC-1操纵器 (10)8.摄像机多功能防雷器 (11).产品外观 (11).连接输入端/输出端设备 (11)Ⅱ智能空调操纵器 (13).产品外观 (13).设备连接 (14)温湿度 (15).产品外观 (15).设备连接 (16)11.风机操纵箱 (16).设备连接 (16)型SF6监控系统 (17).设备连接 (17)辅助系统监控屏柜外设备连接指南1.海康威视硬盘录像机.产品外观DS-8116HS-SH系列产品外观，如下图。
图DS-8116HS-SH系列产品外观.连接设备以DS-8116HS-SH设备为例进行介绍，其他机型的连接方式与此类似，具体请以实物为准。
连接报警输入设备报警输入连接报警输入接口的连接方式为：将报警输入设备的正极（+端）接入硬盘录像机的报警输入端口（ALARM IN 1-16），将报警输入设备的负极（-端）接入硬盘录像机的接地端（G），如下图。
图报警输入输出端口连接示用意●每台硬盘录像机可连接16路报警输入设备，不同型号支持的报警输入路数不同。
●16路报警输入设备共用2个接地端口。
●报警输入（ALARM IN）的接地端，利用接口上的任意一个G即可。
●电子围栏、红外双鉴及红外对射探测器输出均为干接点信号。
安防监控系统的布线与接线方法
安防监控系统的布线与接线方法随着社会的进步和科技的发展，安防监控系统在我们的日常生活中起着越来越重要的作用。
无论是在家庭、商业场所还是公共区域，安防监控系统的布置都是必不可少的。
而对于安防监控系统的布线与接线方法，我们需要合理地规划和设计，以确保系统的正常运行和安全性。
本文将为您介绍一些关键的布线与接线方法。
一、系统规划与设计在开始布线和接线之前，首先需要进行系统规划和设计。
这包括确定监控区域、摄像头数量和位置、存储设备的位置等。
根据具体需求和实际情况，合理规划系统的结构和布局，以便最大程度地覆盖监控区域，并确保监控设备的最佳性能。
二、布线方法1. 电源布线：安防监控系统的各个设备都需要接受电源供应。
在布线时，应保证电源线路的安全性和稳定性。
首先，选择优质的电源线材和插座，以减少线路损耗和不稳定电流对设备的影响。
其次，在布线过程中，将电源线与视频信号线、网络线等分开布置，以防止互相干扰。
2. 视频信号布线：视频信号的传输是安防监控系统中最重要的部分之一。
为了确保视频信号的稳定传输，应采用合适的视频线材和连接器。
常用的视频线材有同轴电缆和双绞线。
在布线过程中，应尽量避免与强电线路、电磁干扰源等靠近，以免影响图像质量。
3. 网络布线：随着网络技术的不断发展，越来越多的安防监控系统采用网络传输方式。
在布线时，应注意使用高质量的网络线材和连接器，并遵循网络布线的规范和标准。
根据实际需求，可以选择使用非屏蔽双绞线（UTP）或屏蔽双绞线（STP），同时合理规划网络设备的位置和布线路径。
4. 控制信号布线：安防监控系统中的控制信号主要用于摄像机的云台控制、镜头的调焦和变焦等操作。
在布线时，应选择适合的控制信号线材，并避免与电源线、高压线路等混合布线，以减少干扰和故障的发生。
三、接线方法1. 电源接线：在进行电源接线时，应按照设备的规格和说明书进行连接。
通常情况下，使用插头和插座进行连接更为方便和灵活。
在接线过程中，应注意接线端子的正确性和紧固性，以确保电源的正常供电和设备的稳定工作。
视频监控系统网络组网类型和接地线要求
视频监控系统网络组网类型和接地线要求网络视频监控系统如何组网？网络架构系统如何组成？这些都是作为一个安防监控行业的人都必须具备的能力，下面为了让大家更了解一下，英视特也是整理一些相关资料和大家分享一下。
一、网络监控系统传输方式网络高清传输监控系统主要有以下几种传输方式：1、短距离网线传输：网线网络交换机；2、中长距离光纤传输：光纤收发器网络交换机网线；3、中长同轴传输：同轴线缆（双绞线、电源线）、网络同轴传输器；4、短距离电力传输：在一个电表下传输，通过电力猫设备传输网络；5、混合传输系统：摄像机集中了网线、同轴线、双绞线、电力线传输模块，可以任意方式组网传输高清；6、中远距离光纤EPON传输：epon光纤接口网络摄像机ONU设备光分路器等设备；7、无线AP传输：在无法布线，布线不方便的传输线路采用无线AP方式传输高清，电梯监控、野外远距离监控等特殊场合用的比较多；二、网络架构设计简易的视频监控系统功能相对简单，主要以视频图像存储、预览、回放功能为主，监控点数量在数百路左右。
构架采用两层架构，以100M交换机作为接入层，实现前端IPC的接入，通过1000M链路接入1000M汇聚交换机，视频综合主机作为汇聚层视频交换的核心。
三、大型一点的网络架构大型一点的视频监控系统前端监控点数量多、接入模式复杂，监控网络视频流要求带宽高，一般均需要建设视频监控专网，系统可以采用以下构架模式：四、核心部署核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要，并确保网络核心的稳定性和可靠性。
五、功能分区视频监控系统网络设备众多，根据视频和数据业务的特点，对网络设备进行分区接入和管理，可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等，各功能区域的交换机通过千兆或万兆接口接入核心交换机。
六、网络安全视频监控系统应组件视频监控专网，专网与其他业务网络和互联网之间进行安全隔离，可采用防火墙、视频隔离网闸等网络安全设备，对来自外部网络的病毒、非法入侵行为进行防御。
安防监控-与综合布线各类方案
综合布线综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线.它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器）以及电气保护设备等.这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级.ﻫ所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。
因此，综合布线系统是一种标准通用的信息传输系统。
ﻫﻫ发展过程综合布线的发展与建筑物自动化系统密切相关。
传统布线如电话、计算机局域网都是各自独立的。
各系统分别由不同的厂商设计和安装,传统布线采用不同的线缆和不同的终端插座.而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。
办公布局及环境改变的情况是经常发生的,需要调整办公设备或随着新技术的发展,需要更换设备时,就必须更换布线。
这样因增加新电缆而留下不用的旧电缆，天长日久，导致了建筑物内一堆堆杂乱的线缆,造成很大的隐患.维护不便，改造也十分困难.随着全球社会信息化与经济国际化的深人发展,人们对信息共享的需求日趋迫切，就需要一个适合信息时代的布线方案. 美国电话电报公司（AＴ&T)的贝尔实验室(Belｌ)的专家们经过多年的研究,在办公楼和工厂试验成功的基础上,于20世纪80年代末期率先推出SYSTIMＡＴMPDS（建筑与建筑群综合布线系统),现时已推出结构化布线系统SCS.经中华人民共和国国家标准GB／T５0３11－2０00命名为综合布线ＧCＳ(Generic caｂling sｙste ｍ）. 综合布线是一种预布线，能够适应较长一段时间的需求。
电气火灾监控系统
2、设备组成
• 监控系统是由电流互感器、监控探测器、 报警器或控制器构成的电气火灾实时监测 并实施报警或切断电源的装置。
电气火灾监控系统
3、工作原理
• 电流互感器为传感器件，由它提取的漏电信号， 经放大、AC/DC变换、A/D变换、CPU处理后， 送至输出级。输出信号经总线输往监控设备。监 控设备接收的漏电信息经CPU处理后，送往报警 器、显示器、信号输出级。
• 第一个符号 T 表示电力系统中性点直接接 地；第二个符号 T 表示负载设备外露不与 带电体相接的金属导电部分与大地直接联 接，而与系统如何接地无关。在 TT 系统中 负载的所有接地均称为保护接地。
电气火灾监控系统
2、特点
• 1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损 坏而漏电）时，由于有接地保护，可以大大减少触电的危 险性。但是，低压断路器（自动开关）不一定能跳闸，造 成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断， 所以还需要漏电保护器作保护，困此 TT 系统难以推广。 3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工 时、费料。
3 ）第三个字母表示工作零线与保护线的组合关系。 • 如 C 表示工作零线与保护线是合一的，如 TN-C ； • S 表示工作零线与保护线是严格分开的，所以 PE 线称为
专用保护线，如 TN-S 。
电气火灾监控系统
三、TT 方式供电系统
• 1、 TT 方式供电系统 TT 方式是指将电气 设备的金属外壳直接接地的保护系统，称 为保护接地系统，也称 TT 系统。
电气火灾监控系统
电气火灾监控系统
• 2、干线剩余电流检测 • 干线指低压配电线路的主要支路。 • 此种安装方式比较简单，电流互感器安装
监控摄像机接线
云存储
通过网络化监控摄像机，可以将视频数据存储在 云端，方便随时随地查看和回放。
无线连接
网络化监控摄像机还可以支持无线连接，无需布 线即可实现远程监控和控制。
智能化
智能化
01
随着人工智能技术的发展，监控摄像机已经逐渐实现智能化，
能够自动识别异常情况并报警。
人脸识别
02
智能化的监控摄像机可以支持人脸识别功能，能够快速准确地
控制线的连接
总结词
控制线用于传输摄像机的控制信号，常见的控制线包括云台控制线和球机控制 线。
详细描述
在连接控制线时，应根据摄像机的型号和功能选择合适的控制线，并按照说明 书的指示正确连接。控制线的连接应保持稳定，避免出现接触不良或信号干扰 等问题，以确保摄像机能够正常地实现远程控制和调节。
视频线的连接
识别出目标人物。
行为分析
03
智能化的监控摄像机还可以对监控场景中的行为进行分析，发
现异常行为并及时报警。
THANK YOU
详细描述
可能是由于视频线缆损坏、摄像机设置不正确或视频采集 卡故障。需要检查视频线缆是否完好，以及摄像机的视频 设置和采集卡是否正常工作。
解决方案
更换损坏的视频线缆，调整摄像机的视频设置，或联系专 业技术人员进行维修。
网络问题
总结词
网络问题可能导致摄像 机无法远程访问或画面 延迟。
详细描述
可能是由于网络连接不 稳定、IP地址冲突或网 段不匹配。需要检查网 络连接是否稳定，IP地 址是否正确，以及网段 是否匹配。
监控摄像机接线的标准流程
连接控制线
根据需要连接控制线， 如云台控制线、音频线
等。
连接视频线
将视频线连接到摄像机 的视频输出接口，确保
通过网络化监控摄像机，可以将视频数据存储在 云端，方便随时随地查看和回放。
无线连接
网络化监控摄像机还可以支持无线连接，无需布 线即可实现远程监控和控制。
智能化
智能化
01
随着人工智能技术的发展，监控摄像机已经逐渐实现智能化，
能够自动识别异常情况并报警。
人脸识别
02
智能化的监控摄像机可以支持人脸识别功能，能够快速准确地
控制线的连接
总结词
控制线用于传输摄像机的控制信号，常见的控制线包括云台控制线和球机控制 线。
详细描述
在连接控制线时，应根据摄像机的型号和功能选择合适的控制线，并按照说明 书的指示正确连接。控制线的连接应保持稳定，避免出现接触不良或信号干扰 等问题，以确保摄像机能够正常地实现远程控制和调节。
视频线的连接
识别出目标人物。
行为分析
03
智能化的监控摄像机还可以对监控场景中的行为进行分析，发
现异常行为并及时报警。
THANK YOU
详细描述
可能是由于视频线缆损坏、摄像机设置不正确或视频采集 卡故障。需要检查视频线缆是否完好，以及摄像机的视频 设置和采集卡是否正常工作。
解决方案
更换损坏的视频线缆，调整摄像机的视频设置，或联系专 业技术人员进行维修。
网络问题
总结词
网络问题可能导致摄像 机无法远程访问或画面 延迟。
详细描述
可能是由于网络连接不 稳定、IP地址冲突或网 段不匹配。需要检查网 络连接是否稳定，IP地 址是否正确，以及网段 是否匹配。
监控摄像机接线的标准流程
连接控制线
根据需要连接控制线， 如云台控制线、音频线
等。
连接视频线
将视频线连接到摄像机 的视频输出接口，确保
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统构成及接线方式
培训教程
监控系统具备的功能
? 根据国家有关法律法规和标准制定的通用技术要 求监控系统应具备以下功能：
? 具有模拟量、开关量、累计量采集、传输、 存储、处理、显示、打印、声光报警、控制等功 能。用来监测甲烷浓度、一氧化碳浓度、二氧化 碳浓度、氧气浓度、风速、负压、温度、烟雾、 馈电状态、风门状态、风窗状态、风筒状态、局 部通风机开停、控制等。
通用传感器介绍（ＣＯ）
? 一氧化碳传感器是连续监测矿井中煤的自 然发火区及胶带输送机等着火时产生的一 氧化碳浓度的装置
图：一氧化碳传感器电缆接线图 1—电源正极； 2—电源负极； 3—频率（电流）输出正极
4—备用
一氧化碳标校示例
按图标气校准示意图，通入（ 500±50）×10－6CO 标气，流量为 150 ml/min -200ml/min ，待显示数值 稳定后，即可进行校准调试。
1—传感器； 2—流量计； 3—调节阀；4—标气瓶； 5—连接气管； 6—电缆连线； 7—煤矿用风电甲烷闭锁装置；
甲烷传感器主要参数
? 报警点：（0.00～4.00）％CH4范围内任意 设置，出厂时设定为1.00％CH4。
? 断电点：1.50％CH4；复电点：1.00％CH4。
输入电源： 9V~18V DC； 最高输入电压Vi：20.0V； 最大输入电流：Ii：300mA. 传输电缆：三芯或四芯电缆，芯线载面积 1.5mm2，电缆最大长度：2000m。
通用传感器介绍（甲烷）
? １．甲烷传感器：连续监测矿井环境气体 中甲烷浓度的装置，一般具有显示及声光 报警功能
1—电源正极； 2—电源负极； 3—频率（电流）输出正极 4—断电信号输出
甲烷传感器的标校示例
按图标气校准示意图，通入 2.00％CH4±0.20 标气，流量为 200mL/min ，待显示数值稳定后， 即可进行校准调试。
断电仪的连接特性
? 传感器和断电器通过二芯电缆互联。断电器在传 感器控制下处于开关状态。传感器能连续监测环 境中的甲烷浓度，当环境中甲烷浓度达到或超过 设定的报警点值时，传感器发出声光报警信号。 断电器和矿用隔爆电磁起动器（下称电磁起动器） 通过电缆连用，当环境中甲烷浓度低于断电点值 时，被控电磁起动器处于解锁状态，使电磁起动 器所控电气设备供电。当环境中甲烷浓度达到或 超过设定的断电值时，被控电磁起动器处于断电 闭锁状态， 电磁起动器不能启动，电磁起动器所 控电气设备不能供电。
调试注意事项
? 调试过程中，断电点必须高于复电点，若断电点 不高于复电点，则仪器不会接受新的数据。
? 断电器和传感器分离时，电磁起动器应断电闭锁。 ? 不使用传感器时，应撤出断电器和电磁起动器间
电缆，恢复电磁起动器控制回路接线。 ? 传感器显示值达到或超过 4.00 %CH4 ，断电仪将
实现“超量程传感元件保护”功能。此时，断电 器应处于闭锁状态。
甲烷传感器的保养
? 新仪器的使用 ? 用户收到新仪器后，应在地面与监测系统的关联
设备连接，通过调校试验后确认各项性能完好， 才能下井安装使用。安装地点周围应干燥无水。 ? 正常使用时的仪器维护 ? 仪器正常使用应每周校正一次，校正流量为 200mL/min 、用浓度为2.00％CH4±0.2的标气， 对仪器进行校正。零点校正时用新鲜空气进行调 零。定期（一般为三个月）将传感器送到地面打 开盖壳清扫气室和传感元件隔爆罩表面和外壳通 气孔灰尘，保证通气良好减小测量误差。
5—甲烷传感器
断电仪安装后的检验
? 安装接线完毕，接通传感器电源，在传感 器自检期内，断电仪使电磁起动器处于断 电闭锁，传感器上断电指示红色发光二极 管发光，此时不能启动电磁起动器。自检 完毕，若环境中甲烷浓度低于断电点，则 断电仪使电磁起动器处于解锁状态，传感 器上断电指示红色发光二极管熄灭，此时 可启动电磁起动器。若不能启动电磁起动 器，应检查断电器与传感器间的电缆极性 是否接错，否则就是传感器发生故障。
输入电源：最高输入电压 Vi：20.0V；最大 输入电流： Ii：300mA.
配接设备：煤矿用风电甲烷闭锁装置。 传输电缆：三芯或四芯电缆，芯线载面积
1.5mm2
一氧化碳传感器的保养
? 用户收到新仪器后，应在地面与监测系统的关联 设备连接，通过调校试验后确认各项性能完好， 才能下井安装使用。安装地点周围应干燥无水。
甲烷断电仪的使用
? 断电仪安装在煤矿井下进风巷中，无危岩、滴水和强度振动场所，按 示意图所示进行安装；安装接线时，应按断电器中接线柱座上的标志 牌，将接传感器和接电磁起启器控制回路的电缆接在相应的接线柱上， 接传感器的电缆有正负极性，接电磁启动器的电缆无极性，电磁启动 器置于远距离控制状态
图4
1—四芯航空插座 2—Φ8双芯阻燃电缆（芯径截面积 ≥1mm2），长度 ≤1Km 3—断电器 4—矿用两芯电缆，规格 2×1.5，电缆外径 22，长度 ≤20m
? 正常使用时的仪器维护
? 仪器正常使用应每周校正一次，校正流量为 150 mL/min～200mL/min 、用浓度为（ 500±50） ×10－6CO的标气，对仪器进行校正。零点校正 时用新鲜空气进行调零。定期（一般为三个月） 将传感器送到地面打开盖壳清扫气室和电化学元 件隔爆罩表面和外壳通气孔灰尘，保证通气良好 减小测量误差。
断电故障及原因分析
? 仪器不能调零、灵敏度低；黑白元件有断 线或虚焊的情况；应更换黑白元件。
? 数码管不能正常显示、缺笔画；数码管可 能损坏；应更换数码管。
? 仪器声音有异常、吵吵声；蜂鸣器损坏； 应更换蜂鸣器。
? 仪器能接收控制信号但不能断电；远程断 电器中的固态继电器损坏；应更换固态继 电器。
?
图：标气校准示意图
? 1—传感器； 2—流量计； 3—调节阀；4—标气瓶；5—连接气管； 6—电缆 连线； 7—煤矿用风电甲烷闭锁装置；8—矿用直流稳压电源
一氧化碳主要参数
? 输出信号制式：电流： DC 1mA ~5mA ( 负载电阻 0 ~500Ω)
? 频率：200—1000Hz ? 传输距离： ≥2000m
培训教程
监控系统具备的功能
? 根据国家有关法律法规和标准制定的通用技术要 求监控系统应具备以下功能：
? 具有模拟量、开关量、累计量采集、传输、 存储、处理、显示、打印、声光报警、控制等功 能。用来监测甲烷浓度、一氧化碳浓度、二氧化 碳浓度、氧气浓度、风速、负压、温度、烟雾、 馈电状态、风门状态、风窗状态、风筒状态、局 部通风机开停、控制等。
通用传感器介绍（ＣＯ）
? 一氧化碳传感器是连续监测矿井中煤的自 然发火区及胶带输送机等着火时产生的一 氧化碳浓度的装置
图：一氧化碳传感器电缆接线图 1—电源正极； 2—电源负极； 3—频率（电流）输出正极
4—备用
一氧化碳标校示例
按图标气校准示意图，通入（ 500±50）×10－6CO 标气，流量为 150 ml/min -200ml/min ，待显示数值 稳定后，即可进行校准调试。
1—传感器； 2—流量计； 3—调节阀；4—标气瓶； 5—连接气管； 6—电缆连线； 7—煤矿用风电甲烷闭锁装置；
甲烷传感器主要参数
? 报警点：（0.00～4.00）％CH4范围内任意 设置，出厂时设定为1.00％CH4。
? 断电点：1.50％CH4；复电点：1.00％CH4。
输入电源： 9V~18V DC； 最高输入电压Vi：20.0V； 最大输入电流：Ii：300mA. 传输电缆：三芯或四芯电缆，芯线载面积 1.5mm2，电缆最大长度：2000m。
通用传感器介绍（甲烷）
? １．甲烷传感器：连续监测矿井环境气体 中甲烷浓度的装置，一般具有显示及声光 报警功能
1—电源正极； 2—电源负极； 3—频率（电流）输出正极 4—断电信号输出
甲烷传感器的标校示例
按图标气校准示意图，通入 2.00％CH4±0.20 标气，流量为 200mL/min ，待显示数值稳定后， 即可进行校准调试。
断电仪的连接特性
? 传感器和断电器通过二芯电缆互联。断电器在传 感器控制下处于开关状态。传感器能连续监测环 境中的甲烷浓度，当环境中甲烷浓度达到或超过 设定的报警点值时，传感器发出声光报警信号。 断电器和矿用隔爆电磁起动器（下称电磁起动器） 通过电缆连用，当环境中甲烷浓度低于断电点值 时，被控电磁起动器处于解锁状态，使电磁起动 器所控电气设备供电。当环境中甲烷浓度达到或 超过设定的断电值时，被控电磁起动器处于断电 闭锁状态， 电磁起动器不能启动，电磁起动器所 控电气设备不能供电。
调试注意事项
? 调试过程中，断电点必须高于复电点，若断电点 不高于复电点，则仪器不会接受新的数据。
? 断电器和传感器分离时，电磁起动器应断电闭锁。 ? 不使用传感器时，应撤出断电器和电磁起动器间
电缆，恢复电磁起动器控制回路接线。 ? 传感器显示值达到或超过 4.00 %CH4 ，断电仪将
实现“超量程传感元件保护”功能。此时，断电 器应处于闭锁状态。
甲烷传感器的保养
? 新仪器的使用 ? 用户收到新仪器后，应在地面与监测系统的关联
设备连接，通过调校试验后确认各项性能完好， 才能下井安装使用。安装地点周围应干燥无水。 ? 正常使用时的仪器维护 ? 仪器正常使用应每周校正一次，校正流量为 200mL/min 、用浓度为2.00％CH4±0.2的标气， 对仪器进行校正。零点校正时用新鲜空气进行调 零。定期（一般为三个月）将传感器送到地面打 开盖壳清扫气室和传感元件隔爆罩表面和外壳通 气孔灰尘，保证通气良好减小测量误差。
5—甲烷传感器
断电仪安装后的检验
? 安装接线完毕，接通传感器电源，在传感 器自检期内，断电仪使电磁起动器处于断 电闭锁，传感器上断电指示红色发光二极 管发光，此时不能启动电磁起动器。自检 完毕，若环境中甲烷浓度低于断电点，则 断电仪使电磁起动器处于解锁状态，传感 器上断电指示红色发光二极管熄灭，此时 可启动电磁起动器。若不能启动电磁起动 器，应检查断电器与传感器间的电缆极性 是否接错，否则就是传感器发生故障。
输入电源：最高输入电压 Vi：20.0V；最大 输入电流： Ii：300mA.
配接设备：煤矿用风电甲烷闭锁装置。 传输电缆：三芯或四芯电缆，芯线载面积
1.5mm2
一氧化碳传感器的保养
? 用户收到新仪器后，应在地面与监测系统的关联 设备连接，通过调校试验后确认各项性能完好， 才能下井安装使用。安装地点周围应干燥无水。
甲烷断电仪的使用
? 断电仪安装在煤矿井下进风巷中，无危岩、滴水和强度振动场所，按 示意图所示进行安装；安装接线时，应按断电器中接线柱座上的标志 牌，将接传感器和接电磁起启器控制回路的电缆接在相应的接线柱上， 接传感器的电缆有正负极性，接电磁启动器的电缆无极性，电磁启动 器置于远距离控制状态
图4
1—四芯航空插座 2—Φ8双芯阻燃电缆（芯径截面积 ≥1mm2），长度 ≤1Km 3—断电器 4—矿用两芯电缆，规格 2×1.5，电缆外径 22，长度 ≤20m
? 正常使用时的仪器维护
? 仪器正常使用应每周校正一次，校正流量为 150 mL/min～200mL/min 、用浓度为（ 500±50） ×10－6CO的标气，对仪器进行校正。零点校正 时用新鲜空气进行调零。定期（一般为三个月） 将传感器送到地面打开盖壳清扫气室和电化学元 件隔爆罩表面和外壳通气孔灰尘，保证通气良好 减小测量误差。
断电故障及原因分析
? 仪器不能调零、灵敏度低；黑白元件有断 线或虚焊的情况；应更换黑白元件。
? 数码管不能正常显示、缺笔画；数码管可 能损坏；应更换数码管。
? 仪器声音有异常、吵吵声；蜂鸣器损坏； 应更换蜂鸣器。
? 仪器能接收控制信号但不能断电；远程断 电器中的固态继电器损坏；应更换固态继 电器。
?
图：标气校准示意图
? 1—传感器； 2—流量计； 3—调节阀；4—标气瓶；5—连接气管； 6—电缆 连线； 7—煤矿用风电甲烷闭锁装置；8—矿用直流稳压电源
一氧化碳主要参数
? 输出信号制式：电流： DC 1mA ~5mA ( 负载电阻 0 ~500Ω)
? 频率：200—1000Hz ? 传输距离： ≥2000m
