CMOS电路常见故障的解决方法CMOS电池供电电路故障解决一例笔者的爱机配置为Duron 950 CPU、精英SiS730主板(板载显卡)、HYl28MB 内存等。
笔者是一名DIYer,素来喜欢超频使用。
一次超频使用后,开机无显示,超频黑屏的情况笔者司空见惯,照例是跳线清除CMOS记录后重新开机,进入BIOS中进行正确的设置,进入windows 98一切正常。
可是用过午饭后回到电脑前,开机,问题出现了!开机时出现BIOS校验失败的提示,按“F1”键可以进入系统,系统时间自动变为2001年5月31日了。
进入BIOS中可看到,所有的设置全为出厂时的初始设置。
好不容易重新设置好后,启动系统不再提示出错信息。
谁知第二天再开机又出现相同的故障。
使用过程中笔者发现,重新启动计算机时,BIOS信息能得到存储。
而关机以后再开机,便得重新设置BIOS。
虽然进入系统后操作正常,但是每当第一次使用机器时就先得设置BIOS,使用起来极为麻烦,并且有的应用软件因为系统时间发生了变化造成不能正常使用。
经查阅有关资料得知,开机时CMOS存储器由开关电源(也就是主机电源)供电,关机后由CMOS电池供电电路供电。
我根据故障现象初步判断为CMOS电池失效,换上一粒新电池,故障依旧。
幸好笔者具备一定的电子维修技术基础,经查主板CMOS电池供电电路,发现一贴片三极管损坏,但市面上没有这种贴片三极管销售。
考虑到CMOS供电电路为普通电路,对元件没有什么特别的要求,根据电路分析,此管为PNP型三极管,于是决定选用常见的9012普通三极管替换,由于贴片三极管体积很小,9012三极管不便于在原来的位置焊接,我将9012三极管固定在主板上,从三极管的三个引脚焊接三根导线,并焊接到贴片三极管原来的三个焊点上。
经过以上的处理,BIOS信息得以存储。
至此故障排除,此主板使用至今一切正常。
事后想想,这个故障出现在笔者超频失败清除CMOS 记录以后,由于跳线清除CMOS记录的操作对于笔者来说是轻车熟路,所以操作时马马虎虎地就在只关掉插座电源开关的情况下就给主板跳线清除CMOS存储记录,却不知这时开关关掉的只是交流电的零线,主机上仍通有微弱的电流,从而造成了三极管被击穿。

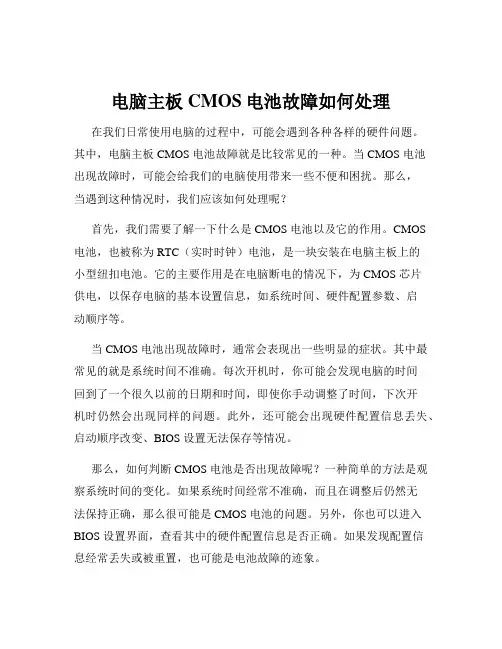

电脑主板CMOS电池故障如何处理在我们日常使用电脑的过程中,可能会遇到各种各样的硬件问题。
其中,电脑主板 CMOS 电池故障就是比较常见的一种。
当 CMOS 电池出现故障时,可能会给我们的电脑使用带来一些不便和困扰。
那么,当遇到这种情况时,我们应该如何处理呢?首先,我们需要了解一下什么是 CMOS 电池以及它的作用。
CMOS 电池,也被称为 RTC(实时时钟)电池,是一块安装在电脑主板上的小型纽扣电池。
它的主要作用是在电脑断电的情况下,为 CMOS 芯片供电,以保存电脑的基本设置信息,如系统时间、硬件配置参数、启动顺序等。
当 CMOS 电池出现故障时,通常会表现出一些明显的症状。
其中最常见的就是系统时间不准确。
每次开机时,你可能会发现电脑的时间回到了一个很久以前的日期和时间,即使你手动调整了时间,下次开机时仍然会出现同样的问题。
此外,还可能会出现硬件配置信息丢失、启动顺序改变、BIOS 设置无法保存等情况。
那么,如何判断 CMOS 电池是否出现故障呢?一种简单的方法是观察系统时间的变化。
如果系统时间经常不准确,而且在调整后仍然无法保持正确,那么很可能是 CMOS 电池的问题。
另外,你也可以进入BIOS 设置界面,查看其中的硬件配置信息是否正确。
如果发现配置信息经常丢失或被重置,也可能是电池故障的迹象。
如果确定是 CMOS 电池出现了故障,接下来我们就需要更换电池。
在更换电池之前,首先要关闭电脑,并拔掉电源插头,以确保安全。
然后,打开电脑机箱,找到主板上的 CMOS 电池。
通常,CMOS 电池位于主板的一角,是一个圆形的纽扣电池,直径约为 20 毫米。
在拆卸电池时,要注意电池的安装方式。
有些电池是通过卡扣固定的,只需轻轻按下卡扣,电池就会弹出;而有些电池则是直接镶嵌在电池座中的,需要用小螺丝刀或镊子轻轻撬出。
在取出电池时,要小心操作,避免损坏主板上的其他元件。
取出旧电池后,将新的 CMOS 电池按照正确的极性安装到电池座中。

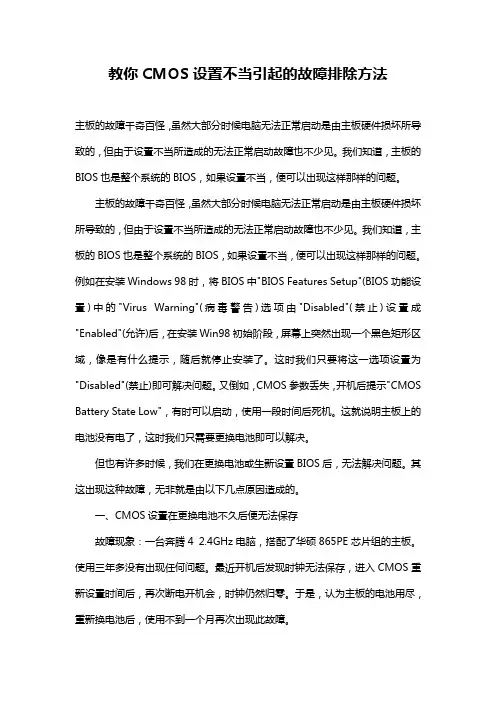

教你CMOS设置不当引起的故障排除方法主板的故障千奇百怪,虽然大部分时候电脑无法正常启动是由主板硬件损坏所导致的,但由于设置不当所造成的无法正常启动故障也不少见。
我们知道,主板的BIOS也是整个系统的BIOS,如果设置不当,便可以出现这样那样的问题。
主板的故障千奇百怪,虽然大部分时候电脑无法正常启动是由主板硬件损坏所导致的,但由于设置不当所造成的无法正常启动故障也不少见。
我们知道,主板的BIOS也是整个系统的BIOS,如果设置不当,便可以出现这样那样的问题。
例如在安装Windows 98时,将BIOS中"BIOS Features Setup"(BIOS功能设置)中的"Virus Warning"(病毒警告)选项由"Disabled"(禁止)设置成"Enabled"(允许)后,在安装Win98初始阶段,屏幕上突然出现一个黑色矩形区域,像是有什么提示,随后就停止安装了。
这时我们只要将这一选项设置为"Disabled"(禁止)即可解决问题。
又倒如,CMOS参数丢失,开机后提示"CMOS Battery State Low",有时可以启动,使用一段时间后死机。
这就说明主板上的电池没有电了,这时我们只需要更换电池即可以解决。
但也有许多时候,我们在更换电池或生新设置BIOS后,无法解决问题。
其这出现这种故障,无非就是由以下几点原因造成的。
一、CMOS设置在更换电池不久后便无法保存故障现象:一台奔腾4 2.4GHz电脑,搭配了华硕865PE芯片组的主板。
使用三年多没有出现任何问题。
最近开机后发现时钟无法保存,进入CMOS重新设置时间后,再次断电开机会,时钟仍然归零。
于是,认为主板的电池用尽,重新换电池后,使用不到一个月再次出现此故障。
故障原因:一般是由于主板电池电压不足造成处理办法:更换电池即可。
CMOS故障排除及恢复CMOS在我们的计算机上扮配着重要的角色,不知道你是否记是计算机启动时“滴”的一声,其实是CMOS的自检及检查各各连接的硬件是否正常。
在这里我主要说一说CMOS的故障,有时人为的设置使计算机不能正常运行。
由于生产产商不同CMOS也有所不同,但大同小异。
CMOS是集成在南桥芯片上,由CMOS电池供电。
1|CMOS设置保存不上:一般是由于主板电池电压不足造成处理办法:更换电池即可。
如果有的主板电池更换后,还不能解决问题,你应该检查主板CMOS跳线是否有问题,有时候因为将主板上的CMOS跳线错设为清除选项、或者设置成外接电池,也会使得CMOS 数据无法保存。
如果不是以上原因,则可以判断是主板电路有问题,建议你找专业人员维修。
2|清除CMOS(恢复)的方法很多比如用:1、开机进入BIOS,找到在LOAD FAIL –SAFE DEFAUKTS或LOAD OPTIMIZEDDEFAULTS选项可恢复出厂设置2、放电法:打开机箱,把CMOS电池扣下,待五分种左右再按上去即可;3、跳线法:在CMOS电池附近有三个跳线,把跳线帽拔下,再重插上去就可以了(板子上有显示);4、命令:主要用在98,2000机子。
开始--运行--command 输入debug-O 70 10-O 70 11-q重启计算机就可以了。
3|CMOS本身设置问题开机按DEL键进入BIOS(还有少数是按ESC键进入)一、Standard CMOS Features(标准CMOS功能设置)1、如果你的机子上安好了软驱,但在我的电脑上没有图标或不能使用。
首先我们应该打开COMS中的标准COMS功能设置中的DriveA,看它是否被平闭了。
如果是的话就把DrivesA设为1.44,3.5in就可以了。
2、盘符差位:如果你的计算机上又接了一块硬盘的话(也就是机子上共有两块硬盘),但发现里面的盘符错了,C盘变成了E盘,这样用起来很不方便。
解决电脑开机自检提示CMOS错误的问题电脑开机自检提示CMOS错误的问题是许多电脑用户常常会遇到的一个烦恼。
CMOS(Complementary Metal-Oxide-Semiconductor)是一种电脑主板上的存储芯片,它保存着电脑的基本设置和配置信息。
当CMOS出现错误时,电脑会在开机自检时提示错误信息,导致电脑无法正常启动。
本文将探讨解决这个问题的几种方法。
首先,我们需要了解导致CMOS错误的可能原因。
最常见的原因之一是CMOS电池的问题。
CMOS电池是一块小型的圆形电池,用于供电给CMOS芯片。
如果CMOS电池电量不足或已经耗尽,就会导致CMOS错误。
此外,连接CMOS芯片的电缆可能松动或损坏,也会引起CMOS错误。
最后,CMOS芯片本身可能出现故障,需要进行更换。
为了解决CMOS错误问题,我们可以采取以下几种方法。
首先,我们可以尝试更换CMOS电池。
通常,CMOS电池的寿命为几年,当电池电量耗尽时,我们可以通过更换新电池来解决问题。
在更换电池之前,我们需要确保电脑已经断电,并且按照正确的步骤打开电脑主板,找到并取下原电池,然后插入新电池。
在此过程中,我们需要格外小心,避免对电脑造成任何损坏。
如果更换电池后问题仍然存在,我们可以检查CMOS芯片的连接电缆。
首先,我们需要断开电脑的电源,并打开电脑主板。
然后,我们可以检查连接CMOS芯片的电缆是否松动或损坏。
如果发现问题,我们可以重新连接电缆或更换损坏的电缆。
在进行这一步骤时,我们需要确保操作细致,避免对硬件造成任何损坏。
如果以上方法都没有解决问题,那么可能是CMOS芯片本身出现故障。
在这种情况下,我们需要考虑更换整个CMOS芯片。
要更换CMOS芯片,我们需要首先找到合适的替代品。
通常,我们可以在电脑硬件商店或在线市场上购买到适用于我们电脑型号的CMOS芯片。
一旦购买到替代品,我们需要按照正确的步骤打开电脑主板,并将原CMOS芯片取下,然后插入新的CMOS芯片。

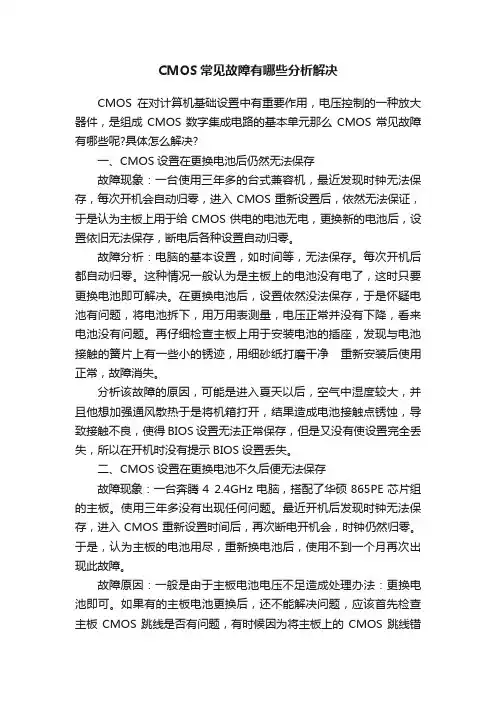

CMOS常见故障有哪些分析解决CMOS在对计算机基础设置中有重要作用,电压控制的一种放大器件,是组成CMOS数字集成电路的基本单元那么CMOS常见故障有哪些呢?具体怎么解决?一、CMOS设置在更换电池后仍然无法保存故障现象:一台使用三年多的台式兼容机,最近发现时钟无法保存,每次开机会自动归零,进入CMOS重新设置后,依然无法保证,于是认为主板上用于给CMOS供电的电池无电,更换新的电池后,设置依旧无法保存,断电后各种设置自动归零。
故障分析:电脑的基本设置,如时间等,无法保存。
每次开机后都自动归零。
这种情况一般认为是主板上的电池没有电了,这时只要更换电池即可解决。
在更换电池后,设置依然没法保存,于是怀疑电池有问题,将电池拆下,用万用表测量,电压正常并没有下降,看来电池没有问题。
再仔细检查主板上用于安装电池的插座,发现与电池接触的簧片上有一些小的锈迹,用细砂纸打磨干净重新安装后使用正常,故障消失。
分析该故障的原因,可能是进入夏天以后,空气中湿度较大,并且他想加强通风散热于是将机箱打开,结果造成电池接触点锈蚀,导致接触不良,使得BIOS设置无法正常保存,但是又没有使设置完全丢失,所以在开机时没有提示BIOS设置丢失。
二、CMOS设置在更换电池不久后便无法保存故障现象:一台奔腾4 2.4GHz电脑,搭配了华硕865PE芯片组的主板。
使用三年多没有出现任何问题。
最近开机后发现时钟无法保存,进入CMOS重新设置时间后,再次断电开机会,时钟仍然归零。
于是,认为主板的电池用尽,重新换电池后,使用不到一个月再次出现此故障。
故障原因:一般是由于主板电池电压不足造成处理办法:更换电池即可。
如果有的主板电池更换后,还不能解决问题,应该首先检查主板CMOS跳线是否有问题,有时候因为将主板上的CMOS跳线错设为清除选项、或者设置成外接电池,也会使得CMOS数据无法保存。
但这起故障并没有发现跳线设置不对,一般情况下新更换的电池,至少可以用个一年半载的,但这仅仅一个月的时间,电池便耗尽了吗?于是判断是主板电路有问题。

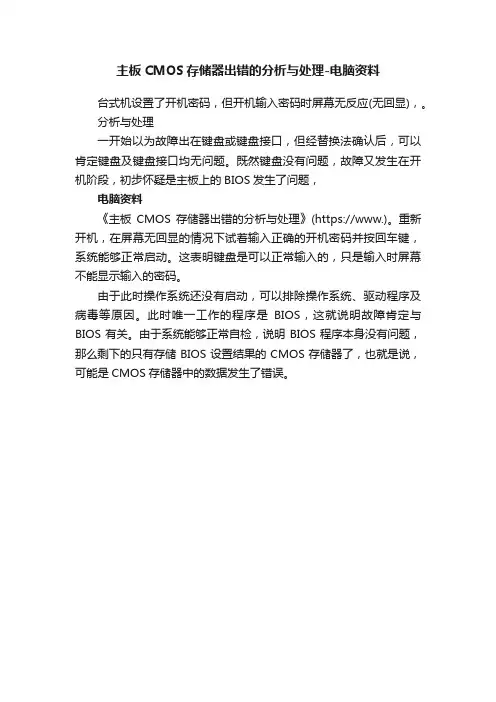

主板CMOS存储器出错的分析与处理-电脑资料
台式机设置了开机密码,但开机输入密码时屏幕无反应(无回显),。
分析与处理
一开始以为故障出在键盘或键盘接口,但经替换法确认后,可以肯定键盘及键盘接口均无问题。
既然键盘没有问题,故障又发生在开机阶段,初步怀疑是主板上的BIOS发生了问题,
电脑资料
《主板CMOS存储器出错的分析与处理》(https://www.)。
重新开机,在屏幕无回显的情况下试着输入正确的开机密码并按回车键,系统能够正常启动。
这表明键盘是可以正常输入的,只是输入时屏幕不能显示输入的密码。
由于此时操作系统还没有启动,可以排除操作系统、驱动程序及病毒等原因。
此时唯一工作的程序是BIOS,这就说明故障肯定与BIOS有关。
由于系统能够正常自检,说明BIOS程序本身没有问题,那么剩下的只有存储BIOS设置结果的CMOS存储器了,也就是说,可能是CMOS存储器中的数据发生了错误。
cmos掉电电路故障_CMOS电路常见故障解决方法CMOS掉电问题使用时要注意:(1)在换主机板的电池时一定要挑选质量好的电池,因为经常有所换电池质量不佳所造成的几个月后电池又没电了的情况。
如果所换电池质量较好,使用时间不长,就出现CMOS掉电,那就可能是主机板上的电路有问题了。
(2)更换电池时注意检查一下原来的电池是否有漏液,如有漏液必须将主板上的漏液彻底擦干净,以减少漏液对电路腐蚀造成的损坏。
如果是新购置的机器,除考虑电池问题以外,还应考虑主板问题及与某些插卡的配合问题等因素,最好及时与销售该计算机的公司联系解决。
(3)电路问题如果要自己处理,可以检查主板上有关电池电路的电阻或二极管是否有损坏,电容器是否漏电偏大,有关电池的跳线设置有无问题等。
如果是板上的集成电路质量有问题,最好是找厂家或厂家代理维修。
如果有困难,也可以自己采用外接电池的方法来解决这个问题。
其方法是:用一块6V的叠层电池或可以安装2~4节5号电池的电池盒,将其接到主机板上的外接电池接插件。
请注意主板说明书上关于正、负端的标注,一定不要接错了。
为了安全起见,可以在电池电路中(正端)串接一个51Ω的小电阻。
接电池的接插件可以在电脑公司或电子配件商店买到。
由于这些电池供电能力强,通常可以用很长的时间,但应采用不漏液的电池,并将电池盒放到机内。
CMOS电路常见故障解决方法主板CMOS电路常见故障如下:1.电脑启动时出现“CMOS checksum error-Defaults loaded”提示。
故障分析:出现“CMOS checksum error-Defaults loaded”故障提示,说明主板保存的CMOS 信息出现了问题需要重置。
由于电池的电压降低,导致CMOS无法保存信息,这样系统就会提示重置CMOS。
这时,如果主板CMOS供电电路正常,更换一块电池即可解决问题。
解决方法:如果CMOS供电电路正常,更换主板电池即可。
2.电脑启动时,如果出现“CMOS checksum error-Defaults loaded”提示,更换一块新电池后使用时间不长,故障便再次出现。
最新整理CMOS常见故障有哪些分析解决1.CMOS电池失效:CMOS电池的寿命一般为2至10年。
当CMOS电池失效时,计算机每次重启时都会丢失时间和基本设置,导致计算机无法正常启动。
解决方法是更换CMOS电池。
2.时钟不准确:在计算机启动时,CMOS负责存储和传递系统时间。
如果时间不准确,可能是由于电池电压过低或其他硬件故障引起的。
解决方法是检查电池电压或在BIOS设置中手动调整系统时间。
3.BIOS设置丢失:当计算机重启后,如果发现BIOS设置丢失,可能是由于CMOS故障或电池电压不稳定导致的。
解决方法是更换CMOS电池或检查电源供电是否良好。
4.CMOSRAM错误:CMOSRAM存储了计算机的基本设置,如果发生错误,可能导致计算机无法正常启动。
解决方法是重新启动计算机并进入BIOS设置,然后将设置恢复为默认值。
5.CMOS校验和错误:CMOS校验和是计算机在每次启动时用来检查CMOS数据完整性的一种校验方法。
如果发生校验和错误,可能会导致计算机无法启动。
解决方法是重新启动计算机并进入BIOS设置,然后进行CMOS校验和修复。
6.CMOS有限:CMOS存储器的容量有限,当存储的设置超过其容量时,可能会导致一些设置无法保存或无法正确工作。
解决方法是优化系统设置,减少存储的设置数量,或升级CMOS存储器。
7.CMOS写保护:一些计算机的CMOS存储器可能设置为写保护状态,以防止非授权用户更改设置。
如果需要更改设置,需要先取消写保护。
解决方法是查找CMOS存储器上的写保护开关或通过BIOS设置取消写保护。
总结起来,CMOS常见故障包括电池失效、时钟不准确、BIOS设置丢失、CMOSRAM错误、CMOS校验和错误、CMOS容量有限以及CMOS写保护等问题。
解决这些问题需要更换电池、调整设置、修复校验和错误、优化系统设置、取消写保护等操作。
主板cmos故障无法开机主板cmos故障无法开机我们知道,CMOS数据丢失后,系统的.日期和时间将恢复到初始默认状态。
主板cmos故障无法开机怎么办呢?更多相关信息请关注相应栏目!一、不能开机1、一些主板,不插CPU不开机2、换电源有时可解决3、CMOS电池没电4、CMOS跳线5、主板上粘有导电物6、PCB有断线7、电源控制芯片坏8、逻辑门电路坏9、实时时钟坏10、I/O芯片坏11、南桥坏二、测试点正常CPU不工作检修检测卡代码"FF",供电、时钟、复位、PG都正常CPU不工作1、刷BIOS(PLCC方形封装的BIOS座容易接触不良或座虚焊)2、CPU座虚焊(P4主板中CPU座虚焊是通病)3、检测卡代码"C0、CF、F0":CPU座虚焊、时钟芯片、超频,可能导致CPU频率识别错误、挑CPU、蓝屏死机等故障4、更换I/O芯片三、复位不正常检修1、478主板(462)不上CPU或假负载无主供电、无复位、无法关机。
2、遇不能关机复位灯常亮,先修复位(查主供电、内存和AGP供电和南北桥通信电压)3、BIOS芯片击穿也会导致复位灯常亮(故障率极低)4、复位灯常亮也和I/O芯片有关系,83627HF最易导致复位灯常亮5、32.768的晶振坏:不开机、不复位、不走代码6、主板上集成设备:声卡、网卡、75232串口芯片,都可能导致复位灯常亮7、南桥虚焊也会导致复位灯常亮8、CMOS跳线错有时不复位9、复位电路有电容漏液10、I/O坏、南桥坏四、供电不正常1、一些主板不插CPU供电不正常2、电源插座+5V、+12V、+3.3V不正常3、板上沾有导电物4、板上有一个或多个芯片短路5、PCB有断线6、与+5V相连的电感线圈、电解电容7、场效应管、与场效应管相连的电感线圈、电解电容8、电源控制器和外围电路9、查南北桥、I/O、时钟发生器、BIOS供电五、时钟不正常1、查时钟芯片和外围电路:晶振、滤波电容、供电2、板上粘有导电物、PCB断线3、北桥损坏会导致时钟芯片输出部分无波形(如果AGP无时钟,北桥可能损坏)六、自动开机1、一些主板不插CPU、内存、显卡等会自动开机2、BIOS设置有问题3、与开机相关的电容漏电4、PWR相关电路并入一个电容5、逻辑门电路坏、I/O芯片坏、南桥坏【主板cmos故障无法开机】。
C M O S常见故障有哪些分析解决C M O S在对计算机基础设置中有重要作用,电压控制的一种放大器件,是组成C M O S数字集成电路的基本单元。
那么C M O S常见故障有哪些呢?具体怎么解决?一、C M O S设置在更换电池后仍然无法保存故障现象:一台使用三年多的台式兼容机,最近发现时钟无法保存,每次开机会自动归零,进入C M O S重新设置后,依然无法保证,于是认为主板上用于给C M O S 供电的电池无电,更换新的电池后,设置依旧无法保存,断电后各种设置自动归零。
故障分析:电脑的基本设置,如时间等,无法保存。
每次开机后都自动归零。
这种情况一般认为是主板上的电池没有电了,这时只要更换电池即可解决。
在更换电池后,设置依然没法保存,于是怀疑电池有问题,将电池拆下,用万用表测量,电压正常并没有下降,看来电池没有问题。
再仔细检查主板上用于安装电池的插座,发现与电池接触的簧片上有一些小的锈迹,用细砂纸打磨干净重新安装后使用正常,故障消失。
分析该故障的原因,可能是进入夏天以后,空气中湿度较大,并且他想加强通风散热于是将机箱打开,结果造成电池接触点锈蚀,导致接触不良,使得B I O S设置无法正常保存,但是又没有使设置完全丢失,所以在开机时没有提示B I O S设置丢失。
二、C M O S设置在更换电池不久后便无法保存故障现象:一台奔腾4 2.4G H z电脑,搭配了华硕865P E芯片组的主板。
使用三年多没有出现任何问题。
最近开机后发现时钟无法保存,进入C M O S重新设置时间后,再次断电开机会,时钟仍然归零。
于是,认为主板的电池用尽,重新换电池后,使用不到一个月再次出现此故障。
故障原因:一般是由于主板电池电压不足造成处理办法:更换电池即可。
如果有的主板电池更换后,还不能解决问题,应该首先检查主板C M O S跳线是否有问题,有时候因为将主板上的C M O S跳线错设为清除选项、或者设置成外接电池,也会使得C M O S数据无法保存。
cmosfail解决方案
《CMOSFAIL解决方案》
CMOSFAIL是一种计算机硬件故障,通常会导致计算机无法正常启动或运行。
这种故障通常由于CMOS(Complementary Metal-Oxide-Semiconductor)电池失效或板上CMOS芯片损坏而引起。
但是,幸运的是,有一些解决方案可以帮助您解决这个问题。
首先,您可以尝试更换CMOS电池。
CMOS电池是计算机主板上的一颗小电池,负责为CMOS芯片提供电源。
如果电池失效,CMOS芯片就无法正常工作,导致计算机出现故障。
更换电池可能会解决问题,并让计算机重新正常运行。
其次,您可以尝试重置CMOS设置。
有时,CMOS芯片中的设置会出现问题,导致计算机无法启动。
您可以通过重置CMOS设置来解决这个问题。
具体的方法取决于您的计算机型号和品牌,通常可以在主板手册中找到相应的指导。
另外,您还可以尝试更新主板固件。
有时,主板固件中的CMOS设置可能会出现问题,导致计算机无法正常启动。
通过更新主板固件,可以修复这些问题,并让计算机重新运行。
总的来说,CMOSFAIL是一种比较常见的计算机硬件故障,但并不是无法解决的问题。
通过更换CMOS电池、重置CMOS设置或更新主板固件,您很可能可以解决这个问题,
并让计算机重新正常运行。
希望以上解决方案能够帮助您解决CMOSFAIL问题。
CMOS设置不当引起的故障及排除主板的故障千奇百怪,虽然大部分时候电脑无法正常启动是由主板硬件损坏所导致的,但由于设置不当所造成的无法正常启动故障也不少见。
我们知道,主板的BIOS也是整个系统的BIOS,如果设置不当,便可以出现这样那样的问题。
例如在安装Windows 98时,将BIOS中”BIOS Features Setup”(BIOS功能设置)中的”Virus Warning”(病毒警告)选项由”Disabled”(禁止)设置成”Enabled”(允许)后,在安装Win98初始阶段,屏幕上突然出现一个黑色矩形区域,像是有什么提示,随后就停止安装了。
这时我们只要将这一选项设置为”Disabled”(禁止)即可解决问题。
又倒如,CMOS参数丢失,开机后提示”CMOS Battery State Low”,有时可以启动,使用一段时间后死机。
这就说明主板上的电池没有电了,这时我们只需要更换电池即可以解决。
但也有许多时候,我们在更换电池或生新设置BIOS 后,无法解决问题。
其这出现这种故障,无非就是由以下几点原因造成的。
一、CMOS设置在更换电池不久后便无法保存故障现象:一台奔腾4 2.4GHz电脑,搭配了华硕865PE 芯片组的主板。
使用三年多没有出现任何问题。
最近开机后发现时钟无法保存,进入CMOS重新设置时间后,再次断电开机会,时钟仍然归零。
于是,认为主板的电池用尽,重新换电池后,使用不到一个月再次出现此故障。
故障原因:一般是由于主板电池电压不足造成处理办法:更换电池即可。
如果有的主板电池更换后,还不能解决问题,应该首先检查主板CMOS跳线是否有问题,有时候因为将主板上的CMOS跳线错设为清除选项、或者设置成外接电池,也会使得CMOS数据无法保存。
但这起故障并没有发现跳线设置不对,一般情况下新更换的电池,至少可以用个一年半载的,但这仅仅一个月的时间,电池便耗尽了吗于是判断是主板电路有问题。
一般情况下,如果更换电池后,时间不长又出现同样现象,那么很可能是主板漏电,通过认真检查主板上的二极管和电容,发现在CMOS芯片周围的一颗电池有明显烧过的痕迹,用电烙铁焊下后并用万用表检测,发现此电容已经损坏,重新更换一颗相同容量的电容后,故障解决。
CMOS电路常见故障○1电脑Logo显示过后出现:“cmos checksum error——Defaults Loaded”提示解决方法:1 测电池有无2.2V以上电压2 测CMOS跳线上有无CMOS/5VSB送来的电压。
3 若电池到跳线间不正常,则R、D都正常,最后考虑电池座氧化、虚焊。
○2开机后显示:“cmos Battery statelow”解决方法:1 测电池有无2.2V以上电压(此故障一般为电池没电造成)。
2 电池座虚焊、氧化,CMOS跳线与跳线帽接触不良、氧化也会造成CMOS跳线上的电压偏低或无。
3 测CMOS跳线上的电压是否正常。
4 确定故障部位在CMOS电池到跳线还是ATX电源到跳线,然后再排除故障。
(此现象ATX 5VSB支路不会有问题。
)○3CMOS设置不能保存(能显)解决方法:1 查CMOS电池有无2.2V以上电压。
2 查CMOS电池座是否氧化、虚焊或坏。
3 查CMOS跳线与跳线帽有无氧化或坏。
4 更换实时晶振与谐振电容。
5 南桥损坏。
○4主板不开机(不加电)解决方法:1 ATX电源是否正常(緑、黑短接,风扇能转则好。
2 电池有无3.0左右电压。
3 测CMOS跳线上有无2.2V以上电压。
4 确定电池到跳线,ATX 5VSB到跳线之间元件是否损坏。
5 四放电6 更换实时晶振和谐振电容。
7 南桥内部损坏(排除开机电路)。
○5主板能开机但不显示(加点不显)解决方法:1 四放电2 更换实时晶振与谐振电容。
3 若还不显则其他电路故障。
○6进系统慢(同时CMOS设置、时间,时保存时不保存)解决方法:1 更换电池。
2 检查CMOS电路有无损坏元件。
○7能开机不能关机解决方法:1 查CMOS跳线是否挑错。
○8时开机时不开机解决方法:1 四放电。
2 查CMOS跳线。
3 更换实时晶振。
4 开机电路问题。
○9手摸晶振就开机(不摸不加电)解决方法:1 更换实时晶振和谐振电容。
2 用酒精清洗南桥。
