燃气管道带气作业方案
正式样本
燃气管道带气作业方案正式样本
使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、概述
此次带气作业位置位于弘运小区院内11#楼东侧，新建中压DN90PE管线与已建DN90PE中压管线采用电熔进行对接。本次作业不会影响到周边用户的正常用气。
二、降压（放散）程序
1、根据现场实际情况，选择接气点处进行放散；
2、用专用夹具在已建管线碰口处北侧1米左右处将PE管夹住；
3、确认夹紧止气后，由管线所相关人员进行降
压放散（用手锯轻轻切割已建DN90PE管末端，直到管内气体外漏，操作人员撤离工作坑，直到放散完毕）；
4、安全要求，无关人员严禁入内，现场杜绝一切火种和火源，作业人员要持证上岗。
三、施工作业程序（作业位置见附图）
1、作业方案：在新旧管线连接位置，断开已建管线末端管帽，加装电熔套筒，通过电熔连接方式完成新旧管线的连通；
2、作业保障及要求
（1）、操作坑：要求沟底离管子两侧不少于400mm，沟槽深度以管底以下350 mm为宜，作业坑大小以施工人员方便作业为原则，满足施工和安全作业要求；
（2）、工具：PE管电熔焊机、夹具、电熔管
件、电源以及消防器材等；
3、作业步骤和人员
作业现场由总工统一指挥，郑锅项目部在工程建设中心指导下负责现场作业，管线所负责放散和警戒，服务部负责置换通气；
（1）、将要安装的电熔套筒准备好，接好电源；
（2）、放散完毕确认管内无压后，操作人员确定连接位置，用手锯轻轻切割PE管，直到切开；
（3）、量好新旧管道接口处尺寸，对新建管道进行切割预制，对电熔区外径进行处理（去除氧化层），确保焊接质量；
（4）、在新旧管道接口处安装DN90电熔套筒；
（5）、焊接：检查电源，连接好电熔焊机，按照焊接工艺参数进行操作；检查观察口冒出情况，按
规定时间进行冷却。
（6）、冷却完毕后，通气检查、置换。并用肥皂水对连接处进行试漏检查，检查合格后待冷却后方可进行回填处理，并在管顶30厘米处加设警示带。
四、安全措施
1、在现场10米范围内设定警戒区，严禁一切火种，现
场配备必要的消防器材；
2、具体操作人员佩带相应的防护用品；
3、作业时专人监护，严禁单独作业；
4、接口在燃气运行压力下用肥皂水检漏，严禁采用点火方式检漏。
5、停送气前告知受影响的燃气用户并作必要的安全提示；
6、恢复通气前，必须通知受影响区域用户关闭
灶前阀门，恢复供气后应在末端进行放散置换，排除进入管内的空气；
7、带气作业敲打工具应使用铜工具，如用钢制工具必须在敲打面涂抹黄油；
8、在作业过程中，如遇异常情况，首先疏散操作人员和周围人员，其次关闭上游阀门，同时采取消防措施，严格按照带气作业危机处理预案实施。
五、置换通气程序
置换通气由管线所和服务部负责。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here
天然气管道保护施工方案 乌海市凯洁燃气有限责任公司段天然气管道与 路桥工程相邻，因为该路桥工程施工需要，其工作面已接近燃气管道的安全距离，需要对燃气管道进行保护措施。施工方案如下：总述：（如图1、图2） 该保护燃气管道长18米，其下均匀分布六个独立基础支撑。每个支撑柱均为砖砌体（1200X500mm,H=3500mm），外抹防水砂浆， 图1 其下为C10素混凝土垫层(1400X700mm，H=200mm)。土方工程为人工开挖，人工回填夯实，放坡系数K=0.47。（工作面c=300mm）工序为：独基土方开挖基坑清理基础垫层浇筑砌体砌筑防水、防潮第二个独基土方开挖﹡﹡﹡﹡土方回填
图2 1.沟槽土方开挖 1.1该地土质为三类土，燃气管道上口距室外地坪约2米，为保证施 工安全，严禁使用任何机械设备进行沟槽土方开挖。人工开挖时应由一端向另一端逐步推进，并要求第一个支撑基础开挖完成后及时进行沟槽清理平整，然后暂停土方工程，进行下道工序施工。 待其他工序完成后方可继续进行土方工程。（放坡系数K=0.47）2.基础垫层 2.1垫层为现浇砼，标号C10，厚度200mm。采用木模支撑。 2.2砼浇筑时严禁人员抛扔，应搭设滑坡溜槽，将混凝土溜至沟槽底， 且振捣均匀。 2.3严禁在砼初凝期内进行其他工序施工。 3.砌筑工程 3.1砌筑均采用“三一法”砌筑，砂浆饱满度水平灰缝≧80%、竖缝
≧90%，砂浆标号为M7.5。 3.2超出砌筑高度时必须搭设脚手架。 4.防水防潮 4.1基础防水防潮采用防水砂浆抹面。 5.土方回填 5.1土方回填时应将基底杂物清理干净，并分层回填夯实。5.2土方回填采用夯实方法，压实系数不得小于0.95. 编制人： 编制日期：
燃气管道定期检验方案 说明书 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
燃气管道定期检验方案说明书 检验单位： 编制： 审核： 审批： 受检单位： 审核： 审批： 某某检验所
年月日 一、总则 单位基本情况介绍，及检验单位基本情况介绍。 二、引用标准 1）TSG D7003-2010《压力管道定期检验规则》—公用管道 2）TSG DZ001-2007《压力管道安全技术监察规程》（工业管道） 3）GB/T21448-2008《埋地钢质管道阴极保护技术规范》 4）Q/SY93-2004《天然气管道检验规程》 5）《在用压力管道定期检验规程》 6）其他相关标准。 三、检验 检验工期：天，前期现场检验天，后期报告天。 1、检验前准备工作 1)检验员在检验前应认真审查下列资料： a.管道的设计、安装、制造的原始资料，包括设计图纸、管道出厂质量证明书、安装施工竣工验收文件和资料。 b.管道使用情况记录。 c.有关修理或改造的文件，包括重大修理、改造方案、施工记录、检验报告、竣工图。 d.土壤分析报告。 e.管道地下杂散电流情况。 f.管道的各类保护措施的使用情况。 g.管道内介质的腐蚀情况。 2)使用单位应提供上述各资料，并做好配合工作。 2、检验项目 1)主要有下列内容： a.一般包括管线敷设环境调查、防腐(保温）层状况不开挖检测、管道阴极保护有效性检测、开挖直接检验。根据检测、检验结果，对腐蚀防护系统进行分级，原则上分为四个等级，1级为最好，4级为最差。
管线敷设环境调查 管线敷设环境调查一般包括环境腐蚀性检测和大气腐蚀性调查。 环境腐蚀性检测中的杂散电流测试，基本要求如下： 进行杂散电流测试时，特别需要注意有轨道交通、并行电缆线、以及其他易产生杂散电流的地方，杂散电流的测试数量依据干扰源的数量确定。 防腐（保温）层状况不开挖检测 对防腐（保温）层与腐蚀活性区域采用不开挖检测方法进行检测，主要检测方法有直流（交流）电位梯度法、直流电位（交流电流）衰减法。检测过程中至少选择两种相互补充的检测方法。 管道阴极保护有效性检测 对采用外加电流阴极保护或者可断电的牺牲阳极阴极保护的管道，应当采用相应检测技术测试管道的真实阴极保护极化电位；对阴极保护效果较差的管道，应当采用密间隔电位测试技术。 开挖直接检验 b.1.4.1 开挖点确定原则 根据防腐（保温）层状况不开挖检测和管道阴极保护有效性检测结果，按照一定比例选择开挖检验点。开挖点数量的确定原则见下表。开挖点的选取应当结合资料调查中的错边、咬边严重的焊接接头以及碰口支连头焊口，风险较高的管段，使用中发生过泄漏、第三方破坏的位置。 b.1. 4.2 开挖直接检验的方法和内容 (1)土壤腐蚀性检测，检查土壤剖面分层情况以及土壤干湿度，必要时可以对探坑处的土壤样品进行理化检验；
微电子科研楼及厂房室外配套工程燃气管道安全保护方案 建设单位：湖南红太阳光电科技有限公司 施工单位：湖南省湘诚建设集团有限公司 施工监理：长沙华星建设监理有限公司 燃气单位：长沙新奥燃气有限公司 微电子科研楼及厂房室外配套工程项目部 二〇一七年三月十日
目录 一、引言 (01) 二、方案内容及各项要求规定 (01) 、工程概况 (01) 、现场示意图、照片 (02) 、工程施工范围内燃气设施现状及资料 (02) 三、施工组织机构 (03) 四、燃气设施保护的具体要求 (03) 、燃气管道保护组织措施 (03) 、燃气管道保护施工管理措施 (03) 、燃气管道保护技术方案 (04) 五、项目建设单位需采取的主要保护措施 (05) 六、项目施工单位需采取的各项保护措施 (05) 七、监理单位的工作职责和任务 (06) 八、施工技术交底 (07) 九、巡查情况安排 (07) 十、紧急情况上报 (08) 十一、损坏处理方式 (08) 十二、应急预案 (09) 附项目通讯联系表 (13)
一、引言 根据《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》（国务院393号令）、《湖南省燃气管理条例》、《长沙市燃气条例》、《长沙市安全管理条例》、《长沙市燃气管道设施保护办法》等法律法规的规定，为保护微电子科研楼及厂房室外配套工程范围内燃气管道及设施的安全，防止事故发生，制定本方案。 二、方案内容及各项要求规定 工程项目概况 本工程位于湖南省长沙市岳麓区东方红路559号，湖南红太阳光电科技有限公司园区内，该室外工程：主要含道路、围墙（含大门）、管网、水景、广场铺装等，按照设计新安装的污水管需横跨原有的燃气管道，埋设深度为米。 现场示意图、照片 现场照片
目录 一、工程概况 (1) 二、编制依据 (1) 三、编制原则 (2) 四、总体部署 (2) 五、主要施工方案及施工工艺……………………………………………………… 4 5.1、路基工程 (5) 5.2、路面面层 (6) 5.3、天燃气管道保护施工方案 (9) 六、质量保证措施 (12) 七、安全保证措施 (14) 八、进度保证措施 (14) 九、环境保护及文明施工措施 (15)
场外运输道路及天燃气管道保护 施工方案 一、工程概况 1、项目地址：银翔车业整车制造、汽车核心零部件生产基地及新能源汽车技术研发中心项目配套建设工程项目位于四川省南充市嘉陵区工业集中区花园大道旁。 2、本工程场平工程土石方运输路线约3里左右途经花园大道-吉利大道-桃子沟遂道-木老镇佛老爷岩村弃土场。在经桃子沟隧道时，隧道原为火车隧道，路面宽4.5米左右，狭窄，单行道。为了加快银翔车业配套建设工程项目的平基工程快速、顺利进行，受嘉陵工业集中区管委会的委托，在吉利大道最南端，修建一条场外运输道路供土石方运输车辆弃渣后空车返航使用。 3、场外运输道路呈南北走向，由于道路所在地地势起伏较大，设计道路等级为等外级道路（四级公路），设计车速为15km/h，标准路幅宽度6.5m，为双向两车道，道路全长1855.602m。在桩号K1+465处与中贵天然气管道相交，交叉角度为 90度左右，天然气管道为1016cm，埋深1.2m左右，道路与天燃气管道交叉处地处山脊，在此修建一座涵洞桥，以便保护天燃管道并供土石方运输车辆弃渣后空车返航使用。 根据天燃气运输管道保护相关规范、标准，场外运输道路与输气管道交叉部分的实施相关工程保护工作。特编制此施工方案并具体落实。 二、编制依据 1、场外运输道路水泥砼路面及天燃气管道保护设计方案及施工图。 2、现行城市道路设计规范、公路工程施工技术规程、公路桥涵施工技术规范及关于规范公路桥涵与石油天然气管道交叉工程管理的通知等相应的规范和质量检验评定标准。 3、本单位拥有的科技成果、管理水平、技术设备力量，多年积累的公路施工经验，施工现场实地踏勘及周围环境的调查所掌握有关资料。
燃气管线保护专项方案 编号：______ 施工单位： 时间：
意见栏施工单位： 签章： 日期： 大连金州中燃城市燃气发展有限公司： 签章： 日期：主管单位： 签章： 日期：
专项施工技术方案 一、工程概况 1、工程名称： 2、建设单位： 3、施工单位： 4、现场负责人：联系方式： 5、概况： 二、施工方式 1、管线定位 利用探管仪器或专业物探公司，对地下燃气管线进行物探测量，确定燃气管线位置及走向，查清支线数量及延伸距离，并在管线上方撒上白灰线。 2、人工探坑 管线定位工作是本工程的首要工作，同时也是重点工作，联系燃气公司相关人员了解燃气管线位置及走向，施工前对交叉点及邻近管线采取人工挖探坑，严禁采用尖锐的铁器或风镐进行挖掘。中压管线、低压管线左右2米范围内不得使
用机械挖掘。 3、平行沟槽 平行于燃气管道施工部位须与燃气公司共同根据相关管线资料及影像信息在现场确定管线的范围及走向，利用人工探坑确定燃气管道的埋设深度，并在燃气管线位置撒上白灰线。 经现场测量，新建管线与已建燃气管线水平间距为0.5m，满足《城镇燃气设计规范》GB 50028-2006及《聚乙烯燃气管道工程技术规程》CJJ63的相关规定。（此项内容手续办完后，施工单位联合燃气公司进行施工路由后再确定） 沟槽边沿距燃气管线0.5米，开挖沟槽深度1.5m，采取分段施工方式，每段开挖长度不得大于12米；除采取分段施工方式外，还须对开挖管沟侧壁进行支撑（支撑方式见图1、图2），开挖弃土堆放位置不得靠近燃气管线一侧，以防塌方。（此项内容手续办完后，施工单位联合燃气公司进行施工路由后再确定）图1：
燃气管道工程碰口方案 编制： 审核： 批准： 有限公司 二〇年一月
目录 第一章方案依据、原则、范围 ....................................................... - 1 - 一、编制依据................................................................................................................................ - 1 - 二、编制原则................................................................................................................................ - 1 - 三、编制范围................................................................................................................................ - 1 - 第二章工程概况................................................................................ - 1 - 第三章碰口施工前的准备工作 ....................................................... - 1 - 一、组织准备................................................................................................................................ - 1 - 二、材料准备................................................................................................................................ - 2 - 第四章、碰口施工方案 ....................................................................... - 2 - 一、碰口准备工作： ............................................................................................................. - 2 - 二、碰口作业时间及安排：........................................................................................... - 2 - 第五章施工技术要求 ....................................................................... - 2 - 第六章安全措施................................................................................ - 4 - 第七章注意事项................................................................................ - 4 -
弘运小区二期燃气工程带气作业方案 一、概述 此次带气作业位置位于弘运小区院内11#楼东侧，新建中压DN90PE管线与已建DN90PE中压管线采用电熔进行对接。本次作业不会影响到周边用户的正常用气。 二、降压（放散）程序 1、根据现场实际情况，选择接气点处进行放散； 2、用专用夹具在已建管线碰口处北侧1米左右处将PE 管夹住； 3、确认夹紧止气后，由管线所相关人员进行降压放散（用手锯轻轻切割已建DN90PE管末端，直到管内气体外漏，操作人员撤离工作坑，直到放散完毕）； 4、安全要求，无关人员严禁入内，现场杜绝一切火种和火源，作业人员要持证上岗。 三、施工作业程序（作业位置见附图） 1、作业方案：在新旧管线连接位置，断开已建管线末端管帽，加装电熔套筒，通过电熔连接方式完成新旧管线的连通； 2、作业保障及要求 （1）、操作坑：要求沟底离管子两侧不少于400mm，沟槽深度以管底以下350 mm为宜，作业坑大小以施工人员方便作业为原则，满足施工和安全作业要求；
（2）、工具：PE管电熔焊机、夹具、电熔管件、电源以及消防器材等； 3、作业步骤和人员 作业现场由总工统一指挥，郑锅项目部在工程建设中心指导下负责现场作业，管线所负责放散和警戒，服务部负责置换通气； （1）、将要安装的电熔套筒准备好，接好电源； （2）、放散完毕确认管内无压后，操作人员确定连接位置，用手锯轻轻切割PE管，直到切开； （3）、量好新旧管道接口处尺寸，对新建管道进行切割预制，对电熔区外径进行处理（去除氧化层），确保焊接质量； （4）、在新旧管道接口处安装DN90电熔套筒； （5）、焊接：检查电源，连接好电熔焊机，按照焊接工艺参数进行操作；检查观察口冒出情况，按规定时间进行冷却。 （6）、冷却完毕后，通气检查、置换。并用肥皂水对连接处进行试漏检查，检查合格后待冷却后方可进行回填处理，并在管顶30厘米处加设警示带。 四、安全措施 1、在现场10米范围内设定警戒区，严禁一切火种，现场配备必要的消防器材；
目录 第一章编制依据 (1) 一、编制依据 (1) 第二章工程概况 (1) 第三章天然气管道保护方案 (2) 一、施工技术方案 (2) 1、便道跨越天然气管道保护措施 (2) 2、桥梁施工过程管道保护措施 (3) 二、施工方法 (3) 1、施工准备 (3) 2、施工平面布置图 (4) 3、施工工艺流程 (5) 4、施工过程及控制要点 (5) 第四章安全保障措施 (7) 一、天然气管线保护管理措施 (7) 二、管线保护及协调措施 (8) 第五章应急预案 (9) 一、领导小组职责 (9) 二、报告处理程序 (10) 三、应急小组相关人员联系电话 (10)
第一章编制依据 1、《中华人民共和国石油天然气管道保护法》； 2、《重庆至贵阳线扩能改造工程仁江河双线特大桥设计施工图》； 3、渝黔铁路公司及中石油公司对天然气管道保护的有关要求； 4、我部现场实际调研情况。 第二章工程概况 仁江河双线特大桥设计里程DK184+424.025～DK186+161.571，在DK185+534-DK185+800段中石油天然气管道（φ1016mmm）从35#、36#、41#承台基础边穿过（详见图1石油管道平面布置图）。
图1 石油管道平面布置示意图 我部施工受天然气管道影响的管道参数如下表所示。 表一施工范围内天燃气管道参数表 序号桩号管道影响范围长度(m) 埋深(m) 管径(mm) 产权单位备注 1 35#、36#、 41#承台约300m 1.5～2.0 1016 中石油有限公司 位于天然气处，下有 盖板涵保护措施第三章天然气管道保护方案 一、施工技术方案 1、便道跨越天然气管道保护措施 因施工便道需通向35#、36#、41#墩，探明天然气管穿越35#、36#、41#墩位置后，在天然气管道上方铺设两幅栈桥予以保护，铺设栈桥时，需在距天然气管道两侧大于5m的位置设置C20的素混凝土基础，作为栈桥基础。栈桥采用400*400*13*210 H型钢焊接、拼装而成，栈桥长度为16m，分别布设在35#、41#墩处。
岢岚西会加气站管道保护工程施工 专 项 施 工 方 案 建设单位：山西压缩天然气集团忻州有限公司 施工单位：兴润建设集团有限公司 编制日期：2016年11月10日
目录 一、编制依据 (2) 二、工程概况 (2) 三、地物情况 (2) 四、天然气管道保护方案 (1) 4.1 管线探明 (1) 4.2 开挖沟槽 (1) 4.3 天然气管保护方法 (1) 五、安全保障措施 (2) 5.1 天然气管线保护管理措施 (3) 5.2 管线保护及协调措施 (4) 六、应急预案 (5) 6.1 领导小组职责 (5) 6.2抢险应急电话 (6) 6.3 工具、设备、器材清单 (6)
岢岚西会加气站管道保护工程施工 天然气管道保护专项施工方案 一、编制依据 1、《岢岚西会加气站管道保护工程施工合同段施工图设计》； 2、监理单位及忻州压缩天然气集团忻州有限公司对天然气管道保护的有关要求； 3、我部现场现场实际调研情况‘ 4、中华人民共和国石油天然气管道保护法。 二、工程概况 国新能源晋西北天然气集团有限公司天然气管道从忻州压缩天然气集团忻州有限公司建设的岢岚西会加气站下方穿越，位置处于加气站进出口处，需做燃气管道保护。 三、地物情况 天然气管道影响的管道参数如下表所示。 表一施工范围内天然气管道参数表
1#天然气管道，位于忻州市岢岚县西会村处，直径D=700mm，影响路基范围约85m,埋深为2500--3000cm,位于西会加气站填方处，设计图附后。 四、天然气管道保护方案 4.1 管线探明 在临时便道施工前，根据业主提供的管网图注示及晋西北天然气集团有限公司
一．编制依据 2 1.1、汽贸城工程概况 2 1.2、燃气管道概况 2 二、汽贸城规划及天然气管道位置平面图3 三、专项保护方案的实施程序细则3 四、燃气管道及设施保护技术措施 4 4.1、排除燃气管道保护范围内的危险源5 4.2、施工车辆跨越燃气管道的保护措施5 4.3、土石方爆破震动波对燃气管道危害的保护措施6 五.应急抢险领导组织机构及职责9 5.1应急抢险领导组织机构9 5.2职责10 六、监控量测信息处理及预警判定11 6.1监控量测信息处理11 6.2燃气管线预警判定12 七、应急预案响应程序13 7.1紧急情况处置流程图13 7.2应急响应14 八、预防保证措施15 九、预防保证措施16 十、附件17
一、编制依据 根据《中华人民共和国石油天然气管道保护法》第三十五条：进行下列施工作业，建设单位及施工单位应当向管道所在地县级人民政府主管管道保护工作的部门提出申请：1.穿跨越管道的施工作业；2.在管道线路中心线两侧各五至五十米和本法第五十八条第一项所列管道附属设施周边一百米地域范围内，新建、改建、扩建、铁路、公路、河渠，架设电力线路，埋设地下电缆、光缆，设置安全接地体、避雷接地体；3.在管道线路中心线两侧各两百米和本法第五十八条第一项所列管道附属设施周边五百米地域范围内，进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。 县级人民政府主管管道保护工作的部门接到申请后，应当组织建设单位、施工单位与管道企业协商确定施工作业方案，并签订安全防护协议；协商不成的，主管管道保护工作的部门应当组织进行安全评审，做出是否批准作业的决定。 后附：《中华人民共和国石油天然气管道保护法》第三章 1.1、汽贸城工程概况 巴中盘兴汽贸基建工程，位于四川省巴中市恩阳区燕飞村～三凤村，总用地面积1327584.06平方米，合1991.38亩。主要功能是服务于巴中及周边县市的汽车贸易、汽车售后等。本项目由巴中市汇鑫发展有限公司建设，总投资约3亿元，是巴中市重点建设项目之一。现阶段基础建设施工已进入到中期，场坪已初具规模。 1.2、燃气管道概况 巴中盘兴汽贸城基建工程施工范围中的燃气管道，是川西燃气东送的主要管道，管道直径大于1M，设计压力4.2兆帕，
工程碰口方案 工程概况 本工程为****天然气工程，此次碰口为****新敷中压OD110管道与已 敷设公刘街0D16C主管道进行连接、碰口。该工程由***设计，****监理， 本次施工点均已完成准备工作，本次施工焊接OD160/160/63鞍型异径三通1个，OD110/63电熔变径1个，OD110P管4.4米。 、编制依据 1、****设计蓝图。 2、《城镇燃气输配工程施工及验收规范》。(CJJ33-2005) 3、《聚乙烯燃气管道工程技术规程》。(CJJ63-2008)。 4、现场实际情况。 三、组织机构 项目经理：** 现场负责人：**，负责本次碰口的安全、质量，协调沟通与各部门之间的联系，合理安排项目部人员。 安全员：**，负责本次碰口的安全施工及警戒工作。 质检员：**，负责本次碰口的质检工作。 施工员：**，负责本次碰口的焊接施工。 现场施工协助人员**，严格按照碰口方案进行操作，保证焊口质量。民工2名：对操作坑进行临时开挖、回填。 四、碰口时间
2015年4月8日14点30分一2015年4月8日16点00分 五、施工准备 1、机具设备 注：记号笔、玻璃、卷尺、电笔、万能表等在进入工地前由王育军准备, 六、碰口步骤 1 、碰口之前新敷设管线必须完成压力试验，管线所完成该段带气管线放散工作，工程技术部负责检查，检查完成后，由工程技术部负责人以书面形式通知项目部**管道为0.2MPa状态后，开始对本次碰口进行施工。 2、施工人员进入操作现场，先清理管道上及操作坑内的粘土、杂物，然后现场施工人员进行操作，测量、制作、刮口并焊接所有碰口管件，确保管道横平竖直。焊接完成后并冷却30mi n。 3、冷却时间到后，**下沟检查焊接质量及冷却程度，质检员复查，确保焊接质量合格后，开始打开鞍型三通通气，并对焊口使用肥皂水检漏,
甲方：建设单位（全称）武汉海特生物制药股份有限公司 乙方：施工单位（全称）中都建设集团有限公司 丙方：武汉市车都天然气有限公司 根据《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《湖北省燃气管理条例》、《武汉市燃气管理条例》、《水平定向钻进管线铺设工程技术规程》等法律法规及技术标准、规范和规程的规定，为了保护武汉市施工现场燃气管道及设施的安全，防止事故发生，经三方协商，就武汉海特科技园大门工程项目达成以下施工现场燃气管道及设施的安全保护协议，本协议管辖范围仅限甲方提供相关施工图纸范围及相关施工内容，超过上述范围，三方应另行签订保护协议并另行办理燃气管线安全咨询。 第一条甲方在工程办理开工手续前，应将位于武汉市经济技术开发区车城大道武汉海特科技园大门工程的施工范围、内容、工期、相关施工设计图纸（根据需要须提供相应地下构筑物、基槽、桩基主体施工图、道路施工图及地下管线设施平、纵断面图、）、施工组织设计、顶管或定向穿越作业方案、施工现场总平面布置图等资料提供给丙方，并落实专人负责与丙方联络具体事宜；甲方保证所提供资料的真实、准确和完整。 第二条甲方、乙方、丙方三方各应指定一名工程项目联系人，该联系人负责在整个施工期间各自所辖责任范围内燃气管道安全保护和协调工作，不得以任何理由拒绝签收其他联系人签发的通知书或联系函；联系人如需变动的，应及时通知其他两方。 第三条丙方在甲方提供上述完整的资料后，应根据甲方提供的相关施工图纸所确定的施工范围，向甲方提供该施工及影响范围内燃气管道及设施的图纸资料，和甲方预约确定现场交底的时间,并由甲方通知乙方三方共同进行现场交底。甲方应负责将该施工及影响范围内燃气管道及设施的图纸资料移交乙方，该工程项目不同阶段、不同专业的施工由不同施工单位负责的，甲方负有向其所有施工单位移交资料和交底的责任。由于周边环境发生变化等原因，图纸标注与现场可能会有一定的误差，甲方和乙方必须对燃气管道及设施的具体实际位置进行现场探测和地下物探，否则发生燃气事故由甲方和乙方负全部责任。 第四条甲方依据已取得施工及影响范围内燃气管道及设施的图纸资料，用仪器探测或人工探挖方式勘定核实施工现场地下燃气管道和设施的实际具体位置，明确燃气管道及设施现场的安全保护范围及安全控制范围，甲方和乙方应在已探明的燃气管道及设施上方设置安全警示标识。 第五条燃气管道设施的安全保护范围及安全控制范围： （一）安全保护范围： 1．低压、中压管道管壁及设施外缘两侧1米范围内的区域； 2．次高压管道管壁及设施外缘两侧2米范围内的区域； 3．高压管道管壁及设施外缘两侧5米范围内的区域。 （二）安全控制范围：
天然气管道防护方案精集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
天然气管线防护涵洞工程施工方案 一、编制依据： （一）《输油输气管道线路工程施工及验收规范》SY0401-98。 （二）《天然气集输管道施工及验收规范》SY0466-97。 （三）《石油天然气钢质管道无损检测》SY4109/1-2005。 （四）《石油天然气管道穿越施工及验收规范》SY/14079-95。 二、工程概况： 获嘉至平原新区天然气长输管道，在里程K31＋450处与在建公路交叉。根据对天然气管道保护要求，公路建设需要在交叉处增设混凝土盖板涵一座，涵洞长10m ，净宽1.2m ，净高2m ，基础、墙身为C20混凝土，盖板为C20钢筋混凝土盖板，公路与涵正交。 三、质量目标： 1、土方开挖 （1）土方开挖之前应在天然气管道及原有防护设施范围内撒出灰线，做好标识。用水准仪测出原地坪标高，确定天然气管道的埋深。 （2）在管道两侧各5米范围内的土方严禁机械开挖，必须进行人工开挖，专门技术人员现场监护，并请天然气管道管理单位技术人员旁站指导。确定出天然气管道位置后，在其四周用铁锹、洋镐等锋利工具时不能用力太猛、防止伤害管道的保护层。 （3）开挖至天然气管道暴露后，用草袋覆盖管道，防止紫外线暴晒，露管时间不能超过24小时，并安排人员24小时现场看护，防止人为破坏。
2、基础及墙身施工方法 （1）涵洞挖基时应做好排水引流工作，严禁基底被水浸泡，基底挖至设计标高后，应对基底承载力进行检测，达到设计要求，经监理工程师认 可后，方可进行基础施工。 （2）基础砼强度达到规范规定要求，便可立模，模板拼缝严密，支架支撑要有足够的刚度和稳定性。砼采用泵送入模。插入式机械振捣，振捣以砼泛浆不冒气泡为度。保证砼外表整体美观。 混凝土浇注24小时后即进行养护。混凝土拆除支撑和模板的时间经同条件下养护的混凝土检查试件试压后，按规范规定确定。 3、盖板预制及运装 （1）预制场地平整，盖板预制台为15㎝厚的砼抹平，上铺2.5mm 的铁皮，使结构底部平整光洁，涂刷隔离剂。 （2）钢筋分块绑扎，垫好垫块。钢筋经监理工程师验收后，随即拼装侧面钢膜，予以固定，砼浇注后即用塑料薄膜覆盖养生，保证其温度及湿度符合要求。当同条件养护试件达到规定强度时，方可移动构件或进行架设。 （3）涵盖板从预制厂用汽车运到现场，吊车装卸，节间挤缝严密，沉降缝处节缝与垫层基础下对齐，安装后各侧面应一条线整齐。 4、沉降缝、防水层施工 沉降缝外侧用沥青浸制麻补筋填塞深5㎜，内侧以100号水泥砂浆填塞深15㎜，视接缝处圬工的薄厚，补筋与砂浆之间可以填满，亦可以留下空隙填以薄粘土，在沉降缝外面敷设0.2m 宽的一层沥青浸制麻筋，涂沥青，再辅浸煮过的沥青布二层，沥青麻布平整，搭接不少于10㎝，与盖板面密贴。涂最后一道沥青油，完成防水层。
渭南市儿童福利院中压碰口方案 一、动火地点：西南京路 二、动火内容：中压碰口 三、动火时间：2012.03.03。 四、动火置换参加单位： 1．施工单位：中国南海工程有限公司陕西分公司渭南项目部。2．建设单位：渭南天然气有限公司运行部、安环部、客服部。 五、监理单位：宏业监理公司 六、动火置换前的准备工作： 1．为确保安全，各施工操作人员必须明确各自的任务和责任。2．所需各种材料、动火施工设备、机具、灭火器、通讯设备和检测仪必须全部到位。 3．人员组织、安排落实到位。 4．前期施工必须完全结束。 七、置换碰口施工方案： 1. 放散：首先关闭西南京路教师小区对面阀井PE球阀，关闭荷塘苑小区、潼关金厦、福利院、福利小区各个调压箱低压球阀，打开以上各个单位调压箱中压放散阀进行放散，直到常压为止。 2. 吹扫：用空压机从福利小区北楼调压箱中压放散阀处吹入压缩空气，管道中残存天然气从以上单位调压箱中压放散阀排出，直到吹扫干净彻底为止。 1．焊接：锯开动火点，将新建的中压管道与原有的中压管道焊接
在一起，仔细检查焊口质量，合格后方可进行置换。 2．置换：打开教师小区对面PE球阀，送入天然气，置换管道中残存空气，从以上单位各个调压箱中压放散阀排出，直到置换干净彻底为止，关闭放散阀。 3．检漏：用肥皂水对焊口进行检漏，合格后再用检漏仪复检，合格后方可恢复通气。 4．通气：打开以上单位各个调压箱低压球阀，恢复通气；并对各个调压箱进行低压输出调校。 八、参加碰口人员组成： 1．现场指挥人 2．监火人： 3．吹扫人： 4．放散人： 5．切割人： 6．PE 焊工： 中国南海工程有限公司陕西分公司渭南项目部
一．编制依据 2 1.1、汽贸城工程概况 2 1.2、燃气管道概况 2 二、汽贸城规划及天然气管道位置平面图 3 三、专项保护方案的实施程序细则 3 四、燃气管道及设施保护技术措施 4 4.1、排除燃气管道保护范围内的危险源 5 4.2、施工车辆跨越燃气管道的保护措施 5 4.3、土石方爆破震动波对燃气管道危害的保护措施 6 五.应急抢险领导组织机构及职责 9 5.1应急抢险领导组织机构 9 5.2职责 10 六、监控量测信息处理及预警判定 11 6.1监控量测信息处理 11 6.2燃气管线预警判定 12 七、应急预案响应程序 13 7.1紧急情况处置流程图 13 7.2应急响应 14 八、预防保证措施 15 九、预防保证措施 16 十、附件 17
一、编制依据 根据《中华人民共和国石油天然气管道保护法》第三十五条：进行下列施工作业，建设单位及施工单位应当向管道所在地县级人民政府主管管道保护工作的部门提出申请：1.穿跨越管道的施工作业；2.在管道线路中心线两侧各五至五十米和本法第五十八条第一项所列管道附属设施周边一百米地域范围内，新建、改建、扩建、铁路、公路、河渠，架设电力线路，埋设地下电缆、光缆，设置安全接地体、避雷接地体；3.在管道线路中心线两侧各两百米和本法第五十八条第一项所列管道附属设施周边五百米地域范围内，进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。 县级人民政府主管管道保护工作的部门接到申请后，应当组织建设单位、施工单位与管道企业协商确定施工作业方案，并签订安全防护协议；协商不成的，主管管道保护工作的部门应当组织进行安全评审，做出是否批准作业的决定。 后附：《中华人民共和国石油天然气管道保护法》第三章 1.1、汽贸城工程概况 巴中盘兴汽贸基建工程，位于四川省巴中市恩阳区燕飞村～三凤村，总用地面积1327584.06平方米，合1991.38亩。主要功能是服务于巴中及周边县市的汽车贸易、汽车售后等。本项目由巴中市汇鑫发展有限公司建设，总投资约3亿元，是巴中市重点建设项目之一。现阶段基础建设施工已进入到中期，场坪已初具规模。 1.2、燃气管道概况 巴中盘兴汽贸城基建工程施工范围中的燃气管道，是川西燃气东送的主要管道，管道直径大于1M，设计压力4.2兆帕，管道埋设深度小于3m，已通气。

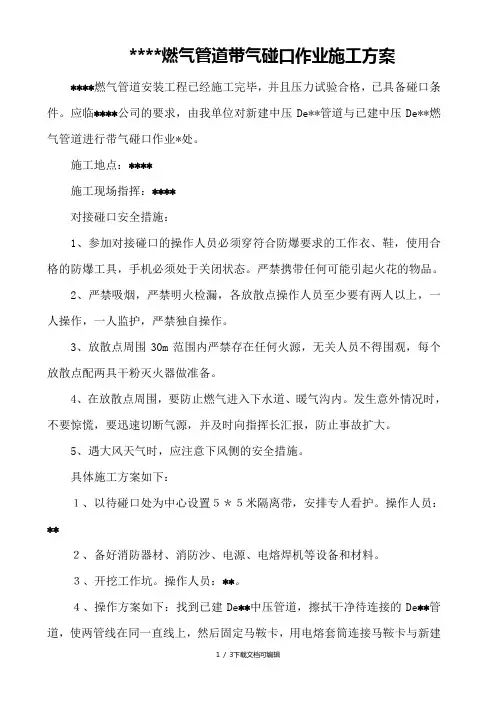

****燃气管道带气碰口作业施工方案 ****燃气管道安装工程已经施工完毕，并且压力试验合格，已具备碰口条件。应临****公司的要求，由我单位对新建中压De**管道与已建中压De**燃气管道进行带气碰口作业*处。 施工地点：**** 施工现场指挥：**** 对接碰口安全措施： 1、参加对接碰口的操作人员必须穿符合防爆要求的工作衣、鞋，使用合格的防爆工具，手机必须处于关闭状态。严禁携带任何可能引起火花的物品。 2、严禁吸烟，严禁明火检漏，各放散点操作人员至少要有两人以上，一人操作，一人监护，严禁独自操作。 3、放散点周围30m范围内严禁存在任何火源，无关人员不得围观，每个放散点配两具干粉灭火器做准备。 4、在放散点周围，要防止燃气进入下水道、暖气沟内。发生意外情况时，不要惊慌，要迅速切断气源，并及时向指挥长汇报，防止事故扩大。 5、遇大风天气时，应注意下风侧的安全措施。 具体施工方案如下： １、以待碰口处为中心设置５＊５米隔离带，安排专人看护。操作人员：** ２、备好消防器材、消防沙、电源、电熔焊机等设备和材料。 ３、开挖工作坑。操作人员：**。 ４、操作方案如下：找到已建De**中压管道，擦拭干净待连接的De**管道，使两管线在同一直线上，然后固定马鞍卡，用电熔套筒连接马鞍卡与新建De**中压管线，并按规范操作施工。操作人员：**。
