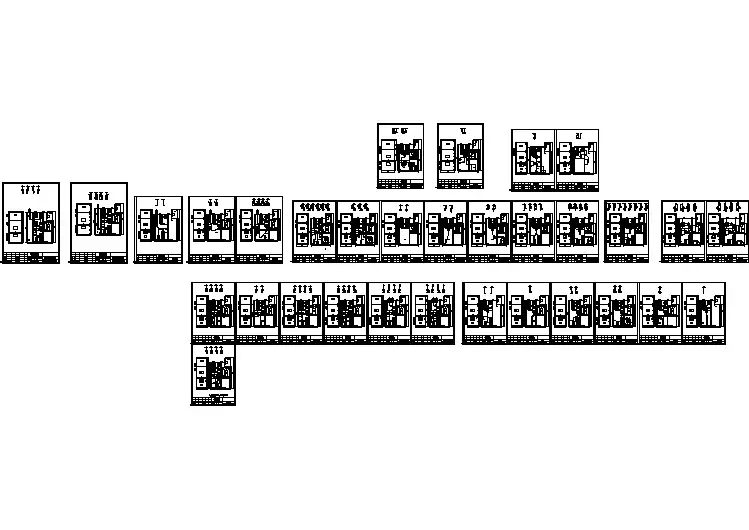

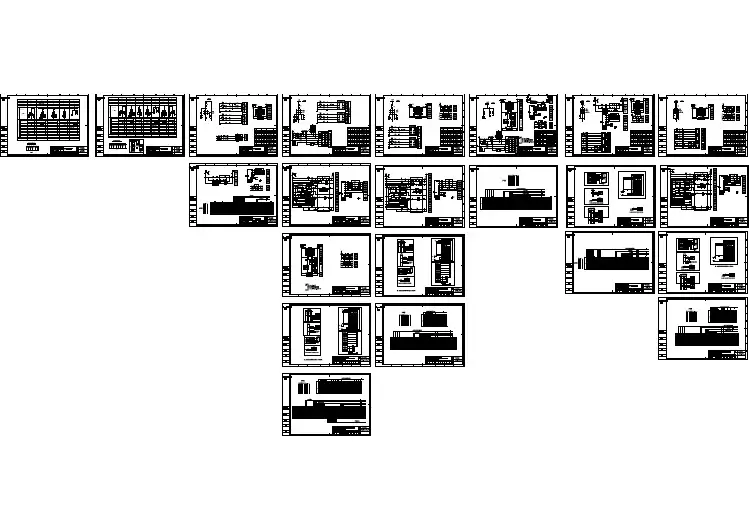

某配电工程20台KYN28型中置柜壳体设计图(含一次方案图)
- 格式：doc
- 大小：1.71 MB
- 文档页数：12
下载文档原格式
合集下载
KYN28-12中置柜全套总装图
? + ? ??S
?H ???S f??? ?8段保东$
??
S? / %? m? 8MY.043.010中山明阳电器有限公司KYN28A-12(Z)敷铝锌板 ??d2支架
? :??s????? ? ?g?? %? ? ?? %?8MY.043.010技术要求弯内1角21DZn...4R;2.? 8MY.043.010KYN28A-12(Z)d2支架
? :?s?8MY.043.010技术要求弯内1角2..4R;明阳电器}加工处12.5技 术 要 求去毛刺
?s :??KYN28A-12(Z)去毛刺技 术 要 求8MY.043.01012.5421加工处.弯内.R角技术要求;张 为}材 料设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}1d2明阳电器}张 为}设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}18MD.GCS.001.111mm±1.825002000～1.2±1000～20001000400～±0.8120～400±0.530～120±0.36～30±0.20.1±0.5～6未注公差原则差公单位（ ）基本尺寸表面喷塑4.36.85未注尺寸公差按%%p1/2IT12未注倒角技术要求0.5x45%%d1.2.3.冲孔方向向内，工件表面无飞边1冷轧钢板δ2左侧板}GZ013L001? 7 ?? %? %8? ? 7?设 计校 对标准化工 艺标 记 ??ACD? ?? ?批 准审 定更改文件号审 核分 区处 数签 字日 期GZ013L001共 张 第 张重 量阶 段 标 记材 料数 量件比 例1:10明阳龙源电力电子}111000H14/7004002003005006GZS1
?H ???S f??? ?8段保东$
??
S? / %? m? 8MY.043.010中山明阳电器有限公司KYN28A-12(Z)敷铝锌板 ??d2支架
? :??s????? ? ?g?? %? ? ?? %?8MY.043.010技术要求弯内1角21DZn...4R;2.? 8MY.043.010KYN28A-12(Z)d2支架
? :?s?8MY.043.010技术要求弯内1角2..4R;明阳电器}加工处12.5技 术 要 求去毛刺
?s :??KYN28A-12(Z)去毛刺技 术 要 求8MY.043.01012.5421加工处.弯内.R角技术要求;张 为}材 料设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}1d2明阳电器}张 为}设 计}制 图}工 艺}标准化}校 核}审 定}批 准}标记}处数}更改文件号}签字}日期}材 料}数 量 }比 例}重 量}18MD.GCS.001.111mm±1.825002000～1.2±1000～20001000400～±0.8120～400±0.530～120±0.36～30±0.20.1±0.5～6未注公差原则差公单位（ ）基本尺寸表面喷塑4.36.85未注尺寸公差按%%p1/2IT12未注倒角技术要求0.5x45%%d1.2.3.冲孔方向向内，工件表面无飞边1冷轧钢板δ2左侧板}GZ013L001? 7 ?? %? %8? ? 7?设 计校 对标准化工 艺标 记 ??ACD? ?? ?批 准审 定更改文件号审 核分 区处 数签 字日 期GZ013L001共 张 第 张重 量阶 段 标 记材 料数 量件比 例1:10明阳龙源电力电子}111000H14/7004002003005006GZS1
KYN28-12中置柜详细介绍

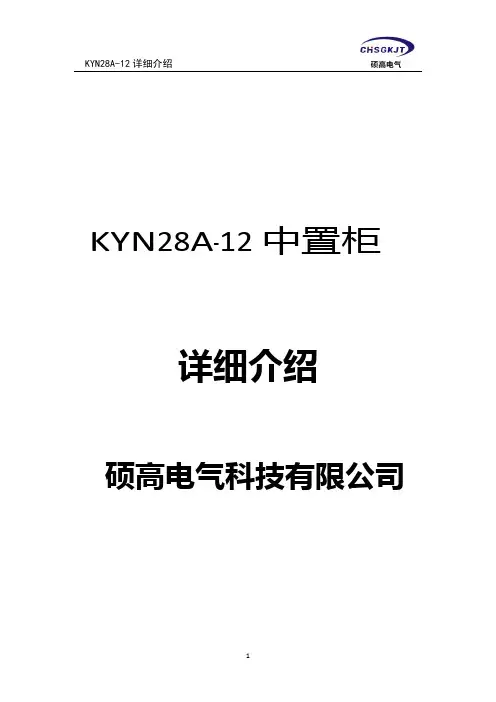

KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
KYN28中置式开关柜
KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。
根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

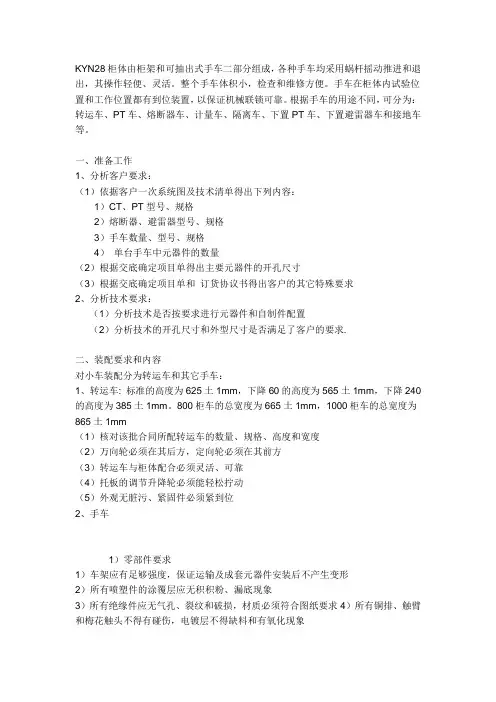

一、准备工作1、分析客户要求：（1）依据客户一次系统图及技术清单得出下列内容：1）CT、PT型号、规格2）熔断器、避雷器型号、规格3）手车数量、型号、规格4）单台手车中元器件的数量（2）根据交底确定项目单得出主要元器件的开孔尺寸（3）根据交底确定项目单和订货协议书得出客户的其它特殊要求2、分析技术要求：（1）分析技术是否按要求进行元器件和自制件配置（2）分析技术的开孔尺寸和外型尺寸是否满足了客户的要求.二、装配要求和内容对小车装配分为转运车和其它手车：1、转运车: 标准的高度为625土1mm，下降60的高度为565土1mm，下降240的高度为385土1mm。
800柜车的总宽度为665土1mm，1000柜车的总宽度为865土1mm（1）核对该批合同所配转运车的数量、规格、高度和宽度（2）万向轮必须在其后方，定向轮必须在其前方（3）转运车与柜体配合必须灵活、可靠（4）托板的调节升降轮必须能轻松拧动（5）外观无脏污、紧固件必须紧到位2、手车1）零部件要求1）车架应有足够强度，保证运输及成套元器件安装后不产生变形2）所有喷塑件的涂覆层应无积积粉、漏底现象3）所有绝缘件应无气孔、裂纹和破损，材质必须符合图纸要求4）所有铜排、触臂和梅花触头不得有碰伤，电镀层不得缺料和有氧化现象5）触臂和梅花触头必须经过防腐处理6）底盘车辅助开关S8（实验位置）、S9（工作位置）的触点必须符合合同要求7）闭锁电磁铁的操作电压符合合同要求(AV\DC)（2）零部件配合要求：1）闭锁电磁铁和解锁装置灵活可靠2）程序锁安装不得高出手车左边防护条的最左端3）三相触臂相间、断口和对地安全距离误差不超过正负1、5MM4）接线手车应按《高、低压成套设备二次（辅助回路）下线配置工艺守则》进行接线，要求走线工整，吸盘粘贴牢固且不影响客户安装元器件，线路的通路、开路符合图纸要求5）外观无脏污，紧固件必须紧到位（3）手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM三、装配方法及细则根据不同规格手车，装配细则如下：1、PT车、PT+避雷器车相间距：800柜车为210土1mm，1000柜车为275土1mm。

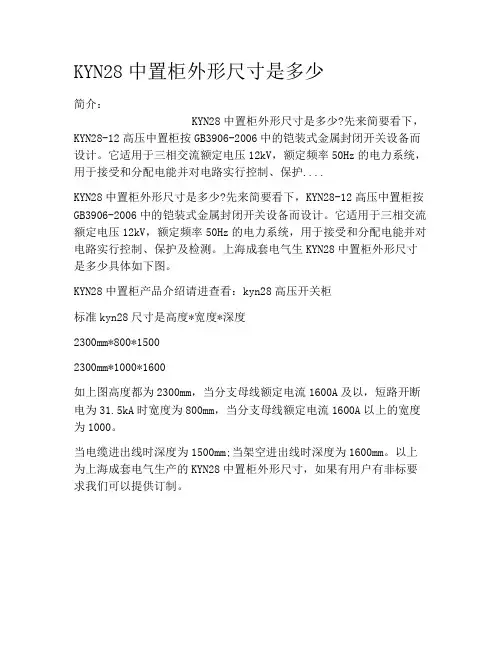

电气知识：KYN28中置柜外形尺寸是多少
KYN28中置柜外形尺寸是多少
简介：
KYN28中置柜外形尺寸是多少?先来简要看下，KYN28-12高压中置柜按GB3906-2006中的铠装式金属封闭开关设备而设计。
它适用于三相交流额定电压12kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护....
KYN28中置柜外形尺寸是多少?先来简要看下，KYN28-12高压中置柜按GB3906-2006中的铠装式金属封闭开关设备而设计。
它适用于三相交流额定电压12kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护及检测。
上海成套电气生KYN28中置柜外形尺寸是多少具体如下图。
KYN28中置柜产品介绍请进查看：kyn28高压开关柜
标准kyn28尺寸是高度*宽度*深度
2300mm*800*1500
2300mm*1000*1600
如上图高度都为2300mm，当分支母线额定电流1600A及以，短路开断电为31.5kA时宽度为800mm，当分支母线额定电流1600A以上的宽度为1000。
当电缆进出线时深度为1500mm;当架空进出线时深度为1600mm。
以上为上海成套电气生产的KYN28中置柜外形尺寸，如果有用户有非标要求我们可以提供订制。
KYN28中置柜

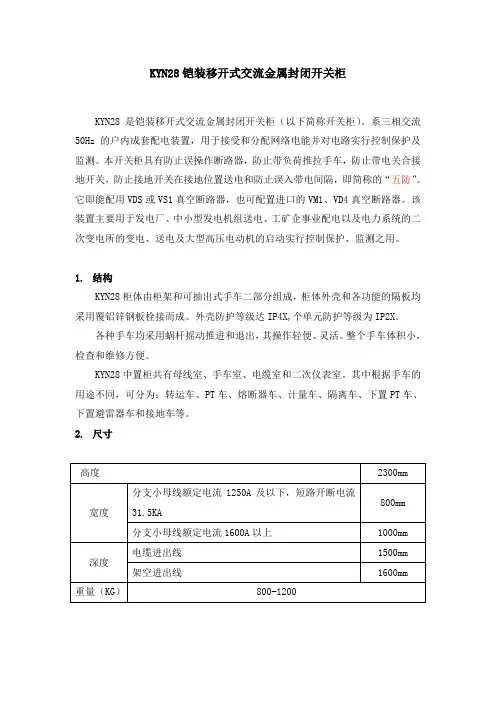

KYN28铠装移开式交流金属封闭开关柜KYN28是铠装移开式交流金属封闭开关柜（以下简称开关柜）。
系三相交流50Hz的户内成套配电装置，用于接受和分配网络电能并对电路实行控制保护及监测。
本开关柜具有防止误操作断路器，防止带负荷推拉手车，防止带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”。
它即能配用VDS或VS1真空断路器，也可配置进口的VM1、VD4真空断路器。
该装置主要用于发电厂、中小型发电机组送电、工矿企事业配电以及电力系统的二次变电所的变电、送电及大型高压电动机的启动实行控制保护、监测之用。
1.结构KYN28柜体由柜架和可抽出式手车二部分组成，柜体外壳和各功能的隔板均采用覆铝锌钢板栓接而成。
外壳防护等级达IP4X,个单元防护等级为IP2X。
各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
KYN28中置柜共有母线室、手车室、电缆室和二次仪表室。
其中根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
2.尺寸3.特点柜体结构采用敷铝锌板经多重折弯组装而成。
完全采用金属铠装及彻底分隔。
柜壳封密度高，防止设备受杂物和虫害侵入，防护等级IP4X可配用VDS、VS1及进口VM1，VD4真空断路器。
高压室内的真空断路器及其操作机构仅需少量维护。
更换断路器非常简单，手车互换性好。
柜体可靠墙安装，柜前维修，减少占地面积。
也可以不靠墙安装，双面维护。
二次线敷设于尺寸宽裕的线槽内，容易接线。
电缆室有充裕的空间，可以联结多根电缆。
透过面板门，极易观察到电缆室安装情况。
快速接地开关用于接地和回路短接。
产品符合GB3906、DL404参照采用国标，EC-298标准。
4.联锁装置接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动只有断路器手车可靠定位在试验位置或工作位置时，方可操作接地开关关合时，手车不能从试验位置移至工作位置接地开关仅在手车在试验位置时才能操作手车在工作位置时，二次插头被锁定不能拔出手车只有在试验位置时，二次插头才能插入或拔出。

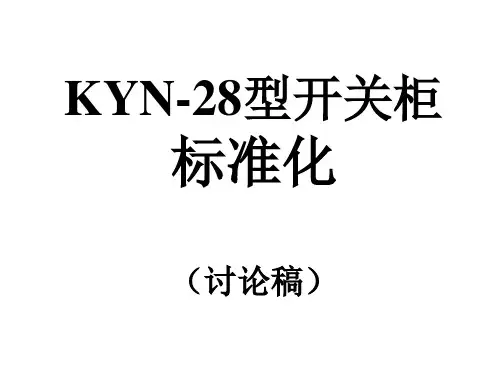

KYN28A标准化(设计经验总结)
• 根据运行经验，确定以下六个参数： 630A/20kA 1250A/25kA 1250A/31.5kA 2500A/31.5kA 3150A/40kA 4000A/40kA
二、主要技术参数
• 满足DL/T 593中户内开关设备和控制设备的正常使用条件。 • （1）周围空气温度最高不超过40℃，且24h内测得的平均 温度不超过35℃。周围空气最低温度为-25℃。 • （2）阳光辐射的影响可以忽略。 • （3）海拔不超过1000m。 • （4）周围空气没有明显地受到尘埃、烟、腐蚀性和/或可 燃性气体、蒸汽或盐雾的污染，外绝缘的最小标称爬电距 离应满足户内开关设备外绝缘的爬电距离要求。 • （5）湿度条件如下： • ——在24h内测得的相对湿度的平均值不超过95%； • ——月相对湿度的平均值不超过90%。 • （6）来自开关设备和控制设备外部的振动或地震可以忽 略。
• 试验应满足DL/T 404的要求； • 样柜应按照标准化设计的互感器进行配置， 并安装于柜内进行试验； • 综保装置若未研制完成标准化样机，开关柜 试验认证过程中可不配置； • 绝缘试验包括相间、相对地两种状态； • 局部放电试验记录数据，局部放电量作为打 分依据，试验过程中PT拆除；
• 温升试验在1.1倍额定电流下进行； • 短时/峰值耐受电流试验考核主回路、 接地回路； • 可移开部件的机械操作试验中工作位 置至隔离位置的操作次数为3000次；
• 1.柜体材质及厚度
柜体主框架（包括顶盖、底板、侧板） 材质为敷铝锌板，前后门板材质为冷 轧钢板，表面做喷塑处理。 大电流柜体部分可采用防止涡流的非 导磁材料。
2.母排规格 • 系统电流为630A、1250A时，主母线 额定电流统一为1250A； • 切断面应进行尖角球面处理。 • 不推荐采用热缩护套。
KYN28-12型铠装中置式金属封闭开关柜

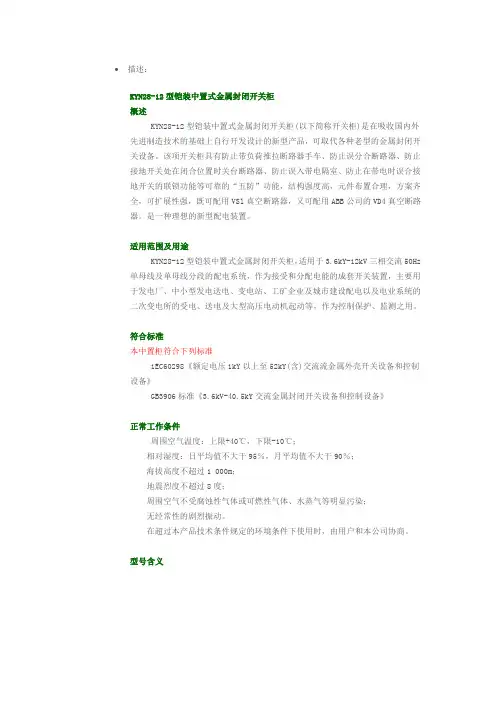

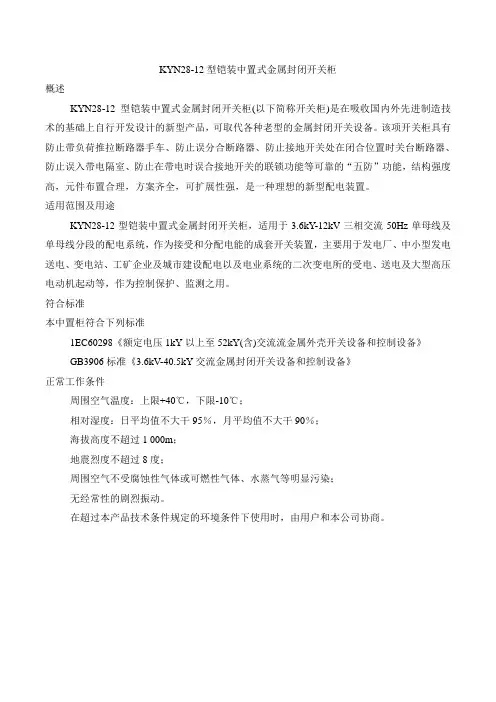

KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
操作方便且极易监视的柜体设计。
体积小并可靠墙安装的开关柜，节省配电间占地面积。
快速接地开关用于接地及回路短接主要技术参数开关柜的主要技术参数(见表1)开关柜外形尺寸开关柜外形尺寸(见图1、表4)开关柜结构KYN28-12型开关柜的设计按GB3906中的金属铠装移开式开关设备的要求而设计，主要由柜体和中置式手车两大部分组成，柜体分断路器室，母线室、电缆室和继电器保护室等四个单独的隔室，外壳防护等级为，P4X，各隔室间和当断路器室门打开，断路器手车处于断开、试验位置时防护等级为，P2X，中置式手车由主开关(或其它功能元件)和底盘车两部分构成。

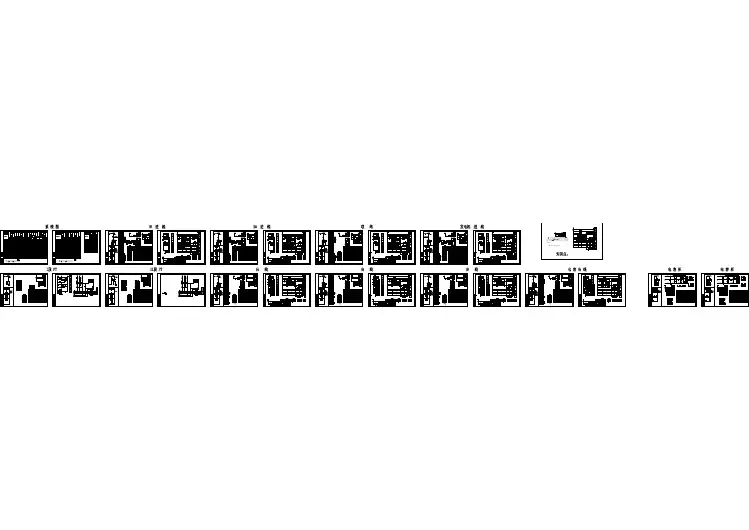

某水电站KYN28高压开关柜cad详细设计图
R 名称 QH29-0212-51注：变压器操作箱外型为3U板高。有载调压装置有载调压装置更改文件号标记处数D日 期签 字1 日 期设计制图C2H1H11324324B1K变压器操作箱1LKK1HKK1L低后备单元1H高后备单元齐河城南35KV变电站2日 期日 期审核校对标 准 化日 期3名称批 准工程PB1柜 柜面布置图 型号4 图名第 2 张5 图号：2HZJ1-32L低后备2H高后备GD公共端子2L51231L51232K变压器操作箱2L低后备单元2H高后备单元2LKK2HKK控制开关（30节）1HZJ1-31H高后备1L低后备有载调压预留正面2U盲板4U盲板A差动保护单元1T1 2T差动就地跳闸差动保护单元2T退出合闸远控KK温控仪232LZK11T差动1LZK22T1TZK1ZK11H2HZK2ZK2ZK11H2LZK21L2HZK1ZK1背面45高后备保护 压板定义 有载调压重瓦斯 本体重瓦斯鲁能泰山自动化研究所共 11 张6 （1H、2H） （1H、2H） （1H、2H） （1H、2H） 压板代号 XB4 XB3 XB2 XB1 保护分 差动保护D 高后备保护低压侧出口 （1H、2H） （1L、2L） （1L、2L） （1L、2L） XB5 XB3 XB2 XB1低后备保护 差动保护 压力释放 保护分CBA6日 期签 名借(通)用件登记CAD 制 图旧底图总号底图总号绘 图}校 对}旧底图总号}底图总号}日期}签字}设计}产品型号}审核}北京美兰尼尔公司}工程名称}第 张}共 张}图号}校核}制图}*3-2*2-2*I-3*I-221A33A*I-1*2-121A11A13-742L6-A 200/5A*313-13白红12HD82A26BD21I-45LW2-1a.4.6a.40.20/F8AD11-22/21-8GZ AC220V*3绿A12*1-2I-2813-1012LD
KYN28A-12中置柜全套一、二次原理图
旧底图总号日 期签 字校 描描 图借通用件登记ZHONG}QUAN}\W0.5日期签字更改文件号处数标记设 计}校 对}审 核}工 艺}标准化审 定}批 准}日 期}产品型号所属装配序号图 样 标 记}重量}比例}数量}共 页第 页302-∅4.5∅8800800800800800800800800800800800800800800800注：1、两进线和一母联需机械闭锁注：1、两进线和一母联需机械闭锁A11{\Fgeditxt,hztxt|c13412{\Fgeditxt,hztxt|c134{\Fgeditxt,hztxt|c134{\Fgeditxt,hztxt|c1344-%%C3.5铭牌DX54321HWSHYHGHWGHR%%C23COS%%CKYN28A-121AH（I段进线柜）注：此柜后下门装有电磁锁模\P拟\P牌8SB7SA21LP92LP103LP116SA1LW12NR630113113800电流\P测量2S22S22S12S1AθU控制电源断路器柜内照明带电显示器电缆室加热手车室加热凝露传感器温度传感器温湿度控制器电磁锁开\P关\P量\P输\P入}远程/就地}断路器分闸}断路器合闸}3S23S13S23S1保护\P电流1122215051试验位置}工作位置}公共端}信\P号\P回\P路}信号小母线}事故跳闸}预告信号}事故信号}分闸合闸4143130204957585556461291914010控制电源断路器储能回路储能旋钮储能指示25352434就地远方485-A}485-B}485-G}通\P信}11AH(井下II回)铭牌A54321HWSHYHGHWGHRKYN28A-12模\P拟\P牌8SB7SA21LP92LP103LP116SA1NR630800避\P雷\P器}由15AH进线柜来}由8AH联络柜来}至15AH进线柜}至8AH联络柜}至后台}至柜顶小母线}信

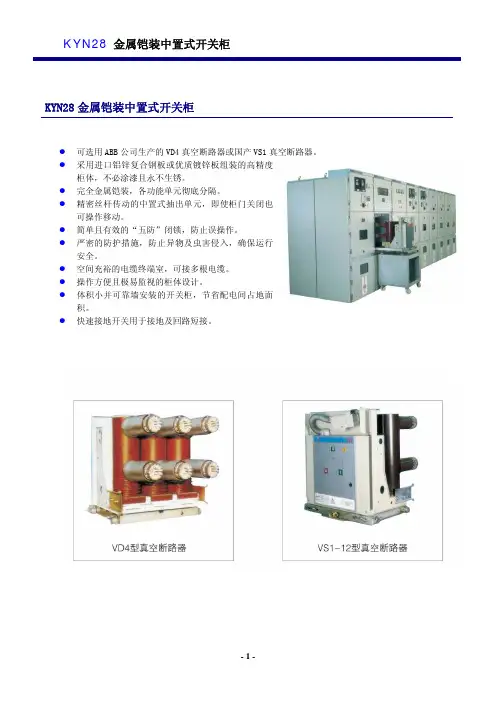

KYN28 金属铠装中置式开关柜 KYN28金属铠装中置式开关柜
