第八章 尺寸连的设计（2学时）第一节 尺寸链的基本概念由于机器零部件的尺寸、形状和位置之间彼此相互联系，因此有必要从整体装配的角度出发，根据产品的技术要求，分析影响装配精度与技术要求的因素，经济合理的确定零件的尺寸公差与形位公差，使产品获得最佳的技术经济效益，所有这些可以通过尺寸链加以解决。

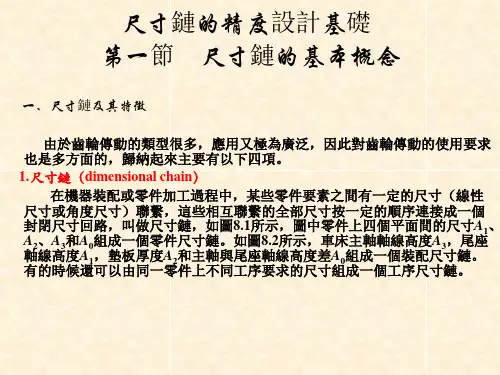

一 尺寸链的定义及其特征在机器装配或零件加工过程中，由相互连接的尺寸形成的尺寸组称为尺寸链。
尺寸链的两个基本特征：封闭性：尺寸链必须由一系列相互连接的尺寸排列成封闭的结构。
这是尺寸链的表现形式。
相关性：尺寸链中任一独立尺寸的变化，将影响到其它尺寸，尺寸之间相互联系和影响。
这是尺寸链的实质。
如图11-1所示轴套，图样标注的设计尺寸有A1和A2 ， A1、A2确定之后，A0随之而定。
因此，A0、A1、A2这三个相互连接的尺寸就形成了一个封闭的尺寸组，即形成了一个尺寸链。
教学目标及要求了解尺寸链的设计方法内容及学时分配第一节 尺寸链的基本概念（1学时） 1 尺寸链的定义及其特征 2 尺寸链的组成及其建立3 尺寸链计算第二节 极值法解尺寸链（1学时） 1 基本公式 2 尺寸链的计算本章的重点和难点 极值法（完全互换法）计算尺寸链 本章拓宽内容及应用教学方式 多媒体和板书结合，板书讲思路和公式，多媒体讲详细过程。
本章应注意的问题 尺寸链的计算公式 思考题和习题 P255 11-3图11-3 尺寸链图11-1 套筒尺寸链二尺寸链的组成及其建立1 尺寸链的组成尺寸链是由环组成的。
尺寸链中的每一个尺寸称为环，如图11-1中的A0、A1、A2。
尺寸链中，环又可以分为封闭环和组成环。
1.1 封闭环尺寸链中在装配过程中或加工过程最后自然形成的一环，称为封闭环，用符号A0来表示。
对于单个零件，封闭环通常是零件设计图样上未注尺寸；对于装配图，封闭环通常是对有关要素间的联系提出的技术要求，如位置精度、装配间隙或过盈等，它是将事先已获得尺寸的零、部件进行装配以后才形成并得到保证的。
尺寸链介绍2010年5月目录尺寸链概述 尺寸链计算案例分析内容提要尺寸链计算软件介绍 尺寸链计算软件演示交流尺寸链概述本部分主要介绍尺寸链中的基本概念、名 词定义、基本方法、原理、目的以及相关 的理论基础等。
尺寸链计算目的• • • • • 验证设计是否能达到质量要求 提高产品合格率 预防生产过程中的重复工作和延工现象 降低产品的返修率 实现产品的无修锉、大批量生产降低成本、缩短周期、提高质量尺寸链计算与研发成本关系尺寸链基本概念在零件的加工或机器的装配中决定各个几何要素(点、线、 面)间相互位置的尺寸通常都是彼此相联系的、按一定顺 序排列的、一个封闭的尺寸系统，这个尺寸系统就称为尺 寸链尺寸链主要特征封闭性：尺寸链必须是一组相关尺寸按 顺序首尾相接而形成的封闭轮廓，其中应 包含一个间接保证的尺寸和若干个与之有 关的直接获得的尺寸 关联性：尺寸链内间接保证的尺寸的大 小和变化范围(即精度)，是受该链内直接 获得的尺寸大小和变化范围所制约的，彼 此间具有特定的函数关系尺寸链的组成单元——环构成尺寸链的每一个尺寸都称为“环”，一条尺寸链中必包含两种环。
封闭环：尺寸链中最终被间接保证的那个尺寸称为封闭环，它是在加工或装配之后形成的。
组成环：除封闭以外尺寸链中其它所有的环皆称为组成环。
组成环按其对封闭环的影响性质又可划分为增环和减环。
尺寸链的组成单元——闭环对于单个零件的加工而言，封闭环通常是零件设计图上未标注的尺寸即最不重要的尺寸。
对于若干零部件的装配而言，封闭环通常是对有关要素间的联系所提出的技术要求，如位置精度、距离精度、间隙过盈等。
注意，不要错误的认为需要求的环就是闭环。
尺寸工程、尺寸链计算、公差分析关系尺寸工程尺寸链计算数据检测统计分析…公差分析公差分析公差分配公差分配（（设计设计））公差分配公差分配（（设计设计））尺寸链的分类——各环尺寸所处的空间位置线性尺寸链：尺寸链各环位于同一平面内，且互相平行平面尺寸链：尺寸链各环位于同一平面内，但其中有些环彼此不平行(存在一定的夹角关系)。
