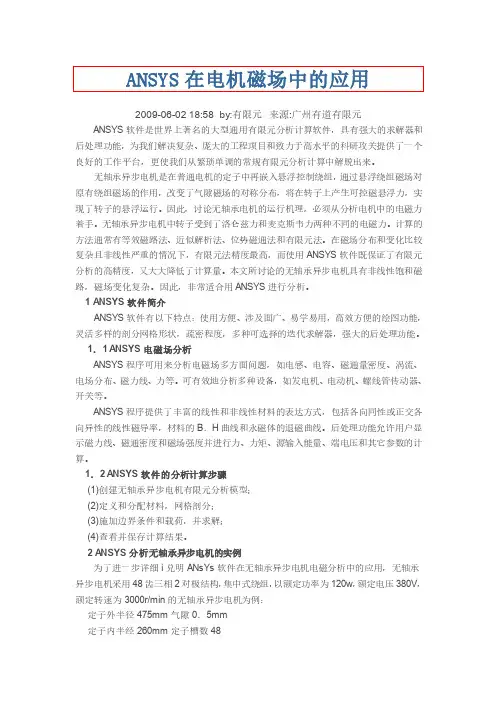

ANSYS磁场分析

2009-06-02 18:58 by:有限元来源:广州有道有限元ANSYS软件是世界上著名的大型通用有限元分析计算软件，具有强大的求解器和后处理功能，为我们解决复杂、庞大的工程项目和致力于高水平的科研攻关提供了一个良好的工作平台，更使我们从繁琐单调的常规有限元分析计算中解脱出来。

无轴承异步电机是在普通电机的定子中再嵌入悬浮控制绕组，通过悬浮绕组磁场对原有绕组磁场的作用，改变了气隙磁场的对称分布，将在转子上产生可控磁悬浮力，实现了转子的悬浮运行。

因此，讨论无轴承电机的运行机理，必须从分析电机中的电磁力着手。

无轴承异步电机中转子受到了洛仑兹力和麦克斯韦力两种不同的电磁力。

计算的方法通常有等效磁路法、近似解析法、位势磁通法和有限元法。

在磁场分布和变化比较复杂且非线性严重的情况下，有限元法精度最高，而使用ANSYS软件既保证了有限元分析的高精度，又大大降低了计算量。

本文所讨论的无轴承异步电机具有非线性饱和磁路，磁场变化复杂。

因此，非常适合用ANSYS进行分析。

1 A NSYS软件简介ANSYS软件有以下特点：使用方便、涉及面广、易学易用，高效方便的绘图功能，灵活多样的剖分网格形状，疏密程度，多种可选择的迭代求解器，强大的后处理功能。

1．1 A NSYS电磁场分析ANSYS程序可用来分析电磁场多方面问题，如电感、电容、磁通量密度、涡流、电场分布、磁力线、力等。

可有效地分析多种设备，如发电机、电动机、螺线管传动器、开关等。

ANSYS程序提供了丰富的线性和非线性材料的表达方式，包括各向同性或正交各向异性的线性磁导率，材料的B．H曲线和永磁体的退磁曲线。

后处理功能允许用户显示磁力线、磁通密度和磁场强度并进行力、力矩、源输入能量、端电压和其它参数的计算。

1．2 A NSYS软件的分析计算步骤(1)创建无轴承异步电机有限元分析模型；(2)定义和分配材料，网格剖分；(3)施加边界条件和载荷，并求解；(4)查看并保存计算结果。

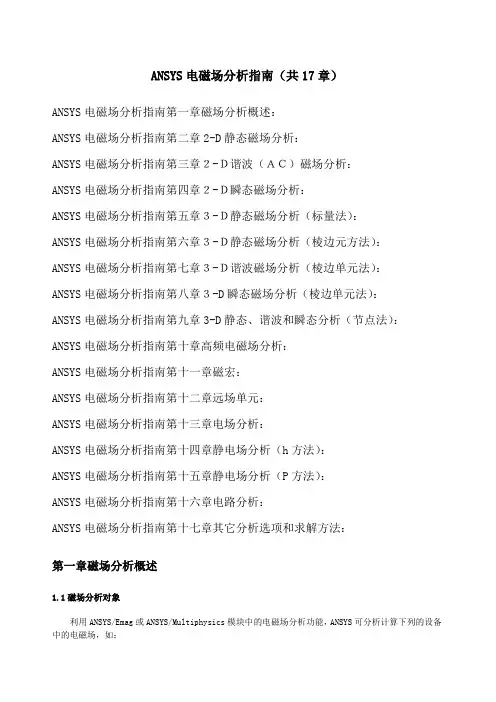

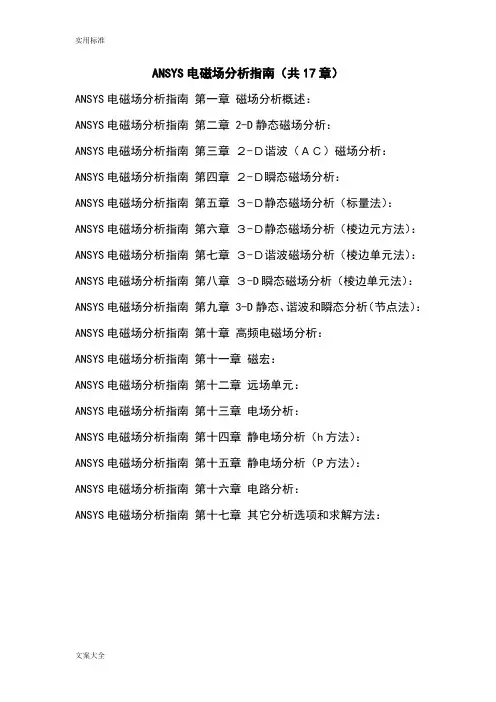

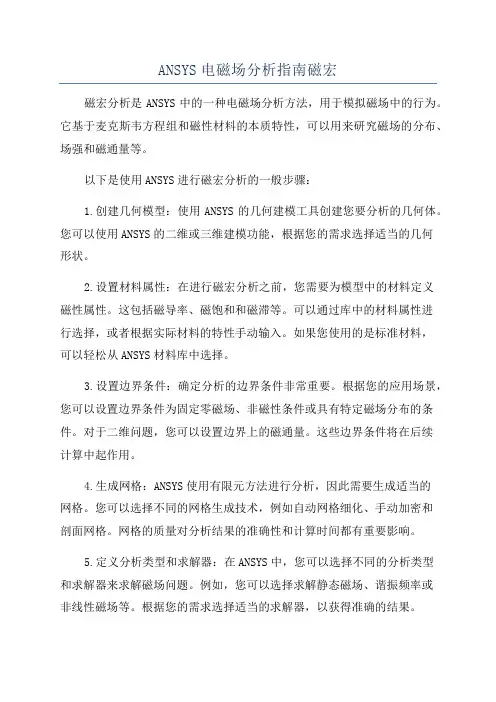

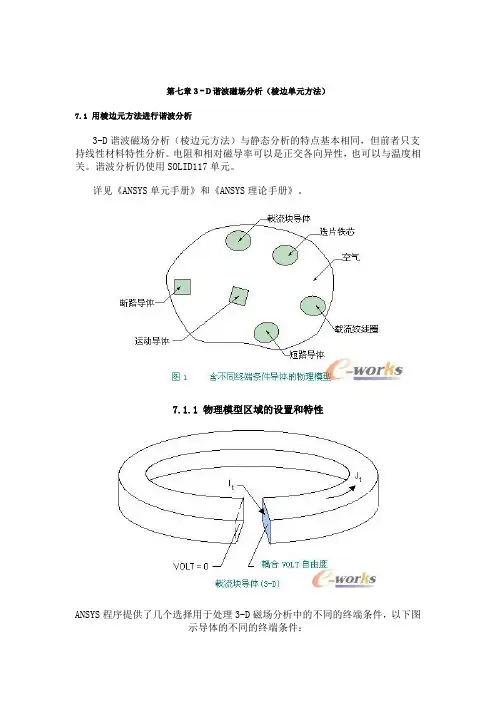

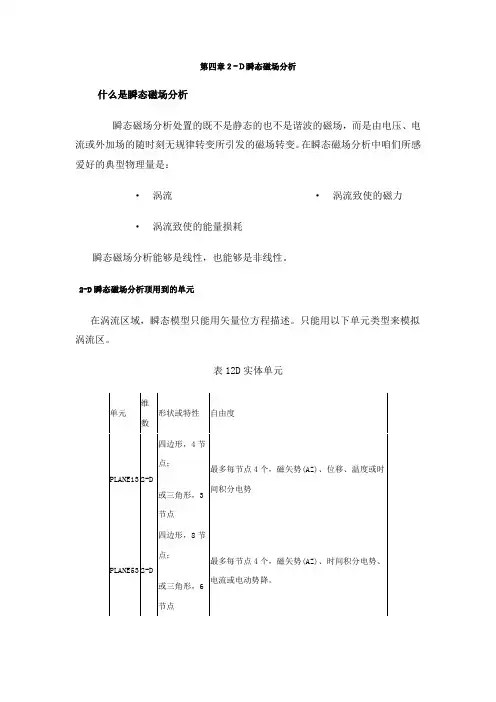

ANSYS电磁场分析指南（共17章）ANSYS电磁场分析指南第一章磁场分析概述：ANSYS电磁场分析指南第二章 2-D静态磁场分析：ANSYS电磁场分析指南第三章２-Ｄ谐波（ＡＣ）磁场分析：ANSYS电磁场分析指南第四章２-Ｄ瞬态磁场分析：ANSYS电磁场分析指南第五章３-Ｄ静态磁场分析（标量法）：ANSYS电磁场分析指南第六章３-Ｄ静态磁场分析（棱边元方法）：ANSYS电磁场分析指南第七章３-Ｄ谐波磁场分析（棱边单元法）：ANSYS电磁场分析指南第八章３-D瞬态磁场分析（棱边单元法）：ANSYS电磁场分析指南第九章 3-D静态、谐波和瞬态分析（节点法）：ANSYS电磁场分析指南第十章高频电磁场分析：ANSYS电磁场分析指南第十一章磁宏：ANSYS电磁场分析指南第十二章远场单元：ANSYS电磁场分析指南第十三章电场分析：ANSYS电磁场分析指南第十四章静电场分析（h方法）：ANSYS电磁场分析指南第十五章静电场分析（P方法）：ANSYS电磁场分析指南第十六章电路分析：ANSYS电磁场分析指南第十七章其它分析选项和求解方法：第一章磁场分析概述1.1磁场分析对象利用ANSYS/Emag或ANSYS/Multiphysics模块中的电磁场分析功能，ANSYS可分析计算下列的设备中的电磁场，如：·电力发电机·磁带及磁盘驱动器·变压器·波导·螺线管传动器·谐振腔·电动机·连接器·磁成像系统·天线辐射·图像显示设备传感器·滤波器·回旋加速器在一般电磁场分析中关心的典型的物理量为：·磁通密度·能量损耗·磁场强度·磁漏·磁力及磁矩· S-参数·阻抗·品质因子Q·电感·回波损耗·涡流·本征频率存在电流、永磁体和外加场都会激励起需要分析的磁场。

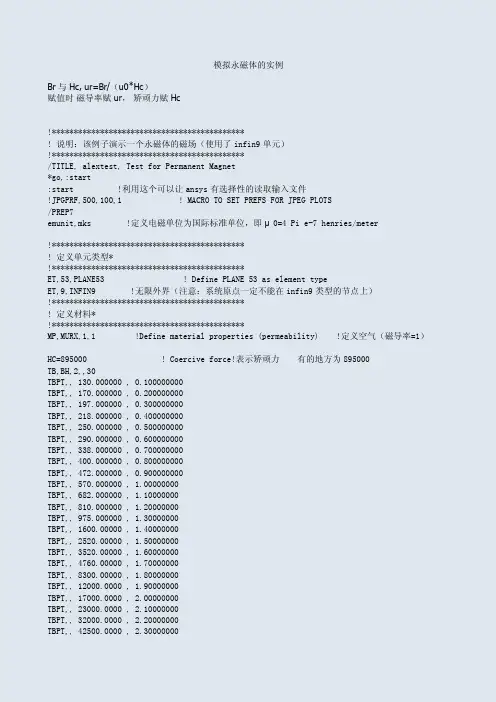

模拟永磁体的实例Br 与Hc, ur=Br/（u0*Hc）赋值时磁导率赋ur，矫顽力赋Hc!********************************************! 说明：该例子演示一个永磁体的磁场（使用了infin9单元）!********************************************/TITLE, alextest, Test for Permanent Magnet*go,:start:start !利用这个可以让ansys有选择性的读取输入文件!JPGPRF,500,100,1 ! MACRO TO SET PREFS FOR JPEG PLOTS/PREP7emunit,mks !定义电磁单位为国际标准单位，即μ0=4 Pi e-7 henries/meter!********************************************! 定义单元类型*!********************************************ET,53,PLANE53 ! Define PLANE 53 as element typeET,9,INFIN9 !无限外界（注意：系统原点一定不能在infin9类型的节点上）!********************************************! 定义材料*!********************************************MP,MURX,1,1 !Define material properties (permeability) !定义空气（磁导率=1）HC=895000 ! Coercive force!表示矫顽力有的地方为895000TB,BH,2,,30TBPT,, 130.000000 , 0.100000000TBPT,, 170.000000 , 0.200000000TBPT,, 197.000000 , 0.300000000TBPT,, 218.000000 , 0.400000000TBPT,, 250.000000 , 0.500000000TBPT,, 290.000000 , 0.600000000TBPT,, 338.000000 , 0.700000000TBPT,, 400.000000 , 0.800000000TBPT,, 472.000000 , 0.900000000TBPT,, 570.000000 , 1.00000000TBPT,, 682.000000 , 1.10000000TBPT,, 810.000000 , 1.20000000TBPT,, 975.000000 , 1.30000000TBPT,, 1600.00000 , 1.40000000TBPT,, 2520.00000 , 1.50000000TBPT,, 3520.00000 , 1.60000000TBPT,, 4760.00000 , 1.70000000TBPT,, 8300.00000 , 1.80000000TBPT,, 12000.0000 , 1.90000000TBPT,, 17000.0000 , 2.00000000TBPT,, 23000.0000 , 2.10000000TBPT,, 32000.0000 , 2.20000000TBPT,, 42500.0000 , 2.30000000TBPT,, 44500.0000 , 2.32000000TBPT,, 48200.0000 , 2.35000000TBPT,, 52200.0000 , 2.37000000TBPLOT,BH,2,,,/IMAGE,SAVE,BH2,JPEG !将材料2的B-H曲线存储成bh2.jpg mp,mgxx,2,0 !对于永磁铁，必须定义mgxx（或mgyy）mp,mgyy,2,hc!********************************************!* 建立模型*!********************************************/PNUM,AREA,1 !定义显示模式wall=20hall=10w1=4h1=2!x1=(wall-w1)/2!x2=x1+w1!y1=(hall-h1)/2!y2=y1+h1!rectng,0,wall,0,hall!rectng,x1,x2,y1,y2rectng,-wall/2,wall/2,-hall/2,hall/2rectng,-w1/2,w1/2,-h1/2,h1/2aovlap,allnumcmp,area !将生成的面重新编号aplot!/eof !配合前面的:start使用!********************************************!建立材料属性!********************************************asel,s,area,,1 !选择中间的磁铁aatt,2asel,s,area,,2 !选择周围的空气aatt,1!********************************************!建立单元类型，并划分网格!********************************************asel,alltype,53lsel,s,line,,1,4 !选择所有的无限外边界type,9 !设定为infin9单元lesize,all,,,30 !划分为30等份lmesh,all !开始划分lsel,s,line,,5,8lesize,all,,,20 !将磁铁边界的每条边分成20等份asel,allamesh,all!********************************************!建立载荷!********************************************ESEL,ALLNSEL,EXTD,ALL,AZ,0!********************************************!求解!******************************************** ALLSEL,ALLMAGSOLV!********************************************!后处理!********************************************FINISH/POST1PLF2D,27,0,10,1 !显示磁力线/IMAGE,SAVE,mf,JPEG !将磁力线保存成jpg文件说明：1）如果输入文件写成：mp,mgxx,2,hcmp,mgyy,2,0那么，得到的磁力线为：（也就是磁极在x轴上。

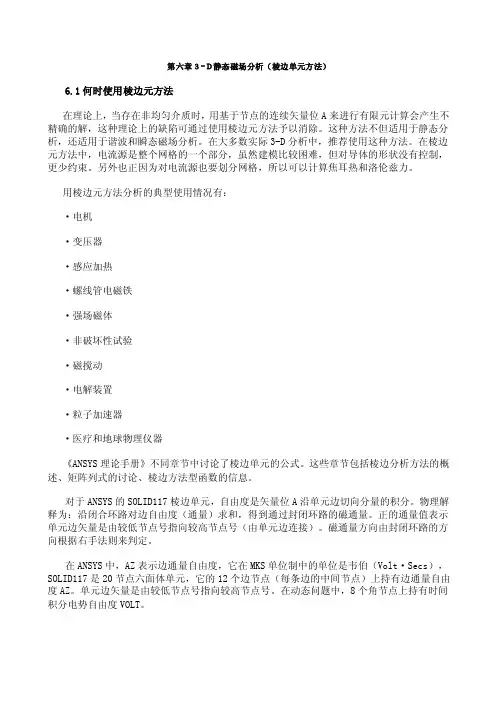

第六章３-Ｄ静态磁场分析（棱边单元方法）6.1何时使用棱边元方法在理论上，当存在非均匀介质时，用基于节点的连续矢量位A来进行有限元计算会产生不精确的解，这种理论上的缺陷可通过使用棱边元方法予以消除。

这种方法不但适用于静态分析，还适用于谐波和瞬态磁场分析。

在大多数实际3-D分析中，推荐使用这种方法。

在棱边元方法中，电流源是整个网格的一个部分，虽然建模比较困难，但对导体的形状没有控制，更少约束。

另外也正因为对电流源也要划分网格，所以可以计算焦耳热和洛伦兹力。

用棱边元方法分析的典型使用情况有：·电机·变压器·感应加热·螺线管电磁铁·强场磁体·非破坏性试验·磁搅动·电解装置·粒子加速器·医疗和地球物理仪器《ANSYS理论手册》不同章节中讨论了棱边单元的公式。

这些章节包括棱边分析方法的概述、矩阵列式的讨论、棱边方法型函数的信息。

对于ANSYS的SOLID117棱边单元，自由度是矢量位A沿单元边切向分量的积分。

物理解释为：沿闭合环路对边自由度（通量）求和，得到通过封闭环路的磁通量。

正的通量值表示单元边矢量是由较低节点号指向较高节点号（由单元边连接）。

磁通量方向由封闭环路的方向根据右手法则来判定。

在ANSYS中，AZ表示边通量自由度，它在MKS单位制中的单位是韦伯（Volt·Secs），SOLID117是20节点六面体单元，它的12个边节点（每条边的中间节点）上持有边通量自由度AZ。

单元边矢量是由较低节点号指向较高节点号。

在动态问题中，8个角节点上持有时间积分电势自由度VOLT。

ANSYS程序可用棱边元方法分析3-D静态、谐波和瞬态磁场问题。

（实体模型与其它分析类型一样，只是边界条件不同），具体参见第7章，第8章。

6.2单元边方法中用到的单元表 1三维实体单元6.3物理模型区域的特性与设置对于包括空气、铁、永磁体、源电流的静态磁场分析模型，可以通过设置不同区域不同材料特性来完成。
