12.19弱电工程数据中心计算机房内布线

数据中心机柜布线数据中心作为现代信息技术的核心基础设施之一，在各个行业扮演着重要的角色。

而机柜布线作为数据中心建设中的重要环节之一，对于数据中心的稳定运行和数据传输性能有着至关重要的影响。

本文将就数据中心机柜布线进行详细论述，旨在帮助读者了解数据中心机柜布线的重要性以及布线过程中需要注意的问题。

一、数据中心机柜布线的意义机柜布线是数据中心建设中的重要一环，它不仅关系到数据中心设备的连接和管理，更关乎数据传输的稳定性和可靠性。

合理的机柜布线方案可以提高机柜内设备的配置密度，降低机柜数量，优化空间利用率，从而减少数据中心的建设和运维成本。

同时，精心设计的机柜布线方案还可以确保数据中心的高可用性和高性能传输，满足当今数据中心对于随时可用数据和高速传输的需求。

因此，数据中心机柜布线的意义不可忽视。

二、机柜布线的基本流程1. 确定布线需求：首先，我们需要明确数据中心的布线需求，包括数据中心的规模、机柜的数量、布线的类型（如电力线、网络线等）以及布线的方式（如水平布线、垂直布线等）等。

2. 设计布线方案：基于布线需求，我们需要设计合适的机柜布线方案。

在设计过程中，需要考虑到机柜的位置、布线通道的规划、机柜内部设备的连接方式等因素，以确保布线的合理性和可维护性。

3. 准备布线材料：根据布线方案，准备相应的布线材料。

这包括各类电缆、配线架、补丁面板等。

在选择和准备布线材料时，需要注意其质量和性能，以确保布线的稳定性和可靠性。

4. 进行布线工作：在布线工作中，我们需要根据布线方案将电缆等布线材料连接到机柜内部的设备上，并按照布线通道的规划将电缆等布线材料引至机柜外部的设备上。

在布线过程中，需要注意保持电缆的整洁，并避免电缆之间的交叉干扰。

5. 进行测试和调试：完成布线后，需要进行相关的测试和调试工作，以确保布线的质量和性能。

测试和调试包括对电缆的连通性和传输性能进行测试，以及对布线过程中存在的问题进行及时排查和修复。

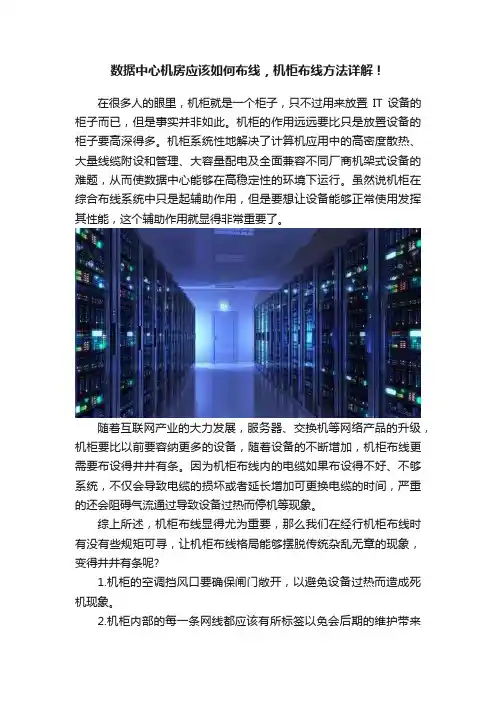

数据中心机房应该如何布线，机柜布线方法详解！在很多人的眼里，机柜就是一个柜子，只不过用来放置IT设备的柜子而已，但是事实并非如此。

机柜的作用远远要比只是放置设备的柜子要高深得多。

机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全面兼容不同厂商机架式设备的难题，从而使数据中心能够在高稳定性的环境下运行。

虽然说机柜在综合布线系统中只是起辅助作用，但是要想让设备能够正常使用发挥其性能，这个辅助作用就显得非常重要了。

随着互联网产业的大力发展，服务器、交换机等网络产品的升级，机柜要比以前要容纳更多的设备，随着设备的不断增加，机柜布线更需要布设得井井有条。

因为机柜布线内的电缆如果布设得不好、不够系统，不仅会导致电缆的损坏或者延长增加可更换电缆的时间，严重的还会阻碍气流通过导致设备过热而停机等现象。

综上所述，机柜布线显得尤为重要，那么我们在经行机柜布线时有没有些规矩可寻，让机柜布线格局能够摆脱传统杂乱无章的现象，变得井井有条呢?1.机柜的空调挡风口要确保闸门敞开，以避免设备过热而造成死机现象。

2.机柜内部的每一条网线都应该有所标签以免会后期的维护带来不必要的麻烦。

3.交换机要用配套耳朵固定在机柜顶端，有助于网线的走位。

4.贴好每台服务器资产号，并且通过标签打印机把资产号+条形码一起打印出来，每台打印两张一致的，设备前面以及边上各贴一个。

5.一般从电源线与网线从不同方位走线，每一小节用扎带扎好。

6.连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致。

7.机柜布线时要确保电源线插头与服务器电源接头两端有标签扎带固定。

8.柜体与柜体之间走线一般是从柜体的顶部方向来进行布线。

9.如果机柜是含有内外网的交换机，应尽量使用两种不同颜色的网线对其加以区分。

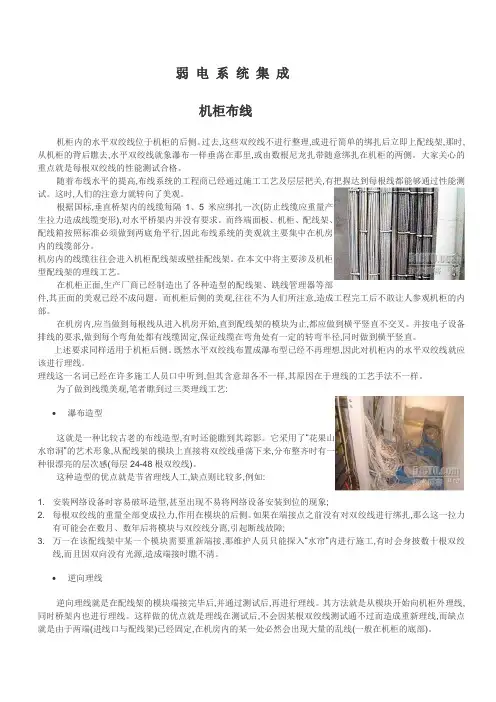

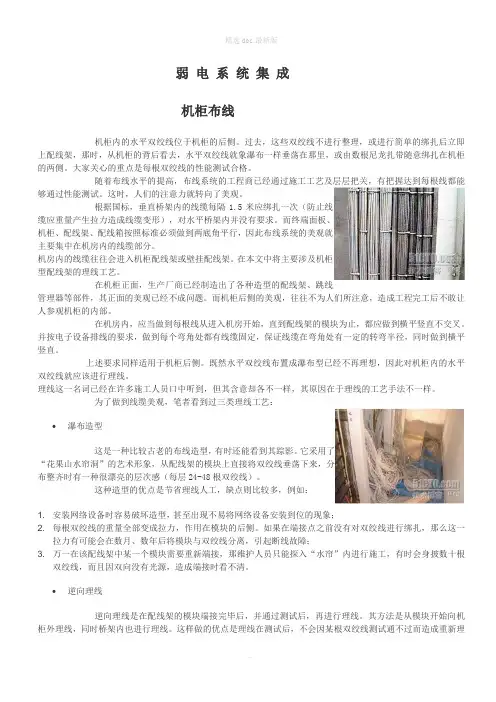

弱电系统集成机柜布线机柜内的水平双绞线位于机柜的后侧。

过去,这些双绞线不进行整理,或进行简单的绑扎后立即上配线架,那时,从机柜的背后瞧去,水平双绞线就象瀑布一样垂荡在那里,或由数根尼龙扎带随意绑扎在机柜的两侧。

大家关心的重点就是每根双绞线的性能测试合格。

随着布线水平的提高,布线系统的工程商已经通过施工工艺及层层把关,有把握达到每根线都能够通过性能测试。

这时,人们的注意力就转向了美观。

根据国标,垂直桥架内的线缆每隔1、5米应绑扎一次(防止线缆应重量产生拉力造成线缆变形),对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行,因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

在本文中将主要涉及机柜型配线架的理线工艺。

在机柜正面,生产厂商已经制造出了各种造型的配线架、跳线管理器等部件,其正面的美观已经不成问题。

而机柜后侧的美观,往往不为人们所注意,造成工程完工后不敢让人参观机柜的内部。

在机房内,应当做到每根线从进入机房开始,直到配线架的模块为止,都应做到横平竖直不交叉。

并按电子设备排线的要求,做到每个弯角处都有线缆固定,保证线缆在弯角处有一定的转弯半径,同时做到横平竖直。

上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想,因此对机柜内的水平双绞线就应该进行理线。

理线这一名词已经在许多施工人员口中听到,但其含意却各不一样,其原因在于理线的工艺手法不一样。

为了做到线缆美观,笔者瞧到过三类理线工艺:•瀑布造型这就是一种比较古老的布线造型,有时还能瞧到其踪影。

它采用了“花果山水帘洞”的艺术形象,从配线架的模块上直接将双绞线垂荡下来,分布整齐时有一种很漂亮的层次感(每层24-48根双绞线)。

这种造型的优点就是节省理线人工,缺点则比较多,例如:1. 安装网络设备时容易破坏造型,甚至出现不易将网络设备安装到位的现象;2. 每根双绞线的重量全部变成拉力,作用在模块的后侧。

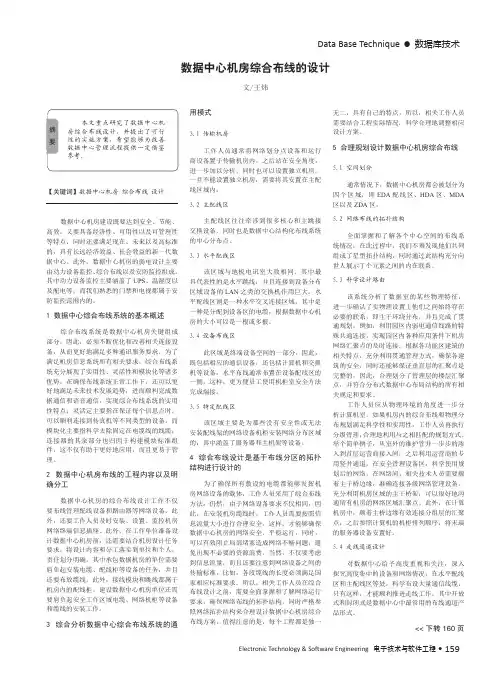

Data Base Technique •数据库技术Electronic Technology & Software Engineering 电子技术与软件工程• 159【关键词】数据中心机房 综合布线 设计数据中心机房建设既要达到安全、节能、高效，又要具备经济性、可用性以及可管理性等特点，同时还要满足现在、未来以及高标准的，具有长远经济效益、社会效益的新一代数据中心。

此外，数据中心机房的弱电设计主要由动力设备监控、综合布线以及安防监控组成。

其中动力设备监控主要涵盖了UPS 、温湿度以及配电等，而我们熟悉的门禁和电视都属于安防监控范围内的。

1 数据中心综合布线系统的基本概述综合布线系统是数据中心机房关键组成部分，因此，必须不断优化和改善相关连接设备，从而更好地满足多种通讯服务要求。

为了满足机房信息系统所有相关要求，综合布线系统充分展现了实用性、灵活性和模块化等诸多优势。

在确保布线系统正常工作下，还可以更好地满足未来技术发展趋势，进而顺利完成数据通信和语音通信，实现综合布线系统的实用性特点；灵活定主要指在保证每个信息点时，可以顺利连接到传真机等不同类型的设备。

而模块化主要指科学去除固定在电缆线的线缆，连接器的其余部分也归因于构建模块标准组件，这不仅有助于更好地应用，而且更易于管理。

2 数据中心机房布线的工程内容以及明确分工数据中心机房的综合布线设计工作不仅要布线管理配线设备和路由器等网络设备，此外，还要工作人员及时安装、设置、监控机房网络终端信息插座。

此外，在工作单位准备设计数据中心机房前，还需要结合机房设计任务要求，将设计内容和分工落实到单位和个人，责任划分明确。

其中承包数据机房的单位需要肩负起安装电缆、配线柜等设备的任务，并且还要布放缆线。

此外，接线模块和跳线都属于机房内的配线柜。

建设数据中心机房单位还需要肩负起安全工作区域电缆、网络机柜等设备和缆线的安装工作。

3 综合分析数据中心综合布线系统的通数据中心机房综合布线的设计文/王炜用模式3.1 传输机房工作人员通常将网络划分点设备和运行商设备置于传输机房内，之后站在安全角度，进一步加以分析，同时也可以设置独立机房，一旦不能设置独立机房，需要将其安置在主配线区域内。

弱电工程计算机机房设计规范弱电工程是指通信、防盗、广播、监控等系统所需的低电压和弱电信号的传输与接收设备的安装和调试工程。

计算机机房是弱电工程的一个重要组成部分，其设计规范对于确保机房的正常运行和安全性非常重要。

下面是一些常见的计算机机房设计规范：1.选址和布局：计算机机房应尽量远离电梯井、危险品仓库等对设备运行产生干扰的区域，并且避免阳光直射、灰尘、潮湿等对设备产生不利影响的环境。

机房布局应合理，考虑设备安放、人员通行、供电线路等因素。

2.空调和通风：计算机机房应配备专门的空调设备，以保持适宜的温度和湿度。

机房内的空调系统应具备冗余设计，以确保机房在主空调系统故障时能够继续提供正常的温度控制。

此外，机房应设有通风设备和通风孔，以确保空气流通。

3.防火系统：计算机机房应配备自动灭火系统，例如喷雾式灭火器、气体灭火系统等。

机房内应设置合适的火灾报警设备和烟气探测器，及时发现并报警火灾。

机房内不应使用易燃易爆物品，保持机房的清洁卫生。

4.供电系统：机房应有稳定可靠的电力供应系统，包括备用电源设备（如应急发电机组）和不间断供电设备（如UPS），以保证供电的连续性和稳定性。

电源系统应设置过载、短路保护装置，确保电气设备的安全运行。

5.接地系统：机房的接地系统应符合国家和行业标准，以确保电气设备的安全运行。

接地系统应包括屏蔽接地和保护接地，通过良好的接地设计，减少对设备的干扰和电磁泄漏，提高设备的稳定性和安全性。

6.布线系统：机房的布线系统应遵循相关标准，包括电力线路、数据线路等。

布线应合理、整洁，避免信号干扰和电磁辐射。

应采用合适的电缆线材和连接器，并对布线系统进行标识和管理，方便维护和排除故障。

7.安全设备：机房应配备合适的安全设备，包括门禁系统、监控系统、防护门窗等。

门禁系统应该限制非机房人员的进入，监控系统应覆盖机房的各个区域，可全天候监控机房的安全状态。

8.动力管理：机房应配备合适的电力管理设备，包括电能计量、电能监控、负载平衡等。

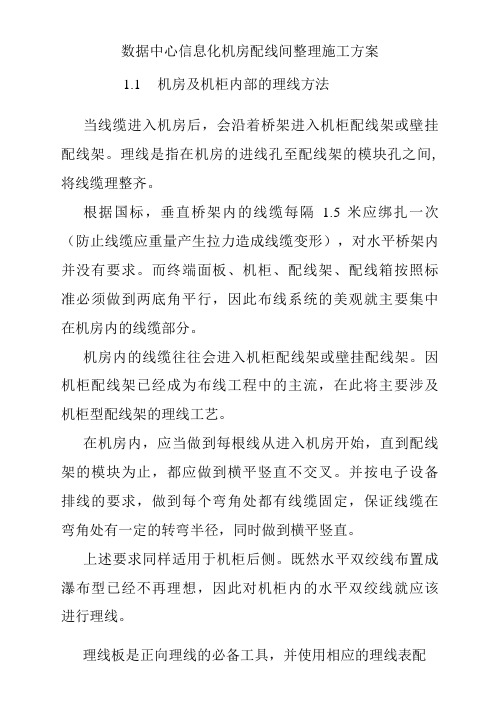

弱电系统集成机柜布线机柜内的水平双绞线位于机柜的后侧。

过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。

大家关心的重点是每根双绞线的性能测试合格。

随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。

这时，人们的注意力就转向了美观。

根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

在本文中将主要涉及机柜型配线架的理线工艺。

在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。

而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。

在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。

为了做到线缆美观，笔者看到过三类理线工艺：•瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。

它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。

这种造型的优点是节省理线人工，缺点则比较多，例如：1. 安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；2. 每根双绞线的重量全部变成拉力，作用在模块的后侧。

数据中心计算机房内布线组成机房布线系统组成由于TIA942标准中所描述的布线系统结构，是目前机房布线工程中广为采用的实施方案架构，下面以此为例介绍布线系统各部份具体组成内容与技术要点。

一、数据中心计算机房内布线数据中心计算机房内布线空间包含主配线区，中间配线区（可选），水平配线区，区域配线区和设备配线区。

（1）主配线区（MDA）主配线区包括主交叉连接（MC）配线设备，它是数据中心布线系统的中心配线点。

当设备直接连接到主配线区时，主配线区可以包括水平交叉连接（HC）的配线设备。

主配线区可以在数据中心网络核心的路由器、交换机、存储区域网络交换设备和PBX设备的支持下，服务于一个或多个及不同地点的数据中心内部的中间配线区、水平配线区或设备配线区，以及各个数据中心外部的电信间，并为办公区域、操作中心和其它一些外部支持区域提供服务和支持。

有时，接入电信业务经营者的通信设备（如通信的传输设施）也被放置在该区域，以避免因缆线超出规定传输距离或考虑数据中心布线系统及通信设备可直接与安装于进线间电信业务经营者的通信业务接入设施实现互通。

主配线区位于计算机房内部，为提高其安全性，主配线区也可以设置在计算机房内的一个专属空间内。

每一个数据中心应该至少有一个主配线区。

（2）中间配线区（IDA）可选的中间配线区用于支持中间交叉连接（IC），常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。

每间房间、每个楼层甚至每个建筑物可以有一个或多个中间配线区，并服务一个或多个水平配线区和设备配线区，以及计算机房以外的一个或多个电信间。

作为第二级主干，交叉的配线设备位于主配线区和水平配线区之间。

中间配线区可包含有源设备。

（3）水平配线区（HDA）水平配线区用来服务于不直接连接到主配线区的HC设备。

水平配线区主要包括水平配线设备，为终端设备服务的局域网交换机、存储区域网络交换机和KVM交换机。

小型的数据中心可以不设水平配线区，而由主配线区来支持。

数据中心机房布线数据中心机房布线是保障数据通信以及数据存储的重要环节，合理的布线能够提高数据中心的运行效率和稳定性。

本文将从布线规划、布线设计和布线实施等方面进行探讨，以期为数据中心机房布线提供一些参考。

一、布线规划在进行数据中心机房布线之前，需要先进行布线规划。

布线规划包括确定布线的范围、需求和目标。

首先需要明确数据中心所需的网络设备以及数据存储设备，并根据设备的需求确定数据中心机房的布线区域。

同时需要考虑未来的扩展需求，为后续的布线升级留有余地。

其次，需要考虑布线的功能需求，比如需要支持的网络带宽、安全性和稳定性等。

最后，还需要确定布线的目标，比如提高数据传输速度、降低布线故障率等。

二、布线设计在布线规划的基础上，进行布线设计。

布线设计包括确定布线的路径、走线方式和布线材料等。

首先，需要确定布线的路径。

一般而言，数据中心机房布线的路径应该尽量短，减少信号传输的延迟和干扰。

同时，还需要考虑机房内的温度、湿度等环境因素，避免对布线造成不良影响。

其次，需要确定走线方式。

布线可以采用架空走线、地下走线或者墙壁走线等方式，根据实际情况选择合适的走线方式。

最后，需要选择合适的布线材料。

合适的布线材料应该具备良好的抗干扰能力、低衰减、低延时等特点。

三、布线实施在布线设计完成后，需要进行布线实施。

布线实施包括准备工作、布线过程和布线测试等。

首先，需要进行准备工作。

比如清理布线区域、准备所需的工具和材料等。

然后，进行布线过程。

按照设计好的布线路径进行布线，确保布线的整齐美观。

同时，还需要注意布线的安全性，避免布线过程中对设备和机房环境造成损坏。

最后，进行布线测试。

对完成的布线进行测试，确保其符合设计要求。

测试内容包括信号质量、延迟和稳定性等方面。

结语数据中心机房布线是保障数据通信和存储的关键环节。

通过合理的布线规划、布线设计和布线实施，能够提高数据中心的运行效率和稳定性。

因此，在进行数据中心机房布线时，需要注重布线规划的科学性、布线设计的合理性和布线实施的可行性，以期达到优化数据中心运行的目标。

数据中心机柜布线管理数据中心是一个用于存储和处理大量数据的重要设施。

机柜布线管理是数据中心中不可或缺的一环，它确保了数据中心的稳定性、可靠性和高效性。

本文将从机柜布线的重要性、布线规划、布线原则以及常见的布线管理措施等方面进行论述。

一、机柜布线的重要性在数据中心中，机柜是存放计算机服务器、网络设备等关键设备的地方。

机柜布线直接关系到数据中心的运行效率和设备的正常运行。

正确的布线管理可以提高数据中心的数据传输速度、网络稳定性，并减少故障发生的可能性。

因此，机柜布线管理的重要性不言而喻。

二、布线规划1.确定布线需求：在设计机柜布线之前，首先要确定数据中心的需求。

包括网络设备数量、连接方式、重要性等。

只有了解需求，才能制定出合理的布线规划。

2.考虑可扩展性：数据中心在未来可能会扩容，因此，在布线规划时要考虑到未来的增长。

合理安排布线空间和预留余量，以便后续的扩展和维护工作。

3.安全性考虑：数据中心中的设备通常价值巨大，因此在布线规划时要注意设备的安全。

布线时要避免将电缆和线路暴露在易受损害的区域，并保证设备的安全可靠。

三、布线原则1.合理排列设备：在机柜中，设备的排列要按照一定的规则进行，以便于布线和维护。

常见的原则包括：按照设备功能分类、按照设备高度排序等。

2.减少电磁干扰：数据中心中的各种设备产生的电磁辐射会对其他设备产生干扰。

为减少电磁干扰，布线时应避免将电源线与数据线相交，同时设置屏蔽设备和隔离层，以提高信号质量。

3.优化布线路径：布线时应尽量缩短线路长度，减少信号传输延迟。

同时，避免将电缆与其他设备或线缆靠得太近，以防止信号受到干扰。

四、布线管理措施1.标记和记录：对于每根电缆、每个端口进行标记，并建立详细的记录。

这样可以在维护和故障排除时快速定位问题，提高故障处理的效率。

2.定期检查和维护：对机柜布线进行定期的检查和维护，包括清洁线缆、检查线缆连接是否松动等。

及时发现并解决问题，可以避免潜在的故障。

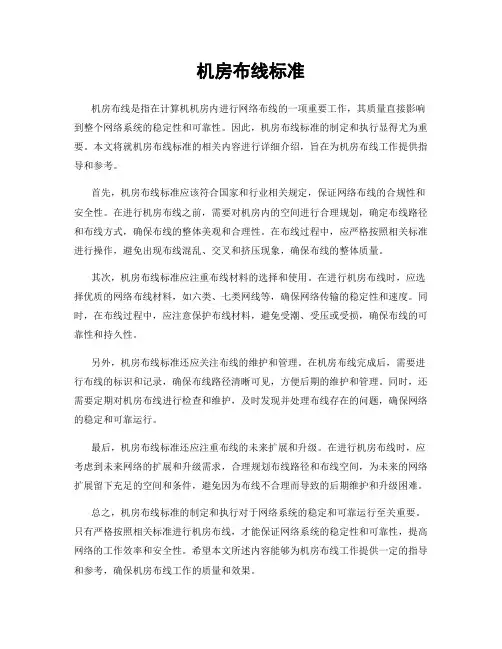

机房布线标准机房布线是指在计算机机房内进行网络布线的一项重要工作，其质量直接影响到整个网络系统的稳定性和可靠性。

因此，机房布线标准的制定和执行显得尤为重要。

本文将就机房布线标准的相关内容进行详细介绍，旨在为机房布线工作提供指导和参考。

首先，机房布线标准应该符合国家和行业相关规定，保证网络布线的合规性和安全性。

在进行机房布线之前，需要对机房内的空间进行合理规划，确定布线路径和布线方式，确保布线的整体美观和合理性。

在布线过程中，应严格按照相关标准进行操作，避免出现布线混乱、交叉和挤压现象，确保布线的整体质量。

其次，机房布线标准应注重布线材料的选择和使用。

在进行机房布线时，应选择优质的网络布线材料，如六类、七类网线等，确保网络传输的稳定性和速度。

同时，在布线过程中，应注意保护布线材料，避免受潮、受压或受损，确保布线的可靠性和持久性。

另外，机房布线标准还应关注布线的维护和管理。

在机房布线完成后，需要进行布线的标识和记录，确保布线路径清晰可见，方便后期的维护和管理。

同时，还需要定期对机房布线进行检查和维护，及时发现并处理布线存在的问题，确保网络的稳定和可靠运行。

最后，机房布线标准还应注重布线的未来扩展和升级。

在进行机房布线时，应考虑到未来网络的扩展和升级需求，合理规划布线路径和布线空间，为未来的网络扩展留下充足的空间和条件，避免因为布线不合理而导致的后期维护和升级困难。

总之，机房布线标准的制定和执行对于网络系统的稳定和可靠运行至关重要。

只有严格按照相关标准进行机房布线，才能保证网络系统的稳定性和可靠性，提高网络的工作效率和安全性。

希望本文所述内容能够为机房布线工作提供一定的指导和参考，确保机房布线工作的质量和效果。

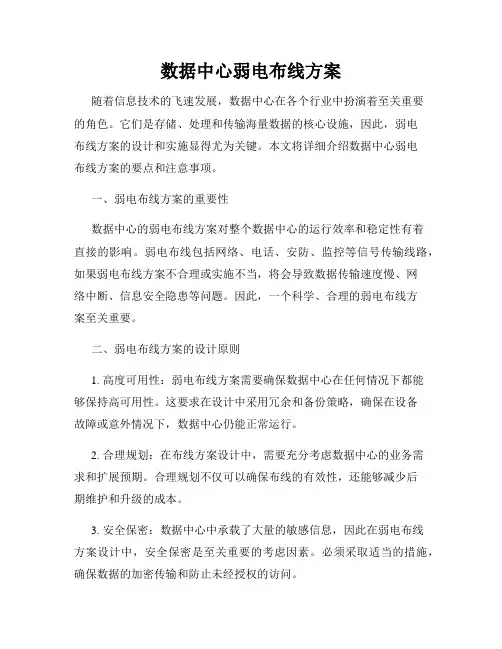

数据中心弱电布线方案随着信息技术的飞速发展，数据中心在各个行业中扮演着至关重要的角色。

它们是存储、处理和传输海量数据的核心设施，因此，弱电布线方案的设计和实施显得尤为关键。

本文将详细介绍数据中心弱电布线方案的要点和注意事项。

一、弱电布线方案的重要性数据中心的弱电布线方案对整个数据中心的运行效率和稳定性有着直接的影响。

弱电布线包括网络、电话、安防、监控等信号传输线路，如果弱电布线方案不合理或实施不当，将会导致数据传输速度慢、网络中断、信息安全隐患等问题。

因此，一个科学、合理的弱电布线方案至关重要。

二、弱电布线方案的设计原则1. 高度可用性：弱电布线方案需要确保数据中心在任何情况下都能够保持高可用性。

这要求在设计中采用冗余和备份策略，确保在设备故障或意外情况下，数据中心仍能正常运行。

2. 合理规划：在布线方案设计中，需要充分考虑数据中心的业务需求和扩展预期。

合理规划不仅可以确保布线的有效性，还能够减少后期维护和升级的成本。

3. 安全保密：数据中心中承载了大量的敏感信息，因此在弱电布线方案设计中，安全保密是至关重要的考虑因素。

必须采取适当的措施，确保数据的加密传输和防止未经授权的访问。

4. 智能管理：随着数据中心规模的不断扩大，弱电布线方案需要具备智能化管理能力。

例如，采用智能化的管理系统可以实现对布线的远程监控、故障诊断和报警，提高整体运维效率。

三、弱电布线方案的具体实施步骤1. 需求分析：首先需要和数据中心相关负责人进行详细的需求沟通，了解数据中心的业务需求、应用场景和未来发展规划。

基于这些需求，制定布线方案的基本框架和设计原则。

2. 布线规划：根据需求分析的结果，制定具体的布线方案。

包括弱电线路的走向、接口的规划以及电缆槽位的安排等。

同时，需要考虑冗余设计和备份计划，确保布线的高可用性。

3. 材料采购：根据布线方案的要求，选择合适的网线、电缆、接口等材料，并进行采购。

4. 施工实施：按照布线方案进行具体的施工实施。

（一）机房布局与布线本次机房改造将按照设备的具体应用，以不同功能区域的方式进行划分，整体设计，统一建设，最终建成安全可靠、先进实用的数据中心机房。

通过使用整体机房监控的设计，实现“无人职守”机房。

机房内设备整体布局规划如下图：图1 机房整体平面布局为使机房的主要设备和管理操作人员有一个清晰的工作界面，并使其能够安全、可靠地运行，发挥其最大的工作效率。

我们将机房分为两个大区域，后排区域的两排机柜用于技防网迁移使用。

前排区域的三排机柜用于“云计算中心”。

其中用于服务器的20个机柜每个机柜设置16口的KVM切换器1套、安装48口光纤配线架1个和48口全光交换机1台。

每个机柜配备2个智能PDU(16个16A国标三孔插座)，独立的敷设到不同UPS模块。

每排机柜的靠左一端设置电源列头柜、靠右另一端设置网络配线柜。

（二）机房装饰装修机房装饰工程的宗旨是：既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，在确保该机房的安全性、可靠性和可管理性的前提下，本着经济实用的原则，使该机房建设成一流的计算机机房。

同时装修材料根据消防要求，选用非燃或难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。

色彩设计：机房区大部分以白和淡灰为主色调，力求明快、现代感。

1、地面工程（1）地面的防尘、洁净处理机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再做自流平处理，起防潮、防霉作用，至此，地面预处理完成。

（2）地面的保温处理机房采用下送风式空调，且机房不在大楼最底层，必须做地面保温以防结露。

该保温层必须满足机房洁净要求，不起尘。

保温及防尘漆施工时应保证地板下所有空间(包括地板下墙体)都施工，并且防止地板支架接地部位产生“冷桥”。

材料选择带防水、阻燃、保温性能佳、易安装的20mm厚的橡塑保温棉。

（3）防静电地板在中心机房的工程技术设施中，活动地板是一个很重要的组成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间可以敷设连接设备的各种管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。

机房布线整理方案1. 引言机房布线是指在计算机机房中进行网络线缆和电源线的布置和整理，旨在实现有序、高效、安全的网络环境。

本文将详细介绍机房布线整理方案，包括布线原则、布线类型、布线步骤以及布线过程需要注意的事项。

2. 布线原则•规范性原则：机房布线需符合相关规范和标准，如TIA/EIA-568-C标准等，以确保布线质量和性能。

•简洁性原则：布线需要尽量简洁，避免过长的线缆和过多的接头，以提高信号传输效果。

•可扩展性原则：布线应考虑未来机房扩容和升级的需求，避免频繁更换和调整布线。

•可维护性原则：布线方案应易于维护和管理，方便操作、诊断和故障排除。

•安全性原则：布线需考虑安全因素，如防火、防水、防尘等，确保机房工作环境安全稳定。

3. 布线类型机房布线可分为水平布线和垂直布线。

水平布线是指从机房主干线到终端设备的布线，主要包括计算机室内部的线缆布置。

水平布线通常采用类别5e、类别6或类别6A的网线，也可根据需要使用光纤。

水平布线主要包括以下几个组成部分： + 主干线：从机房主干设备（如交换机）到各个楼层或机柜的线缆。

+ 地下管道：用于隐藏和保护线缆的地下管道系统。

+ 水平分配架：用于将主干线连接到各个楼层或机柜的分配架。

+ 工作区线缆：从分配架连接到终端设备（如计算机、电话等）的线缆。

3.2 垂直布线垂直布线是指从机房主干线到不同楼层或机柜的布线，主要负责楼层或机柜之间的通信连接。

垂直布线常采用光纤线缆，以保证高速和稳定的数据传输。

垂直布线的主要组成部分如下： + 主干线：连接机房的主干配线架和各个楼层或机柜的垂直分配架。

+ 垂直分配架：将主干线连接到不同楼层或机柜的分配架，用于连接水平布线。

+ 终端线缆：从垂直分配架连接到各个楼层或机柜的线缆。

4. 布线步骤机房布线通常需要经历以下几个步骤：4.1 规划和设计在开始布线前，需要对机房进行规划和设计。

包括确定机房布线的类型、布线路径、主干线位置等，并绘制布线图纸。

机房布线方案随着信息技术的快速发展，机房成为了现代企业不可或缺的一部分。

机房作为信息系统的核心，承载着企业的数据存储、处理和传输任务。

而机房的布线方案对于机房运行的稳定性和安全性至关重要。

本文将就机房布线方案进行探讨，以提供一些有益的建议。

一、机房布线的概念和目的机房布线是指在机房内部进行电源、网络和设备连接的电线线路布置。

它的目的是为了方便设备管理和维护、提高数据传输速度和稳定性、降低故障率和维修成本。

二、光纤布线近年来，随着云计算和大数据时代的到来，对于机房的需求也越来越高。

传统的铜线布线已经无法满足企业对于高速网络的需求，所以光纤布线变得越来越流行。

光纤具有传输速度快、抗干扰能力强等优势，成为了现代机房布线的首选。

光纤布线分为主干光纤布线和水平光纤布线两部分。

主干光纤布线是连接机房内部各个楼层或机房之间的光纤线路。

通常采用多模光纤和单模光纤的组合，以满足不同距离和传输速率的要求。

而水平光纤布线则是连接机架和设备的光纤线路，通常使用多模光纤。

三、铜线布线尽管光纤布线具有许多优势，但在一些特定情况下，铜线布线仍然是一种不可或缺的选择。

铜线布线主要用于连接设备和机架之间的数据传输，通常包括网络数据和电源数据。

在铜线布线中，Cat5e和Cat6是两种常见的选择。

Cat5e能够实现高达1Gbps的数据速率，而Cat6则可达到10Gbps的速率。

选择合适的铜线布线标准取决于机房内设备的网络需求以及预算。

四、配线架和设备机架配线架和设备机架是机房布线中不可或缺的组成部分。

配线架用于安装和管理光纤和铜线布线的接头盒。

它能够提供清晰的线路标识和灵活的线缆管理，从而降低故障排除和维护的时间和成本。

而设备机架则用于放置和安装各种机房设备，如服务器、交换机等。

在选择配线架和设备机架时，需要考虑机房的空间布局和容量需求。

同时，还要确保布线和设备的安全性，防止意外破坏和非法访问。

五、布线测试和维护机房布线的测试和维护是确保机房正常运行的重要环节。

数据中心机房布线方案1. 概述当前, 我们正处在一个信息爆炸的时代, 数据的存储量已经不仅仅是用 KB、MB 、 GB 甚至 TB 来计算 , 在不远的将来 , 人们所谈论的将是PB(1petabyte=1,000terabytes甚至 EB(1exabyte=1,000petabytes。

在企业的 IT 基础架构中,数据中心是数据及业务应用的总控中心。

数据中心汇聚了最昂贵的服务器和存储及网络设备, 担负着数据存储、访问的艰巨任务。

数据中心的建设要面向企业业务的发展, 并为企业提供全面的业务支撑。

这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。

随着数据中心高密度刀片式服务器及存储设备数量的增多, 数据中心面临着网络性能、散热、空间、能耗等一系列严峻的挑战。

根据全球最大的独立技术研究公司 Gartner Research 发布的研究资料显示,由于缺乏灵活、高性能的综合布线规划, 在 2002年之前建立的数据中心中, 半数需要在 2008年前升级或者淘汰。

因此, 建设一个完整的、符合现在及将来要求的高标准的新一代的数据中心需要达到以下几点要求:• 高可靠性——基于标准的开放系统, 预先经过测试 , 确保系统 7*24小时稳定可靠。

• 高性能——满足目前的网络传输需求, 支持至少 1G 或 10G 甚至更高速率传输• 高密度——节省空间,方便设备散热设备散热。

• 可维护性——美观大方 , 适应频繁的需求变化,方便 MAC 维护。

• 可扩展性——充分考虑未来业务增长,支持未来扩容需求。

本次设计将从先进性、可靠性、实用性的原则出发, 以满足目前用户的应用需求为基础, 充分考虑到今后技术的发展趋势及可能出现的需求。

为用户提供具有长远效益的全面解决方案。

2. 设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范 GB /T 50311-2007;建筑与建筑群综合布线系统工程验收规范 GB /T 50312-2007;国际综合布线标准 ISO /IEC 11801北美建筑通讯线路间距标准 TIA /EIA 569;北美商用建筑通讯基础结构管理规范 TIA /EIA 606;非屏蔽双绞线布线测试标准 TIA /EIA TSB67;北美商用建筑通讯接地要求 TIA /EIA 607;欧洲综合布线系统标准 BN50173;其它国家和行业标准规范;3. TIA-942数据中心机房通信设施标准2005年 4月美国通信工业委员会 TIA 发布了数据中心机房通信设施标准, 该标准正对数据中心的设计、安装提供了规范和建议,内容包括:建筑结构、空间布局、安全、节能,接地、机械及防火保护。

机房弱电布线实施方案一、前言。

随着信息技术的飞速发展，机房作为信息系统的核心设施，对弱电布线的要求也越来越高。

弱电布线作为机房的重要组成部分，直接关系到网络设备的稳定运行和信息传输的质量。

因此，制定一份科学、合理的机房弱电布线实施方案显得尤为重要。

二、布线规划。

1. 确定布线需求，首先需要明确机房的布线需求，包括数据通信、电话通信、监控系统、安防系统等各项设备的布线需求，以及各种设备之间的布线连接关系。

2. 确定布线路径，根据机房的实际情况，确定各种设备的布线路径，包括水平布线和垂直布线的规划，合理划分布线区域，避免布线交叉和混乱。

3. 选择布线材料，根据布线需求和布线路径，选择符合标准要求的优质布线材料，确保布线质量和稳定性。

三、布线设计。

1. 综合考虑，在布线设计过程中，需要综合考虑机房的布局、设备的分布、布线材料的选择等各种因素，确保布线设计的科学性和合理性。

2. 详细设计，对于不同类型的布线需求，需要进行详细的设计，包括布线路径的具体规划、布线材料的选择、布线连接的方式等，确保每一项布线都符合标准要求。

3. 安全考虑，在布线设计过程中，需要充分考虑安全因素，避免布线过程中出现安全隐患，确保布线施工的安全性和可靠性。

四、布线施工。

1. 施工准备，在进行布线施工前，需要做好充分的施工准备工作，包括准备所需的布线材料、施工工具、安全防护用具等。

2. 施工过程，在进行布线施工时，需要严格按照设计要求进行，确保布线的精确度和稳定性，避免施工过程中出现问题。

3. 施工验收，在布线施工结束后，需要进行严格的施工验收，确保布线质量符合标准要求，达到预期效果。

五、总结。

机房弱电布线实施方案的制定和实施是一项复杂的工作，需要充分考虑各种因素，确保布线质量和稳定性。

只有科学合理的布线规划、设计和施工，才能保证机房弱电布线的稳定运行，为信息系统的正常运行提供可靠保障。

希望本文提供的机房弱电布线实施方案能够对相关工作提供一定的参考和帮助。

数据中心机房弱电工程施工技术方案一、弱电布线安装工艺1.机柜安装采用吊顶下上走线方式时,架底位置应与电缆上线孔相对应。

各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

接线端子各种标志应齐全。

交接箱或暗线箱宜暗设在墙体内。

预留墙洞安装，箱底高出地面宜为500~1000mm。

2.各类接线模块安装模块设备应完整，安装就位，标志齐全。

安装螺丝必须拧紧，面板应保持在一个水平面上。

3.信息接口安装要求：固定螺丝需拧紧，不应产生松动现象。

信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。

安装位置应符合设计要求。

4.缆线敷设（1）缆线布放前应核对规格、程式、路由及位置与设计规定相符。

（2）缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。

（3）缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。

（4）电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线分离布放。

各缆线间的最小净距应符合设计要求。

（5）缆线布放时应有冗余。

在交接间、设备间对绞电缆预留长度一般为0.3~0.6m；光缆在设备端预留长度一般为5~10 m。

有特殊要求的应按设计要求预留长度。

（6）非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。

（7）屏蔽对绞电缆的弯曲半径应至少为电缆外径的6~10倍。

（8）主干对绞电缆的弯曲半径应至少为电缆外径的10倍。

（9）光缆的弯曲半径应至少为光缆外径的15倍，在施工过程中应至少为20倍。

（10）缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m。

（11）布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。

在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。

（12）缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头。

如采用机械牵引时，应根据缆线牵引的长度、布放环境、牵引张力等因素选用集中牵引或分散牵引等方式。

数据中心信息化机房配线间整理施工方案1.1机房及机柜内部的理线方法当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。

理线是指在机房的进线孔至配线架的模块孔之间, 将线缆理整齐。

根据国标，垂直桥架内的线缆每隔 1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。

在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

1.2理线板、理线表制作方法理线板是正向理线的必备工具，并使用相应的理线表配合理线。

理线板可以采用橡胶板、纤维板、层压板或木板在现场自制，也可以在公司里制作后使用。

理线板的制作方法十分简单：测量所用双绞线的缆径，并附加2-4mm后形成理线板的孔径，然后根据板的强度选择孔与孔之间的间距，在板上横向划5根线、纵向划5根线后留有写编号的空间后确定板的长宽尺寸。

剪切或锯下多余部分后，使用手枪钻在划线的交叉点上以所确定的孔径钻25个孔后，用粗砂纸将所有的边沿倒角后，在横向写上（或刻上）1-5的编号，在纵向写上（或刻上）A-E的编号后大功告成。

理线板是一块25孔方板（对应于24 口配线架的合适尺寸5义5孔理线板，也可以选用4X6、8X8 等规格），单面写字，每孔可以穿1根水平双绞线。

可以想象：当双绞线穿入理线板后，彼此之间的相对位置就基本固定，根据其位置进行绑扎时不容易出现大的错位现象，更不易出现线缆的交叉现象。
