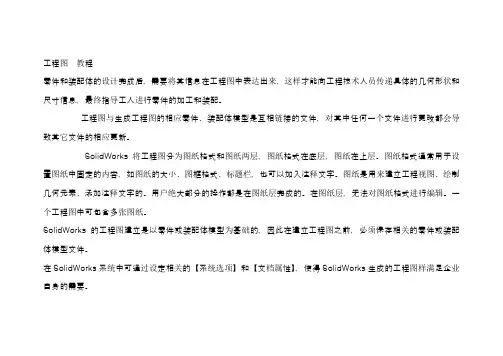

工程图教程零件和装配体的设计完成后，需要将其信息在工程图中表达出来，这样才能向工程技术人员传递具体的几何形状和尺寸信息，最终指导工人进行零件的加工和装配。
工程图与生成工程图的相应零件、装配体模型是互相链接的文件，对其中任何一个文件进行更改都会导致其它文件的相应更新。
SolidWorks将工程图分为图纸格式和图纸两层，图纸格式在底层，图纸在上层。
图纸格式通常用于设置图纸中固定的内容，如图纸的大小、图框格式、标题栏，也可以加入注释文字。
图纸是用来建立工程视图、绘制几何元素、添加注释文字的。
用户绝大部分的操作都是在图纸层完成的。
在图纸层，无法对图纸格式进行编辑。
一个工程图中可包含多张图纸。
SolidWorks的工程图建立是以零件或装配体模型为基础的，因此在建立工程图之前，必须保存相关的零件或装配体模型文件。
在SolidWorks系统中可通过设定相关的【系统选项】和【文档属性】，使得SolidWorks生成的工程图样满足企业自身的需要。

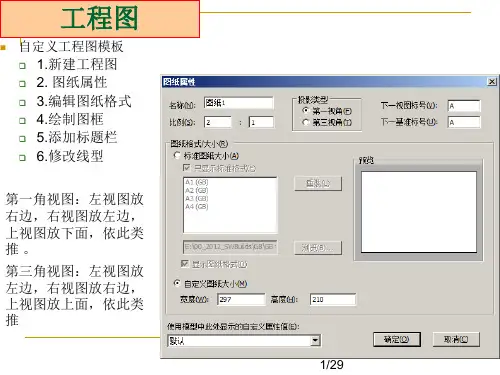

工程图选择菜单栏【工具】/【选项】/【系统选项】/【工程图】，系统弹出【工程图】选项框。
下面罗列出了所有的【工程图】选项的简要说明。
对于初学者来说，无需全部加以理解，选择系统的默认设置即可。
显示类型选项框1.在为新视图显示样式【线架图】：以一种线型显示所有边线。
【隐藏线可见】：显示可见的边线和隐藏的边线。
【消除隐藏线】：只显示可见的边线,不显示不可见的边线。
【带边线上色】：在消除隐藏线的显示模式下，将模型各面以默认或指定的颜色显示。
【上色】：以上色模式显示模型表面，且不显示模型边线在新视图中显示切边切边为曲面与曲面或曲面与平面相切时生成的切线。
如使用【圆角】命令时，圆角的圆弧面与平面之间生成的切线。
制图标准（GB）中规定不显示切边。
【可见】：切边显示为实线。
【使用字体】：使用在工具、选项、文件属性、线型中定义的切边默认线型的直线。
（必须在工程图文件为激活状态时才能访问此选项）【移除】：切边不显示。
