机械设计考试试卷试题与标准标准答案.doc

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆 4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C ) A.σωω=-max min B. σωω=+max min2C. σωωω=-max min mD. σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮） A.m t1=m a2, αt1=αa2,γ=β B.m a1=m t2, αa1=αt2,γ=β C.m t1=m a2, αt1=αa2,γ=-β D.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

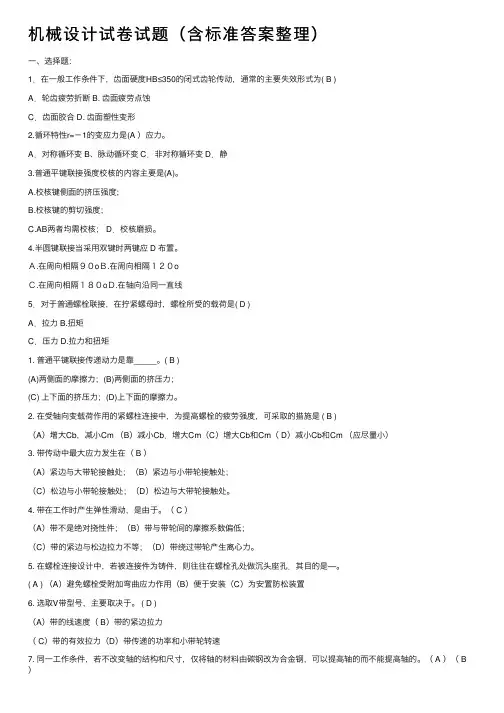

机械设计试卷试题（含标准答案整理）⼀、选择题：1．在⼀般⼯作条件下，齿⾯硬度HB≤350的闭式齿轮传动，通常的主要失效形式为( B )A．轮齿疲劳折断 B. 齿⾯疲劳点蚀C．齿⾯胶合 D. 齿⾯塑性变形2.循环特性r=－1的变应⼒是(A ）应⼒。

A．对称循环变 B、脉动循环变 C．⾮对称循环变 D．静3.普通平键联接强度校核的内容主要是(A)。

A.校核键侧⾯的挤压强度;B.校核键的剪切强度；C.AB两者均需校核； D．校核磨损。

4.半圆键联接当采⽤双键时两键应 D 布置。

Ａ.在周向相隔９０oＢ.在周向相隔１２０oＣ.在周向相隔１８０oＤ.在轴向沿同⼀直线5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( D )A．拉⼒ B.扭矩C．压⼒ D.拉⼒和扭矩1. 普通平键联接传递动⼒是靠_____。

( B )(A)两侧⾯的摩擦⼒；(B)两侧⾯的挤压⼒；(C) 上下⾯的挤压⼒；(D)上下⾯的摩擦⼒。

2. 在受轴向变载荷作⽤的紧螺柱连接中，为提⾼螺栓的疲劳强度，可采取的措施是 ( B )（A）增⼤Cb，减⼩Cm （B）减⼩Cb．增⼤Cm（C）增⼤Cb和Cm（ D）减⼩Cb和Cm （应尽量⼩）3. 带传动中最⼤应⼒发⽣在（ B ）（A）紧边与⼤带轮接触处；（B）紧边与⼩带轮接触处；（C）松边与⼩带轮接触处；（D）松边与⼤带轮接触处。

4. 带在⼯作时产⽣弹性滑动，是由于。

（ C ）（A）带不是绝对挠性件；（B）带与带轮间的摩擦系数偏低；（C）带的紧边与松边拉⼒不等；（D）带绕过带轮产⽣离⼼⼒。

5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其⽬的是—。

( A ) （A）避免螺栓受附加弯曲应⼒作⽤（B）便于安装（C）为安置防松装置6. 选取V带型号，主要取决于。

( D )（A）带的线速度（ B）带的紧边拉⼒（ C）带的有效拉⼒（D）带传递的功率和⼩带轮转速7. 同⼀⼯作条件，若不改变轴的结构和尺⼨，仅将轴的材料由碳钢改为合⾦钢，可以提⾼轴的⽽不能提⾼轴的。

《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

《机械设计基础》课程复习参考题2013年元月第一章概论一、填空题1、在完整的机构中由三类构件组成，分别为、和机架。

2、机械装置中是运动的单元体，是制造的单元体。

3、机械零件由于某种原因丧失正常工作能力称之为。

4、机器和机构总称为。

二、简答题1、机械零件常见的失效形式有哪些?2、机械零件常用的材料有哪些？第二章平面机构的运动简图及自由度一、填空题1、构件的自由度是指。

2、两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。

3、机构中的运动副是指。

4、机构具有确定的相对运动条件是原动件数机构的自由度。

5、在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与·机构自由度的关系是。

6、在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

7、计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：((A))铰链，((B))自由度，((C))约束。

8、机构中的复合铰链是指；局部自由度是指；虚约束是指。

二、选择题1、有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于。

(A) 0；(B) 1；(C) 22、原动件的自由度应为。

(A) 1；(B) +1；(C) 03、在机构中原动件数目机构自由度时，该机构具有确定的运动。

(A) 小于；(B) 等于；(C))大于。

4、计算机构自由度时，若计入虚约束，则机构自由度就会。

(A) 增多；(B) 减少；(C) 不变。

5、构件运动确定的条件是。

(A)自由度大于1；(B) 自由度大于零；(C) 自由度等于原动件数。

6、车轮在导轨上移动时，车轮与导轨间构成。

(A)转动副(B)移动副(C)高副7、平面机构中，如引入一个转动副，将带入个约束，保留个自由度。

(A)2，1 (B)1，2 (C)1，18、平面机构中，如引入一个高副，将带入个约束，保留个自由度。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。

齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。

2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

因此，在设计螺纹联接时，必须考虑防松。

根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。

3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。

二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。

4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？小链轮的齿数不宜过小和链条节距不宜过大。

1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。

A ．螺栓联接 B ．双头螺柱联接 C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。

A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。

A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。

A. σH1=σH2 B. σH1>σH2 C. σH1<σH25、V 带传动设计中，限制小带轮的最小直径主要是为了____B___。

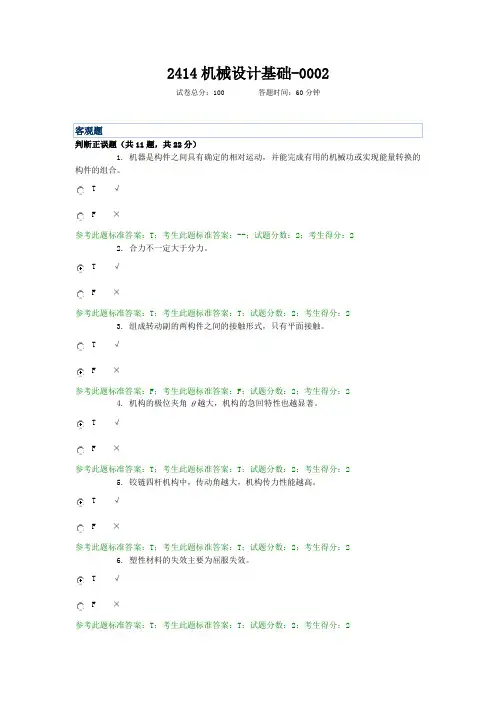

2414机械设计基础-0002试卷总分：100 答题时间：60分钟判断正误题（共11题，共22分）1. 机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

T √F ×参考此题标准答案：T；考生此题标准答案：--；试题分数：2；考生得分：22. 合力不一定大于分力。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：23. 组成转动副的两构件之间的接触形式，只有平面接触。

T √F ×参考此题标准答案：F；考生此题标准答案：F；试题分数：2；考生得分：24. 机构的极位夹角θ越大，机构的急回特性也越显著。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：25. 铰链四杆机构中，传动角越大，机构传力性能越高。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：26. 塑性材料的失效主要为屈服失效。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：27.T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：28. 若齿轮连续传动，其重合度要小于1。

T √F ×参考此题标准答案：F；考生此题标准答案：F；试题分数：2；考生得分：29. 连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：210. 联接是将两个或两个以上的零件联成一个整体的结构。

T √F ×参考此题标准答案：F；考生此题标准答案：F；试题分数：2；考生得分：211. 通过离合器联接的两轴可在工作中随时分离。

T √F ×参考此题标准答案：T；考生此题标准答案：T；试题分数：2；考生得分：2单项选择题（共10题，共30分）1.A 1B 2C 3D 4参考此题标准答案：C；考生此题标准答案：C；试题分数：3；考生得分：32.A 双曲柄机构B 曲柄摇杆机构C 双摇杆机构D 曲柄滑块机构参考此题标准答案：B；考生此题标准答案：B；试题分数：3；考生得分：33. 平面四杆机构无急回特性时，行程速比系数_______。

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。

2．代号62203的滚动轴承，为轴承，其内径为mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。

4．普通平键联接的工作面是键的；楔键联接的工作面是键的。

四、图示斜齿圆柱齿轮传动，（1）按Ⅱ轴轴向力平衡原则，确定齿轮3、4的旋向。

（2）已知m，1T，1Z，β，写出1t F、1r F、1a F的计算式1n（3）判断齿轮1、4的受力方向（各用三个分力标在图上）（18分）五、如图所示，某轴由一对角接触球轴承支承（反装）。

已知轴承承受的径向载荷分别为Ｆr1 = 1000N ,Ｆr2 = 2100N , 外加轴向载荷Fx = 800N , 求轴承1和2所受轴向力Fa1和Fa 2。

并在图上标出轴承内部轴向力Fs的方向。

（轴承内部轴向力Fs= 0.68Ｆr）（16分）六、图示轮系，已知n1= 50 r / min, n3 = 200 r / min, 两者转向相反，Z1 = 80，Z2 = 25，Z2’= 35，Z3 = 20，求行星架H的转速n H和转向。

（12分）七、据下列滚动轴承代号填空(8分)6 2 0 87 3 06C / P 5轴承内径d = ㎜轴承内径d = ㎜公差等级为级公差等级为级轴承类型为轴承类型为答案一、填空题1、齿数强2、链速节距3、齿根弯曲疲劳齿面接触疲劳4、轴径两侧面5、60 126、调心球轴承调心滚子轴承二、选择题1c 2a 3d 4b 5d三、简答题1、V带两侧面的夹角θ均为40°，但在带轮上弯曲时，由于截面变形使其夹角变小，为了使带仍能紧贴轮槽两侧，将带轮槽角φ规定为34°、36°、38°即φ＜θ。

2、由于带工作时紧边和松边的拉力差和带的弹性变形而引起的带与带轮间发生局部相对滑动的现象为弹性滑动。

带与带轮间发生带沿整个接触弧全面滑动的现象为打滑。

弹性滑动是带正常工作时的固有特点，不可避免，它导致从动轮圆周速度低于主动轮。

打滑是由于过载引起的，它使带传动失效，可以避免且必须避免。

3、对于齿轮传动，传动比是指两齿轮的角速度之比，可写成两齿轮的转速之比、两齿轮的齿数之比。

齿数比是指大齿轮齿数与小齿轮齿数之比。

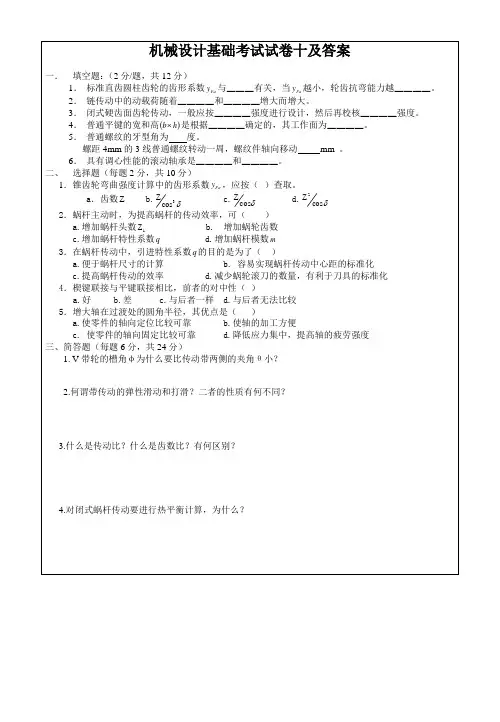

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

4.图示轴的结构1、2、3处有哪些不合理的地方？用文字说明。

（10分）五、设计计算（共40分）1．如图所示，已知输出轴上的锥齿轮Z的转向4n，为了使中间轴Ⅱ上的轴向力能抵消一部分，4试求：（1）在图上标出各轮的转向。

（2）判断蜗杆传动的螺旋角方向（蜗杆、蜗轮）（3）蜗杆、蜗轮所受各力方向以及锥齿轮Z所受轴向力方向。

（要求标在图上或另画图表示）（123分）2．图示斜齿圆柱齿轮传动，（1）按Ⅱ轴轴向力平衡原则，确定齿轮3、4的旋向。

（2）判断齿轮1、4的受力方向（各用三个分力标在图上）（16分）答案一、是非题1√2√3√4√5√二、选择题1c 2c 3c 4b 5b三、填充1、小带从动2、深沟球轴承80 圆锥滚子轴承803、蜗轮轮齿上四、1、①在箱体壳外铸出散热片，增加散热面积A。

②在蜗杆轴上装风扇，提高散热系数。

③加冷却装置。

例如在箱体油池内装蛇形冷却管或用循环油冷却。

2、因为在拧紧螺母时，螺栓杆除沿轴向受预紧力的拉伸作用外，还受螺纹力矩的扭转作用。

3、轮齿折断、齿面点蚀、齿面磨损、齿面胶合4、第1、2处轴肩过高，轴承无法拆卸；若轴承采用脂润滑，缺挡油环。

3处缺螺纹退刀槽。

五、1、（1）（2）蜗杆、蜗轮均为右旋（3）2、（1）（2）F t1的作用线垂直纸面箭头朝里。

F t4的作用线垂直纸面箭头朝里。

3、强度条件公式：p σ≤ [p σ]键的工作长度l = 80 – 18 = 62 p σ＝ dhlT 4＝（4×700×1000）÷（60×11×62） ＝ 68.4（MPa ）＜ [p σ] ∴满足要求。

一．填空题（25分，每题1分） 1．两构件之间为 接触的运动副称为低副，引入一个低副将带入 个约束。

2．如图所示铰链四杆机构中，若机构 以AB 杆为机架时，为 机构； 以CD 杆为机架时，为 机构； 以AD 杆为机架时，为 机构。

3．在凸轮机构从动件的常用运动规律中， 、 运动规律有柔性冲击。

4．采用标准齿条刀具加工标准齿轮时，其刀具的 线与轮坯 圆之间做纯滚动；加工变位齿轮时，其刀具的 线与轮坯 圆之间做纯滚动。

一对相啮合的大小齿轮齿面接触应力的关系是 ，其接触强度的关系是 。

5．普通平键的工作面是 ，工作时靠 传递转矩；其剖面尺寸按 选取，其长度根据 决定。

6． 螺纹常用于联接，螺纹联接常用的防松方法有 ， 和改变联接性质三类。

7．轴按照承载情况可分为 、 和 。

自行车的前轴是 ，自行车的中轴是 。

二、答题（16分，4分/题）1．加大四杆机构原动件上的驱动力，能否是该机构越过死点位置？为什么？ 2．一对标准直齿轮，安装中心距比标准值略大，试定性说明以下参数变化情况：（1）齿侧间隙；（2）节圆直径；（3）啮合角；（4）顶隙3．在机械传动系统中，为什么经常将带传动布置在高速级？带传动正常运行的条件是什么？4．移动滚子从动件盘形凸轮机构若出现运动失真，可采取什么改进措施？三、计算题（49分）1．某变速箱中，原设计一对直齿轮，其参数为m=2.5mm ，z 1=15，z 2=38；由于两轮轴孔中心距为70mm ，试改变设计采用斜齿轮传动，以适应轴孔中心距。

试确定一对斜齿轮的主要参数（模数、齿数、压力角、螺旋角），并判断小齿轮是否根切。

（15分）2． 图示轮系中，已知各轮齿数为：z 1= z 2′= z 3′=15，z 2=25，z 3= z 4=30，z 4′=2（左旋），z 5=60，z 5′=20（m=4mm ）。

若n 1=500r/min ，转向如图所示，求齿条6的线速度v 的大小和方向。

（16分）3．一对30205/P6的圆锥滚子轴承的轴系，轴上径向载荷F R =3000N ，F A =500N ， 尺寸关系如图所示，求两轴承的径向当量动载荷P r1、P r2。

《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（50%）。

2、三角形螺纹的牙型角α＝（60），适用于（连接），而梯形螺纹的牙型角α＝（30），适用于（传动）。

3、螺纹连接防松，按其防松原理可分为（摩擦）防松、（机械）防松和（永久）防松。

4、带传动在工作过程中，带内所受的应力有（紧松边拉力产生的拉应力）、（离心拉应力）和（弯曲应力），最大应力发生在（紧边与小带轮接触处）。

5、链传动设计时，链条节数应选（偶数）数(奇数、偶数)。

链轮齿数应选（奇）数；速度较高时，链节距应选（小）些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（接触强度）设计，按（弯曲强度）校核；硬齿面闭式齿轮传动一般按（弯曲强度）设计，按（接触强度）校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（相同），材料的许用接触应力（不同），工作中产生的齿根弯曲应力（不同），材料的许用弯曲应力（不同）。

8、蜗杆传动的总效率包括啮合效率η、（轴承）效率和（搅油）效率。

其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（啮合效率）。

9、轴按受载荷的性质不同，分为（转轴）、（心轴）、（传动轴）。

10、滚动轴承接触角越大，承受（转向）载荷的能力也越大。

得分二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（ A ）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( B )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( A )。

A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（ D ）。

2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。

2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。

3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。

4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。

5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。

6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。

7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。

8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。

9、6312表示轴承内径为60mm ，的深沟球轴承。

10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。

11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。

12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。

13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。

15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。

二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。

A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。

CHENG《机械设计基础》考试题库 一、 填空题 1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（32）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比 （n 12）= （D 21）= （z 2/ z 1）。

5. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

6. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

7. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

8. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

9. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

10. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

11. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σσ1＋σb1＋σc 。

12. 渐开线的形状取决于（基）圆。

13. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。

14. 一对齿轮连续传动的条件为：（重合度1>ε）。

15. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。

16. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。

17. 常用的轴系支承方式有（向心）支承和（推力）支承。

18. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。

19. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。

20. 轴按所受载荷的性质分类，自行车前轴是（心轴）。

21. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。

机械设计基础一．填空题：1 .凸轮主要由（凸轮），（从动件）和( 机架)三个基本构件组成。

2 .凸轮机构从动件的形式有由（尖顶）从动件，( 滚子）从动件和（平底）从动件。

3 .按凸轮的形状可分为（盘型）凸轮、（移动）凸轮、（圆柱）凸轮、（曲面）4. 常用的间歇运动机构有（棘轮）机构，（槽轮）机构，（凸轮间歇）机构和( 不完全齿) 机构等几种。

5 螺纹的旋向有（左旋）和（右旋）; 牙形有( 三角形). ( 梯形). ( 矩形). ( 锯齿形)6.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（法面压力角）都相等，齿轮的（螺旋）相等（旋向）_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400，当取c 杆为机架时，它为（曲柄摇杆）机构；当取d杆为机架时，则为（双摇杆）机构。

8 平面连杆机构当行程速比K（＞1 ）时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为（曲柄）主动件（曲柄与机架）共线时。

13 螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（紧定螺钉联接）四种。

14 轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。

15 滚动轴承代号为62305/P5；各部分的含义是：“6”表示（沟球轴承）；“23”表示（宽度系数）；“05”表示（内径代号）；P5表示（精度公差等级）。

16.螺纹的公称直径是指它的（大径），螺纹“M12X1.5左”的含义是（左旋细牙螺纹公称直径12 ）。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

18.滚动轴承代号“6215”的含义是_ （"6"_表示是普通深沟球轴承，2_是宽度系列5是内径代号 ).20.一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转___1/3______圈。

三、判断题（每小题1分，共10分）1. 键联接和花键联接是最常用轴向固定方法。

（）2. 闭式传动中的软齿面齿轮的主要失效形式是磨损。

( )3. 带传动可适于油污、高温、易燃和易爆的场合。

( )4．推力球轴承只能承受轴向载荷，不能承受径向载荷。

（）5．受力较小且不重要的轴，材料应选用40Cr. （）6．用凸缘轴承盖上的凸缘可以实现滚动轴承外圈的轴向固定。

（）7．一对直齿锥齿轮传动，在其啮合处，主动轮和从动轮所受圆周力大小相等，方向相反。

（）8．带的弹性滑动是由于带的弹性变形而引起的，可以避免。

（）9. 普通平键联接能够使轴上零件周向固定和轴向固定( )10．用联轴器联接的两根轴，可以在机器运转的过程中随时进行分离或接合。

（）四、图示某齿轮减速器的主动轴，其转速n = 3000 r / min , 由一对角接触球轴承支承，已知轴承承受的径向载荷分别为Ｆr1 = 1000N , Ｆr2 = 2100N ,外加轴向载荷Fx = 900N , 求轴承1和2所受轴向力Fa1和Fa 2。

并在图上标出轴承内部轴向力Fs的方向。

（轴承内部轴向力Fs= 0.68Ｆr）（15分）.五、说明图（a）滚动轴承代号、图（b）平键标记、图（c）滚子链标记中划线部分的含义(15分)3 0 2 09 键18 ×70 GB1096-79(a) ( b )16A—1—82 GB /T 1243—97(c)六、图（a）为一对外啮合斜齿圆柱齿轮，其中轮1在啮合处受径向力Ｆr、轴向力Fx的方向如图（b）所示，请在图（c）中标出轮2的转动方向和螺旋线方向、说明轮1的圆周力Ｆt 的方向。

（10）（a）(b) (c)七、图示轮系，已知n1= 100 r / min, Z1 = 40，Z2 = 20，Z3 = 80，求行星架H的转速n H 并说明行星架H的转向与轮1的转向相同还是相反。

（16分）答案一、填空题1、齿面接触 齿根弯曲2、带轮 疲劳3、球 滚子4、棘轮 槽轮 不完全齿轮（3种机构中答任意两种即可）5、热平衡6、中心距7、拨盘 槽轮 槽轮8、胶合 点蚀 9、上下面二、问答题1、轴承中任一滚动体或内、外圈滚道上出现疲劳点蚀的总转数或在一定转速下的工作时数，称为轴承寿命。

华南理工大学期末考试〈〈机械设计》试卷B、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（C ）。

A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。

A、提高了轮齿的弯曲强度 B 、提高了齿面的接触强度C、降低了轮齿的弯曲强度 D 、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（A ）。

A.弹性柱销联轴器 B .凸缘联轴器C.十字滑块联轴器 D .万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C ）。

A.进入大带轮处 B .离开大带轮处C.进入小带轮处 D .离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（A ）为好。

A .带传动——传动链转动B. 链传动齿轮传动带传动C. 带传动箱专动齿轸传动D. 链传动专动齿轮传W6. 螺纹联接防松的根本问题在于（A、增加螺纹联接的轴向力、增加螺纹联接的横向力C、防止螺纹副的相对转动、增加螺纹联接的刚度7. 为联接承受横向工作载荷的两块薄钢板, 般采用的螺纹联接类型应是（A.螺栓联接B. 双头螺柱联接C.螺钉联接D. 紧定螺钉联接8. 齿面硬度HEK 350HBS 的闭式钢制齿轮传动中，主要失效形式为（A 齿面磨损12、工作时承受弯矩并传递转矩的轴称为A 、转动心轴 C 、传动轴13、普通平键的主要失效是（14、带传动产生弹性滑动的原因是由于（15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（C 、边界摩擦或混合摩擦状态D 、不确定1.在一般工作条件下，齿面硬度HB < 350的闭式齿轮传动，通常的主要失效形式为C.齿面胶合D.轮齿折断9. 不完全液体润滑滑动轴承，验算 pv 《［pv ］是为了防止轴承（ B A. 过度磨损 B. 过热产生胶合 C.产生塑性变形D.发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用A.两端固定.两端游动 C. 一端固定一端游动 D.A, B, C 均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d i 取标准，其目的是A. 限制加工蜗杆的刀具数量B. 限制加工蜗轮的刀具数量并便于刀具的标准化C. 为了装配方便D. 为了提高加工精度、转轴 、固定心轴A .工作面被压溃或键被剪断 B.工作面产生胶合破坏 C.工作面产生过度磨损D,键被弯曲折断A 、带不是绝对挠性体 、带与带轮间的摩擦系数偏低 C 、带绕过带轮时产生离心力、带的紧边与松边拉力不等A 、完全液体摩擦状态B 、干摩擦状态A.轮齿疲劳折断B. 齿面疲劳点蚀C.齿面胶合D. 齿面塑性变形 2.带传动在工作时产生弹性滑动, 是由于 A .包角a 太小B.初拉力F0太小C.紧边与松边拉力不等D.传动过载 3.在下列四种型号的滚动轴承中, 只能承受径向载荷的是 A. 6208 B. N208 C.3208 D.52084.下列四种螺纹中，自锁性能最好的是 A.粗牙普通螺纹 B.细牙普通螺纹 C.梯形螺纹 D.锯齿形螺纹5.在润滑良好的条件下，为提高蜗杆传动的啮合效率， 可采用的方法为 A.减小齿面滑动速度 us B.减少蜗杆头数Z I C.增加蜗杆头数Z I D.增大蜗杆直径系数 q6.在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指 A. 弹簧外径与簧丝直径之比值 B. 弹簧内径与簧丝直径之比值 C. 弹簧自由高度与簧丝直径之比值 D. 弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时, 般两键间的布置角度为 B. 120° C.135° D.180° 8. V 带在减速传动过程中, 带的最大应力发生在 A . V 带离开大带轮处 B. V 带绕上大带轮处 C. V 带离开小带轮处 D. V 带绕上小带轮处 9.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是 B.扭矩 C.压力 D.拉力和扭矩 10.滚子链传动中，链节数应尽量避免采用奇数， 这主要是因为采用过渡链节后 A.制造困难 B.要使用较长的销轴 C.不便于装配 D.链板要产生附加的弯曲应力 1-5: BCBDC 一、单项选择题 普通平键的截面尺寸是根据 按标准选择的。
