RRU级联问题

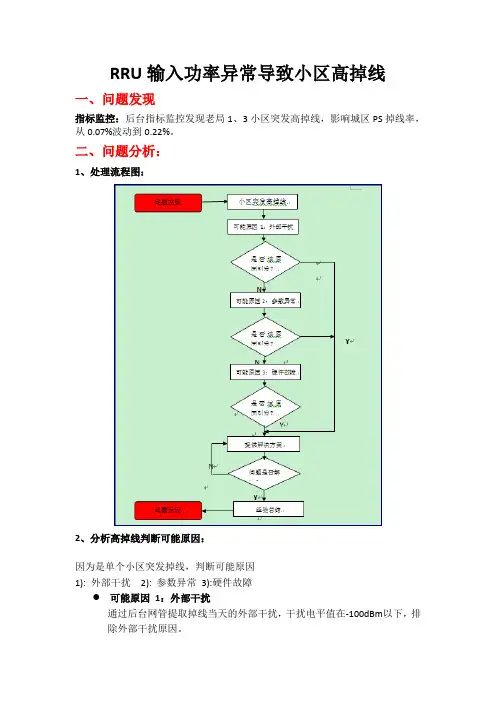

RRU输入功率异常导致小区高掉线
一、问题发现
指标监控：后台指标监控发现老局1、3小区突发高掉线，影响城区PS掉线率，从0.07%波动到0.22%。

二、问题分析：
1、处理流程图：
2、分析高掉线判断可能原因：
因为是单个小区突发掉线，判断可能原因
1):外部干扰2): 参数异常3):硬件故障
可能原因1：外部干扰
通过后台网管提取掉线当天的外部干扰，干扰电平值在-100dBm以下，排
除外部干扰原因。

●可能原因2：参数异常
通过LMT查询后台参数，参数设置均在合理范围之内，排除参数问题。

●可能原因3：硬件故障
通过LMT查询告警日志及小区状态均为正常，无显性故障。

为了确定是否是硬件问题，与RNC工程师沟通，最终定位为老局1、3
小区RRU输入功率过低。

三、解决措施：
1.因为是单个基站的两个小区突发高掉线，小区参数设置合理，并且无外部
干扰，硬件故障的可能性较大
2.代维上站检查，定位光纤问题，故障解决
3.后台查询RRU输入功率输入正常，老局1、3小区高掉线现象得到解决
四、借鉴经验：
如果遇到个别站点突发某个指标恶化时
1、出现硬件故障的可能性较大
2、加强与其他专业沟通，定位问题，提高效率。

广州联通WCDMA室分系统RRU级联规范要求20100823一、室分RRU级联建设要求（1）室分网络建设中RRU级联总体原则：1.网络设备在R11版本或更低版本时，由于RRU做4级级联会影响HSUPA的速率，故不建议采用4 级级联形式；可采用2级或3级RRU级联形式；2.网络设备升级到R12版本后（目前广州W网全网已经升级到R12版本），可以采用3级或4级级联的形式以减少网络小区数量；3.室分WCDMA站点采用3级级联时配合设置背景噪声后，可以保证上行、下行覆盖强度，语音、HSDPA/HSUPA等业务正常并达到要求，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约4～5db强度；故新站室分建设时可以在合适场景考虑采用3级级联形式；实际建设时需要保证信号覆盖强度达标；4.在RNC及Nodeb设备版本升级到R12版本后（目前广州W网全网已经升级到R12版本），RRU可以考虑做4级级联。

在网络建设中需根据站点实际情况做不同的级联方案，对于有话务潜力的站点建议采用2级RRU级联后通过光口合并形式做合并小区，对于无市场话务潜力及部分特殊场景需要可以考虑采用物理性的4级RRU级联并做成同一小区；5.室分覆盖以RSCP大于等于-85dB为准作为边缘覆盖强度；（2）室分网络建设中RRU级联场景分类：1.RRU做2级级联场景：a.高档酒店宾馆、写字楼、商住楼、大型商场、集团客户，对话务需求较高（如天河、越秀、荔湾、海珠等核心区域），建议采用物理上的2级RRU级联；b.高档住宅小区（室分建设方式为楼层+电梯+地下室全覆盖），对话务需求比较大的场景下，建议采用物理上的2级级联；2.RRU做3级级联场景：a.针对中小型普通室分站点，在容量满足需求(后期无话务发展潜力)且主要以覆盖为主的场景下，可采用物理上的3级级联并作为同一小区；b.针对以覆盖楼盘小区内部或厂区内部等为目标的综合方案，无线环境比较简单，且需要减少小区数量以尽量避免过多切换的场景，可采用物理上的3级联；c.针对大型公共场所，综合方案（覆盖场馆内部）和室内分布同时建设，平时人流量较少，主要以覆盖为主的场景，可采用物理上的3级联；d.针对大型住宅小区，建设方式采用宏蜂窝+室内分布且室内分布系统主要解决电梯、地下室部分信号覆盖，满足话务容量需求后期无话务潜力、主要以覆盖为主的场景，可采用物理性的3级联；e.针对覆盖隧道、大桥等话务稀少，主要为覆盖的场景，建议采用物理性的3级联；3.RRU做4级级联场景：a.针对郊区的酒店宾馆、写字楼、商住楼、商场站点，短期内话务需求不高（如番禺、花都、从化等区域），但后期话务发展潜力较大站点，此类场景建议采用物理上2级RRU级联再通过光口合并形式做成4个RRU合并同一小区；b.针对覆盖隧道、大桥等话务稀少，主要为覆盖的场景，RRU采用物理的4级级联；二、室分RRU测试验证要求室分W网多级RRU级联底噪要求：室分RRU不包含分布系统底噪要求如下：RRU为1级级联时：整个小区设备侧底噪标准为：-106dBm；RRU为2级级联时：整个小区设备侧底噪标准为：-103dBm；RRU为3级级联时：整个小区设备侧底噪标准为：-101dBm；RRU为4级级联时：整个小区设备侧底噪标准为：-100dBm；注：以上底噪标准为不含室内分布系统；室分RRU包含分布系统后底噪验收要求如下：RRU为1级级联时：整个小区设备侧底噪标准为：-104dBm；RRU为2级级联时：整个小区设备侧底噪标准为：-102dBm；RRU为3级级联时：整个小区设备侧底噪标准为：-100dBm；RRU为4级级联时：整个小区设备侧底噪标准为：-99dBm；注：以上底噪标准已含室内分布系统；说明：1.室分WCDMA站点RRU采用物理2级级联时，经过测试验证各项指标均能达到要求；2.室分WCDMA站点采用3级级联时配合设置背景噪声后，可以保证上行、下行覆盖强度，语音、HSDPA/HSUPA等业务正常并达到要求，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约4～5db强度；3.在RNC及Nodeb设备版本升级到R12版本后（目前广州W网全网已经升级到R12版本），RRU可以考虑做4级级联，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约5～6db强度。

华为RRU级联1、对于2G系统，一条链路级联上，RRU与RRU之间的距离需华为解释为：3公里？还是无限制？答复：在同一链路上，从BBU的CPRI口距离该链路上最远的RRU的距离为40公里。

在同一条链路上，相邻的两个RRU之间的距离小于40公里，但是从网络规划的角度上出发，相邻的两个RRU之间的距离限制为小于等于3公里。

根据全球GSM分布式基站拉远的应用来看，绝大多数场景：在同一链路上BBU的CPRI口距离该链路上最远的RRU的距离为10公里。

2、对于3G系统，一条链路级联上，RRU与RRU之间的距离需华为解释为：10公里？还是无限制？答复：在同一链路上，从物理上可以实现，从BBU的CPRI口距离该链路上最远的RRU的距离为40公里，在同一条链路上，相邻的两个RRU之间的距离限制为小于40公里。

3、华为现在RRU拉远提供的是10公里的光模块，能否提供40公里的光模块？距离满足后，收发端的光模块的光功率满足需满足什么条件？答复：分布式基站拉远在同一链路上，从BBU的CPRI口距离该链路上最远的RRU的距离为40公里。

目前发货绝大多数都是10Km的单模光模块，10Km的光模块对于工程实施中距离满足条件的前提条件下，对光路的要求为：10公里衰减不能超10.5dB，接收灵敏度为-20dBm。

如果联通需要将RRU拉远40Km，华为可以提供40Km的光模块。

4、单发单收，双发双收的场景介绍。

答复：单发单收一般用于室分系统，双发双收一般用于室外宏站。

5、WCDMA的BBU的Iub口采用FE传输时的带宽为多少？答复：BBU 的Iub采用FE传输时带宽为100M。

如果用满100M的话，100M 里面包含80M的数据和20M的开销。

6、对于目前华为3G设备室分系统高配置的情况下，对于RRU上的两个射频口都需配置数据，射频口需如何接的问题？答复：一个射频口连接室分系统馈线，另外一个射频口，采用假负载堵住即可。

7、需要华为提供3G的RRU的射频结构。

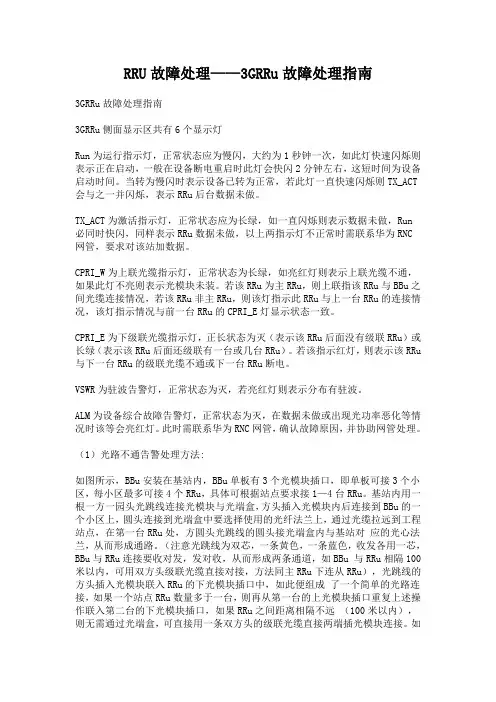

RRU故障处理——3GRRu故障处理指南3GRRu故障处理指南3GRRu侧面显示区共有6个显示灯Run为运行指示灯，正常状态应为慢闪，大约为1秒钟一次，如此灯快速闪烁则表示正在启动，一般在设备断电重启时此灯会快闪2分钟左右，这短时间为设备启动时间。

当转为慢闪时表示设备已转为正常，若此灯一直快速闪烁则TX_ACT 会与之一并闪烁，表示RRu后台数据未做。

TX_ACT为激活指示灯，正常状态应为长绿，如一直闪烁则表示数据未做，Run必同时快闪，同样表示RRu数据未做，以上两指示灯不正常时需联系华为RNC网管，要求对该站加数据。

CPRI_W为上联光缆指示灯，正常状态为长绿，如亮红灯则表示上联光缆不通，如果此灯不亮则表示光模块未装。

若该RRu为主RRu，则上联指该RRu与BBu之间光缆连接情况，若该RRu非主RRu，则该灯指示此RRu与上一台RRu的连接情况，该灯指示情况与前一台RRu的CPRI_E灯显示状态一致。

CPRI_E为下级联光缆指示灯，正长状态为灭（表示该RRu后面没有级联RRu）或长绿（表示该RRu后面还级联有一台或几台RRu）。

若该指示红灯，则表示该RRu 与下一台RRu的级联光缆不通或下一台RRu断电。

VSWR为驻波告警灯，正常状态为灭，若亮红灯则表示分布有驻波。

ALM为设备综合故障告警灯，正常状态为灭，在数据未做或出现光功率恶化等情况时该等会亮红灯。

此时需联系华为RNC网管，确认故障原因，并协助网管处理。

（1）光路不通告警处理方法:如图所示，BBu安装在基站内，BBu单板有3个光模块插口，即单板可接3个小区，每小区最多可接4个RRu，具体可根据站点要求接1—4台RRu。

基站内用一根一方一园头光跳线连接光模块与光端盒，方头插入光模块内后连接到BBu的一个小区上，圆头连接到光端盒中要选择使用的光纤法兰上，通过光缆拉远到工程站点，在第一台RRu处，方圆头光跳线的圆头接光端盒内与基站对应的光心法兰，从而形成通路。
