摄像机芯片方案及HD-SDIHD-MDI介绍

HD-MDI（Media Dependent Interface）高清视频传输介绍
MDI是高速以太网定义的与介质有关接口（Media Dependent Interface），HD-MDI第一代高清传输技术是使用标准的高速以太网物理层硬件，把发送端设备（高清摄像机）和接收端设备（DVR、DVR 卡、中继器、光端机等）都做成MDI类设备，然后不通过HUB、网络交换机等MDIX类设备，发送端和接收端用CAT5或CAT6网线点对点直接连接，通过网络数据链路层把未压缩的实时高清信号经过科学高效的组织排序由摄像机端发送到接收端，从而实现等同HD-SDI的传输效果，但是由于使用了IT行业极度成熟的高速以太网的物理层硬件，HD-MDI的传输相比用同轴电缆传输会更廉价，更稳定，抗干扰性能力更强，而且在传输视频信号的同时可以实现双向音频，双向控制信号等的传输，也可以使用POE网线供电的模式，大大节约布线成本。

HD-MDI的第二代产品会采用更先进工艺的传输物理层器件，以实现更长距离的无中继传输和更高速的传输速率，预计会在明年6月份推出用CAT5网线实现无中继传输达到500米左右的终端设备，并实现1080P每秒60帧的传输，以完全满足安防中高端客户对高清图像的需求。

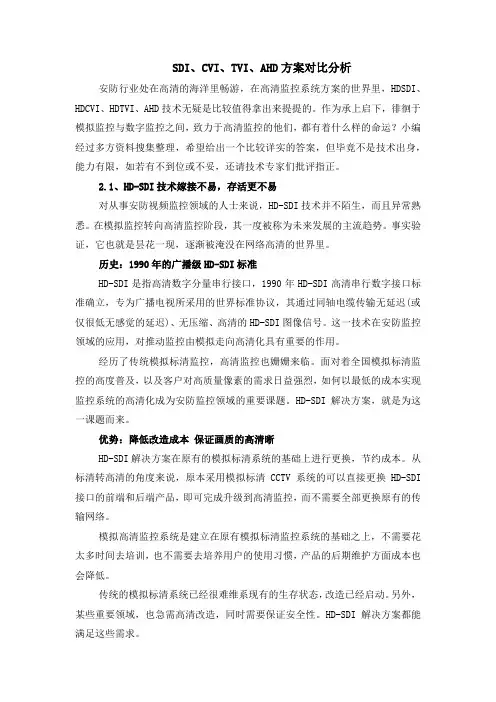

SDI、CVI、TVI、AHD方案对比分析安防行业处在高清的海洋里畅游，在高清监控系统方案的世界里，HDSDI、HDCVI、HDTVI、AHD技术无疑是比较值得拿出来提提的。

作为承上启下，徘徊于模拟监控与数字监控之间，致力于高清监控的他们，都有着什么样的命运？小编经过多方资料搜集整理，希望给出一个比较详实的答案，但毕竟不是技术出身，能力有限，如若有不到位或不妥，还请技术专家们批评指正。

2.1、HD-SDI技术嫁接不易，存活更不易对从事安防视频监控领域的人士来说，HD-SDI技术并不陌生，而且异常熟悉。

在模拟监控转向高清监控阶段，其一度被称为未来发展的主流趋势。

事实验证，它也就是昙花一现，逐渐被淹没在网络高清的世界里。

历史：1990年的广播级HD-SDI标准HD-SDI是指高清数字分量串行接口，1990年HD-SDI高清串行数字接口标准确立，专为广播电视所采用的世界标准协议，其通过同轴电缆传输无延迟(或仅很低无感觉的延迟)、无压缩、高清的HD-SDI图像信号。

这一技术在安防监控领域的应用，对推动监控由模拟走向高清化具有重要的作用。

经历了传统模拟标清监控，高清监控也姗姗来临。

面对着全国模拟标清监控的高度普及，以及客户对高质量像素的需求日益强烈，如何以最低的成本实现监控系统的高清化成为安防监控领域的重要课题。

HD-SDI解决方案，就是为这一课题而来。

优势：降低改造成本保证画质的高清晰HD-SDI解决方案在原有的模拟标清系统的基础上进行更换，节约成本。

从标清转高清的角度来说，原本采用模拟标清CCTV系统的可以直接更换HD-SDI 接口的前端和后端产品，即可完成升级到高清监控，而不需要全部更换原有的传输网络。

模拟高清监控系统是建立在原有模拟标清监控系统的基础之上，不需要花太多时间去培训，也不需要去培养用户的使用习惯，产品的后期维护方面成本也会降低。

传统的模拟标清系统已经很难维系现有的生存状态，改造已经启动。

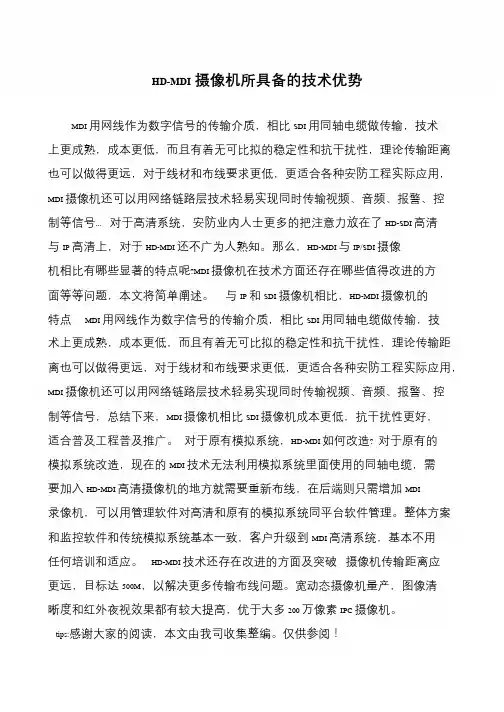

HD-MDI摄像机所具备的技术优势MDI 用网线作为数字信号的传输介质，相比SDI 用同轴电缆做传输，技术上更成熟，成本更低，而且有着无可比拟的稳定性和抗干扰性，理论传输距离也可以做得更远，对于线材和布线要求更低，更适合各种安防工程实际应用，MDI 摄像机还可以用网络链路层技术轻易实现同时传输视频、音频、报警、控制等信号... 对于高清系统，安防业内人士更多的把注意力放在了HD-SDI 高清与IP 高清上，对于HD-MDI 还不广为人熟知。

那么，HD-MDI 与IP/SDI 摄像机相比有哪些显著的特点呢?MDI 摄像机在技术方面还存在哪些值得改进的方面等等问题，本文将简单阐述。

与IP 和SDI 摄像机相比，HD-MDI 摄像机的特点MDI 用网线作为数字信号的传输介质，相比SDI 用同轴电缆做传输，技术上更成熟，成本更低，而且有着无可比拟的稳定性和抗干扰性，理论传输距离也可以做得更远，对于线材和布线要求更低，更适合各种安防工程实际应用，MDI 摄像机还可以用网络链路层技术轻易实现同时传输视频、音频、报警、控制等信号，总结下来，MDI 摄像机相比SDI 摄像机成本更低，抗干扰性更好，适合普及工程普及推广。

对于原有模拟系统，HD-MDI 如何改造? 对于原有的模拟系统改造，现在的MDI 技术无法利用模拟系统里面使用的同轴电缆，需要加入HD-MDI 高清摄像机的地方就需要重新布线，在后端则只需增加MDI录像机，可以用管理软件对高清和原有的模拟系统同平台软件管理。

整体方案和监控软件和传统模拟系统基本一致，客户升级到MDI 高清系统，基本不用任何培训和适应。

HD-MDI 技术还存在改进的方面及突破摄像机传输距离应更远，目标达500M，以解决更多传输布线问题。

宽动态摄像机量产，图像清晰度和红外夜视效果都有较大提高，优于大多200 万像素IPC 摄像机。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

地址:深圳市宝安区西乡大道富通城三期4A802HD-SDI 硬盘录像机（储存SDI 高清图像）深圳市华天成科技有限公司专业生产HD-SDI 硬盘录像机，采用嵌入式Linux 操作系统、标准H.264压缩算法、8路高清视频输入和录像。

支持HDMI 、VGA 视频输出(HDMI 视频输出最高分辨率达1920*1080)。

HD-SDI 硬盘录像机内置WEB Server ，方便网络远程控制管理。

它内置4个硬盘接口，还可外带1个eSATA 硬盘，支持TB 级硬盘，支持DDNS ，鼠标局部区域拖动数字放大，以及鼠标高速云台控制功能，极大地方便云台控制。

另含3个USB 接口，支持鼠标和移动存储备份。

产品特点1. 选择支持最高图像清晰度的1080i 或 720p 高清CCTV 摄像机2. H.264压缩格式来实现高效录像3. 支持所有摄像机全高清实时录像与回放 ( 720p)4. HDMI 1080i 和 VGA 多主监视器输出5. 高分辨率(1080p/720p) 录像的同时降低远程查看码流的带宽6. 五重操作（实时预览、录像、回放、备份及远程监控）7. 拥有免费的DDNS 服务，无需设置静态IP 地址也能实现远程控制8. 友好的图形用户界面（GUI ）9. 支持 4 个固定内置硬盘和1个eSATA 外接硬盘10. 多重控制输入: 鼠标/前面板/远程控制器/键盘11. 快速设定: 单击菜单选项，可轻松快速安装12. 快速备份: 可以在播放的同时将录像备份到USB13. 快速回放: 只需移动鼠标，点选并拖动播放杆，即可找到想要播放的录像文档14. 快速搜寻: 直观的播放杆，可以通过简单的拖动操作使用15. 智能搜寻: 直接在特定区域中找个某片段记录16. 快照搜寻: 显示特定间隔的快照，轻松找出想要的场景17. 内置的网页界面可支持远程客户端设置或操作DVR18. 千兆以太网接口，有利于通过网络进行远程高速浏览和控制19. 通过鼠标或前面板在屏幕上实现PTZ 控制20. 支持音频录制功能21. 内置DVD 刻录机22. 3个USB2.0接口用于外接设备备份数据或连接鼠标地址:深圳市宝安区西乡大道富通城三期4A80223. 支持多种语言界面24. 支持安装19 吋机架广泛范围：★现场直播录制及回放★传统编辑机房作为编辑录像机和放像机★非编机房上下载设备，节省磁带录像机★转播车上作为备份和录像机使用★在维修场合时作为便携式视频音频信号发生★摄 像 机长时间记录和备份使用★现场或者演播室大屏幕背景播放设备★体育赛事现场录制和慢动作回放系统★电视台播出系统中作为垫播或插播使用★演播室播出广告串编★单兵记者现场记录及编辑回放★高清数字化医疗现场采集记录及回放★极端环境下使用的专业视频应用HD-SDI 产品应用 ---HDCCTV 描述（高清SDI 应用方案）（hd-sdi 摄像机、hd-sdi 光端机、hd-sdi 转hdmi 转换器、hd-sdi 硬盘录像机）前端全部采用HD-SDI 高清数字摄像机进行采集，用同轴电缆和HD-SDI 光端机机房中心，一路进入HD-SDI 矩阵，输出到管理中心大屏显示，为全高清非压缩音视频信号，无压缩、无延时、无失真的特点；从矩阵输出一路图像利用HD-SDI 光端机远程传送到上级中心，可以控制矩陈输出任何一路图像查看； 一路进入编码器，对音视进行存储，在接入网络，方便利用因特网远程查看音视频图像。

1080P HD-SDI全高清摄像机1. 什么是1080P HD-SDI？SDI是serial digital interface首字母的缩写，意思是数字分量串行接口，那么HD-SDI就是高清数字分量串行接口了，它是目前高清设备传输距离最远的接口方式。

1080P是美国电影电视工程师协会（SMPTE）制定的最高等级高清数字电视的格式标准，1125条垂直扫描线，1080条可见垂直扫描线，有效显示格式为：1920×1080，16：9，逐行扫描，像素数为207．36万。

目前市场中高清采用的高清传输标准方式对比：2. 1080P HD-SDI全高清摄像机有哪些优点？画面清晰因为HD-SDI属于非压缩的高清视频，同是1080P的图像，HD-SDI明显高于IP图像实时性好因为图像没有经过压缩和解压的过程，闭路线缆高速传输，几乎无延迟简单易用因为和传统CCTV结构类似，系统架构简单，便于工程施工单位实施和安装兼容性高因为和传统的CCTV结构类似，采用统一标准的视频接口，前后端设备兼容性好，便于系统匹配和施工安全性高因为和传统的CCTV结构类似，采用闭路线缆传输，不会出现视频文件被恶意窃取和病毒攻击，保证安保监控系统的安全3. 1080P HD-SDI全高清摄像机有哪些地方不成熟？传输距离短相对于IP摄像机而言1080P HD-SDI摄像机的传输距离太短，目前只适合小范围近距离的传输海量存储HD-SDI数字高清方案具有约1.5Gb/s的庞大数据量，HD-SDI高清方案的本地单路存储基本每小时4G-5G，这对于后端的存储压力是巨大的成本尚高相对网络摄像机，目前数字高清摄像机成本偏高4. SDI与IPHD-SDI摄像机因为画面的高保真性和实时性在对画质要求较高，近距离传输和实时监控等一些领域还是占有明显优势，同时以往模拟监控的改造工程中SDI更具优势。

相对远距离传输，对画质要求相对不高的领域IP摄像机更有优势。

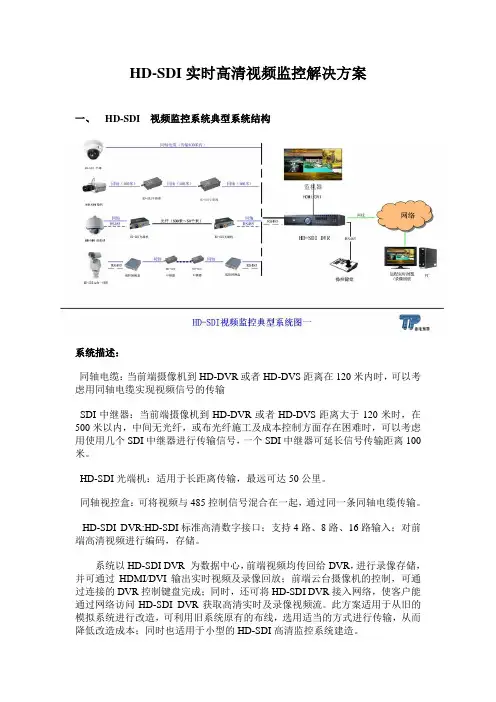

HD-SDI实时高清视频监控解决方案一、HD-SDI 视频监控系统典型系统结构系统描述：同轴电缆：当前端摄像机到HD-DVR或者HD-DVS距离在120米内时，可以考虑用同轴电缆实现视频信号的传输SDI中继器：当前端摄像机到HD-DVR或者HD-DVS距离大于120米时，在500米以内，中间无光纤，或布光纤施工及成本控制方面存在困难时，可以考虑用使用几个SDI中继器进行传输信号，一个SDI中继器可延长信号传输距离100米。

HD-SDI光端机：适用于长距离传输，最远可达50公里。

同轴视控盒：可将视频与485控制信号混合在一起，通过同一条同轴电缆传输。

HD-SDI DVR:HD-SDI标准高清数字接口；支持4路、8路、16路输入；对前端高清视频进行编码，存储。

系统以HD-SDI DVR 为数据中心，前端视频均传回给DVR，进行录像存储，并可通过HDMI/DVI输出实时视频及录像回放；前端云台摄像机的控制，可通过连接的DVR控制键盘完成；同时，还可将HD-SDI DVR接入网络，使客户能通过网络访问HD-SDI DVR获取高清实时及录像视频流。

此方案适用于从旧的模拟系统进行改造，可利用旧系统原有的布线，选用适当的方式进行传输，从而降低改造成本；同时也适用于小型的HD-SDI高清监控系统建造。

系统描述：HD-SDI编码器视频标准：H.264视频编码帧率：25 帧/秒（1080P@25、1080I@50）30 帧/秒（1080P@30、1080I@60）视频图像分辨率1920×1080P、1280×720P点到点编解码延迟小于100ms支持网络协议TCP/IP、HTTP、IGMP、Telnet、ICMP、ARP高清信号解码器支持HDMI、DVI等多种接口解码输出输出分辨率最高支持1920*1080支持1路1080p图像解码输出,与HD-SDI编码器点对点高性能传输；支持透明通道传输。

系统使用HD-SDI视频分配器，将前端视频信号分为2个视频流，其一用于HD-SDI 进行录像存储；另一路传输至HD-SDI编码器进行编码后通过网络传输至远端监控中心；其中编解码器采用点对点单路传输方式，编码及传输数据流可达50Mbps，数字高清视频通过解码器解码后，输出HDMI/DVI信号给高清监视器进行实时浏览；另外，可使用操控键盘通过编解码器的透明通道对前端的云台摄像机进行PTZ控制；通过网络，还可以远程访问网络上的HD-SDI进行实时及回放浏览。

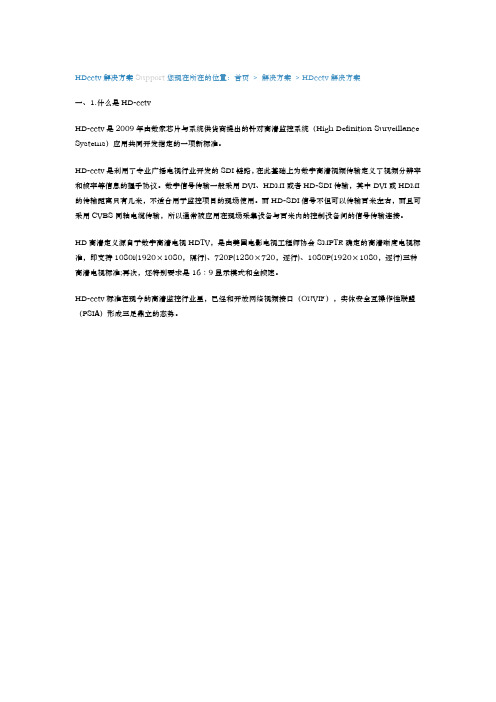

HDcctv解决方案Support您现在所在的位置：首页> 解决方案> HDcctv解决方案一、1.什么是HD-cctvHD-cctv是2009年由数家芯片与系统供货商提出的针对高清监控系统（High Definition Surveillance Systems）应用共同开发指定的一项新标准。

HD-cctv是利用了专业广播电视行业开发的SDI链路，在此基础上为数字高清视频传输定义了视频分辨率和帧率等信息的握手协议。

数字信号传输一般采用DVI、HDMI或者HD-SDI传输，其中DVI或HDMI 的传输距离只有几米，不适合用于监控项目的现场使用。

而HD-SDI信号不但可以传输百米左右，而且可采用CVBS同轴电缆传输，所以通常被应用在现场采集设备与百米内的控制设备间的信号传输连接。

HD高清定义源自于数字高清电视HDTV，是由美国电影电视工程师协会SMPTE确定的高清晰度电视标准，即支持1080i(1920×1080，隔行)、720P(1280×720，逐行)、1080P(1920×1080，逐行)三种高清电视标准;再次，还特别要求是16∶9显示模式和全帧速。

HD-cctv标准在现今的高清监控行业里，已经和开放网络视频接口（ONVIF），实体安全互操作性联盟（PSIA）形成三足鼎立的态势。

二、HD-cctv系统典型构架三、HD-cctv系统组成要实现真正的高清监控，仅一个高清摄像机是不够的，必须从视频源的采集、视频信号的处理、视频信号的传输、视频的显示浏览、录像文件的回放等环节全面支持高清。

对用户而言，高清只有在包含了前端、传输、浏览、显示、平台、存储等各个环节时才有意义。

因此，HD-cctv高清监控系统也必须如此，任何一类系统是就系统的整体性能而言，HD-SDI高清监控要具备实际的应用意义，就必须提供涵盖前端、传输、管理中心以及后端环节的完整的解决方案：1、高清信号采集：HD-SDI数字摄像机：? 百万像素级别CCD/CMOS传感器，能获得更多的视频信息，实现1280×720、1920×1080、1600×1200甚至更高的视频图像分辨率；? 逐行扫描CCD/CMOS动态画面表现更流畅? 具有曝光速度、AGC控制、白平衡控制等功能2、高清信号传输? 同轴电缆：当前端摄像机到HD-DVR或者HD-DVS距离在120米内时，可以考虑用同轴电缆实现视频信号的传输? HD-SDI光端机：当前端摄像机到HD-DVR或者HD-DVS距离超过120米甚至很远距离时，可以考虑采用HD-SDI光端机进行高清信号的传输。

VGA、DVI、HDMI、SDI、HD-SDI接口简介一、VGA接口：传输模拟的视频信号VGA分辨率的说明：（4:3的屏幕显示分辨率）QVGA ：Quarter Video Graphics Array ，相当于320×240VGA：全称是Video Graphics Array，相当于640×480 像素 ；SVGA：全称是Super Video GraphicsArray，相当于800×600 像素；XGA：全称是Extended GraphicsArray，相当于1024×768像素；SXVGA：Super Video Graphics Array，相当于1280×1024像素UVGA：全称是 Ultra Video GraphicsArray，相当于1600×1200像素；WXGA：全称是Wide Extended GraphicsArray，相当于1280×800（16：10）像素常见终端显示屏分辨率简称及大小对照QQCIF Quarter QCIF 88*72 QCIF面积的1/4SQCIF Sub Quarter CIF 128*96QCIF Quarter Common Intermediate Format176*144176*144是QCIF标准格式，但手机设计上是指176×220，知道区别请留言？?CIF Common Intermediate Format 352*288 标准化图像格式。

QQVGA Quarter QVGA 160*120 QVGA面积的1/4，长宽正好一半，注意：手机设计中Q QVGA一般指160*128??QVGA Quarter Video Graphics Array 320*240 VGA的1/4大小（面积），长宽正好是一半，多用在手机、PDA、MP4上。

（多指2.4屏）HVGA Half Video Graphics Array 320*480 VGA的1/2大小（面积），部分智能机采用。

平安威马克来告诉你
SDI接口是一种“数字分量串行接口”，而HD-SDI接口是一种广播级的高清数字输入和输出端口，其中HD表示高清信号。

由于SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。

如果反复解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。

在非编后期制作，广播电台等领域，HD-SDI应用较为广泛，其是根据SMPTE292M，在1.485Gb/s 或1.485/1.001Gb/s的信号速率条件下传输的接口规格。

该规格规定了数据格式、信道编码方式、同轴电缆接口的信号规格、连接器及电缆类型与光纤接口等。

HD-SDI接口采用同轴电缆，以BNC 接口作为线揽标准。

有效距离为100M。

后来应用于安防监控领域，出现HD-SDI摄像机、SDI球机、高清SDI高速球、HD-SDI硬盘录像机等产品。

高清HD-SDI 监控防雷器SDI(serial digital interface)是"数字分量串行接口"。

那么HD-SDI 就是高清数字分量串行接口。

HD-SDI 是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。

在安防领域，高清产品的应用正如火如荼的进行。

以ONVIF、PSIA为联盟的网络高清和以HD-cctv 为联盟的数字高清正在逐渐占据未来的高清产品市场，而HD-SDI摄像机产品也走上了安防市场的起跑线。

高清产品在通过安防市场多年的积淀，从最开始的模拟监控到后来的网络监控，在网络监控的基础上衍生出网络高清监控，而HD-SDI数字高清监控则是整个安防市场的未来发展。

HD-SDI产品处理的数字信号经过同轴线缆传输，产品的视频接口为BNC口，使用的传输线材就是工程中经常见到的国标“75-5”视频线，普通视频信号防雷器和高清HD-SID视频防雷器的不同在于传输速率，普通视频防雷器传输速率是10M，而高清HD-SDI监控系统中同轴电缆传输速率达到1.5G，针对HD-SDI监控系统，博普盾公司研发出BPD-SDI/3型视频防雷器专业保护HD-SDI设备，欢迎广大工程商来电咨询！深圳市博普盾防雷技术有限公司是专业的防雷器生产厂商，主要的防雷系列有：BPD电源防雷箱，BPD电源防雷模块、BPD防雷器、BPD天馈防雷器、BPD监控系统三合一(二合一)集成防雷器、防雷插座（排插），千兆网防雷器，POE以太网供电防雷器，并对外提供OEM等安全注意事项：·当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求。

·设备应当由被授权的专业人员安装。

以免安装、使用不当影响系统正常运行及防雷效果。

适用范围：·高清HD-SDI视频信号防雷器主要用于HD-SDI高清摄像机视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害；主要技术参数：。

HD-SDI摄像机产品分析HD-SDI最先引起业界人士关注的，就起步于HD-SDI高清摄像机，其中的代表项目，则是上海浦东在世博会前一万余个点的项目建设案例。

随后，平安城市、交通等领域开始有了HD-SDI架构模式的项目方案设计或参考思路；与此同时，相关力推HD-SDI的企业也逐步在行业中加大了导入力度。

并且，从技术架构角度来看，如果类似上海项目一样改变以DVR为核心构成的存储模式，HD-SDI确实有一定的应用前景，其中对前端的HD-SDI摄像机最有拉动力。

从芯片环节对比HD-SDI高清摄像机与网络高清摄像机HD-SDI摄像机的芯片商是哪些？这意味着它是否能得到核心的上游技术推动力。

同时，HD-SDI摄像机在成像芯片环节与网络摄像机芯片的根本区别是什么？是否会导致两类摄像机的成本差距？这也是相关制造商和集成商关心的功能实现与成本的问题。

根据相关厂商提供的资料来看，当前HD-SDI芯片的供应商主要来自欧美、日本，韩台等地。

其中的企业包括国半、gennum、Sony、Kodak、micron、OV、TI、Techwell等，随着市场的发展，据称目前国内也有企业开始涉入。

从这一上游供应商阵营看，核心器件供应群体比较完整，只要有市场发展潜力，相关企业定会加足马力推动产品的升级换代工作。

英飞拓市场部产品经理吴莹莹从设备工作原理角度分析指出，HD-SDI摄像机是通过图像传感器获得图像数字信号之后，通过ISP芯片做图像处理，转换成HD-SDI非压缩串行数据，然后通过电缆传输；网络摄像机同样是通过图像传感器获得图像数字信号，然后通过ISP芯片做图像处理后，再进行压缩，然后通过以太网传输。

由于HD-SDI摄像机没有压缩芯片，可以降低这个环节的成本。

三星泰科技术支持夏廷与郑国锋则指出HD-SDI和IP高清摄像机区别在于IP高清摄像机是经压缩和打包后经网络传输的，而HD-SDI摄像机是以未压缩数字信号在同轴电缆上高速传输，不失真，HD-SDI摄像机在CPU处理中不经过压缩且输出接口上与IP摄像机有明显差异。

数字高清解决方案之HD-SDI
HD-SDI大家并不陌生，在人们追寻看得到到看得清的阶段产生的技术，它突破了标清系统或早期的模拟系统的瓶颈，为前端HD-SDI技术优势随着社会经济的发展，对安防监控的需求也日渐增长，而传统视频监控
系统存在清晰度低、视线范围窄小、目标观察不清等弊端，市场需要新的技术
来改变这一现状，此时HD-SDI也应运而生。

所谓的HD-SDI高清摄像机，是基于SMPTE(电影与电视工程师协会)串
行链路标准，通过75欧姆同轴电缆来传输未压缩的数字视频的一种高清实时摄
像机。

SDI接口也可简单分为以下三种：标准清晰度SD-
SDI(270Mbps，SMPTE259M),高清标准HD-SDI(1.485Gbps,SMPTE292M)、3G- SDI(2.97Gbps,SMPTE424M)。

(1)节省成本
一方面设备采用BNC接口连接，也就是说我们在将已有的传统模拟框架
系统转为高清监控系统的过程中，无需重新布线，只需更换前端和后端部分，
这将为工程节省巨大的时间成本和人力成本。

另一方面，HD-SDI摄像机产品工
程施工采用的系统框架和模拟监控系统框架相同，采用75-5同轴线缆即可实现
系统布线，施工人员和系统操作人员无需培训，更容易上手。

(2)高清实时
与IP摄像机相比，HD-SDI摄像机减少了将视频信号通过压缩和打包后
通过网络传输，它利用同轴电缆将未经压缩的数字信号高速传输，有效地防止
原始HD-SDI摄像机不像IP监控是将视频信号经过压缩和打包后通过网络传输的，它是以未经压缩的数字信号在同轴电缆上高速传输，原始(3)运用广泛。
