压力容器储气罐(储气罐)技术参数

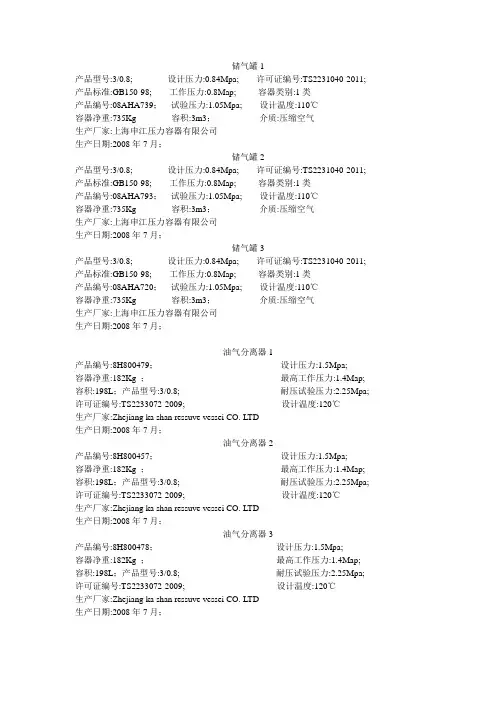

储气罐1产品型号:3/0.8; 设计压力:0.84Mpa; 许可证编号:TS2231040-2011; 产品标准:GB150-98; 工作压力:0.8Map; 容器类别:1类产品编号:08AHA739；试验压力:1.05Mpa; 设计温度:110℃容器净重:735Kg 容积:3m3；介质:压缩空气生产厂家:上海申江压力容器有限公司生产日期:2008年7月；储气罐2产品型号:3/0.8; 设计压力:0.84Mpa; 许可证编号:TS2231040-2011; 产品标准:GB150-98; 工作压力:0.8Map; 容器类别:1类产品编号:08AHA793；试验压力:1.05Mpa; 设计温度:110℃容器净重:735Kg 容积:3m3；介质:压缩空气生产厂家:上海申江压力容器有限公司生产日期:2008年7月；储气罐3产品型号:3/0.8; 设计压力:0.84Mpa; 许可证编号:TS2231040-2011; 产品标准:GB150-98; 工作压力:0.8Map; 容器类别:1类产品编号:08AHA720；试验压力:1.05Mpa; 设计温度:110℃容器净重:735Kg 容积:3m3；介质:压缩空气生产厂家:上海申江压力容器有限公司生产日期:2008年7月；油气分离器1产品编号:8H800479；设计压力:1.5Mpa;容器净重:182Kg ；最高工作压力:1.4Map; 容积:198L；产品型号:3/0.8; 耐压试验压力:2.25Mpa; 许可证编号:TS2233072-2009; 设计温度:120℃生产厂家:Zhejiang ka shan ressuve vessei CO. LTD生产日期:2008年7月；油气分离器2产品编号:8H800457；设计压力:1.5Mpa;容器净重:182Kg ；最高工作压力:1.4Map; 容积:198L；产品型号:3/0.8; 耐压试验压力:2.25Mpa; 许可证编号:TS2233072-2009; 设计温度:120℃生产厂家:Zhejiang ka shan ressuve vessei CO. LTD生产日期:2008年7月；油气分离器3产品编号:8H800478；设计压力:1.5Mpa;容器净重:182Kg ；最高工作压力:1.4Map; 容积:198L；产品型号:3/0.8; 耐压试验压力:2.25Mpa; 许可证编号:TS2233072-2009; 设计温度:120℃生产厂家:Zhejiang ka shan ressuve vessei CO. LTD生产日期:2008年7月；。

1、储气罐：缓存如果空压机系统中没有储气罐，空压机加载中瞬间的排气量大，不仅对后端精密过滤器、压缩空气干燥机都有损害，而且还会造成用气端气流不稳，给生产带来不利影响除了储气罐的缓存作用，储气罐还有降温，初步排除压缩空气的水（高温压缩空气遇到储气罐壁降温，水析出1、压力一般情况下空压机的排气压力≤储气罐的额定压力，如果储气罐压力小于空压机排气压力，储气罐压力过大，可能引发储气罐爆炸等事故2、容积储气罐的容积也是我们常说的几个立方，储气罐的配置要根据客户的意向，一般储气罐大小：空压机排气量为1:2 1:3 1:4 1:5，如果储气罐过小，用气端气流可能不稳。

一般经验是：储气罐常用的容积有:0.3立方可配20~30HP、0.6立方可配30~50HP、1立方可以配50~75HP、2立方可以配50~150HP、3立方可以配100HP~300HP。

储气罐的安装对空压机来说是至关重要的。

一方面，空压机出口的储气罐不仅能起到稳定出气压力、缓冲等作用，同时，还有一个重要作用一般用户应该不会注意到，那就是，防止空压机停机期间，压缩空气管道因为某种原因返回液体，倒灌入空压机中，因其损坏。

如果去掉这个储气罐，则在管道设计时，要采用倒U型弯设计来起到同样的作用。

另一方面，是维持压缩空气系统的管网压力不要出现大的波动。

由于压缩空气系统末端的用气量一般不可能是任何时候都是平稳的，所以要利用储气罐来平衡系统压力的平稳和减少空压机的频繁加载和卸载。

其次，储气罐的另一个作用是对经干燥后的压缩空气再次进行冷却，以减少压缩空气中水份的含量。

2、储气罐选型1、储气罐容量是空压机排气量的四分之一到三分之一（虽理论上是十分之一，但经过实践证明四分之一到三分之一才能达到最佳效果）2、排气压力和空压机保持一致或略大于。

3、如何计算储气罐充气时间4. 储气罐备案是什么意思储气罐是压力容器，需要在当地质检局的锅炉科办理（也叫办理使用登记证）；压力容器分2两种：1、简单压力容器（容积1m3以下（包含1m3））此类使用登记证，工厂可自行办理，费用比较低；2、特种压力容器（容积1m3以上）需要有安装资质的单位去办理，费用比较高。

储气罐规格技术参数下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!标题：储气罐规格与技术参数详解一、引言储气罐，作为工业生产中的重要设备，主要用于储存压缩气体，确保稳定供气，同时也起到缓冲压力、稳定系统运行的作用。

储气罐——压力容器的设计步骤1. 确定压力容器设备的各项参数：压力，介质，温度最高工作压力为1.5MPa,工作温度为常温20℃,工作介质为压缩空气，容积为2m3确定压力容器的类型容器类别的划分在国家质量技术监督局所颁发的《压力容器安全技术监察规程》（以下简称容规）第一章中有详细的规定，主要是根据工作压力的大小、介质的危害性和容器破坏时的危害性来划分。

储气罐为低压（＜1.6MPa）且介质无毒不易燃，应为第I类容器。

2. 确定设计参数（1）确定设计压力容器的最高工作压力为1.5MPa,设计压力取值为最高工作压力的1.05〜1.10倍。

取1.05还是取1.10，取决于介质的危害性和容器所附带的安全装置。

介质无害或装有安全阀等就可以取下限1.05，否则上限1.10。

介质为压缩空气，管路中有泄压装置，符合取下限的条件，则得到设计压力为Pc=1.05x1.4（2）确定设计温度一般是在用户提供的工作温度的基础上，再考虑容器环境温度而得。

如在室外在工作，无保温，容器工作温度为30℃，冬季环境温度最低可到－20℃，则设计温度就应该按容器可能达到的最恶劣的温度确定为－20℃。

《容规》提供了一些设计所需的气象资料供参考。

假定在容器在室内工作，取常温为设计温度。

（3）确定几何容积按结构设计完成后的实际容积填写。

（4）确定腐蚀裕量根据受压元件的材质、介质对受压元件的腐蚀率、容器使用环境和容器的使用寿命来确定。

先选定受压元件的材质，再确定腐蚀裕量。

《容规》对一些常见介质的腐蚀裕量进行了一些规定。

工作介质对受压元件的腐蚀率主要按实测数据和经验来确定，受使用环境影响很大，变数很多，目前无现成的数据。

介质无腐蚀的容器，其腐蚀裕量取1〜2mm即可满足使用寿命的要求。

取腐蚀裕量为2mm。

（5）确定焊缝系数焊缝系数的标准叫法叫焊接接头系数，GB150对其取值与焊缝检测百分比进行了规定。

具体取值，可以按《容规》所规定的种情况选择：其焊缝系数取1，即焊接接头应进行100%的无损检测，其他情况一般选焊缝系数为0.85。
