第六章—车端连接装置

1城市轨道交通车辆第四章车端连接装置2【问题导入】车辆连接装置主要包括：车钩缓冲装置和贯通道装置，通过它们使列车中车辆相互连接, 实现相邻车辆之间的纵向力传递和通道的连接。

密接式车钩集牵引、缓冲和连挂于一体，通过车辆彼此相向缓慢走行相互碰撞，使钩头的连接器动作，实现两车辆的机械、电气线路和空气管路的自动连接。

3第四章车端连接装置【学习目标】1.能掌握各种密接式车钩的结构和动作原理。

2.能掌握不同的缓冲器的缓冲原理。

3.能复述纵向力的传递路径。

4.能掌握连接装置的附属装置的连接。

4【教学建议】1.教学场地：在教室、互联网多媒体教室及密接式车钩、缓冲器模型实训室中进行，课后可实地参观。

2.设备要求：至少具有能连接互联网的多媒体教室一个，车钩及缓冲器的仿真模型多套，或能放视频投影的设备及课件、视频介绍一套。

3.课时要求：课堂讲授6课时；模拟操作4课时。

5第四章车端连接装置第一节车钩缓冲装置概述第二节密接式车钩第三节缓冲装置第四节车钩的钩身和吸能装置第五节车钩附属装置第六节贯通道及渡板6第一节车钩缓冲装置概述一、车钩缓冲装置的概念和作用车端连接装置是指连接两车辆间或连接两车列间的所有机械、空气和电气装置。

包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。

将车辆连接成列车实现车辆之间机械、电气和气路的连接传递和缓和列车纵向力或冲击力。

7第一节车钩缓冲装置概述二、车钩连挂装置的分类非自动车钩自动车钩：须由人工来完成车辆的连接非刚性车钩:允许两个相连接的车钩钩体在垂直方向上有相对位移刚性车钩:不允许两连挂车钩存在相对位移8非刚性车钩9刚性车钩10刚性车钩的优点:1)减小了两个车钩连接面之间的间隙，降低了列车中的纵向力，提高了列车运行的平稳性。

2)由于车钩零件的位移减小了，并且在这些零件上作用的力也减小了，因此改善了自动车钩内部零件的工作条件。

3)减小了车钩连接表面的磨耗。

4)减小了由于两连挂车钩相互冲击而产生的噪声，这对于城市轨道车辆和客车尤为重要。

第六章绞车钢丝绳及连接装置第一节钢丝绳的结构和选用一、绞车钢丝绳的结构及常用规格钢丝绳是由一定形状和大小的多根钢丝捻制成股，然后再由若干股绕绳心捻制成螺旋形状的钢丝绳。

在由钢丝捻成绳时，一般有股芯，股芯可以由不同断面形状的钢丝组成；在由绳股捻制成绳时要有绳芯，绳芯分金属绳芯和纤维绳芯两种，金属绳芯由钢丝组成，纤维绳芯常采用黄麻制成，但也有使用剑麻的，因我国剑麻极少，所以一般未用，但剑麻制成的绳芯具有较大的抗挤压和抗损坏性能。

目前，我国已开始研究和采用合成纤维绳芯。

钢丝绳使用过程中，绳芯是极其重要的组成部分，它不仅支持绳股，保持钢丝绳的断面形状，减少钢丝的挤压和变形，而且还可降低绳股间钢丝的接触应力；在钢丝绳弯曲时，允许绳间和钢丝间有相对移动，以缓和弯曲应力，使钢丝绳富有弹性；由于可贮存润滑油，可预防钢丝绳内部钢丝锈蚀并减少钢丝间摩擦。

捻制钢丝绳的钢丝，为优质碳素结构圆钢冷拔而成的，直径一般为0.4～4mm，直径过细或过粗都不利于钢丝绳的使用，过细则易磨损，过粗则难以保证抗弯疲劳性能，钢丝绳的抗拉强度一般为1 400～2 000 MPa。

倾斜井巷提升绞车一般用1 470～1 870 MPa的几种钢丝绳，钢丝的抗拉强度越大，同样直径的钢丝绳可以承受的载荷越大，但其弯曲疲劳性能就有所降低。

为了增加钢丝绳的抗腐蚀能力，钢丝表面可以镀锌，用镀锌钢丝制造的钢丝绳称镀锌钢丝绳，未镀锌的钢丝制造的钢丝绳称为光面钢丝绳。

钢丝绳一般有以下几种分类方式：（一）按捻制方向分（1）按绳一股两者关系分右捻钢丝绳：绳中各股按右螺旋方向捻制成绳，记号Z。

左捻钢丝绳：绳中各股按左螺旋方向捻制成绳，记号S。

（2）按绳一股一丝三者关系分同向捻（顺捻）钢丝绳：钢丝在股中的捻向与股在绳中的捻向相同。

交互捻（逆捻）钢丝绳：钢丝在股中的捻向与股在绳中的捻向相反。

钢丝绳的捻向如图6—1所示。

（a）右交互捻；（b）左交互捻；（c）右同向捻；（d）左同向捻（二）按股内不同层钢丝与钢丝接触方式分（1）点接触钢丝绳：股内相邻层间的钢丝成点接触，一般是由直径相同的钢丝捻制制而成（常说的普通钢丝绳），如图6—2所示，因为钢丝间接触面积很小，所以接触应力很大，因此使用寿命短。

目录1概述 (2)2. ...................................................................................... 车端连接装置的作用与组成.. (2)3.车钩缓冲装置的组成与传力过程 (2)3.1组成 (2)3. 2车钩的传力过程 (3)4.自动密接式车钩缓冲装置 (3)5.车钩 (5)5.1车钩的作用与类型 (5)5.2车钩三态 (5)5. 3典型车钩的结构与工作原理 (6)6.风挡 (7)7.缓冲器 (8)&自动车钩电气连接器 (9)9.车端电气连接 (10)10.压缩空气连接 (10)参考文献 (11)1 •概述车端连接装置是指连接两车辆间或连接两车列间的所有机械、空气和电气装置。

包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。

2.车端连接装置的组成与作用车端连接装置为车辆组成部件的一个必不可少的重要装置，从某种意义上来讲，正是车端连接装置的存在才将列车中各个车厢（车辆）连接组成了真正意义上的列车。

车钩缓冲装置使动车组与动车组或动车组的车辆之间实现连挂，并且传递及缓和动车组在运行时所产生的牵引力或冲击力，它也是保证列车运行安全、提高旅客舒适度的重要部件。

车端连接装置包括车钩、缓冲器、风挡、车体间减振器和电气连接装置以及空气管路连接器等。

具体到CRH5动车组来说，每列CRH5动车组共有2套前端车钩缓冲装置（前端车钩采用自动车钩缓冲装置）、7套中间车钩缓冲装置（中间车钩采用半永久车钩缓冲装置）、2套过渡车钩、7组电气连接装置、7 套圧缩空气连接装置、7套风挡装置。

3.车钩缓冲装置的组成与传力过程3. 1组成车钩缓冲装置由车钩、缓冲器及车钩复原装置3个部分组成。

车钩及缓冲器设置在牵引梁内。

组装后的牵引缓冲装置，允许车钩可以在人力作用下能上下、左右小幅度摆动。

列车曲线行运行时车钩中心线与车体中心线之间将产生一个偏角，即车钩要产生在左右摆动。

铁路客车车端连接装置车端连接装置为车辆组成部件中一个重要部分，其性能直接影响列车的运行品质及运行安全。

车端连接装置在车辆编组中具有重要的作用，它不仅要实现车辆间的机械连接，还要实现车辆与车辆之间的电气和气路连接。

机械连接的作用主要是使连接各车辆彼此间保持一定的距离，并且传递与缓和列车在运行过程中及在调车过程中产生的纵向牵引力。

电气和气路连接为车辆间提供电能、信号的传输与压缩空气的贯通。

另外，车端连接系统还应为车辆间的流动人员提供安全、舒适的通道等。

车端连接主要由车钩缓冲装置、风挡、电气连接、空气管路连接等部件组成（如图1所示）。

图1车端连接装置组成1-车钩；2-风挡；3-空气管路连接；4-电气连接一、钩缓装置牵引连挂和缓和冲击的作用是由牵引缓冲装置来承担的。

牵引连挂装置用来实现车辆之间的彼此连接、传递和缓和牵引（拉伸）力的作用；缓冲装置（缓冲盘）用来传递和缓和冲击（压缩）力的作用，并且使车辆之间彼此保持一定的距离。

目前我国铁路新造客车使用的车钩有三种，分别为15号系列车钩、密接式车钩、1052134型系列车钩。

按照牵引连挂装置的连接方式，可分为自动车钩和非自动车钩。

自动车钩不需要人工参与就能实现连接，非自动车钩则要由人工完成车辆之间的连接。

我国铁路客车均采用自动车钩。

自动车钩又可以分为刚性自动车钩和非刚性自动车钩（如图2所示）。

非刚性自动车钩允许相连的车钩钩体之间有一定的垂向相对位移，即两车钩总轴线有高差时，车钩处于水平位置。

非刚性车钩结构较简单，强度高，重量轻，与车体的连接较为简单。

刚性自动车钩不允许相连的车钩钩体之间有垂向相对位移，即两车钩总轴线有高差时，两车钩处于同一条斜直线上。

刚性自动车钩的特点是连接紧密，冲击小，噪声低，可实现机械、电气、空气的自动连接。

（a）非刚性自动车钩（b）刚性自动车钩图2非刚性自动车钩和刚性自动车钩1.15号车钩（1）15号车钩15号车钩属非刚性自动车钩，是我国铁路客车（25G型客车）采用的主型车钩。

动车组技术_动车组车端连接装置动车组技术是指动车组车辆的制造和运行技术，其中，动车组车端连接装置是动车组的关键部分之一、它有助于实现动车组车厢之间的连接，保证整个车组的正常运行。

本文将从动车组车端连接装置的分类、结构和作用、工作原理三个方面进行介绍。

动车组车端连接装置根据其结构和安装位置的不同，主要分为机械式连接装置和电气式连接装置两种类型。

机械式连接装置一般由车钩、车钩拉链、减震器和辅助连接装置等组成。

车钩是连接车辆的最基本部件，它通常由钢材制成，具有一定的弹性和可伸缩性，以适应运行中的车辆振动和变形。

车钩拉链是连接车钩和车体之间的传动装置，一般由金属链条组成。

减震器则安装在车钩下方，通过减震材料起到减轻车辆之间的冲击和振动的作用。

辅助连接装置主要用于辅助车钩的插拨和释放，以方便车辆的连接和分离。

电气式连接装置通常由电气连接器和电缆连接线组成。

电气连接器主要用于车厢之间的电气信号传输，通常采用多芯插头插座结构，其中每个插头和插座对应一个电气信号通路。

电缆连接线则用于连接车厢之间的电缆，以便电气信号的传输。

动车组车端连接装置的主要作用是：1.实现车厢之间的连接：动车组通常由多节车厢组成，通过连接装置可以将车厢连接在一起，形成整个车组。

这样就可以在列车运行过程中保持车厢的连续性，并且减少车厢之间的摇摆和颠簸，提升乘客的舒适性和乘坐安全性。

2.传递电气信号：动车组车厢之间需要传递大量的电气信号，如通讯信号、控制信号和供电信号等。

连接装置中的电气连接器和电缆连接线，可以有效地实现这些信号的传递，确保车厢之间的通信和控制正常运行。

3.进行动力传输：动车组的牵引系统一般集中在车组的头部，需要将动力传递到每个车厢中。

连接装置可以连接动力系统和车厢之间的传动系统，实现动力的传输。

动车组车端连接装置的工作原理主要包括以下几个方面：1.插拨和释放：插拨是指将车钩插入车厢连接器中，使车厢连接在一起；释放则是指将车钩从车厢连接器中拔出，使车厢分离。

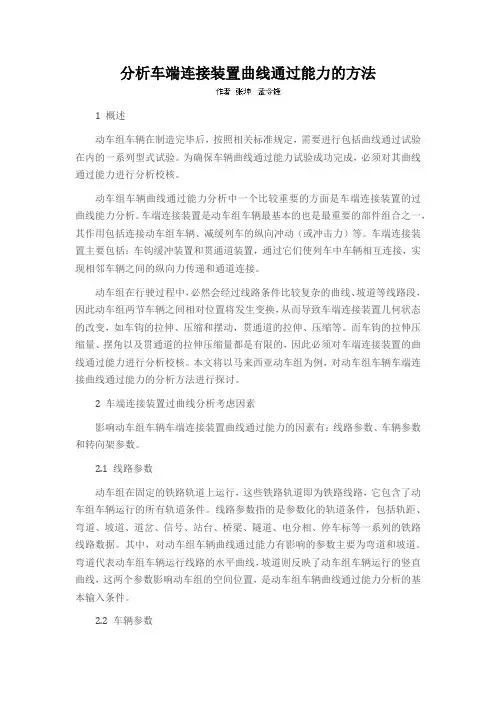

分析车端连接装置曲线通过能力的方法1 概述动车组车辆在制造完毕后，按照相关标准规定，需要进行包括曲线通过试验在内的一系列型式试验。

为确保车辆曲线通过能力试验成功完成，必须对其曲线通过能力进行分析校核。

动车组车辆曲线通过能力分析中一个比较重要的方面是车端连接装置的过曲线能力分析。

车端连接装置是动车组车辆最基本的也是最重要的部件组合之一，其作用包括连接动车组车辆、减缓列车的纵向冲动（或冲击力）等。

车端连接装置主要包括：车钩缓冲装置和贯通道装置，通过它们使列车中车辆相互连接，实现相邻车辆之间的纵向力传递和通道连接。

动车组在行驶过程中，必然会经过线路条件比较复杂的曲线、坡道等线路段，因此动车组两节车辆之间相对位置将发生变换，从而导致车端连接装置几何状态的改变，如车钩的拉伸、压缩和摆动，贯通道的拉伸、压缩等。

而车钩的拉伸压缩量、摆角以及贯通道的拉伸压缩量都是有限的，因此必须对车端连接装置的曲线通过能力进行分析校核。

本文将以马来西亚动车组为例，对动车组车辆车端连接曲线通过能力的分析方法进行探讨。

2 车端连接装置过曲线分析考虑因素影响动车组车辆车端连接装置曲线通过能力的因素有：线路参数、车辆参数和转向架参数。

2.1 线路参数动车组在固定的铁路轨道上运行，这些铁路轨道即为铁路线路，它包含了动车组车辆运行的所有轨道条件。

线路参数指的是参数化的轨道条件，包括轨距、弯道、坡道、道岔、信号、站台、桥梁、隧道、电分相、停车标等一系列的铁路线路数据。

其中，对动车组车辆曲线通过能力有影响的参数主要为弯道和坡道。

弯道代表动车组车辆运行线路的水平曲线，坡道则反映了动车组车辆运行的竖直曲线，这两个参数影响动车组的空间位置，是动车组车辆曲线通过能力分析的基本输入条件。

2.2 车辆参数动车组车辆在设计过程中会确定车辆的各个参数，这些参数是动车组车辆的基本数据，即车辆参数。

其中，对动车组过曲线能力影响较大的是连挂车辆的结构参数，包括车辆的几何尺寸和车辆编组的几何数据。

铁路货车车端连接装置车端连接装置是车辆最基本的也是最重要的部件组合之一。

通过它使铁路货车车辆之间，以及与机车实现连接、编组成列车，并传递、缓和、吸收列车车辆间在运行或调车编组作业时所产生的纵向力和纵向冲动。

简言之，车端连接装置的三大功能是连接、载荷传递和缓冲。

铁路货车的车端连接装置主要由车钩缓冲装置组成，还有一部分货车采用牵引杆装置，另外有部分货车采用关节连接器连接。

世界铁路货车的车钩缓冲装置按照在车辆上的安装方式主要分为两类：一类是车钩与缓冲器组成一体位于车辆端部中央的车钩缓冲装置；另一类是车钩位于车辆端部中央的链子钩，缓冲器位于车辆端部两侧的盘型缓冲器组成的车钩缓冲装置。

由于关节式自动车钩(詹氏车钩)比链子钩在安全可靠性及提高运输组织和列车编组工作效率方面具有明显的优越性，因此我国铁路货车采用的是第一类的关节式自动车钩缓冲装置。

关节式自动车钩缓冲装置主要由关节式自动车钩、钩尾框、缓冲器三大部件以及从板、钩尾销等零部件组成。

如图1所示。

图1车钩缓冲装置1-缓冲器；2-钩尾框；3-车钩从板；4-钩尾销；5-钩身；6-钩舌；7-钩尾框托板；8-安全托板；9-车钩提杆座；10-车钩提杆；11-钩尾销托梁；12-复原拉簧；13-止挡铁；14-车钩支撑座及弹簧；15-防跳插销及链车钩按开启方式可分为上作用式和下作用式两种。

解钩装置在车钩上部，通过上锁销机构进行解钩的称为上作用式车钩。

解钩装置在车钩下部，通过下锁销机构进行解钩的称为下作用式车钩。

上作用式车钩受作用原理的限制，在防跳性能上略逊于下作用式车钩，重载货车均采用下作用式车钩。

国内常用的13系列车钩有上作用和下作用两种作用形式，16、17型车钩均为下作式车钩。

如图2、3所示。

1551013111214754961283图2上作用式车钩图3下作用式车钩车钩按围绕车钩纵向中心线转动的功能分为转动车钩和固定车钩。

能围绕车钩纵向中心线相对钩尾框作360°旋转的车钩称为转动车钩。
