几种常见的建筑止水帷幕形式

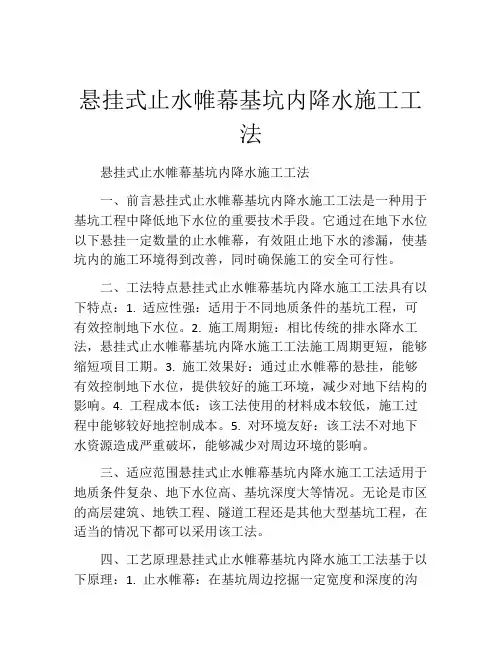

悬挂式止水帷幕基坑内降水施工工法悬挂式止水帷幕基坑内降水施工工法一、前言悬挂式止水帷幕基坑内降水施工工法是一种用于基坑工程中降低地下水位的重要技术手段。

它通过在地下水位以下悬挂一定数量的止水帷幕，有效阻止地下水的渗漏，使基坑内的施工环境得到改善，同时确保施工的安全可行性。

二、工法特点悬挂式止水帷幕基坑内降水施工工法具有以下特点：1. 适应性强：适用于不同地质条件的基坑工程，可有效控制地下水位。

2. 施工周期短：相比传统的排水降水工法，悬挂式止水帷幕基坑内降水施工工法施工周期更短，能够缩短项目工期。

3. 施工效果好：通过止水帷幕的悬挂，能够有效控制地下水位，提供较好的施工环境，减少对地下结构的影响。

4. 工程成本低：该工法使用的材料成本较低，施工过程中能够较好地控制成本。

5. 对环境友好：该工法不对地下水资源造成严重破坏，能够减少对周边环境的影响。

三、适应范围悬挂式止水帷幕基坑内降水施工工法适用于地质条件复杂、地下水位高、基坑深度大等情况。

无论是市区的高层建筑、地铁工程、隧道工程还是其他大型基坑工程，在适当的情况下都可以采用该工法。

四、工艺原理悬挂式止水帷幕基坑内降水施工工法基于以下原理：1. 止水帷幕：在基坑周边挖掘一定宽度和深度的沟槽，然后悬挂止水帷幕，一方面有效堵塞地下水渗漏路径，另一方面提供良好的施工环境。

2. 降水施工：在悬挂止水帷幕完成后，使用降水井抽取地下水，使基坑内地下水位下降到施工需要的范围。

五、施工工艺1. 地面工程：首先进行地面工程准备，包括工地平整和基坑的标高、轮廓线设计与定位等。

2. 悬挂止水帷幕：按照设计要求，在基坑需要的位置挖掘沟槽，并根据基坑尺寸和地质情况选择相应的止水帷幕，将其悬挂在沟槽中，形成连续的防水帷幕。

3. 降水施工：在止水帷幕悬挂完成后，根据施工进度，逐步将地下水位降低到施工需要的范围，同时对降水进行监测和处理。

六、劳动组织悬挂式止水帷幕基坑内降水施工工法需要组织专业的施工人员进行操作，包括地面工程人员、悬挂止水帷幕人员和降水施工人员等。

止水帷幕施工方案一、引言在水利工程和建筑施工中，为了防止水体渗漏和泄露，常常需要采用止水措施。

止水帷幕是一种有效的止水方法，通过在水体周围建立一个防水屏障，以阻止水流的渗透和泄露。

本文将详细介绍止水帷幕的施工方案，并介绍其应用场景和施工要点。

二、止水帷幕的定义和原理止水帷幕是指通过在土壤、混凝土或岩石中注入防水材料，形成一道连续的防水屏障，以阻止水体的渗透和泄露的措施。

常用的防水材料包括聚氨酯、环氧树脂等。

止水帷幕的施工原理是利用防水材料的黏度和粘附性，在固体基体中形成一道完整且密实的防水屏障。

三、止水帷幕的施工步骤1. 施工前准备a) 对施工区域进行勘测和测量，确定帷幕的长度和厚度。

b) 清理施工区域，确保基底表面干净、平整。

c) 准备防水材料，并按照施工要求进行调配。

2. 注浆孔的布置a) 根据设计要求，确定注浆孔的位置和间距。

b) 使用钻机或冲击器在施工区域按照设计要求进行孔洞的布置。

3. 注浆材料的注入a) 将准备好的防水材料注入注浆设备中。

b) 在注浆孔处，通过注浆设备将防水材料注入地下。

4. 帷幕的形成a) 防水材料在地下形成连续的防水帷幕。

b) 根据需要，可以重复注浆，以增加帷幕的厚度和稳定性。

5. 施工后处理a) 清理施工现场，清除多余的防水材料。

b) 对施工区域进行清洗和修复，确保外观整洁。

四、止水帷幕的应用场景止水帷幕广泛应用于以下工程领域：1. 地下工程：如地下室、隧道等。

2. 基础工程：如桩基、槽基等。

3. 水利工程：如水库、堤坝等。

4. 工业设施：如化工厂、发电厂等。

五、止水帷幕施工的注意事项1. 在施工前，需要对水文地质情况进行充分的调查和分析，以确定防水材料的选择和施工方法。

2. 施工人员需具备相关的技能和经验，严格按照施工方案进行操作，避免施工失误。

3. 注浆设备需要保持良好的工作状态，确保注浆材料的均匀注入和流动性。

4. 施工过程中需要注意施工区域的通风和安全，采取相应的防护措施，避免意外事故的发生。

几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工2017-11-21 15:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。

比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。

止水帷幕是一个概念，是工程主体外围止水系列的总称。

在基坑围护体系中常采用水泥土止水帷幕截水。

如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。

有些不是很深大的基坑，它的基坑围护分3个部分。

一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。

二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。

三部分是支撑。

而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。

常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。

采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。

有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。

若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。

根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。

二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。

施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。

高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。

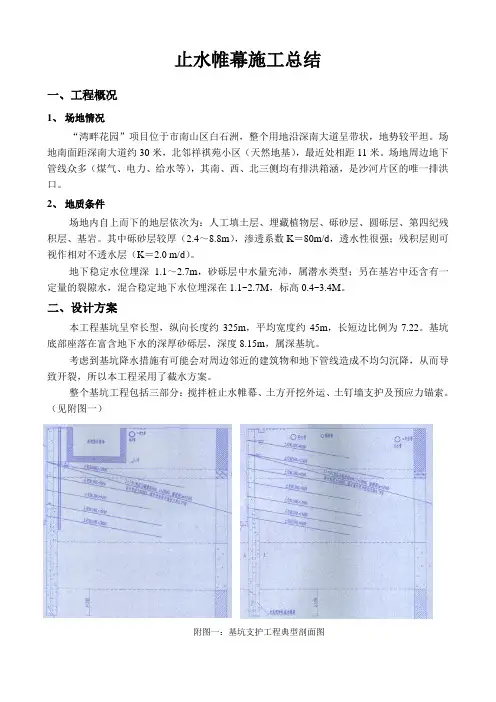

止水帷幕施工总结一、工程概况1、场地情况“湾畔花园”项目位于市南山区白石洲，整个用地沿深南大道呈带状，地势较平坦。

场地南面距深南大道约30米，北邻祥祺苑小区（天然地基），最近处相距11米。

场地周边地下管线众多（煤气、电力、给水等），其南、西、北三侧均有排洪箱涵，是沙河片区的唯一排洪口。

2、地质条件场地内自上而下的地层依次为：人工填土层、埋藏植物层、砾砂层、圆砾层、第四纪残积层、基岩。

其中砾砂层较厚（2.4～8.8m），渗透系数K＝80m/d，透水性很强；残积层则可视作相对不透水层（K＝2.0 m/d）。

地下稳定水位埋深 1.1～2.7m，砂砾层中水量充沛，属潜水类型；另在基岩中还含有一定量的裂隙水，混合稳定地下水位埋深在1.1~2.7M，标高0.4~3.4M。

二、设计方案本工程基坑呈窄长型，纵向长度约325m，平均宽度约45m，长短边比例为7.22。

基坑底部座落在富含地下水的深厚砂砾层，深度8.15m，属深基坑。

考虑到基坑降水措施有可能会对周边邻近的建筑物和地下管线造成不均匀沉降，从而导致开裂，所以本工程采用了截水方案。

整个基坑工程包括三部分：搅拌桩止水帷幕、土方开挖外运、土钉墙支护及预应力锚索。

（见附图一）附图一：基坑支护工程典型剖面图1）止水帷幕：采用单排水泥搅拌桩：搅拌桩直径550mm，间距350mm，平均桩长16米，进入残积土层不少于1.5m。

桩身水泥用量≮60kg/m，水泥浆的水灰比为0.45～0.50。

由于“深圳湾畔花园”原定的结构基础型式为冲钻孔桩，后来公司从工期和造价的角度出发，决定改为人工挖孔桩。

因此，搅拌桩帷幕的止水效果好坏将直接影响到挖孔桩的施工。

为了尽量降低挖孔桩降水对祥祺苑小区的影响，基坑北侧的搅拌桩从自然地面7米以下改为双排，以增强止水效果。

受场地东北角原“天河大厦”的人工挖孔桩以及以前回填土中障碍物的影响，经设计单位同意，东北角约50米的搅拌桩止水帷幕改为旋喷桩止水。

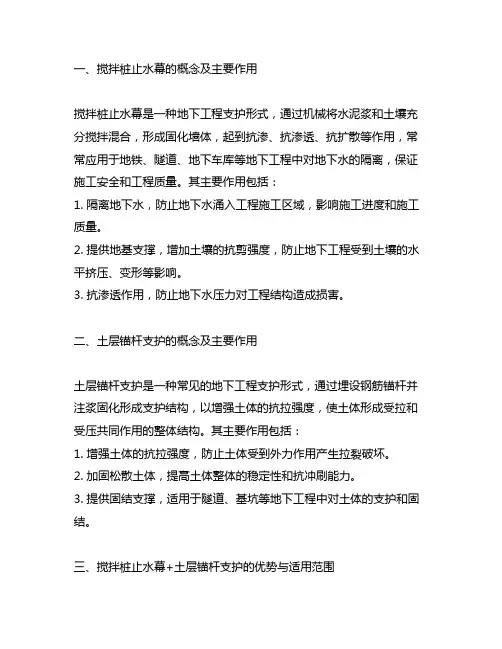

一、搅拌桩止水幕的概念及主要作用搅拌桩止水幕是一种地下工程支护形式，通过机械将水泥浆和土壤充分搅拌混合，形成固化墙体，起到抗渗、抗渗透、抗扩散等作用，常常应用于地铁、隧道、地下车库等地下工程中对地下水的隔离，保证施工安全和工程质量。

其主要作用包括：1. 隔离地下水，防止地下水涌入工程施工区域，影响施工进度和施工质量。

2. 提供地基支撑，增加土壤的抗剪强度，防止地下工程受到土壤的水平挤压、变形等影响。

3. 抗渗透作用，防止地下水压力对工程结构造成损害。

二、土层锚杆支护的概念及主要作用土层锚杆支护是一种常见的地下工程支护形式，通过埋设钢筋锚杆并注浆固化形成支护结构，以增强土体的抗拉强度，使土体形成受拉和受压共同作用的整体结构。

其主要作用包括：1. 增强土体的抗拉强度，防止土体受到外力作用产生拉裂破坏。

2. 加固松散土体，提高土体整体的稳定性和抗冲刷能力。

3. 提供固结支撑，适用于隧道、基坑等地下工程中对土体的支护和固结。

三、搅拌桩止水幕+土层锚杆支护的优势与适用范围搅拌桩止水幕和土层锚杆支护是两种常见的地下工程支护形式，它们在实际工程中常常结合使用，发挥各自的优势，达到更好的支护效果。

搅拌桩止水幕的防水、隔水作用和土层锚杆支护的加固、固结功能相互补充，共同发挥作用，具有以下优势和适用范围：1. 具有综合支护效果好：搅拌桩止水幕加固地基土体，防止地下水渗透和涌入；土层锚杆支护增强土体整体的抗拉强度，提供稳定的支撑和固结。

2. 适用范围广：适用于不同类型的地下工程，如地铁、隧道、基坑、地下车库等地下工程结构的支护与固结。

3. 施工工艺相对成熟：搅拌桩止水幕和土层锚杆支护的施工工艺相对成熟，施工难度较低，适合工地条件较为复杂的地下工程。

四、搅拌桩止水幕+土层锚杆支护的施工工艺与注意事项在实际工程中，搅拌桩止水幕和土层锚杆支护的施工工艺和施工注意事项对于工程的质量和安全具有至关重要的作用。

其主要包括以下几点：1. 施工前需要对工程现场进行详细的勘察分析，了解地质情况，确定支护形式和尺寸规格。

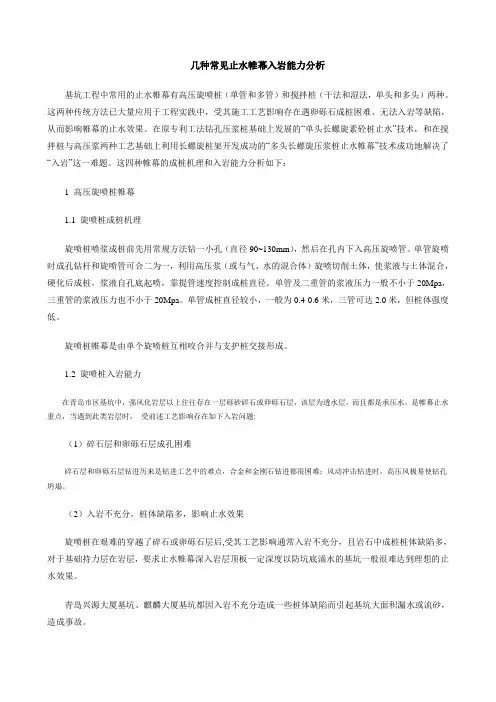

几种常见止水帷幕入岩能力分析基坑工程中常用的止水帷幕有高压旋喷桩（单管和多管）和搅拌桩（干法和湿法，单头和多头）两种。

这两种传统方法已大量应用于工程实践中，受其施工工艺影响存在遇卵砾石成桩困难、无法入岩等缺陷，从而影响帷幕的止水效果。

在原专利工法钻孔压浆桩基础上发展的“单头长螺旋素砼桩止水”技术，和在搅拌桩与高压浆两种工艺基础上利用长螺旋桩架开发成功的“多头长螺旋压浆桩止水帷幕”技术成功地解决了“入岩”这一难题。

这四种帷幕的成桩机理和入岩能力分析如下：1 高压旋喷桩帷幕1.1 旋喷桩成桩机理旋喷桩喷浆成桩前先用常规方法钻一小孔（直径90~130mm），然后在孔内下入高压旋喷管。

单管旋喷时成孔钻杆和旋喷管可合二为一，利用高压浆（或与气、水的混合体）旋喷切削土体，使浆液与土体混合，硬化后成桩。

浆液自孔底起喷，靠提管速度控制成桩直径。

单管及二重管的浆液压力一般不小于20Mpa，三重管的浆液压力也不小于20Mpa。

单管成桩直径较小，一般为0.4-0.6米，三管可达2.0米，但桩体强度低。

旋喷桩帷幕是由单个旋喷桩互相咬合并与支护桩交接形成。

1.2 旋喷桩入岩能力在青岛市区基坑中，强风化岩层以上往往存在一层砾砂碎石或卵砾石层，该层为透水层，而且都是承压水，是帷幕止水重点，当遇到此类岩层时，受前述工艺影响存在如下入岩问题:（1）碎石层和卵砾石层成孔困难碎石层和卵砾石层钻进历来是钻进工艺中的难点，合金和金刚石钻进都很困难；风动冲击钻进时，高压风极易使钻孔坍塌。

（2）入岩不充分，桩体缺陷多，影响止水效果旋喷桩在艰难的穿越了碎石或卵砾石层后,受其工艺影响通常入岩不充分，且岩石中成桩桩体缺陷多，对于基础持力层在岩层，要求止水帷幕深入岩层顶板一定深度以防坑底涌水的基坑一般很难达到理想的止水效果。

青岛兴源大厦基坑、麒麟大厦基坑都因入岩不充分造成一些桩体缺陷而引起基坑大面积漏水或流砂，造成事故。

2 深层搅拌桩帷幕2.1 搅拌桩成桩机理搅拌桩是通过有喷浆（粉）的钻头钻至预定土层，随钻头倒转提钻（孔口不出土）把浆液或干水泥与土体搅拌、固结成桩。

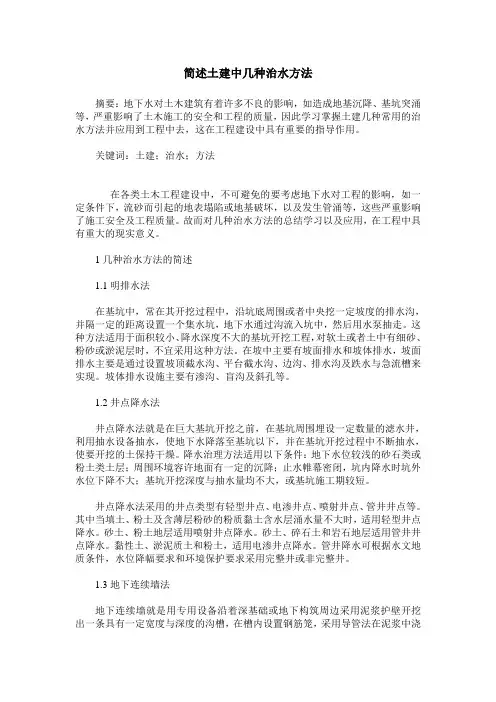

简述土建中几种治水方法摘要：地下水对土木建筑有着许多不良的影响，如造成地基沉降、基坑突涌等，严重影响了土木施工的安全和工程的质量，因此学习掌握土建几种常用的治水方法并应用到工程中去，这在工程建设中具有重要的指导作用。

关键词：土建；治水；方法在各类土木工程建设中，不可避免的要考虑地下水对工程的影响，如一定条件下，流砂而引起的地表塌陷或地基破坏，以及发生管涌等，这些严重影响了施工安全及工程质量。

故而对几种治水方法的总结学习以及应用，在工程中具有重大的现实意义。

1几种治水方法的简述1.1明排水法在基坑中，常在其开挖过程中，沿坑底周围或者中央挖一定坡度的排水沟，并隔一定的距离设置一个集水坑，地下水通过沟流入坑中，然后用水泵抽走。

这种方法适用于面积较小、降水深度不大的基坑开挖工程，对软土或者土中有细砂、粉砂或淤泥层时，不宜采用这种方法。

在坡中主要有坡面排水和坡体排水，坡面排水主要是通过设置坡顶截水沟、平台截水沟、边沟、排水沟及跌水与急流槽来实现。

坡体排水设施主要有渗沟、盲沟及斜孔等。

1.2井点降水法井点降水法就是在巨大基坑开挖之前，在基坑周围埋设一定数量的滤水井，利用抽水设备抽水，使地下水降落至基坑以下，并在基坑开挖过程中不断抽水，使要开挖的土保持干燥。

降水治理方法适用以下条件：地下水位较浅的砂石类或粉土类土层；周围环境容许地面有一定的沉降；止水帷幕密闭，坑内降水时坑外水位下降不大；基坑开挖深度与抽水量均不大，或基坑施工期较短。

井点降水法采用的井点类型有轻型井点、电渗井点、喷射井点、管井井点等。

其中当填土、粉土及含薄层粉砂的粉质黏土含水层涌水量不大时，适用轻型井点降水。

砂土、粉土地层适用喷射井点降水。

砂土、碎石土和岩石地层适用管井井点降水。

黏性土、淤泥质土和粉土，适用电渗井点降水。

管井降水可根据水文地质条件，水位降幅要求和环境保护要求采用完整井或非完整井。

1.3地下连续墙法地下连续墙就是用专用设备沿着深基础或地下构筑周边采用泥浆护壁开挖出一条具有一定宽度与深度的沟槽，在槽内设置钢筋笼，采用导管法在泥浆中浇筑混凝土，筑成一单元墙段，依次顺序施工，以某种接头方法连接成的一道连续的地下钢筋混凝土墙，以便基坑开挖时防渗、挡土，作为邻近建筑物基础的支护以及直接成为承受直接荷载的基础结构的一部分。

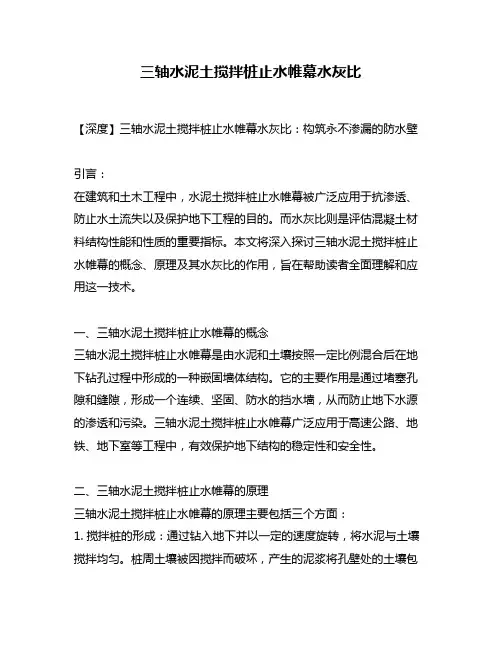

三轴水泥土搅拌桩止水帷幕水灰比【深度】三轴水泥土搅拌桩止水帷幕水灰比：构筑永不渗漏的防水壁引言：在建筑和土木工程中，水泥土搅拌桩止水帷幕被广泛应用于抗渗透、防止水土流失以及保护地下工程的目的。

而水灰比则是评估混凝土材料结构性能和性质的重要指标。

本文将深入探讨三轴水泥土搅拌桩止水帷幕的概念、原理及其水灰比的作用，旨在帮助读者全面理解和应用这一技术。

一、三轴水泥土搅拌桩止水帷幕的概念三轴水泥土搅拌桩止水帷幕是由水泥和土壤按照一定比例混合后在地下钻孔过程中形成的一种嵌固墙体结构。

它的主要作用是通过堵塞孔隙和缝隙，形成一个连续、坚固、防水的挡水墙，从而防止地下水源的渗透和污染。

三轴水泥土搅拌桩止水帷幕广泛应用于高速公路、地铁、地下室等工程中，有效保护地下结构的稳定性和安全性。

二、三轴水泥土搅拌桩止水帷幕的原理三轴水泥土搅拌桩止水帷幕的原理主要包括三个方面：1. 搅拌桩的形成：通过钻入地下并以一定的速度旋转，将水泥与土壤搅拌均匀。

桩周土壤被因搅拌而破坏，产生的泥浆将孔壁处的土壤包覆，形成临时搅拌土体。

2. 泥浆排除和固化：在搅拌桩施工过程中，通过注入清水将泥浆排出，并使搅拌土体固化。

此时，水泥与土壤发生化学反应，形成坚固的水泥土体，从而达到止水的目的。

3. 卸载拉拔：在桩顶水泥固化后，继续施加一定的拉拔力，将搅拌桩从地下提取。

由于水泥土导热系数较低，桩顶固化层的拉拔形成一个连续的止水墙。

三、水灰比对三轴水泥土搅拌桩止水帷幕的影响水灰比指的是水泥与固定量水的比例，是混凝土性能评估和设计中的重要指标之一。

它对三轴水泥土搅拌桩止水帷幕的性能有着重要影响。

1. 水灰比与浆液流动性：适当的水灰比可以提高浆液的流动性，确保在搅拌过程中水与水泥充分混合，从而形成均匀的浆液。

2. 水灰比与混凝土强度：过低的水灰比会导致混凝土强度不足，而过高的水灰比则会降低混凝土的力学性能。

在选择适宜的水灰比时，需要综合考虑混凝土的强度要求和预期使用寿命。

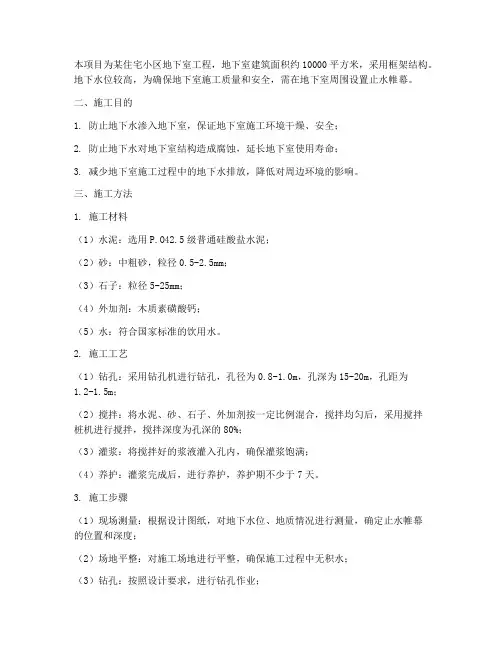

本项目为某住宅小区地下室工程，地下室建筑面积约10000平方米，采用框架结构。

地下水位较高，为确保地下室施工质量和安全，需在地下室周围设置止水帷幕。

二、施工目的1. 防止地下水渗入地下室，保证地下室施工环境干燥、安全；2. 防止地下水对地下室结构造成腐蚀，延长地下室使用寿命；3. 减少地下室施工过程中的地下水排放，降低对周边环境的影响。

三、施工方法1. 施工材料（1）水泥：选用P.O42.5级普通硅酸盐水泥；（2）砂：中粗砂，粒径0.5-2.5mm；（3）石子：粒径5-25mm；（4）外加剂：木质素磺酸钙；（5）水：符合国家标准的饮用水。

2. 施工工艺（1）钻孔：采用钻孔机进行钻孔，孔径为0.8-1.0m，孔深为15-20m，孔距为1.2-1.5m；（2）搅拌：将水泥、砂、石子、外加剂按一定比例混合，搅拌均匀后，采用搅拌桩机进行搅拌，搅拌深度为孔深的80%；（3）灌浆：将搅拌好的浆液灌入孔内，确保灌浆饱满；（4）养护：灌浆完成后，进行养护，养护期不少于7天。

3. 施工步骤（1）现场测量：根据设计图纸，对地下水位、地质情况进行测量，确定止水帷幕的位置和深度；（2）场地平整：对施工场地进行平整，确保施工过程中无积水；（3）钻孔：按照设计要求，进行钻孔作业；（4）搅拌：按照搅拌工艺，进行搅拌作业；（5）灌浆：按照灌浆工艺，进行灌浆作业；（6）养护：按照养护要求，进行养护作业。

四、施工质量控制1. 材料检验：对水泥、砂、石子、外加剂、水等原材料进行检验，确保符合设计要求；2. 钻孔质量：确保钻孔深度、孔径、孔距符合设计要求；3. 搅拌质量：确保搅拌深度、搅拌时间、搅拌速度符合设计要求；4. 灌浆质量：确保灌浆饱满、灌浆压力符合设计要求；5. 养护质量：确保养护期符合设计要求。

五、施工安全措施1. 严格执行施工现场安全管理制度，确保施工人员安全；2. 施工过程中，注意用电、用火安全，防止火灾事故发生；3. 严格遵守钻孔、搅拌、灌浆等工序的操作规程，防止发生安全事故；4. 施工过程中，注意环境保护，减少对周边环境的影响。

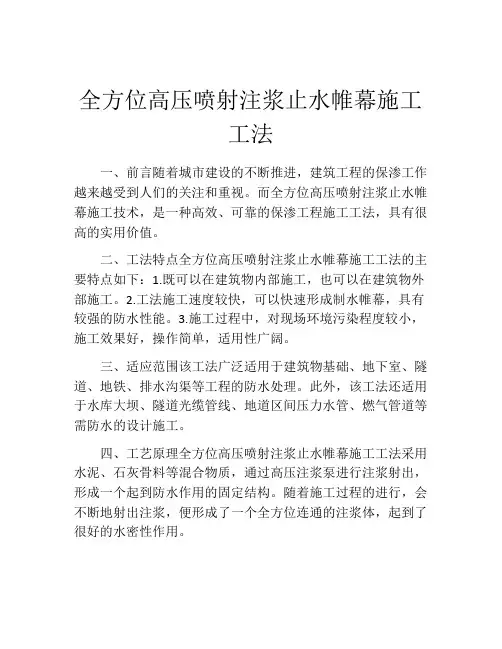

全方位高压喷射注浆止水帷幕施工工法一、前言随着城市建设的不断推进，建筑工程的保渗工作越来越受到人们的关注和重视。

而全方位高压喷射注浆止水帷幕施工技术，是一种高效、可靠的保渗工程施工工法，具有很高的实用价值。

二、工法特点全方位高压喷射注浆止水帷幕施工工法的主要特点如下：1.既可以在建筑物内部施工，也可以在建筑物外部施工。

2.工法施工速度较快，可以快速形成制水帷幕，具有较强的防水性能。

3.施工过程中，对现场环境污染程度较小，施工效果好，操作简单，适用性广阔。

三、适应范围该工法广泛适用于建筑物基础、地下室、隧道、地铁、排水沟渠等工程的防水处理。

此外，该工法还适用于水库大坝、隧道光缆管线、地道区间压力水管、燃气管道等需防水的设计施工。

四、工艺原理全方位高压喷射注浆止水帷幕施工工法采用水泥、石灰骨料等混合物质，通过高压注浆泵进行注浆射出，形成一个起到防水作用的固定结构。

随着施工过程的进行，会不断地射出注浆，便形成了一个全方位连通的注浆体，起到了很好的水密性作用。

五、施工工艺1.准备工作：水浸式注浆泵清洗，打印头清洗，防水液混合加工。

清理和处理施工面，保证施工面无油漆、油污、杂物和不能渗透水的洞孔。

2.作业方案的出具和审批：制定施工方案和作业计划，内部审批和评审后始施工。

3.构筑支撑结构: 针对施工现场的特殊地形和结构，选择不同的支撑结构进行选择和构筑。

4.围护墙面施工：注浆泵置于施工建筑物的外侧，直接对建筑物内侧的围墙进行注浆，完成全方位防水。

5.收尾工作：将注浆水泥充分凝固固定后，进行搭设脚手架和清理施工现场。

六、劳动组织在施工过程中，需要有一定的装修经验和防水技术资质的专业人员，同样也需要现场组织人员、车辆、机具设备，以及按工作程序依次施工，并对施工现场进行管理和监督。

七、机具设备1.高压注浆泵：采用大功率电机或柴油机驱动的喷浆泵，压力高，流量大，用于喷浆注入。

2.手持喷枪：采用高压喷枪，使混合物质能够溅射到墙壁上并粘附固定，使其成为全方位的注浆体。

三重管高压旋（摆）喷桩止水帷幕案例[作者] 集团工程管理部[编审] 集团工程管理部[编者按] 一定的地质条件下，在保证深基坑安全这一前提目标时，面临着“如何选择经济合理的深基坑支护和降（止）水方案”这一课题。

[摘要] 本案例阐述了深圳某项目，在透水性良好的砾砂条件下，利用高压旋喷桩帷幕截水，从而保障周围建筑物和基坑的安全，为桩基及地下室施工创造了良好的施工条件。

文章提出了止水帷幕设计、原材料及施工等环节的质量控制措施，对类似工程有一定的借鉴意义。

[关键词] 基坑支护三重管高压旋（摆）喷桩止水一、工程概况：1、地理位置及周边环境深圳某商住大厦位于深南大道福田南路口，单栋总建筑面积7.8万平米，地下3层、地上34层，东面紧靠区人民医院，南临福田中学，西与一写字楼厦紧邻，北靠深南大道。

东面医院靠红线一侧两栋7层建筑的基础形式为摩擦型预制桩，且入土深度较浅；东侧还有一栋2层临时房。

南侧天然基础平房北止水帷幕布置示意图福田中学紧靠红线有一排天然基础平房和一座厕所，其南侧有福田中学的塑胶跑道和篮球场。

西侧国际文化大厦33层，基础为人工挖孔桩基础。

2、基坑情况该工程基坑平面尺寸为66米×70米，基坑深10.5米。

因建筑边线距东侧、南侧、西侧红线距离只有5.0米左右，现场进场道路入口在场地西南角，基坑开挖及桩基、地下室施工过程中须保证基坑南侧、东侧坡顶保留一条临时进场道路通行,故基坑东侧、南侧必须垂直开挖。

西侧上部4.0米按1：1放坡开挖、下部6.5米垂直开挖；北侧放坡开挖。

其中基坑南侧、东侧及西侧中间部分的基坑开挖边坡即为地下室外墙的外边模，没有留地下室外墙施工工作面，对开挖精度要求很高。

3、场地地质情况场地内埋藏地层自上而下依次为：a）人工填土层，含碎石、砾砂等硬杂质约30%，面层分布有0.5米左右砖块、块石、垃圾等杂填土，层厚2.0――3.3米；b）埋藏植物层/淤泥层，含植物根须，略具腥臭味，层厚0.3――3.5米；c）粉质粘土层，含粗砂20――30%左右，层厚1.0――2.1米；d）砾砂层，层厚3.5――6.9米；e）第四系残积层（砾质粘土），由粗粒花岗岩风化残积而成，层厚9.6――17.1米；f）粗粒花岗岩/强风化岩，层厚4.1――17.0米；g）粗粒花岗岩/中风化岩，层厚1.1――8.4米；h）粗粒花岗岩/微风化岩。

止水帷幕、支护施工方案在现代建筑与工程领域中，止水帷幕和支护施工方案是至关重要的工程技术，用以确保工程结构的稳固和安全。

本文将分别就止水帷幕和支护施工方案进行深入探讨。

止水帷幕止水帷幕，顾名思义，是用来防止水流通过某一区域的阻水设施，通常用于地下结构、基坑工程以及地下水利工程。

止水帷幕的施工施工过程有以下几个关键步骤：1.前期勘测与分析：在正式开始施工前，需要进行周边环境的勘测与分析，以确定施工区域的地质条件、地下水流情况和可能存在的工程风险。

2.挖掘基坑：在确认了施工区域的地质条件后，开始挖掘基坑，为止水帷幕施工创造条件。

3.施工技术选用：根据具体情况，选择适合的止水帷幕材料和施工技术，如注浆止水、橡胶止水帷幕等。

4.施工过程中的监控：在施工过程中，要随时对止水帷幕的施工质量进行监控和检测，确保止水效果符合要求。

支护施工方案支护施工方案是指在土木工程中为了保障工程建筑物的稳定性和安全性，设计和采用各种技术手段来支撑固定工程土体的过程。

支护施工方案的制定包括以下几个阶段：1.支护设计：在初步确定工程支护需求后，进行支护设计，确定支护结构类型、尺寸及施工方法。

2.支护材料选择：根据地质条件和工程需要选择合适的支护材料，包括混凝土、钢筋、锚杆等。

3.支护施工工艺：根据设计要求和支护材料特性，确定支护施工的工艺流程，包括挖土、浇筑、安装等具体细节。

4.支护效果监测：支护施工完成后，需要对支护结构的效果进行监测和评估，确保支护质量符合设计要求。

通过以上详细的介绍，可以看出止水帷幕和支护施工方案在土木工程中的重要性。

仅有合理的设计和严谨的施工才能确保工程的稳定和安全，为我们的生活和建筑环境带来更多的保障。

几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工2017-11-21 15:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。

比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。

止水帷幕是一个概念，是工程主体外围止水系列的总称。

在基坑围护体系中常采用水泥土止水帷幕截水。

如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。

有些不是很深大的基坑，它的基坑围护分3个部分。

一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。

二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。

三部分是支撑。

而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。

常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。

采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。

有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。

若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。

根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。

二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。

施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。

高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。

TRD水泥土连续墙止水帷幕施工工法一、前言水泥土连续墙止水帷幕是目前应用广泛的一种地下室、隧道和坑口围护结构，可以达到很好的防水效果。

TRD水泥土连续墙止水帷幕施工工法作为一种新型的连续墙施工工艺，能够有效解决传统连续墙施工中存在的一系列问题，具有很好的技术优势。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。

二、工法特点TRD水泥土连续墙止水帷幕施工工法作为新型连续墙施工工艺具有以下几点特点：1.施工速度快。

该工法采用的是电动打钻机械，在钻孔时钢筋混凝土悬挂装置可以吊装钢筋网辊，使得施工速度大幅提高。

2.施工效益高。

该工法采用的是分段施工方式，可以根据工程进度进行快速施工，并且该工艺不存在地下水抽取和处理等问题，施工效益更高。

3.施工技术先进。

该工法采用了高强度注浆技术，可以有效地稳定地下工程和隧道等建筑物的基础，并且具有很好的防水性能。

4.施工质量高。

由于采用了自动注浆机、数控打钻等先进设备，确保了水泥土均匀混合的效果，提高了施工质量和稳定性。

5.施工难度小。

该工法施工难度小，能够减轻工人劳动量，提高施工效率。

三、适应范围该工法主要用于以下应用场景：1.适用于地下室、地下车库等建筑物底板止水墙的施工。

2.适用于地下压力巨大的建筑物，如地铁车站、隧道等建筑物的围护结构施工。

3.适用于存在严重地下水渗漏的场合，可以达到很好的防水效果。

四、工艺原理TRD水泥土连续墙止水帷幕施工工法的工艺原理是在岩石和土壤中钻制钻孔并注入高强度水泥砂浆形成连续墙防水帷幕，达到防渗水的目的。

将该工法与实际工程结合起来，采取以下技术措施。

1.选择适当的注浆泵。

在实际施工中，需要选择适当的注浆泵，在注浆过程中，保证注浆量和注浆浓度的一致性。

2.确保钢筋网布缝隙。

在施工中能够保证钢筋网布缝隙，确保水泥浆土在缝隙间充分注浆。

3.做好施工记录。

止水帷幕的施工方法
止水帷幕是一种用于防止水流进入特定区域的施工方法。

下面是止水帷幕的常见施工方法：
1. 准备工作：确定止水帷幕所需的位置和尺寸。

清理施工区域，确保表面干燥和清洁。

2. 安装支撑框架：根据止水帷幕的尺寸和形状，安装支撑框架。

可以使用金属材料或建筑支架进行支撑。

3. 安装止水帷幕材料：根据支撑框架的形状和尺寸，将止水帷幕材料固定在支撑框架上。

一般可以使用特殊的止水帷幕胶条、止水帷幕橡胶垫或其他止水材料固定。

4. 密封边缘：确保止水帷幕的边缘完全密封，防止水流从边缘渗透进入。

可以使用胶水、密封胶或其他防水材料进行固定和密封。

5. 测试效果：在施工完成后，进行测试以确保止水帷幕的效果。

可以注入一定的水量，观察是否有渗漏，若有渗漏则需要进行修补。

6. 验收和维护：验收止水帷幕的施工效果，确保其满足防水需求。

定期进行维护和检查，及时修补破损或老化的部分。

以上是常见的止水帷幕施工方法，具体操作可以根据实际情况
进行调整和改进。

在进行施工时应注意安全，并按照相关规范和要求进行操作。

几种常见的建筑止水帷幕形式标准化管理部编码-[99968T-6889628-J68568-1689N]几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工?2017-11-2115:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。

比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。

止水帷幕是一个概念，是工程主体外围止水系列的总称。

在基坑围护体系中常采用水泥土止水帷幕截水。

如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。

有些不是很深大的基坑，它的基坑围护分3个部分。

一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。

二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。

三部分是支撑。

而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。

常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。

采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。

有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。

若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。

根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。

二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。

施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。

例析三轴搅拌止水帷幕工艺一工程概况南昌市九洲天虹广场基坑支护工程占地43444.7㎡，建筑总面积约36万㎡。

其中包括地下2-3层约13.5万㎡的地下室，写字楼约5万㎡，住宅约4.7万㎡，商业综合体约13万㎡，地上为高层及超高层建筑。

场地方正较规则，基坑开挖深度约16米。

本工程采用三轴水泥搅拌桩止水帷幕，桩径为Φ850mm@600，桩端进入强风化岩层1.50M，根据基坑深度桩长19m左右。

水泥采用P.O42.5级普通硅酸盐水泥，水泥掺入比不小于20%。

水泥搅拌桩28天无侧限抗压强度qu不小于1.0MPa，渗透系数不超过10-7cm/s。

二工艺流程三轴水泥搅拌桩施工工艺流程如下：三工艺选择在正式施工之前，根据现场土质条件，采用二搅二喷工艺进行了三幅试验桩，结果并不满意。

检测结果：1#桩检测出有效桩长17米，底部未形成桩。

2#桩检测出有效桩长17.2米，底部未形成桩。

3#桩检测出有效桩长18米，底部未形成桩。

根据该检测结果，说明搅拌桩底部并未入岩，将会产生底部严重渗漏，对基坑渗水产生严重隐患。

根据试验结果，由业主组织设计院、监理、施工方重新制订三轴搅拌工艺，在底部5米范围内采用四搅二喷，同时水灰比调整至1.2～1.5，下沉速度与搅拌提升速度应控制在0.6m/min以内。

试验要点：1 采取二搅二喷工艺但底部采取四搅四喷工艺，桩体施工必须保持连续性，形成水泥土搅拌墙，确保防渗可靠性。

三轴水泥土搅拌桩采用三轴搅拌桩采用P.O42.5水泥，水泥摻入量20%，水灰比为1.2～1.5，桩端进入强风化岩层1.50米。

2 三轴搅拌桩桩机立柱导向架垂直度偏差小于1/250。

3 三轴搅拌机下沉速度与搅拌提升速度应控制在0.6m/min以内，三轴水泥土搅拌桩搅拌下沉与提升应保持匀速下沉与匀速提升。

四质量控制在施工过程中还需加强以下质量控制：1 制备水泥浆液及浆液注入开钻前对拌浆工作人员做好交底工作，在施工现场配备电脑计量的自动搅拌系统和散装水泥罐，以确保浆液质量的稳定。

落底式止水帷幕条件下基坑涌水量计算研究基坑是建筑过程中重要的工程项目，为提高施工效率，开挖坑底布设止水帷幕是必不可少的措施。

落底式止水帷幕是指坑底止水帷幕和落底帷幕分开铺设，厚度一般为0.1至0.3m，可以有效阻止坑内水涌出，起到进行降水建筑物工程施工的作用。

在落底式止水帷幕条件下，如何计算基坑涌水量之间的互动关系？首先，在落底式止水帷幕的条件下，建筑基坑涌水量的计算与地下水位及基坑形状有关。

如果基坑形状是凸起的，则地下水位以基坑内凸起部位为最高，此时基坑涌水量差值为凸起部位与坑底地下水位之间的差值。

如果基坑形状是凹陷的，则基坑涌入的水量与坑底地下水位的高度有关；而坑底地下水位是由抗滤阻系数、地层流动性能、基坑周围地表降水、及坑底止水帷幕材料的阻水性能等多种因素决定的。

其次，落底式止水帷幕与排水沟之间的涌水量关系也很重要。

排水沟不仅可以收集基坑与地表涌水，同时也可以减少排水沟内部压力，改善基坑内涌水情况。

但是要想更好地控制涌水量，必须把握好排水沟的设计参数，包括沟深、沟宽、沟底高度等，以确保设计池容延迟后的排水涌量不致太大。

此外，止水帷幕本身的水阻性能也会影响基坑涌水量的计算，因此在落底式止水帷幕的条件下，应选择足够结实的止水帷幕材料才能有效抑制基坑涌水。

最后，基坑涌水量的计算也受到基坑内的地质因素的影响，包括地下水的流动性能，以及地下水的渗透系数等。

如果地下水渗透系数较大，将导致排水涌量增加，从而影响基坑涌水量的计算。

以上就是基坑涌水量计算在落底式止水帷幕条件下的相关内容，具体计算则要综合上述诸多因素后进行求解，以确定正确的基坑涌水量。

本文的研究不仅可以为施工安全提供参考，同时也可以为建筑物施工过程中的降水工程提供技术支持。

总之，基坑涌水量计算是一项十分重要的工程科学研究，合理的计算设计可以有效降低施工风险，减少施工过程中涌水量带来的损失，保证建设工程的安全有效施工。

因此，对于落底式止水帷幕条件下基坑涌水量计算的研究具有重要的意义，值得进一步深入探讨。
